При поиске индикации низкого уровня омывателя я случайно обнаружил аналоговые входы на приборке. При подаче массы отображается соответствующий символ на щитке БК.
Посмотрел проводку, оказывается у 4WD почти вся (у остальных дорейсталов нет куска от арки заднего левого колеса и до заднего бампера) и рассчитана на вариант 4 датчика сзади.
С обратной стороны заднего бампера имеется разметка на штатные датчики.
Разьем блока парктроника находится над педалью газа.
После поисков по разборкам Ситроена С-Кроссера нашел блок ECU MN141635
Кронштейн 8637A003 и штатные саморезы MF453031 забрал в комплекте.
ВНИМАНИЕ! Если используете нештатные саморезы следите за их длинной, были случаи саморез вылезал внутрь отопителя и заслонка тепло/холод переставала корректно работать.

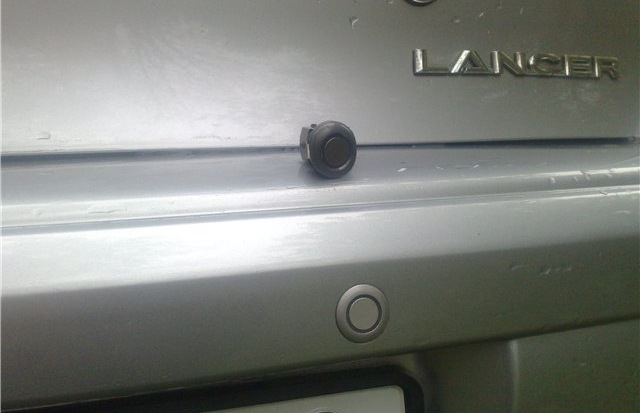

Четыре датчика серебристого цвета
По каталогам Мицу / французов, коды лично не проверял!
Прямые датчики:
8651A042HB / 16 077 538 80 — серебро
8651A042XA / 16 077 539 80 — черный
MR587688 / 6590 Z1 — серый
16 081 257 80 — красный
16 081 258 80 — белый
Косые (нам пока не надо, а вдруг):
8651A056XA / 16 082 531 80 — черный
MR587984, 8651A056HA / 6590 Z6 серый
8651A056HB — серебристый
Кнопка парктроника — 8616A001 или 8616A005, в чем их отличие не понял.
Жгут с XL 8518A114(или 8518A035) пришлось слегка доработать.
Под датчики сверлил коронкой 22 мм(осталась с китайского набора), все встало и заработало сразу.

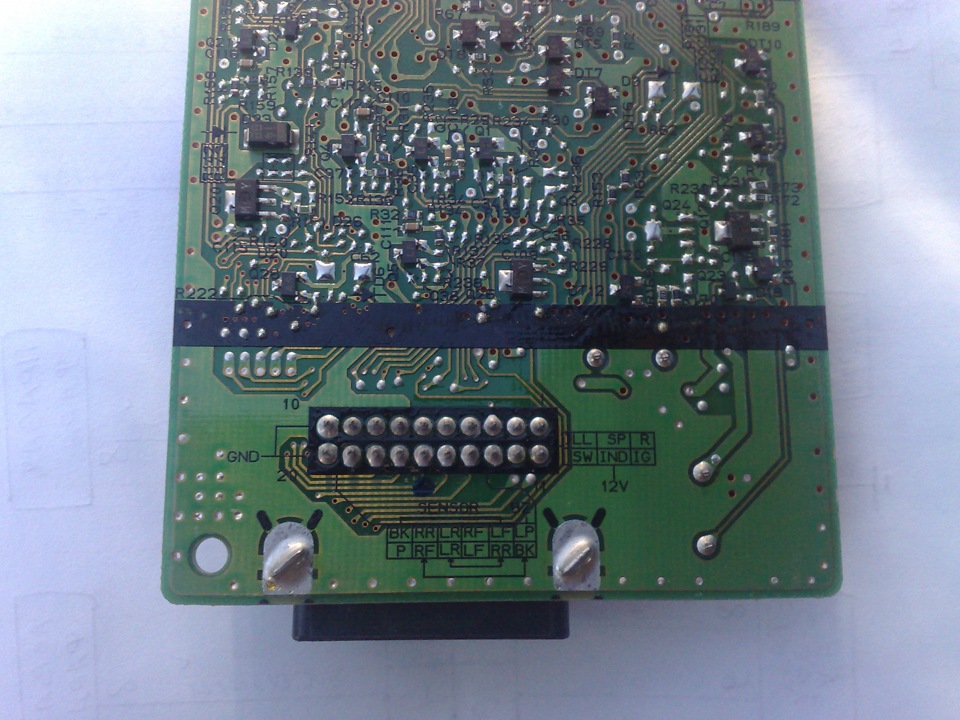

Активации не нужно(аналог), но на индикацию БК щитка надо добавлять провода от разьема парктроника. Аналоговые выходы моего 635-го блока были только на задние угловые(отмечены стрелками на фото), для центральных нет распайки на плате. В теории должны заработать если допаять, но в связи со скорым апгрейдом проверить это я не успел.
Бывают блоки MN141634 с праворукого XL на 4 задних датчика, в отличие с 635-м там есть вся распайка для индикации на приборке. Такой блок стоит у psyadmin
Приборка / Блок Парктроника.
7 — задние центральные — 14
8 — задний левый — 17
9 — задний правый — 15
10 — передний левый — 16
11 — передний правый — 18

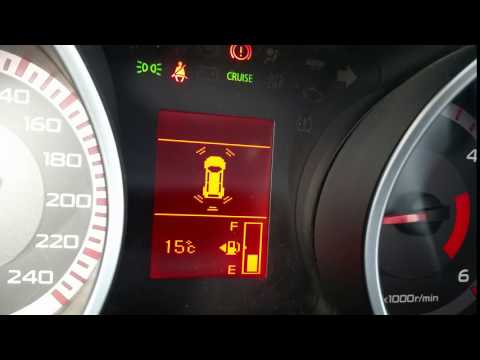

Работает: по мере приближения к препятствию символ на приборке начинает помаргивать, а при постоянном писке парктроника горит постоянно. Если отключить парктроник кнопкой, а затем снова включить, то в момент пуска проходит тест индикаторов, они загораются оба где-то на 2 секунды. При обычном вкл. З.Х. теста нет. Угловые датчики начинают срабатывать от 60 см и при 15-20 пищат постоянно. Центральные с полтора метра и при 35-40 см непрерывно.
Внимание! Индикация с таким блоком работает в паре со старой красной приборкой, цветные и красные рестал за редким исключением аналоговых входов не имеют.
Продолжение в Реализации по САN, и финал проекта На 8 датчиков.
Comments 68
Приветствую, не подскажите артикул лампочек подсветки и индикации парктроника?
По каталогу эти:
8475A004 красный колпачок
8475A005 зелёный
Спасибо!
Памятка для аутоводов:
из салона до бампера жгут 8510A388 или 8510C705
если нужно только для KOS, пруль без ЗПТФ 8510A130
Подскажи плиз распиновку если есть, разьема под крылом до бампера. Для аута хл. Штатно стоит только для птф на 2 провода. 8510с705 или 8510а388 нет в продаже, даже на разборках.
Не делал такого, в чём проблема сделать по схеме с сайта ммс. Мануал?!
Добрый день. Не подскажите распиновку разьема на кнопку выключения парктроника. А то я ранее этот разьем позаимствовал, а теперь пытаюсь восстановить.
Или какой номер разьема по мануалу?
Здесь посмотрите
www.drive2.ru/l/576691925696906439/
Добрый день. Подскажите кнопка с фиксацией или нет?
Как вы считаете, ее можно заменить на аналог кнопки например от 9 лансера?
Без, любая такая пойдет
Здравствуйте. Прочитал описание процесса с комментариями. Для себя все комплектующие приобрел. Но вот вопрос: где находится разьем под задним левым сиденьем? И как соединить этот разьем с косой проводки в бампере (нет ни фото, ни схемы) подскажите пожалуйста.

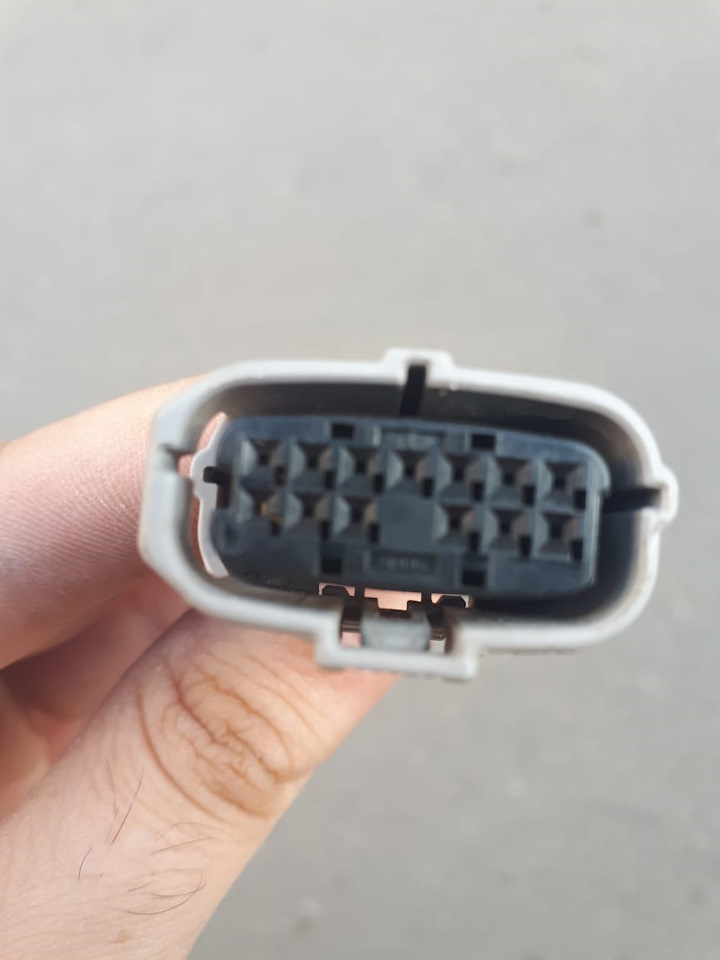

Приветствую. Коричневый разъем D-16
