Увидел в теме вариант штатного парктроника на 8 датчиков(4 сзади и 4 спереди). Присутствует изредка на забугорных комплектациях "клонов" ASX, Peugeot 4008 и Citroen C4 Aircross). Также, в основном на праворульных еще один вариант: 4 датчика по углам.
Мне захотелось апгрейда на 8-датчиковый, прикинул список:
1) Блок парктроника на 8638A048.
2) Вперед четыре прямых датчика.
3. Восстановить проводку передних датчиков(разумеется её нет в принципе).
Покупать новый блок очень не хотелось, но подсказал Алексей(ZYGARD), что платы
блоков саn парктроников работающих внешне практически одинаковые, лишь небольшие отличия в компонентах разделяют их на два вида:
8638A043(4 сзади от Кроссера) одинаковый с 8638A044(4 по углам).
8638A035(4 сзади от Aircross) также одинаков с 8638A048(8 датчиков).
Можно прошить блок из одного типа в другой только если платы одинаковые(см. выше), нужна лишь сама прошивка. При попытке прошить с отличиями плат ничего не выйдет, проверено!
8638A035 прошили в 8638A048(спасибо Алексею), покупать мне новый блок не пришлось

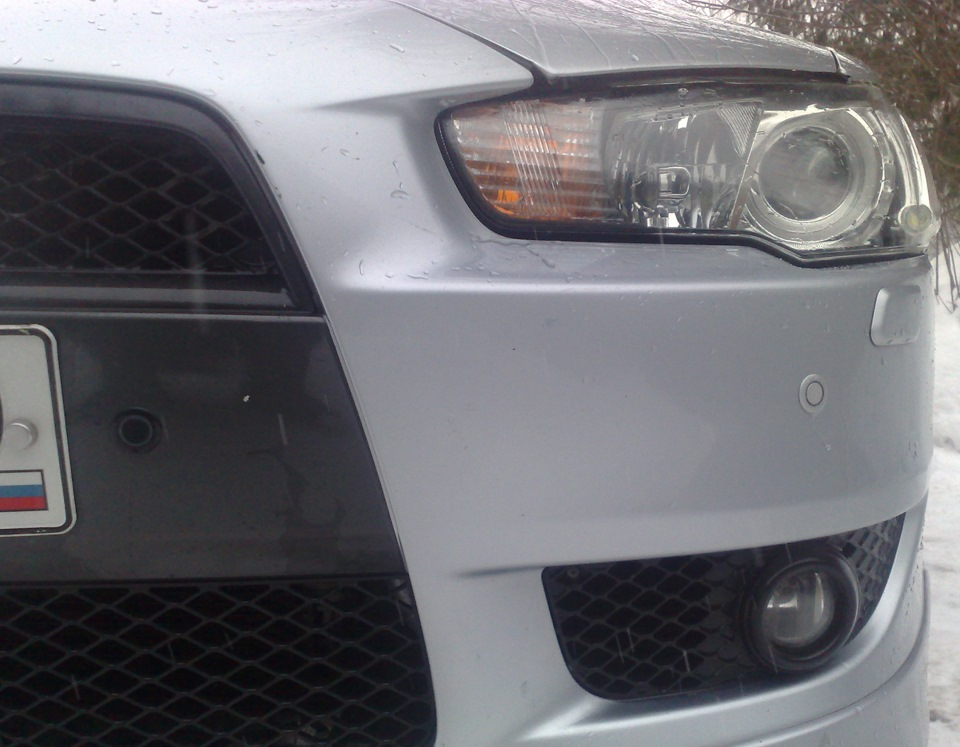

Датчики скомбинировал: в центре черные, снаружи серебро.
Правда если б можно было отыграть назад, поставил бы чуть по другому…
Жгут заднего бампера отлично подошел и в передний.
Алгоритм работы:
— при движении вперед, работают 6 датчиков — 4 спереди и задние угловые.
— при включении R, также работают 6, но уже 4 сзади и передние угловые.

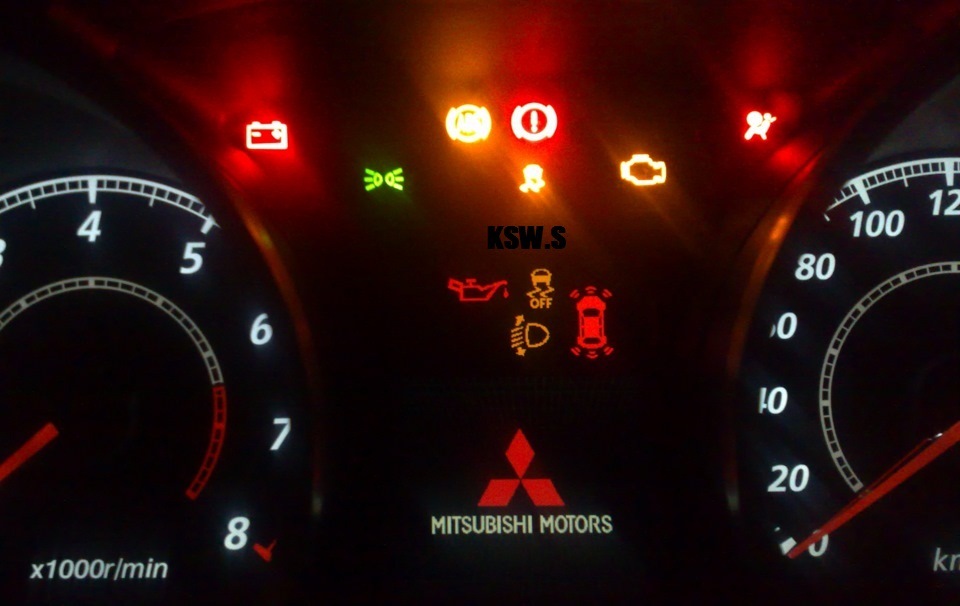

— при простое на месте более 5 секунд зуммер отключится, а индикация на приборке останется, но если до препятствия близко(непрерывный писк), зуммер не выключается. Также, при вкл. заднего хода откл. зуммера при простое не будет.
— при скорости выше 20 км/ч парктроник отключается, при снижении до 20 км/ч — включается.
Это небольшое отличие алгоритма других марок, обычно по достижении 20 км/ч отключается совсем и чтобы снова его включить надо нажать кнопку или включить З.Х.
Были опасения на неудобство в пробках, но пищать начинает ~ с 60 см и это вполне достаточно.
Штекер 8-датчикового парктроника:
4-е сзади, плюс подписал недостающее(от З.Х. нам не нужен).
На момент установки был первый кто поставил такой парктроник на Lancer Х.
Думаю на этом варианте остановлюсь, мне хватит.
И вот еще фотка с Citroen C4 Aircross:
Comments 65
Подскажите пожалуйста. Машина Лансер спортбек дорестайлинг. Купил дорестайлинговый блок, под монохромную приборку. Не могу точно понять насколько моментов.
1. Какие именно провода нужно докинуть от фишки блока до фишки приборки? По схеме не совсем понятно.
2. Мне нужна проводка только в бампер или ещё какая-то?
3. Если есть фото может, не могу понять какая фишка от бампера, и где установлена ответная часть?
Не в той записи спрашиваете.
www.drive2.ru/l/629417/
Ребята, простите за тупой вопрос, но где или как можно прошить блок парктроника? Просто даже не знаю с какой стороны подойти((( вижу на Авито блоки ***43 и ***35. Меня бы вполне устроил варик на 4 угловых из ***43 блока. Но как мне найти где его прошить на ***44? Тюмень. Как это вообще делают? Комп через канбас? Или как?
Прошивает Зугард и Ёжик, возможно ещё кто-то этим занимается, но точнее не подскажу
В свободном доступе прошивок не встречал.
Здравствуйте, подскажите пожалуйста если знаете, блок 8638А037 есть ли выход на экран и подойдёт ли он на цветную приборку и ещё бы знать на сколько он датчиков ? Заранее спасибо.
Здравствуйте, 4 сзади и вроде как не перепрошивается
А на цветной приборке будет отображаться?
37 и 38 оба 4 сзади и один точно отображался, но какой именно не помню, а другой не пробовал 😗
Спасибо большое.)
А кто-то сильно в бок, как у клонов
На митсу нештатные лепят кто-куда. Кто-то под омыватель
Там бампера ажурные, некуда на выпирающую часть воткнуть, а если сильно в глубину толку не будет, вот и ищут компромисс.
У нас такой проблемы нет.
Ну да, логично. Интересно как он у них работает только. Ведь прям сильно в бок смотрит. В пробках пищит что-ли))
Да нее, там 40 см всего до писка
А боковые поставили чуть ли не в крыло!)) Смотрят вообще в бок куда-то. Зачем так далеко?!
По твоему опыту, боковые в том месте где стоят у тебя, достаточно смотрят в бок или лучше их ещё ближе в сторону крыла ставить?
яп под омыватель поставил,
тут мне кажется многовато вбок
на фото под линзой у тебя.
Хотел под омывателем, но побоялся что упрется в белый кронштейн под фарой.
Как оказалось зря…
вообщем нужно ставить максимально в бок?
Куда ставить — решать только самому, свой вариант я написал )
Разумеется, но если когда-то бампер поменяешь, будешь ещё больше в бок сдвигать?
Сплюнь, менять нет в планах ((
тюнинга ради если только))
Да ну, смысл?!
да нет смысла, поэтому это только предположение! ЕСЛИ БЫ когда-то поменял, датчик сдвигал БЫ?))
Вопрос риторический, разумеется да!
KSW-S
Хотел под омывателем, но побоялся что упрется в белый кронштейн под фарой.
Как оказалось зря…
у второго клона тоже прям чуть ли не на крыле поставили. вот бы протестить.))

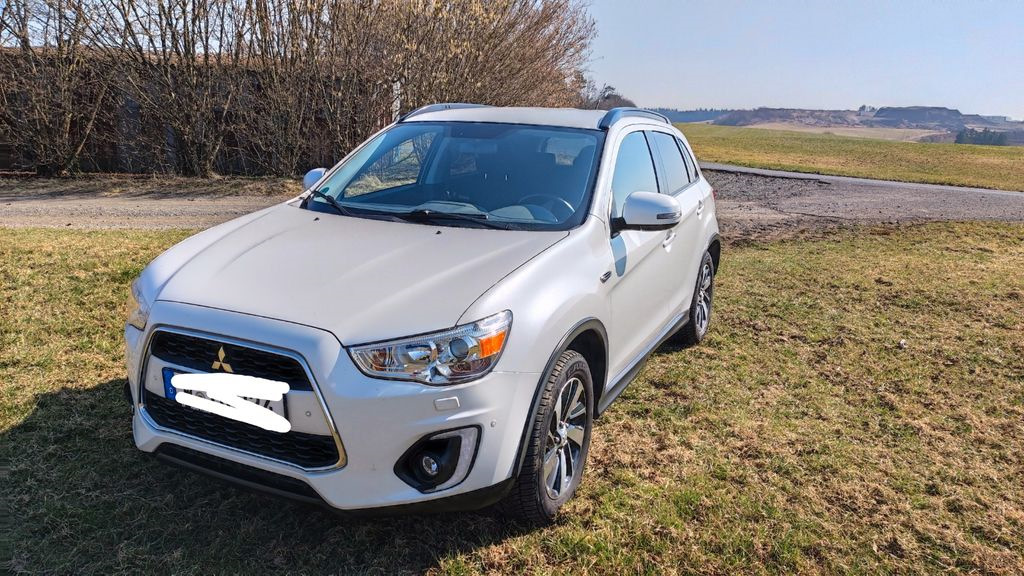

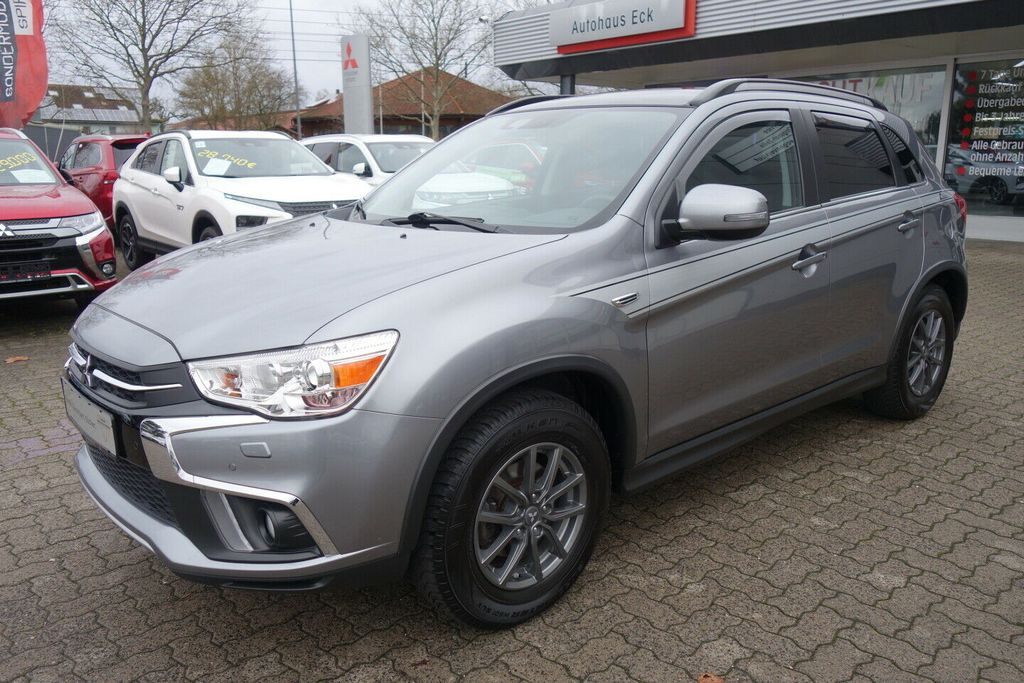

Привет! Я тут решил взглянуть на то как установлены датчики с завода на те самые клоны ASX, с которых всё началось. И вот что не пойму. Центральные установлены в понятном месте и смотрят по прямой
Hi again,
My car is delica D5, as i understand from the web it can be equiped with 4 corner sensor, means the correct block is 8638A044 as I understand from megaaxel post (www.drive2.ru/l/514059070454366529/).
My question is, if I use block 8638A048 but deciced to use only the four corners, will it still work?
Thanks in advance…
===========================================
Привет еще раз,
У меня машина delica D5, насколько я понял из интернета на нее можно поставить 4-х угловой датчик, значит правильный блок 8638A044 как я понял из поста megaaxel (www.drive2.ru/l/514059070454366529/) .
Мой вопрос: если я использую блок 8638A048, но решил использовать только четыре угла, будет ли он работать?
Заранее спасибо…
Hi, can I use control unit 8638a042 for installation of 8 sensors?
Нет.
8638a042 = 4 датчика сзади
Правда если б можно было отыграть назад, поставил бы чуть по другому… А как именно?
Косые под номер и угловые четко по крышке омывателя
Принял, спасибо.
Comment deleted
я сам не делал прошивку, мне сделал ZYGARD
У меня нет прошивки.
Thank you genius 💗
А можно его совсем выключить?
Кнопкой выключается.
Hello. I got Lancer EX GT 2.0 2008 without parking sensor. I guess I have to buy the analog version for this. But for my Outlander Sport PX 2.0 2013, I got control unit 8638A035 and parking sensor has already installed. I'd like to add 4 sensor in front. What should I do to 035? How do I flash it? Thank you
Привет.
Надо искать прошивку от 048 блока
и специалиста который сможет ее поменять в 035
как думаешь он догадался загуглить твой ответ?))
Так кому это надо =)
Правильно ли я понял, на моего Кроса подойдут для доустановки 4 парктроников вперед два блока 8638A035 (от Aircross) и 8638A048(8 датчиков).
Опишите, как нужно прошивать блок от Aircross тот который на 4 датчика и, если возможно фотографию платы.
Спасибо!
Правильно, 035 надо прошивать, 048 уже 8-ми.
Епром, нужна прошивка, есть у Ежика и Зугарта.
Сергей, а на переднем бампере была разметка или ты на глаз ставил? Я себе в передний бампер хочу как у тебя врезать, а то штатные места по центру пер. бампера Аута в самом низу не очень удачно расположены.
На глаз, я тогда не знал что на переднем разметка может быть, поэтому ее даже не искал.
Если бампер снимать буду — поищу…
А где размещается, штатно блок парктроников?
Над педалью газа вместе с блоком КОS.
Тут есть фото
www.drive2.ru/l/1692484/
Очень полезная полезность. У меня пока нештатный надзеркальный пищальник, а тут оказывается полноценный оригинальный парктрон имеется! В закладку! :)
надо тоже за морочится)
Каков бюджет сия чуда?
Апгрейд с прошлой версии 5000р.
Если считать с нуля — где-то 10.000р. но у меня все детали б/у и работа своя.
Еще в том году добил )))))
Please tell me where are wires of front 4 sensor.
Is every sensor need 2 wires, then we need 8 wires .
Is it right or what ?
Передние датчики в кружке:
УL, УR, L, R, на 1 контакт сенсора
2 контакт сенсора > общий с задним
Итого: на 8 сенсоров 12 проводов
Thank you very much .
Can you tell me where the common wire for front sensors is it 17 ?
Example the left front is wire number 9 and 17, is it right, please tell me one example?
And my unit is 8638A042
Is it can run 8 sensors or must be 8638A048

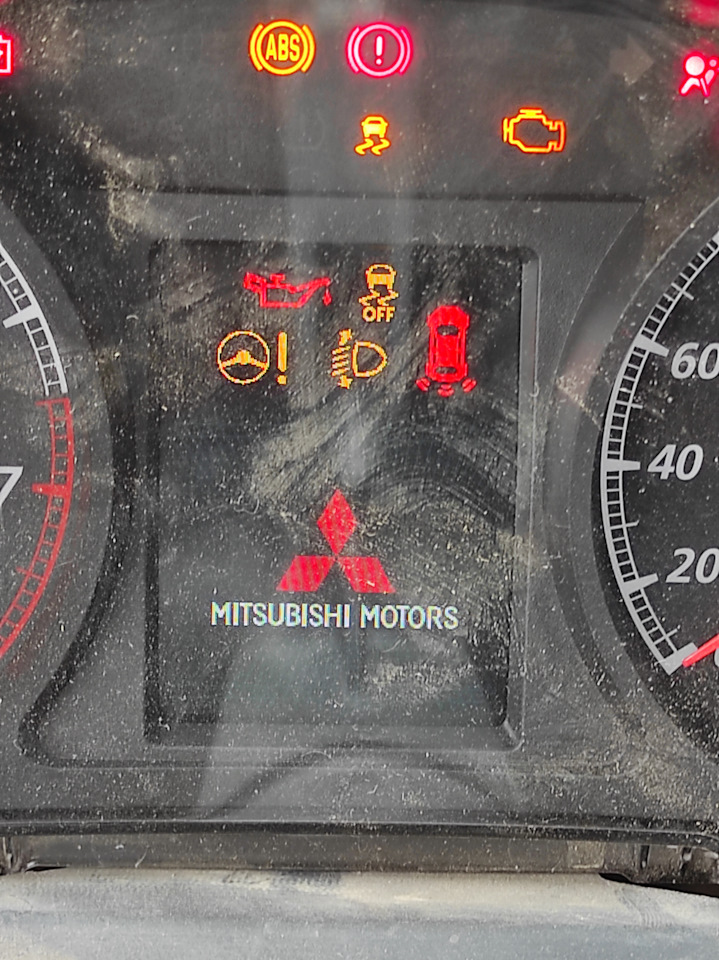

You can see my photo i can not see front icon
у вас по картинке только 4 сенсора сзади.

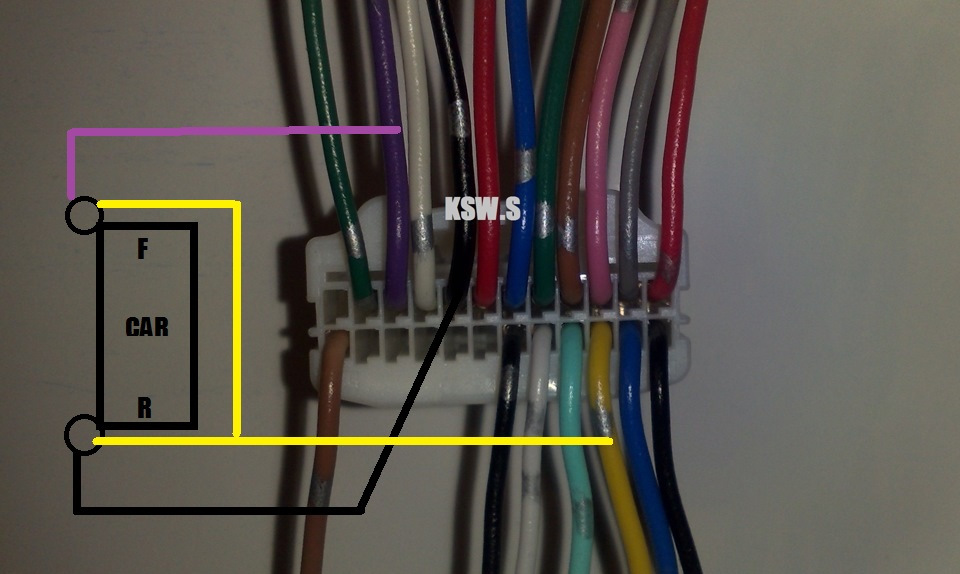

На фото пример подключения 1 сенсора
Thank you 💘 you are genius.
But tell me
Unit number 8638a042, is it can work 8 or 6 or 4 only ?
KSW-S
у вас по картинке только 4 сенсора сзади.
На фото пример подключения 1 сенсора
Thank you 💘 you are genius.
But tell me
Unit number 8638a042, is it can work 8 or 6 or 4 only ?

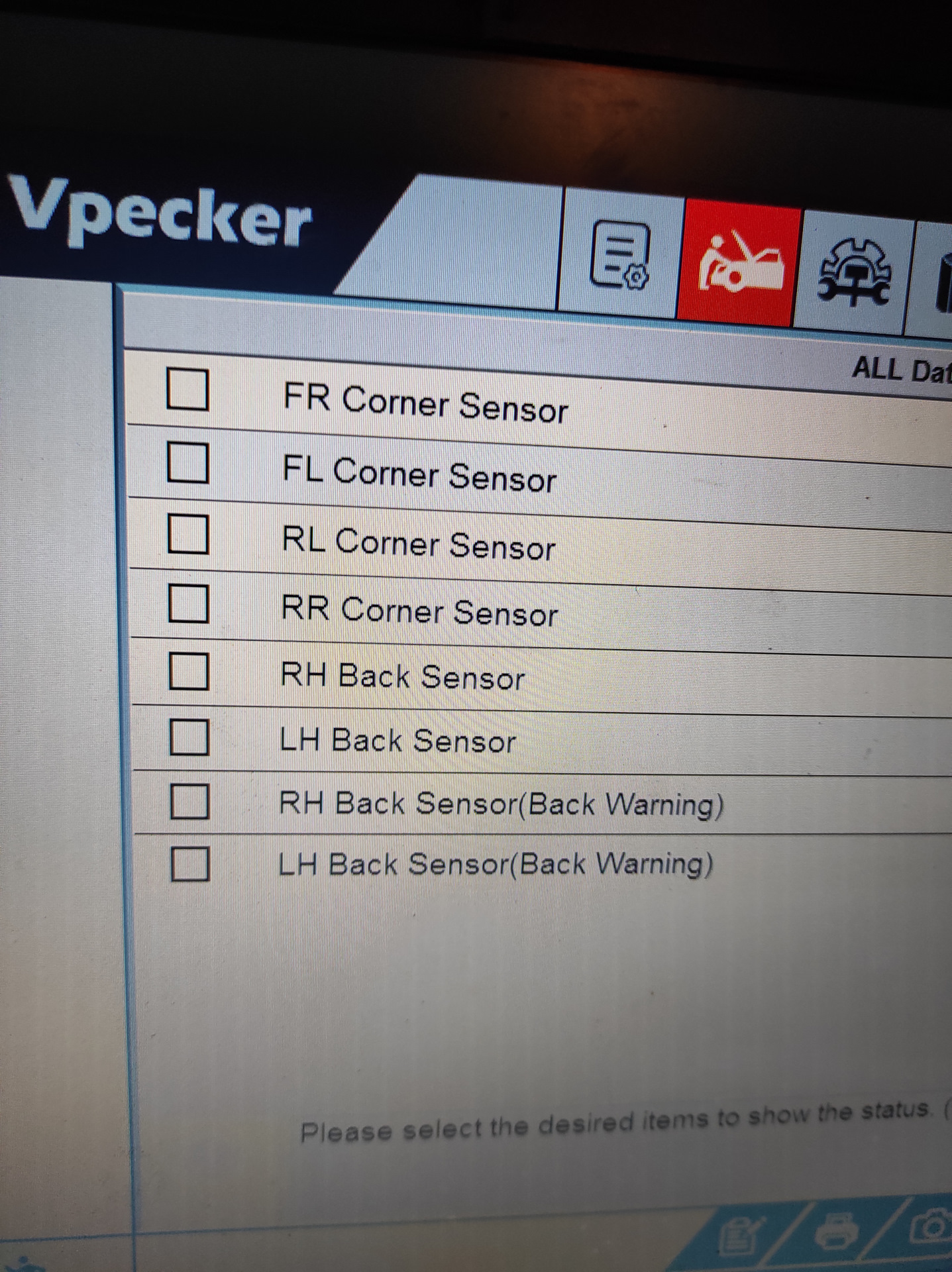

Sent you photo of unit data
Я не знаю такой блок (
Thanks genius ☺️
KSW-S
у вас по картинке только 4 сенсора сзади.
На фото пример подключения 1 сенсора
Thank you very much…this picture means a lot… =)
KSW-S
Передние датчики в кружке:
УL, УR, L, R, на 1 контакт сенсора
2 контакт сенсора > общий с задним
Итого: на 8 сенсоров 12 проводов
My friend, can you explain how to connect the front sensors? Can you indicate in the picture of each pair separately?
Серега ну ты в своем репертуаре =) молодец… мы пока с тобой про задние думали ты уже и передние замутил =)
