Всем доброго времени суток.

Сразу уточню, я не уверен в надобности данной записи, здесь могут быть не точности, которые по возможности я исправлю и/или дополню. Цель данной записи, попытаться обединить все что есть для наглядности и обязательно с номерами запчастей и ссылками на нормальную установку.

🌋: Все для Opel Astra H или от ♿ до 🏆 — часть 2
🌋: Все для Opel Astra H или от ♿ до 🏆 — часть 3
🌋: Все для Opel Astra H или от ♿ до 🏆 — часть 4
🌋: 🏆 Аксессуары для Opel 🏆
📚: Руководство Z17TDJ/A17TDJ: drive.google.com/file/d/1…Rw0hwIm4yHMLQqSNzNG7/view
📚: Инструкция по эксплуатации: disk.yandex.ru/i/LITSECrUkco-mQ

На создание данной темы, меня натолкнула эта замечательная запись.

Надеюсь тапком не получу от авторов всех записей.

1. Датчик качества воздуха. (Работает только на климате).
Размещается под жабо, нужен чтобы закрывать заслонку в случае противного запаха.
Требуется активация op-com и в меню климата в салоне.
GM 13394471
Аналог: VW-AUDI: 1K0 907 659
Инструкция по установке: www.drive2.ru/l/4219192/

2. Подсветка ручек открытия дверей.
GM 22 38 752 – левая
GM 22 38 753 – правая
Инструкция: www.astra-h.ru/door_light.html

3. Полный блок ABS с функциями:
TPMS (Tire Pressure Monitoring System)Система контроля давления воздуха в шинах, пример: Astra-H МГ 2004,5
DDS (Deflation Detection System), система контроля падения давления в шинах, Astra-H, МГ 2004,5, Zafira-B
HBA (Hydraulic Brake Assistant) – гидравлический тормозной ассистент. Для помощи водителю поддерживает требуемое давление в тормозной системе при резком торможении.
HSA (Hill Start Assist)помощь при трогании в гору
TSA система стабилизации прицепа. TSP (Trailer Stability Program)
TSP (Trailer Stability Program) –Система стабилизации прицепа, предотвращает опасность срыва и повреждения прицепа путем целенаправленного автоматического притормаживания отдельных колес – дополнительная функция системы ABS/ESP, пример: Astra-H
ARP(Anti Rollover Protection) — защита от опрокидывания. Функция системы ESP

Что нужно?
1. Блок ABS в зависимости от желаемых функций + кронштейн.
2. Датчик рысканья. Не нашел информацию о том какой куда подходит.
3. CIM модуль с поддержкой ESP, самое важное и сложное.

Номера блоков ABS:

Found on photo: 13157576, 157578, 13213610, AL0494, 13234911 and others

Номера датчиков рысканья (датчик заноса):
АА BB EZ для систем без HSA
AB BA CW для систем с HSA
Датчик рыскания дорестайл с индексом BB — GM 13208665
Датчик рыскания с индексом АА — GM 13257072
Датчик рыскания с индексом BА — GM 13208666
Датчик рыскания с индексом АB — GM 13257073
Датчик рыскания с индексом EZ — GM 24448214

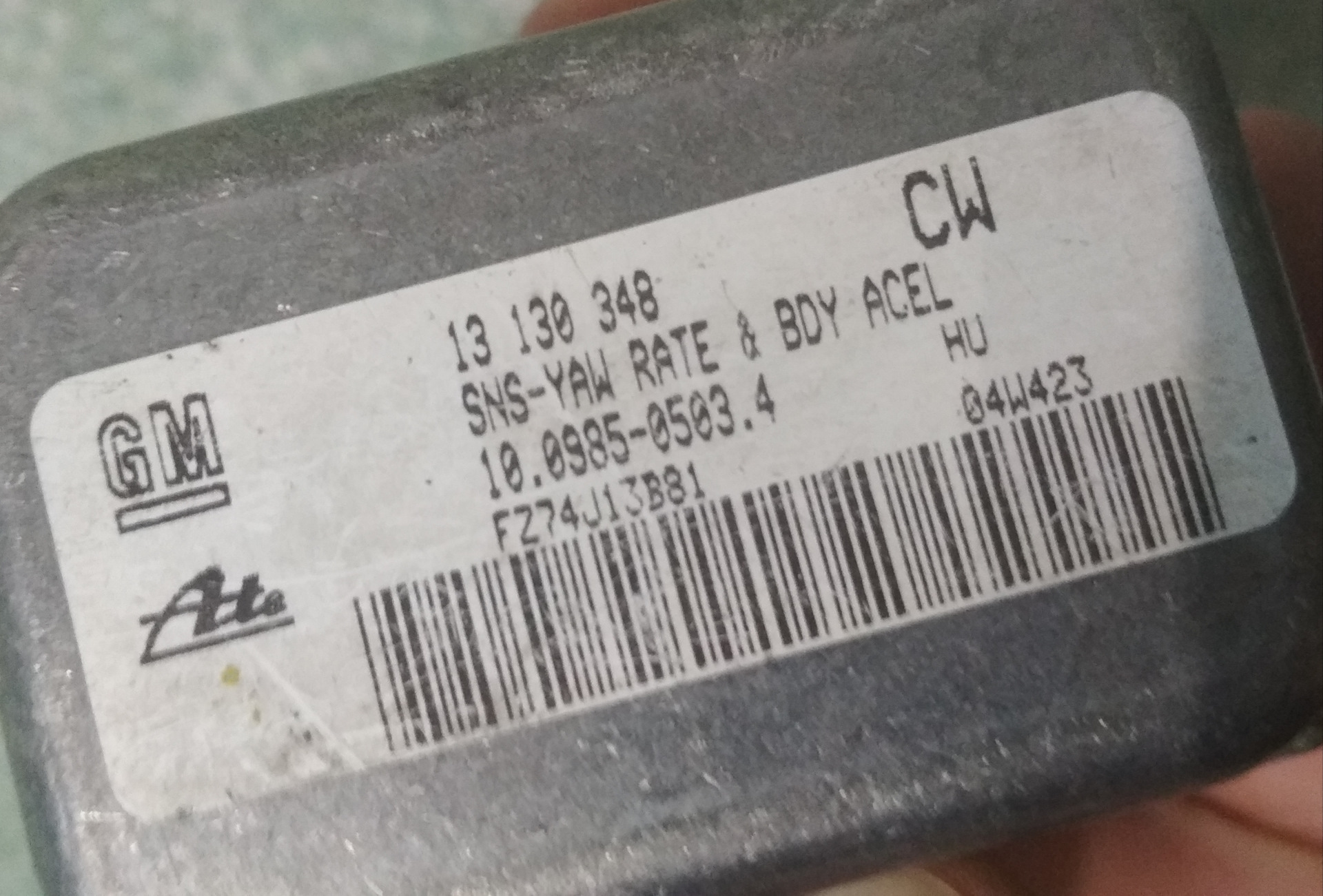

Датчик рыскания с индексом CW- GM 13130348
За информацию спасибо AstraDoctor

CIM модуль. Как узнать не снимая и не разбирая его?
1. Оп-комом можно посмотреть градусы, должно быть вроде бы больше 400.
2. На обратной стороне СИМа посмотреть наличие оси около динамика СИМа

Инструкция 1 — www.drive2.ru/l/547025452712067298/
Инструкция 2 — www.drive2.ru/l/6158235/
Инструкция 3 — www.drive2.ru/l/497337147863335375/
Инструкция 4 — www.drive2.ru/l/523171822825378838/
Инструкция 5 — www.drive2.ru/l/9929578/

4. Электрический отопитель "QuickHeat".
Это электрический отопитель салона, который работает до тех пор, пока антифриз не прогреется до 30 градусов. Также температура может зависит от того, дизель или бензин.
Номера:
QuickHeat — GM 13158429
QuickHeat — GM 13204089 (не ясно в чем разница с первым)
GM 1618309 — крышка, сердечник обогревателя (или попросту поддон для радиатора).

Инструкция 1 — www.drive2.ru/l/546318191857500190/
Инструкция 2 — Установка Quick Heat. Отчет.
Инструкция 3 — www.drive2.ru/l/8739000/
Инструкция 4 — www.drive2.ru/l/575044582400589904/
Информация о работе QuickHeat — www.drive2.ru/l/8825516/

5. Штатный фароомыватель.
Вариант 1:
— 14 52 111 Крышка форсунки омывателя фары левая
— 14 52 112 Крышка форсунки омывателя фары правая
— 14 52 113 Кронштейн крепления фароомывателя левый
— 14 52 114 Кронштейн крепления фароомывателя правый
— 14 52 115 Электродвигатель привода форсунки фароомывателя правый
— 14 52 116 Электродвигатель привода форсунки фароомывателя левый
— 14 52 117 Форсунка фароомывателя левая
— 14 52 118 Форсунка фароомывателя правая
— 14 51 429 Шланг фароомывателя

Вариант 2:
13118164 GENERAL MOTORS Бачок стеклоомывателя
13118178 GENERAL MOTORS Шланг фароомывателя
13244858 GENERAL MOTORS Форсунка фароомывателя
13244857 GENERAL MOTORS Форсунка фароомывателя
13242182 GENERAL MOTORS Опора форсунки фароомывателя
13242181 GENERAL MOTORS Опора форсунки фароомывателя
13225751 GENERAL MOTORS Крышка форсунки фароомывателя
13225750 GENERAL MOTORS Крышка фароомывателя левого
13242184 GENERAL MOTORS Электродвигатель привода форсунки фароомывателя
13242185 GENERAL MOTORS Электродвигатель привода форсунки фароомывателя.
1818718 GENERAL MOTORS Крепление шланга
90508709 GENERAL MOTORS Насос фароомывателя
90347698 GENERAL MOTORS Фильтр насоса омывателя
93189308 GENERAL MOTORS Опора насоса стеклоомывателя
90276310 General Motors Уплотняющая втулка, датчик бака фароомывателя
90053056 General Motors Прокладка моторчика стеклоомывателя

Инструкция: www.drive2.ru/l/493884681352118330/

6. Адаптивный передний свет (AFL), би-ксеноновые фары.
Вариант №1 Оригиналы Hella.
Оригинальные фары от Hella бывают 3х видов. Обычные, Адаптивные и DynaBeam от Hella(по сути те же адаптивные, в настоящий момент не производятся)

Вариант №2 Тюнинг на базе depo.
1-2 С Ангельскими глазками. 3,5,6 с дневными ходовыми огнями. Различия в дизайне и светодиодах.

1. Dectane Angel Eyes Chrome
2. Dectane Angel Eyes Black
3.JOM Black
4. Dectane Dayline Chrome
5. Dectane Dayline Chrome/black
6. Dectane Daylinу Blac

Вариант 3 Просто оптика от Depo.

Установка штатного ксенона c номерами: www.drive2.ru/l/499245350293340569/
Установка AFL и номера:
www.drive2.ru/b/2831546/
www.drive2.ru/l/524610808668227043/
www.drive2.ru/l/510905671105904658/
www.drive2.ru/l/497118070171501403/

7. Салазки с продольной регулировкой водителя.
GM 13130857
Инструкция: www.drive2.ru/l/554530444205359472/

7. Расширение штатного REC модуля или же Сигнализация MOP4A.
MetaSystem MOP4A GM 93183886
Датчик удара MetaSystem M14/50 GM 93199226

Полезные ссылки:
Программирование системы OPEL MOP4A — yadi.sk/d/bWvfoBLLvHshQA
Схема подключения датчика удара — yadi.sk/i/w9bPU34cgw8E_A
Инструкция по монтажу — yadi.sk/d/nhV9xrG-ORb5Sg

Инструкции по установке от PavelPP7:
Часть 1 — www.drive2.ru/l/578764779993170178/
Часть 2 — www.drive2.ru/l/578967365010588982/
Часть 3-4 — www.drive2.ru/l/579125694684989377/
Часть 5 — www.drive2.ru/l/579311787027988718/

Found on photo: 93183886

8. Климат-контроль
Коротко: Если у вас просто кондей, то чтобы сделать климат нужно очень сильно запарится.
Если у вас полуавтомат, все легко, поменяли дисплей на GID/CID + блок печки, прописали во всех блоках + поправили индексы и все, готово. (Поменять индексы можно только tech2/mdi. Опкома не хватит)

На Astra H существует 3 вида кондиционера:
— Обычный;
— Полуавтоматический;
— Климат-контроль.

1. Кондиционер
Своя проводка + свой вид печки, не позволяет выставлять в градусах температуру, также не все варианты обдува доступны. Скоростей вентилятора 4. Не показывает показаний на дисплее. Нет датчика солнца под лобовым (не путать с датчиком света), своя проводка + нет датчика качества воздуха (поставить можно но работать не будет) + нет обдува ног задних пассажиров.

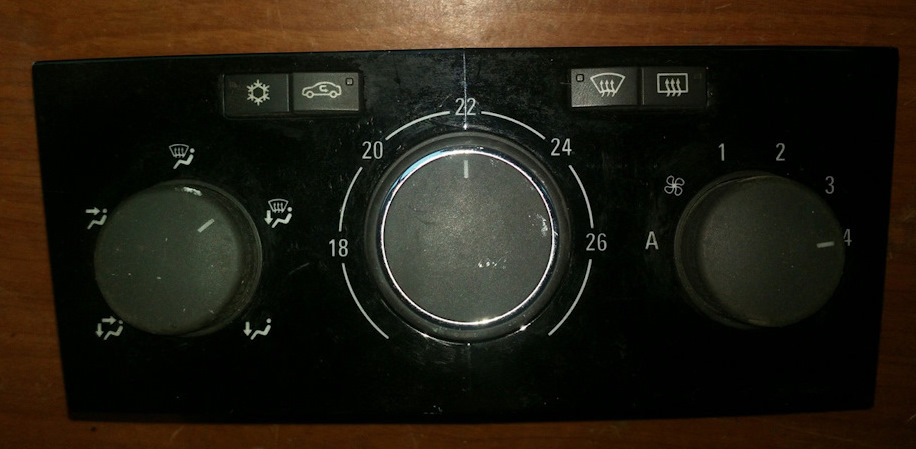

2. Полуавтоматический кондиционер. Проводка, и датчики полностью аналогичны с климат-контролем (и отличается от обычного кондея). Блок управления похож на обычный кондиционер, но по центру числовые обозначения температуры, а на выборе скорости вентилятора пункт A(Auto). Нет вывода данных на экран БК и нельзя выставить поток из всех дефлекторов сразу. Также нельзя поста + нет датчика качества воздуха (поставить можно но работать не будет).

3. Климат-контроль.
Как выглядит блок знают практически все)) центральная крутилка управляет потоками, левая температурой, правая скоростью потока. Самое приятное -это вывод информации на дисплей.
Печки у полуавтомата и климата ОДИНАКОВЫЕ.
Поэтому поменять нужно лишь блок управления.

При замене блока SAC(полуавтомат) на ECC (климат).
Там где есть пункты SAC нужно ставить «не присутствует», а там где есть ECC «присутствует». Упоминания про это есть чуть ли не в каждом блоке автомобиля.
Второй момент при установке — калибровка работы заслонок.
P.s. Теперь важная инфа для всех, кто меняет блок климата, либо ставит таковой вместо sac.
У блоков есть индексы, которые соответствуют кузову и модели (на Зафире например блок такой же, но индекс свой)) от этого зависит то, как будут работать заслонки.

Вся информация взята в блоге у DARTHVADERspb включая текст.
Ссылка за запись: www.drive2.ru/l/519457672546746513/
Но если вы все же хотите поставить климат вместо кондея: www.drive2.ru/l/554839956728578637/

9. Громкая связь и голосовое управление.
Что нужно?
— Дисплей GID/CID
— Магнитола с поддержкой
— кронштейн арт. 13188850 (1788443);
— микрофон арт. 13255447 (6788544)
— еще микрофон арт. 13173659; Спасибо AstraDoctor
Куча вариантов самих блоков громкой связи UHP4 которые в свою очередь делятся с поддержкой голосового управления :
— 13187911 (1788181) идент. ZJ ;
— 13252891 (1788224) идент. ZY ;
— 13287707 (1788197) идент. СА ;
— 13304018 (1788309) идент. ВА ;
— 13403828 идент. DА,
и без поддержки :
— 13187905 идент. ZC.

Самая подробная инструкция — www.drive2.ru/l/509460637949100952/

10. Пакет sight&light (датчик света и дождя) + Автозатемняющееся зеркало заднего вида
— General Motors 93178787 Датчик, ветровое стекло
— General Motors 93190418 Зеркало, в сборе, заднего вида, внутреннее, черн
Крышка из двух частей:
— General Motors 13126508 Крышка, монтажная пластина, зеркало заднего вида, п/с, серый
— General Motors 13126507 Крышка, монтажная пластина, зеркало заднего вида, л/с, серый
— Блок управление светом (крутилка) — номера нет
Для полной красоты можно поменять лобовое с затемнением под датчик вокруг.
Полная инстркция — www.drive2.ru/l/518954096221225823/

11. Круиз-контроль.
Ручка круиза GM 1241231
METZGER 0916238
Либо аналоги на али в разы дешевле.
Нужно прописывать op-com в блоках CIM, ECU, IPC.
Проверить, есть ли в панели светодиод для индикации круиз-контроля можно включив тестовый режим панели приборов при помощи op-com/Tech2.
Концевик на педаль сцепления, если отсутствует 62 40 187 или 62 39 120
Инструкция — www.astra-h.ru/kruiz_control.html

12. Очечник.
Варианты подходящих, возможно в некоторых нужно будет откусить направляюющие, что не страшно, но подходят все.
GM 13118341
Футляр для очков GM Круз — 95215734

13. Парктроник.
Жгут проводов проводка парктроника Opel Astra H 24467520
Блок управління парковки Opel Astra H(cc) Bosch 0 263 004 164;13 228 779

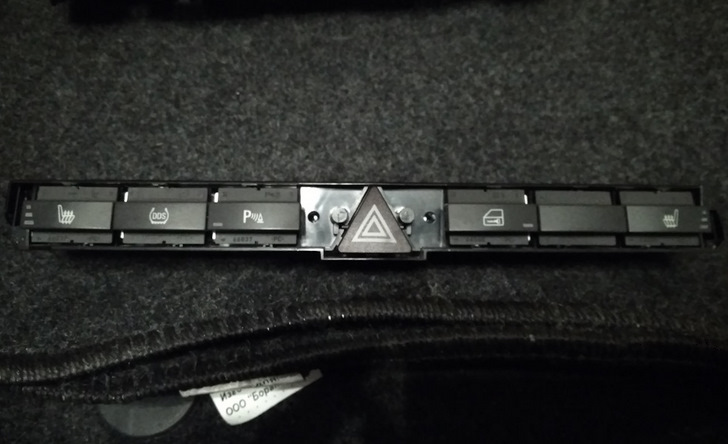

Кнопка аварийного сигнала Opel Opel Zafira B, Astra H 03758065
Жгут проводов от блока парктроника к блоку REC — отсутсвует номер.
Инструкция:
Часть 1: www.drive2.ru/l/563999163465859488/
Часть 2: www.drive2.ru/l/564119559989100788/

Нештатный парктроник на штатную кнопку, часть 1 — www.drive2.ru/l/513129158495175167/
Нештатный парктроник на штатную кнопку, часть 2 — www.drive2.ru/l/514558798489190927/
Нештатный парктроник на штатную кнопку, часть 3. Финал. — www.drive2.ru/l/515500805076287527/

14. Оригинальные дуги/рейлинги/багажник.
GM 93199523
GM 93199524
Инструкция: www.drive2.ru/l/535386572376244331/

14. Оригинальный фаркоп.
Блок GM 24453850
Фаркоп westfalia 314285
Инструкция: www.drive2.ru/l/535383823597175268/

15. Веерные форсунки insignia.
Форсунка омывателя лобового стекла правая 1451330 12782509 OPEL
Форсунка омывателя лобового стекла левая 1451329 12782508 OPEL
Инструкция: www.drive2.ru/l/537549861503893941/

16. Шторки безопасности (Caravan).
RH — 13231630
LH — 13231629
Инструкция: www.drive2.ru/l/563799602105418413/

17. Flex Organizer (Caravan).
GM 93199160 / 93199161
Инструкция: www.drive2.ru/l/4132226/
Инструкция 2: www.drive2.ru/l/551847360955678896/

18. Охлаждение перчаточного ящика
18 40 825 воздуховод от корпуса испарителя
18 40 708 воздушная заглушка в вещевой ящик
GM 13114122 воздуховод для ящика и магнитолы
Инструкция: www.drive2.ru/l/6447176/
Инстукция с охлаждением магнитолы: www.drive2.ru/l/571305143354530813/

19. Зеркала с автоскладыванием от Astra GTC
Я не видел записей чтобы кто-то ставил на astra h, будет круто если кто-то кинет в меня ссылкой.
GM 14 28 392 — корпус зеркала правый
GM 14 28 393 — корпус зеркала левый

Аналог: 325-0090 — левое, 325-0089 — правое
Аналог 2: FP 5206 M07 — левое, FP 5206 M08 — правое
Аналог 3: Van Wezel 3745819 / Van Wezel 3745820

Блок стеклоподьемников на 2 стекла — GM 62 40 330 / GM 13228878
Блок стеклоподьемников на 4 стекла — GM 13228698 / GM 13183695

Инструкция для GTC часть 1: www.drive2.ru/l/463839976367325191/
Инструкция для GTC часть 2: www.drive2.ru/l/463918866326618333
Инструкция Astra H — www.drive2.ru/l/500150248362999846/
Инструкция GTC 2 — www.drive2.ru/l/504813826932212623/
Полная инструкция — www.astra-h.ru/electromirror.html

20. Все о дисплеях

TID — Двухкнопочное барахло. Спасибо что показывает температуру и время.
BID — Двухстрочных дисплей, показывает кроме погоды и времени еще базовые БК функции, типо расхода, запаса хода или еще пары штук.

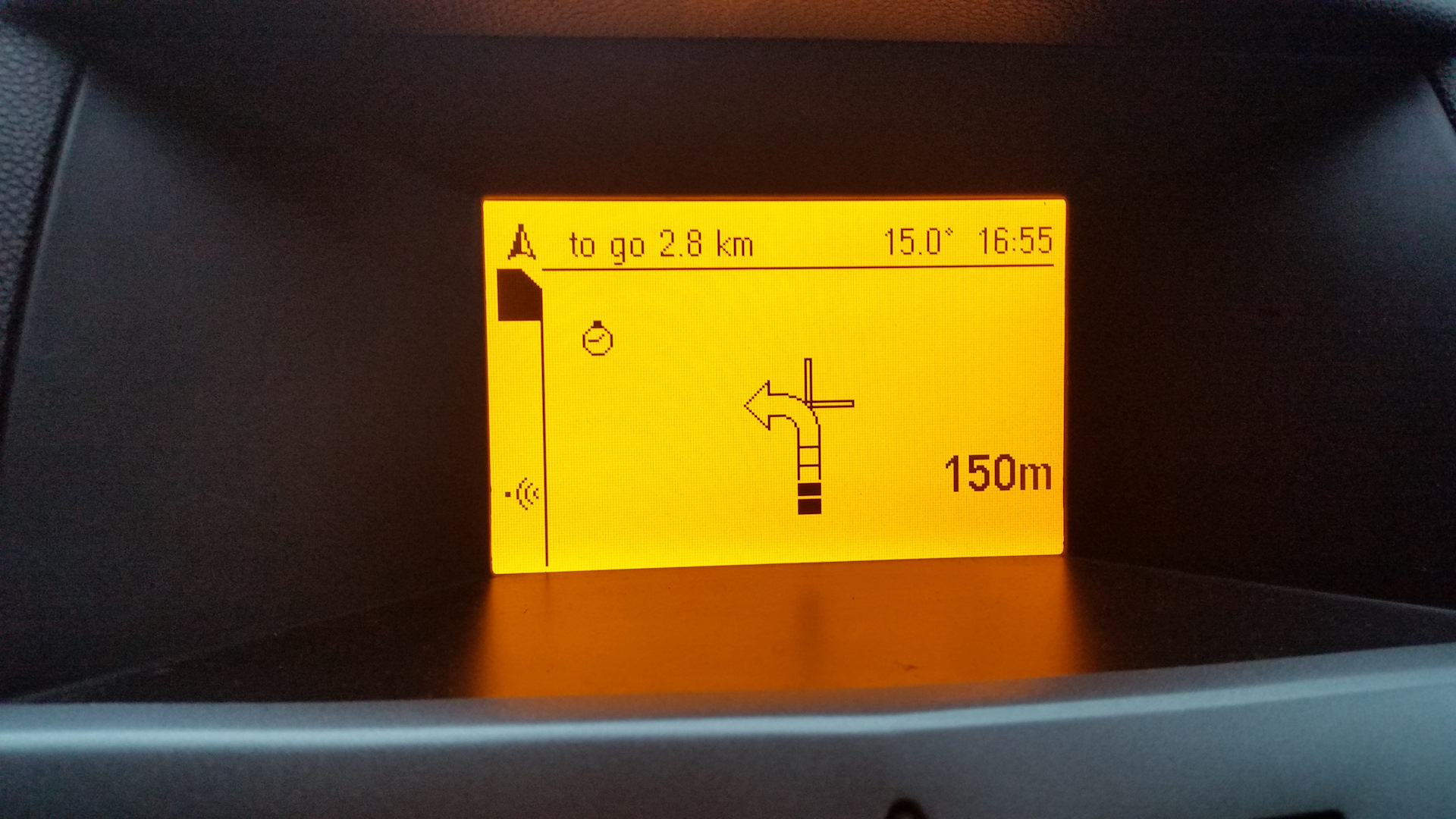

GID — графический дисплей в терминологии Opel. Представляет собой матричный дисплей. Может простыми вариантами показывать стрелочками, навигацию (фото нет, если дадут, добавлю). Также нормально отображать все расходы из бк, нужен для телефонов, громких связей и климата. Также есть режимы день/ночь или авто (при включении света датчиком света или руками включается ночной режим).
CID — Что что и у GID только круче, потому что цветной, имеет режимы день/ночь и можно запариться и вывести камеру туда при парковке.

Маркировка дисплеев для Astra H и Zafira B
TID (Triple Info Display)
13111164 — (альфа код KQ)
13255823 — (альфа код AF)
13306631 — (альфа код HA)
13208194 — (альфа код AX)

BID (Board Info Display)
13208089 — (альфа код AT)
13111165 — (альфа код KR)
13238548 — (альфа код BA)
13275085 — (альфа код AY)
13276999 — (альфа код BR)
13301077 — (альфа код UA)
AC, SW — в поиске

GID (Graphic Info Display)
13265116 — (альфа код AT) — трехстрочный
13275077 — (альфа код BG) — трехстрочный
13111163 — (альфа код KP) — двухстрочный
13178570 — (альфа код SE) — двухстрочный
13275953 — (альфа код BM) — двухстрочный
13381053 — (альфа код TC) — трехстрочный
13451608 — (альфа код ТР) — трехстрочный
(альфа код AN) в поиске
Стоит взять на заметку, что все SiemensVDO двух строчные

CID (Color Info Display)
13111166 (альфа код KS)
13275954 (альфа код BN)
13206567 (альфа код AP)
13265117 (альфа код AU)
13239838 (альфа код CS)
13275955 (альфа код BO)
13243358 (альфа код НЕТ)
13275078 (альфа код BF)

Инструкция: www.drive2.ru/l/10597186/

21. Датчик уровня омывающей жидкости и антифриза.
Оригинал:
Бачок под датчик уровня охлаждающей жидкости GM 13 04 242 / GM 93183141
Датчик уровня охлаждающей жидкости GM 13 04 702
Датчик в бачок омывателя кат. номер GM 12 38 401
Уплотнительное кольцо для датчика GM 12 38 821

Аналог:
Бачок под датчик уровня охлаждающей жидкости HANS PRIES 208190755
Датчик уровня охлаждающей жидкости Lex DC-1416

Инструкция часть 1: www.drive2.ru/l/9729878/
Инструкция часть 2: www.drive2.ru/l/10261766/
Установка датчика в бачок омывателя www.astra-h.ru/inst_datch.html
Датчик в бачок антифриза www.astra-h.ru/antifrize_sensor.html

22. Оригинальные шторки на задние боковые, и задние окна.

Код GM: 93199258 Металическая шторка багажника для Astra VAN

Found on photo: 93199258

Жалюзи — 3х дверка, кузов L08. GM 9163253
Жалюзи — 5ти дверка, кузов L48. GM 9163155

Номера всех оригинальных шторок во всех модицикациях.

Found on photo: 93199087, 93199089, 6732020, 9163253, 6732011 and others

23. Органайзер в бардачек
GM 9163115
GM VAUXHALL 93181260

23. Коробка холодильник, 12В., 12 литров.

GM 93170364 обычная

GM 93199139 / 93199140 для заднего сидения
Кабель для холодильника 93170413.

24. Разделительная сетка багажника и салона
GM 9163117 / 93181258

25. Сумка хранения, вешается на сидение
GM 9121649 Фото нет.

26. Стол для руля.
GM 93199141 (опель сигнум)

27. Система Twin Audio
GM 13147077
Номеров проводки нет, инструкцию можно выудить в тисе.
Все что есть — www.drive2.ru/l/523646811848575072/

28. Накладки на педали OPC
GM 93183691 — 3 шт
GM 19212762 — 2 шт

29. Накладки повторителей поворотников OPC от Corsa
GM\Opel — 13250944 (1713425) Окантовка бокового указателя поворота л/с
GM\Opel — 13250945 (1713426) Окантовка бокового указателя поворота п/с
Инструкция www.drive2.ru/l/3285361/

30. OPC обвесы.
Нужно уточнение, что и куда подходит.
Взято тут — www.drive2.ru/l/8045571/
14 00 368 — бампер верхняя часть
14 00 369 — бампер нижняя часть(губа)
14 00 564 — крышка снизу
14 00 374 — вставки в бампер для ПТФ
14 00 377 — хром кольца
14 00 372 — нижняя решетка радиатора
63 20 121 — решетка верхняя
14 00 773 — вставка в верхнюю решетку радиатора
01 29 864 — эмблема OPEL
67 10 027 — ПТФ
67 10 028 — переходники проводки под новые ПТФ 2шт
Для седана (или рестайловый бампер) еще понадобится:
14 06 051 — передний бластик к которому крепится бампер
14 06 056 и 14 06 057 — пенопластовые вставки между бампером и усилителем
17 05 017 — порог левый
17 05 016 — порог правый

или вот вариант www.drive2.ru/l/1668043/
Передний бампер (14 00 368 + 14 00 369),
Накладки на пороги (13190135 + 13190134),
Накладку на задний бампер (17 05 034).

31. Варианты кнопок аварийки.
Только ЦЗ — 13100105
ЦЗ + Парктроник — 13100106 / 03758065
ЦЗ + sport — 13100107
ЦЗ + sport + заглушка + парктроник — 13100108
ЦЗ + подогревы + заглушка — 13100109
ЦЗ + подогревы + парктроник — 13100110
ЦЗ + подогревы + спорт — 13100111
ЦЗ + парктроник + подогревы + sport + заглушка — 13100112
ЦЗ + подогревы + DDS — 13100113
ЦЗ + DDS — 13100114
ЦЗ + DDS + подогревы + парктроник + заглушка — 13100115
ЦЗ + DDS + парктроник + заглушка — 13100116
ЦЗ + DDS + подогревы + sport + заглушка- 13100117
ЦЗ + sport + DDS — 13100118
ЦЗ + DDS + подогревы + парктроник + sport — 13100119
ЦЗ + DDS + парктроник + sport — 13100120
ЦЗ + багажник (седан) + подогревы — 94701127
ЦЗ + багажник (седан) + подогревы + sport + заглушка — 94701126

32. TPMS — система контроля давления воздуха в шинах.
GM 13129153 — блок управления
Нужно поддерживающий систему блок abs + кнопка аварийки с dds и экран GID/CID.
Инструкция часть 1 — www.drive2.ru/l/9773505/
Инструкция часть 2 — www.drive2.ru/l/451273932851380365/
Плюс еще вариант — www.drive2.ru/l/539729093550146830/

33. DDS система контроля давления в шинах.
Нужно поддерживающий систему блок abs + кнопка аварийки с dds и экран GID/CID.
Инструкция 1 — www.drive2.ru/l/511835857943003190/
Инструкция 2 — www.drive2.ru/l/566256185959776699/

34. Комплект центрального тонеля.
Пепельница + прикуриватель, комплект курильщика — 13133284
Кармашек с отверстиями + прикуриватель — 13133277
Мелочница + прикуриватель — 13133278 / 331958437
Сама пепельница с комплекта — 13133286
Задняя пепельница — 13133294
Накладка центральной консоли, где диагностический разьем — 13133292

35. Комплект компрессора
GM
13191496 / 1010010 — шинный компрессор
13287407 / 1758176 — шинный герметик
13140035 / 1010001 — сумка компрессора
Opel PSA
9831816080 — шинный компрессор

36. Комплект секреток Opel
GM 9162914
Колпачки для секреток Opel: SAAB 32025999

37. Сумка под документы Opel
Номера нет, последний раз видели на разборках.

38. Ручка КПП
ОРС — 5738038, на VXR — 5738039
ОРС 55562996 / 93185666

39. Секретки
GM 9162914

40. Защита топливопроводов
Подходит под седан, хетчбек и универсал. (на дизель не подходит, не как, вообще!)
GM 90576438
Взято в бж у Phantom1987

41. Выкидной ключ
Valeo 736-743-A
13.149.658

42. Воздухозаборник OPC
GM 08 35 258 Opel Трубка, воздухозаборник, воздухоочиститель.
GM 58 35 895 Opel Трубка, соединитель, трубка воздухозаборника к воздухоочистителю.
Взято в бж у Phantom1987

43. Решетка Irmscher
№ 73801050
Запись www.drive2.ru/l/7473968/

44. Полочка для перчаточного ящика
GM 0112820 / 13141082

45. Шумоизоляция капота
Шумоизоляция — 6162384
Пистоны для крепления — 1162488 (20шт)

46. Крышка аккумуляторной батареи
GM 13320713
