Диагностический адаптер VNCI 6154B 2в1 (клон VAS 6154A и HEX-NET) или то, о чем вам никогда не расскажут продавцы адаптеров VNCI

Привет!

ILYA-VAG настолько понравился обзор оригинального VAS 6154A и его сравнение с клоном VNCI 6154A, что он приобрел новинку VNCI 6154B, сделал все необходимые фото для сравнения и попросил новый обзор ;)

Как видим по фото в начале записи, на лицевой стороне коробки, логотип VNCI уменьшили, переместили в левый верхний угол и написали в центре VNCI 6154B. На нижней стороне коробки решили ничего не менять и скромно добавили в список через запятую 6154B.

Размеры коробки такие же как и у VNCI 6154A

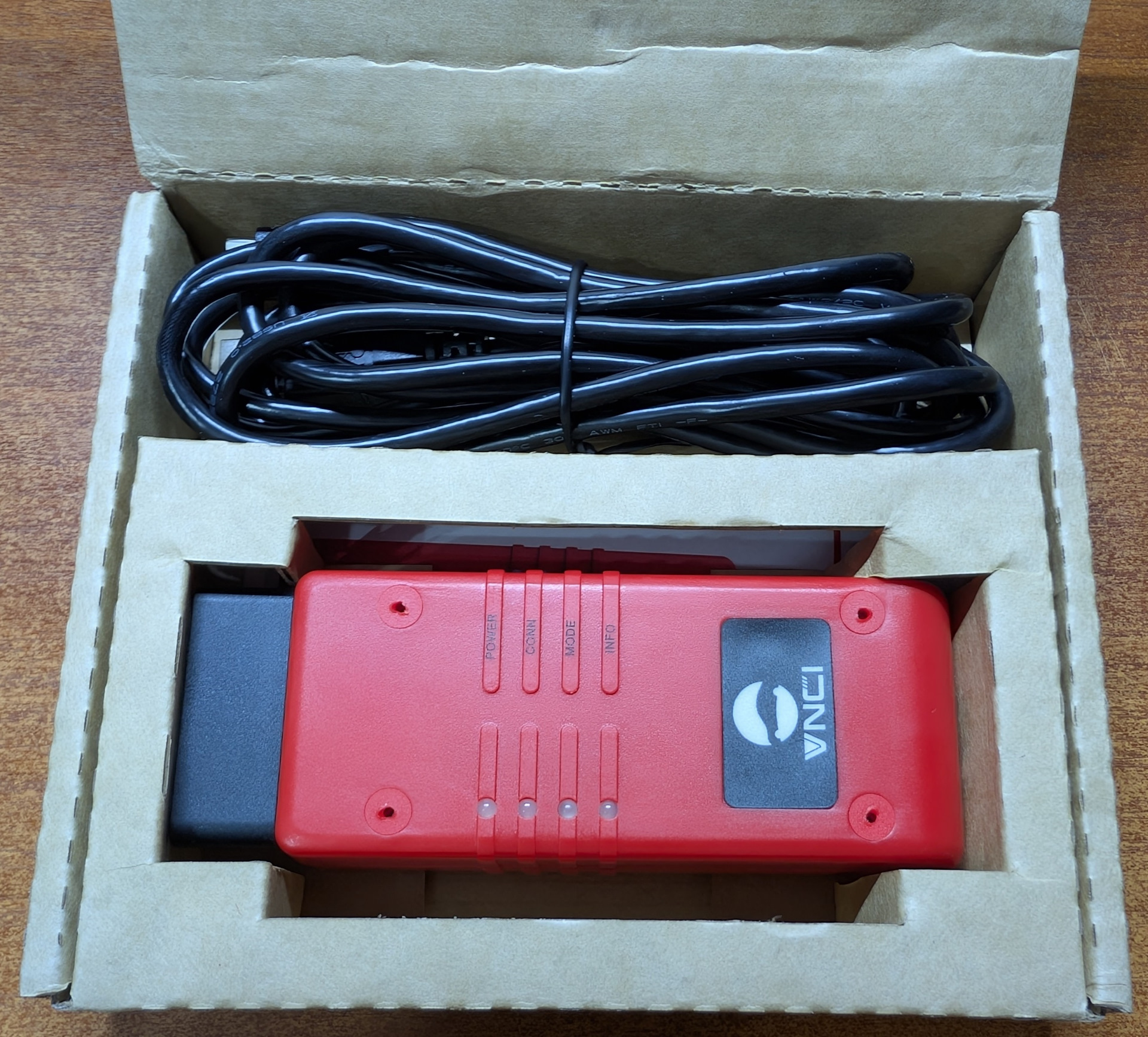

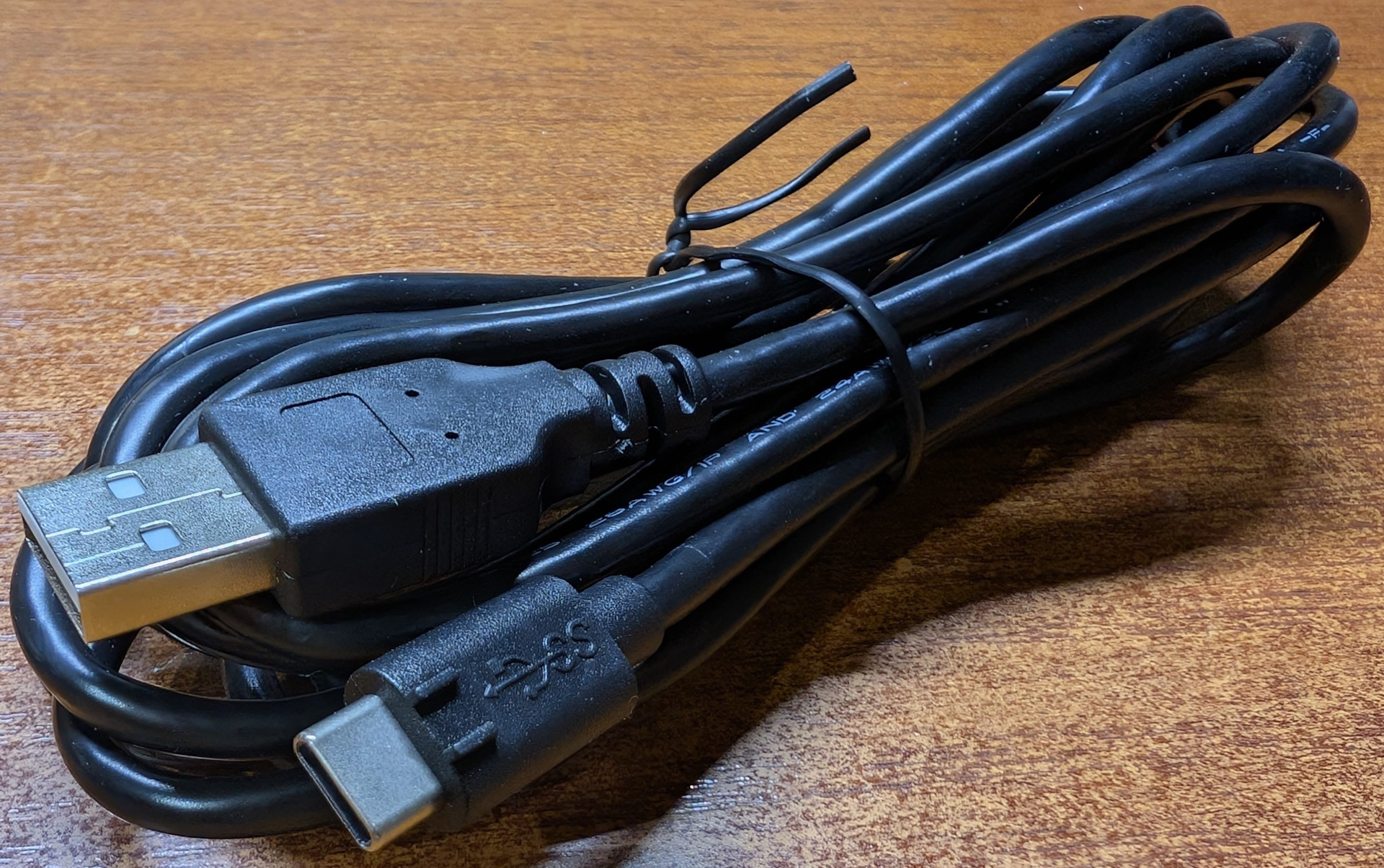

У VNCI 6154B сменили порт USB-B на USB Type-C и соответственно в комплекте идет кабель USB-A в USB-Type C

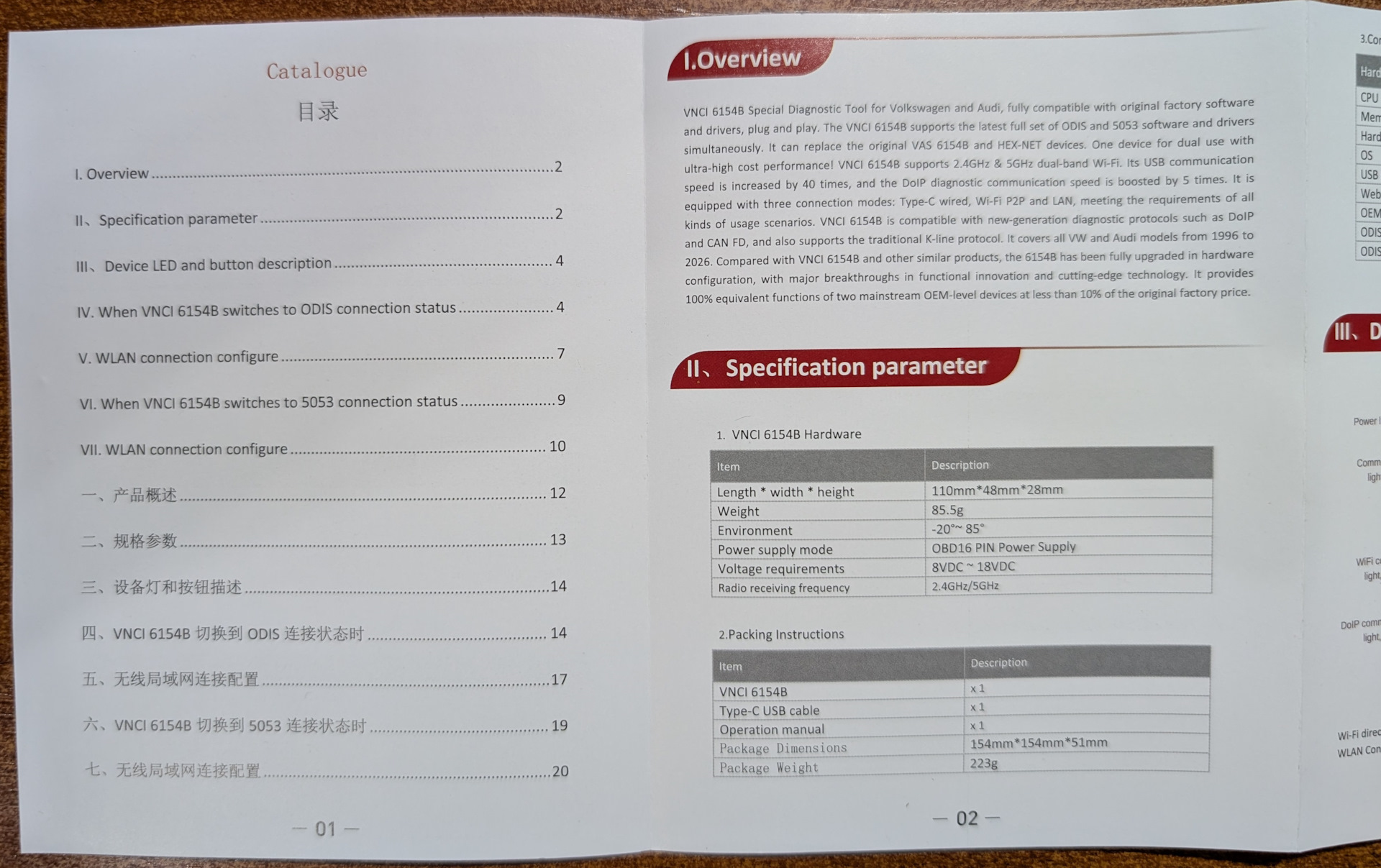

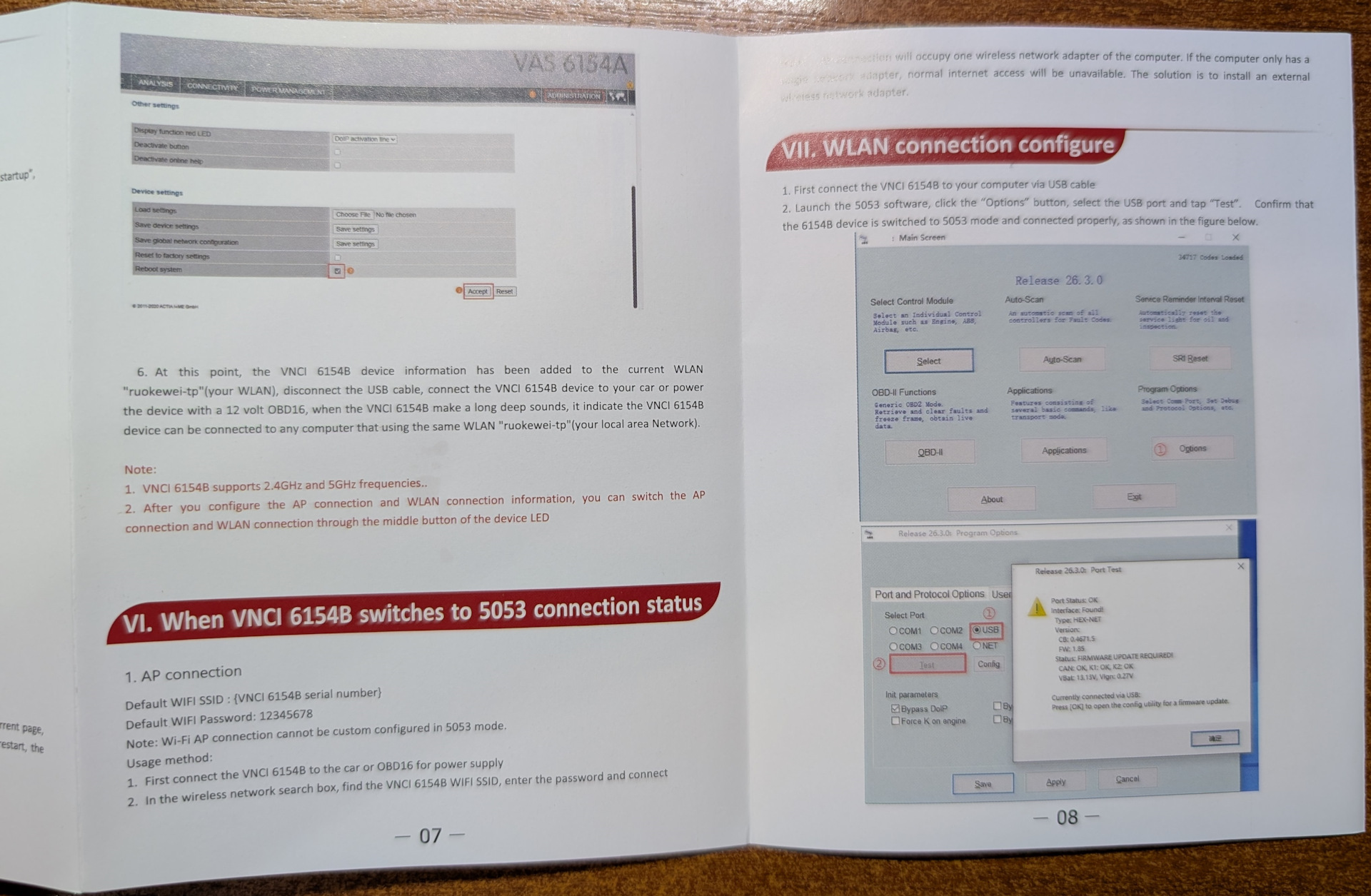

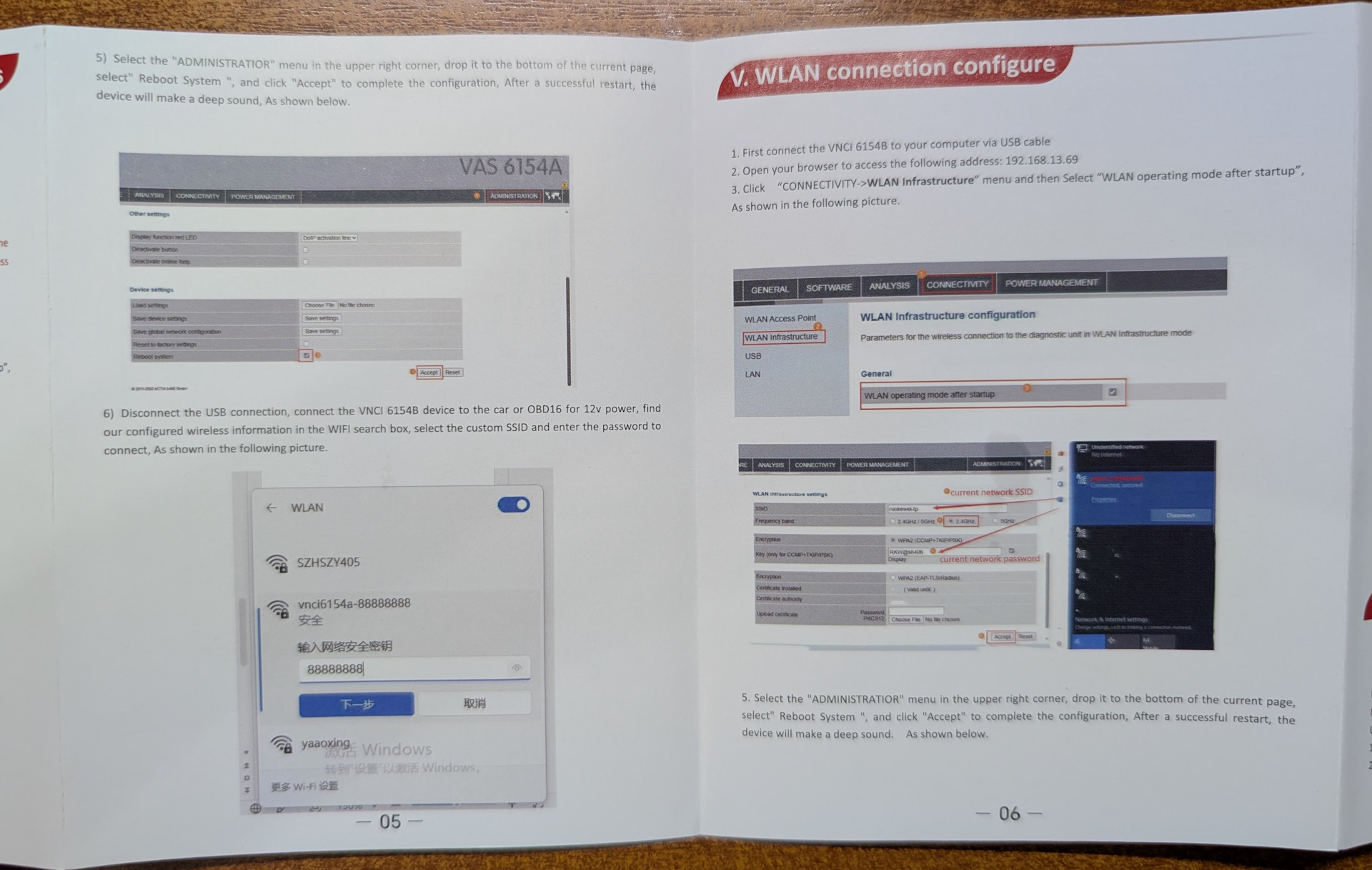

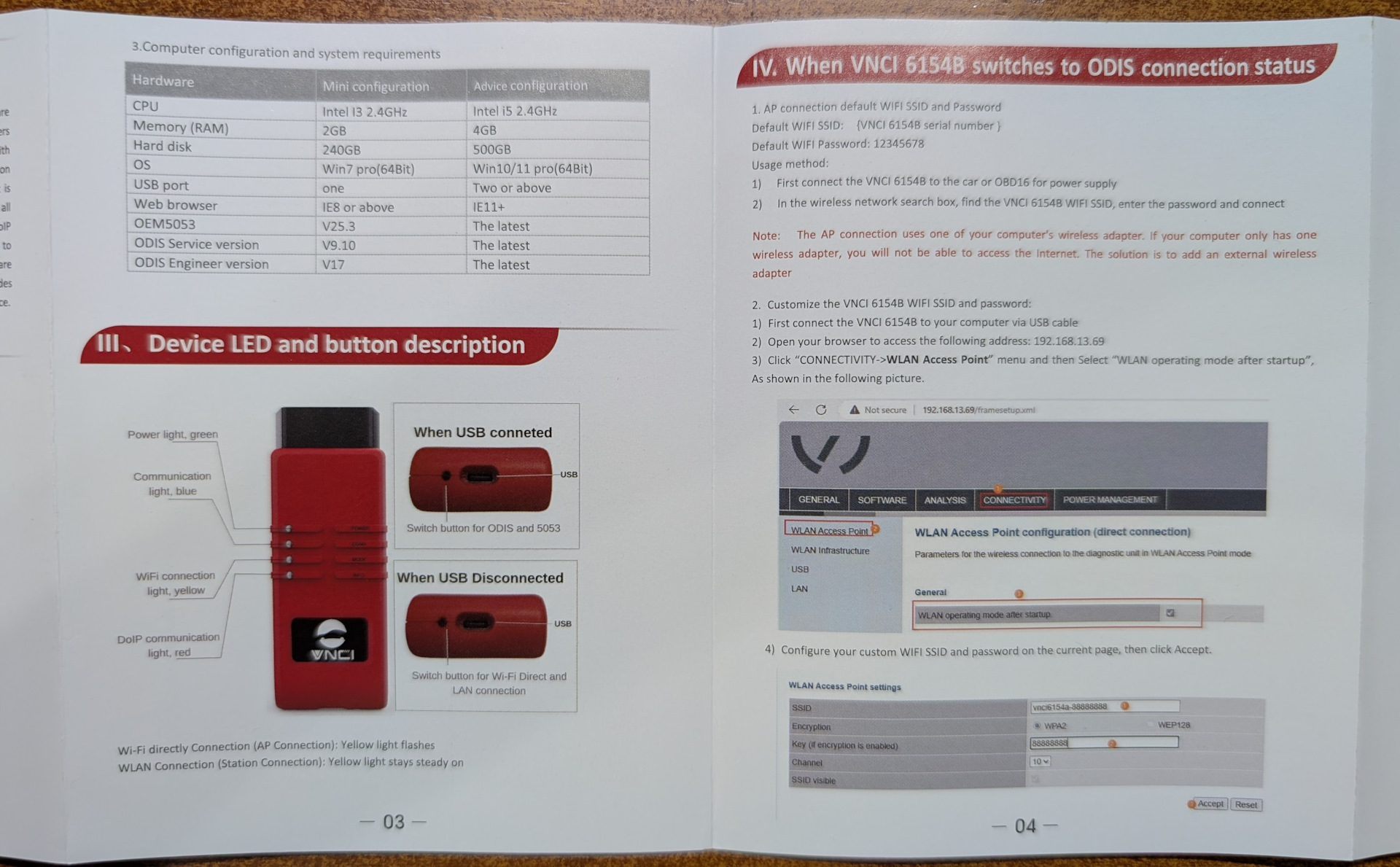

Вынимаем и внимательно читаем инструкцию:

Прочитали внимательно как и я? Подведем итог, что улучшили по сравнению с устаревшим VNCI 6154A:
1. Скорость USB порта увеличили с 12 Мбит/c до 480 Мбит/c (теперь она в точности как у оригинала VAS 6154A)
2. Скорость DoIP увеличили с 20 Мбит/c до 100 Мбит/c
3. Wi-Fi модуль стал поддерживать диапазон 5ГГц
4. Добавили режим 5053 (эмуляцию HEX-NET). Все верно — адаптер работает с VCDS без всяких патчей!

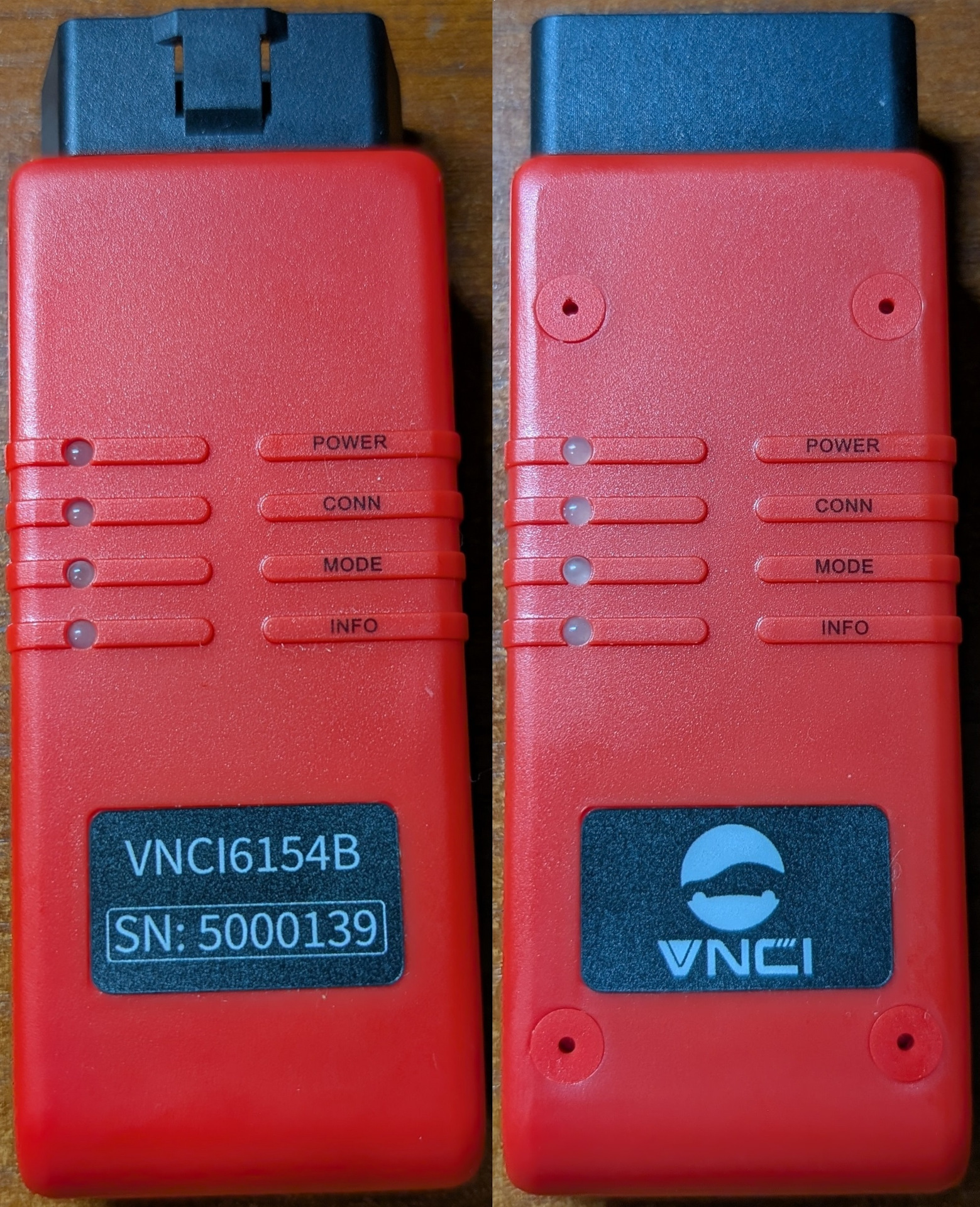

Вид адаптера сверху и снизу

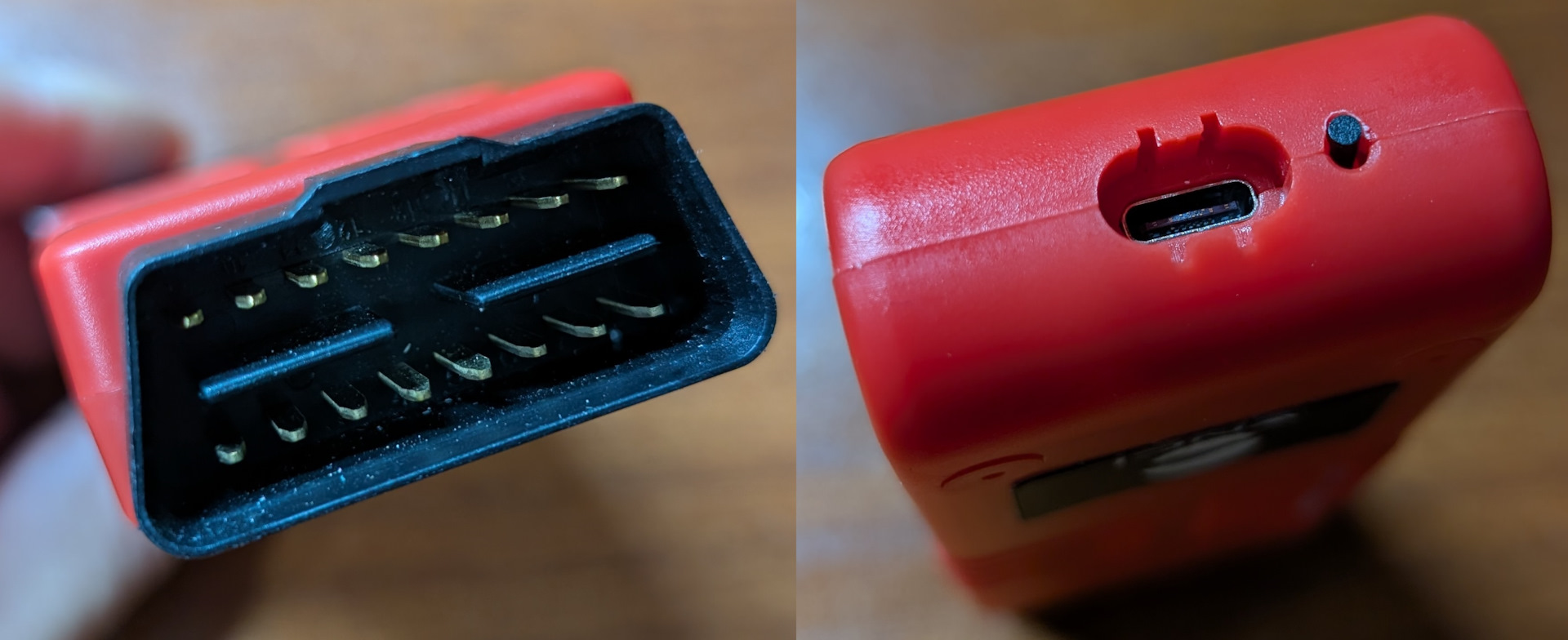

Вид со стороны OBD2 коннектора и сзади

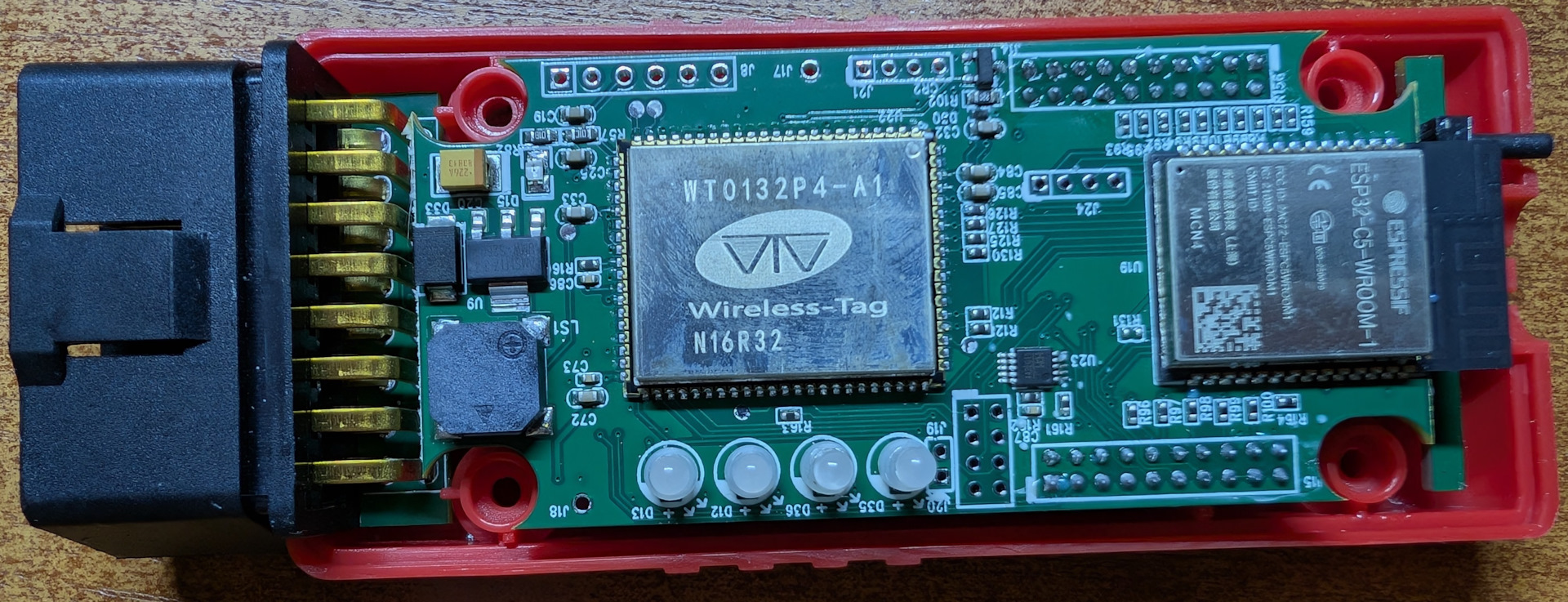

Снимаем крышку и внимательно осматриваем верхнюю сторону верхней платы

Сердцем нового адаптера является модуль Wireless-tag WT0132P4-A1.
Внутри модуля находится мощный индустриальный процессор ESP32-P4 32-бит RiSC-V Dual-Core 360 МГц, L2MEM(кеш): 768 Кбайт, ROM(флеш): 128 Кбайт.
Маркировка N16R32 указывает на объем PSRAM(оперативная память) 32 Мбайт.
Кроме процессора в модуле находится 16 Мбайт NOR флеш с операционной системой FreeRTOS.
Именно во флеш вышеописанного модуля находится эмулятор HEX-NET адаптера.

Справа скраю платы находится модуль Espressif ESP32-C5-Wroom-1, поддерживающий 2.4 и 5 ГГц dual-band Wi-Fi 6 (802.11ax) и скорость до 150 Мбит/c макс. В данном модуле также находятся процессор ESP32-C5 embedded 32-bit RISC-V single-core 240 МГц, ROM 320 Кбайт, HP SRAM 384 Кбайт и LP SRAM 16 Кбайт.

Мелкий 10-ногий чип посредине, это аналоговый переключатель на 550МГц WCH CH442E.
В левом нижнем углу находится динамик-пищалка.

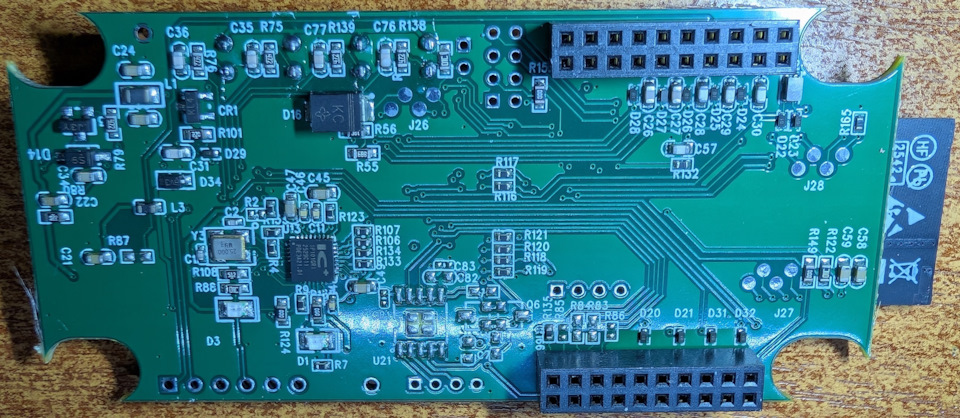

Снимаем и переворачиваем верхнюю плату

Здесь находится IC Plus IP101G Single Port 10/100 MII/RMII/TP/Fiber Fast Ethernet трансивер, благодаря которому DoIP разогнали до 100 Мбит/с.

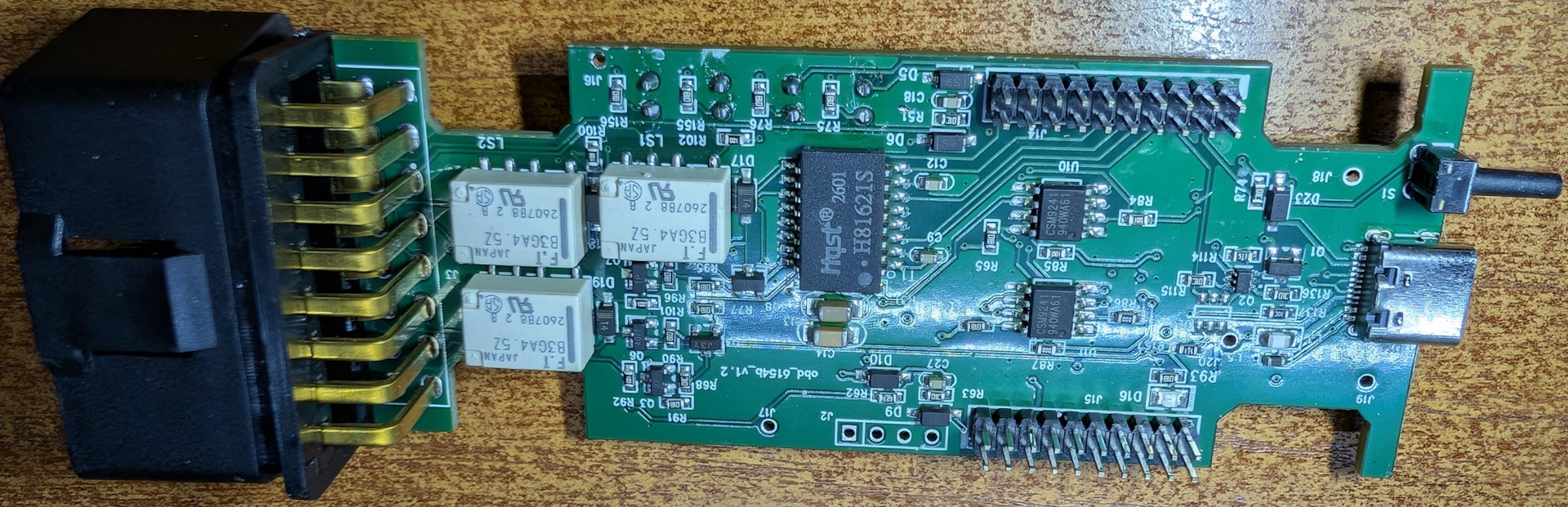

Верх нижней платы

Fujitsu FTR-B3GA4,5Z 3шт — реле, такие же как у оригинала VAS 6154A.
H81621S ультратонкий ethernet трансформатор.
CSM9241 2 шт KL-линии

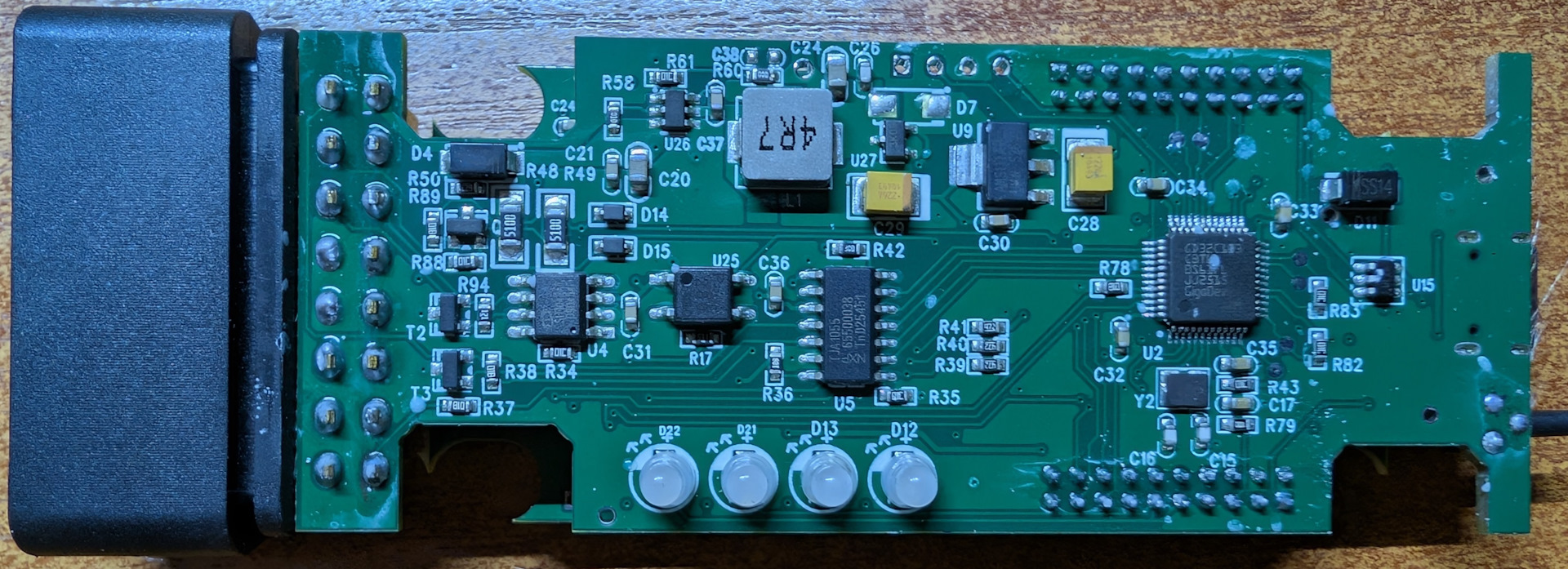

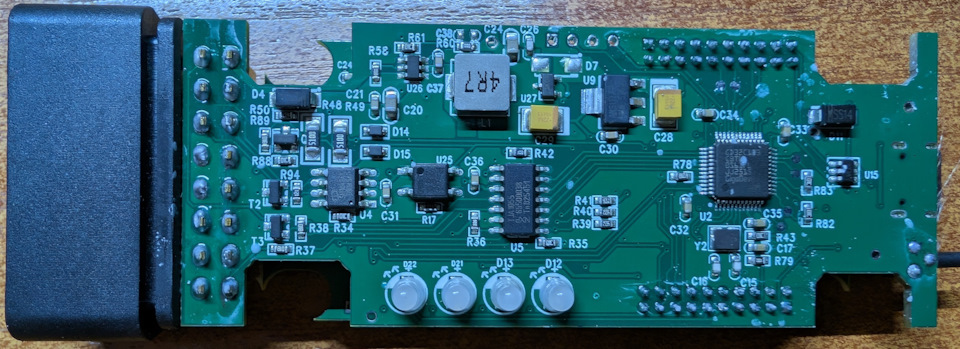

Низ нижней платы

Слева направо:
SIT1042AT контроллер CAN протокола, поддерживающий 5Mbps CAN FD flexible data rate
NXP TJA1055 Enhanced fault-tolerant low-speed CAN transceiver applications up to 125 kBd
GigaDevice GD32C103CB Arm® Cortex®-M4 32-bit MCU 120MHz, 128KB Flash, 32KB SRAM. Integrates USART+UART, I2C, SPI, CAN-FD, USB FS OTG 12 Mbit/s, I2S, EXMC (External Memory Controller) as well as other digital and analog peripheral resources. Микроконтроллер является клоном STM32F103 и это в точности тот же чип, который используется в VNCI 6154A. Судя по тому, что от него идут дорожки к чипам CSM9241, его оставили чтоб не переписывать заново многострадальный код для протоколов KWP2000/TP20 работающих по KL-линии.
Также от него дорожки идут и к чипам отвечающим за CAN шину и следовательно работать с такими блоками будет ровно также как и VNCI 6154A.

Начало использования адаптера

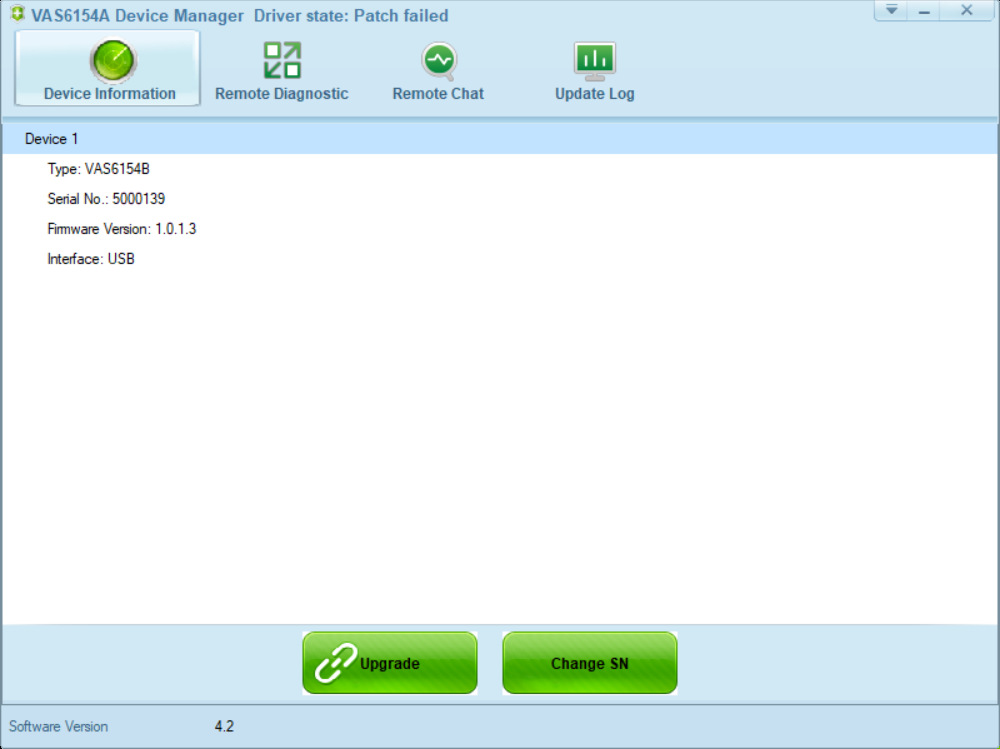

Перед началом использования адаптера обязательно устанавливаем VNCI_6154A_DevMngr_Setup_x86_4v2.exe или более новую версию и запускаем "VNCI 6154A Device Manager" с рабочего стола.
ПОЛЕЗНО ЗНАТЬ! Скачать актуальную версию можно со страничек производителя VNCIobd или FlyOBD

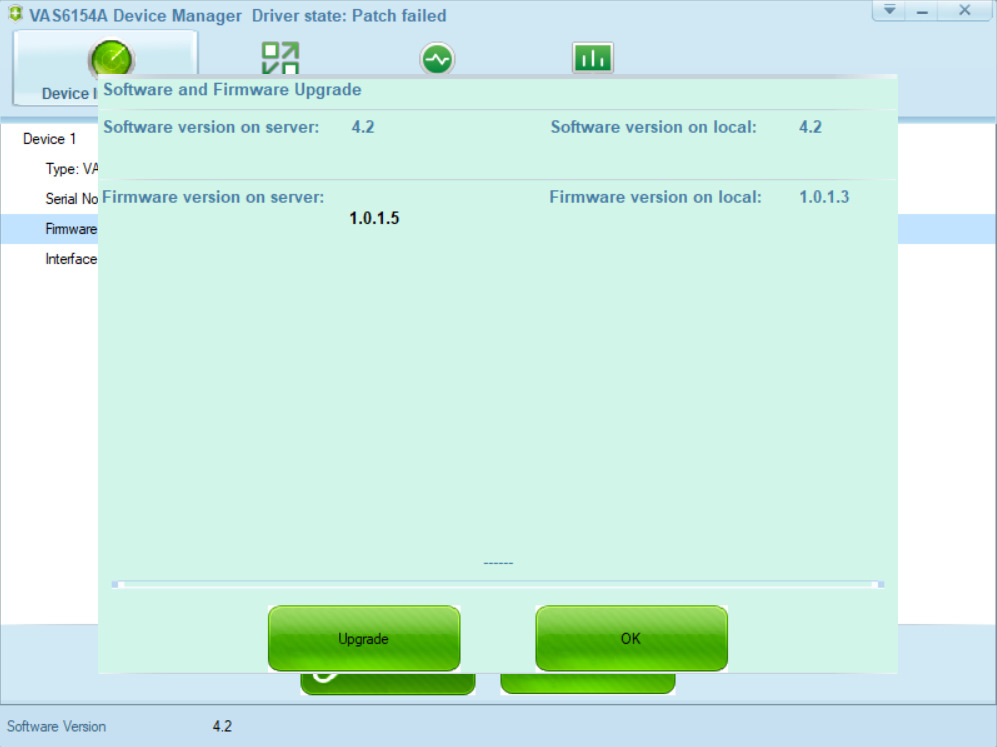

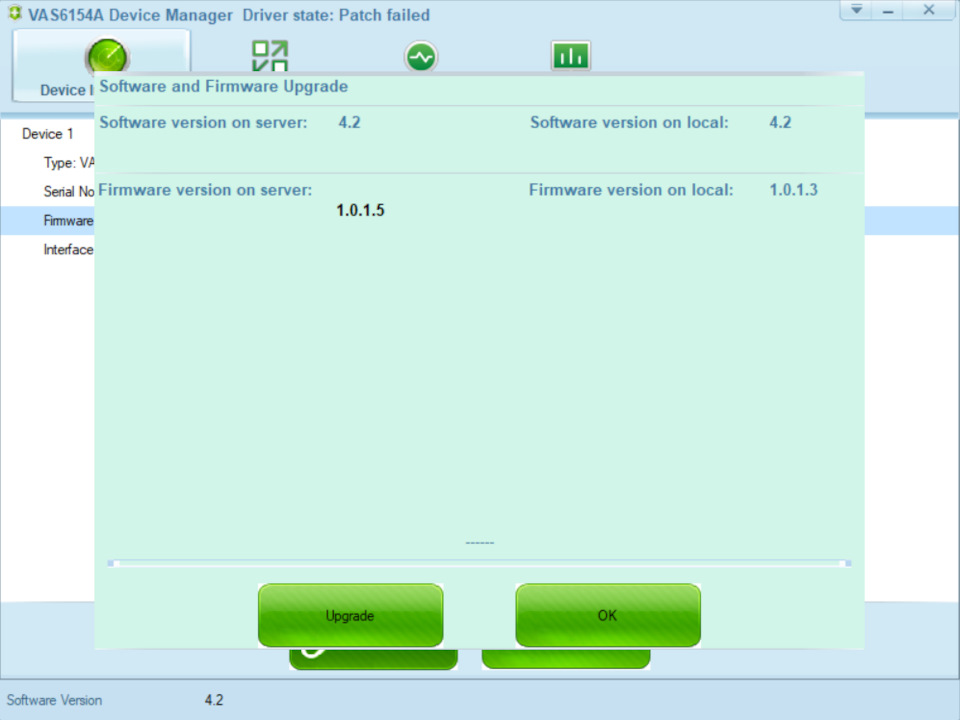

Нажимаем кнопку "Upgrade" и сразу видим, что есть новая версия прошивки:

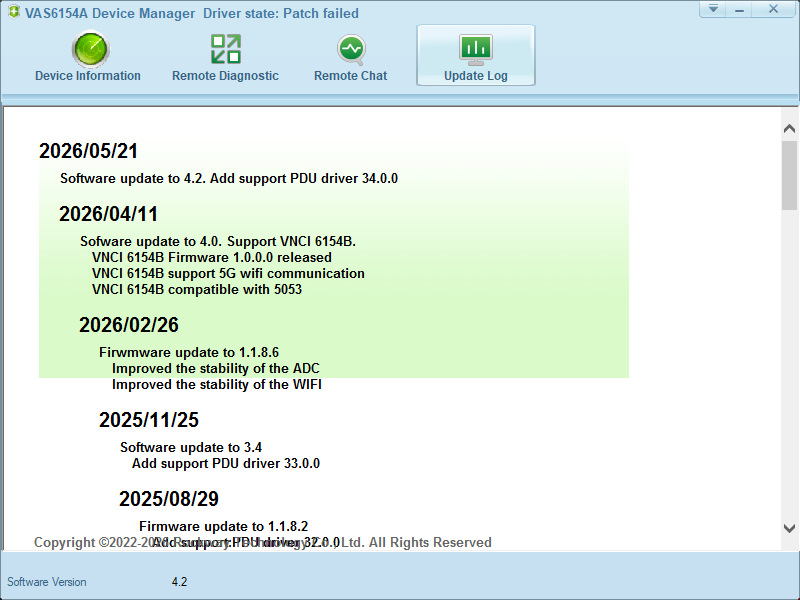

Если нажать на "Update log" видим, что по состоянию на 25.07.2026 г., поддерживаются D-PDU API 34.0.0 для ODIS

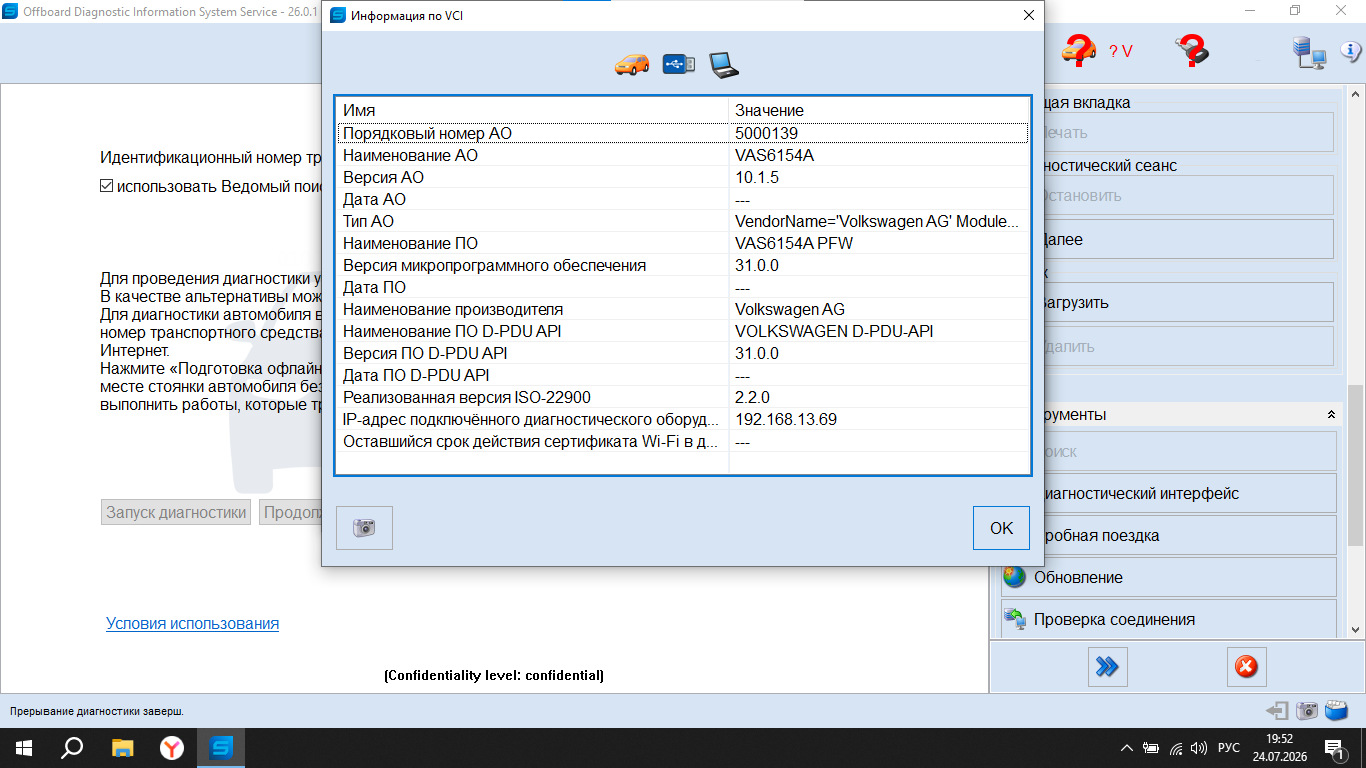

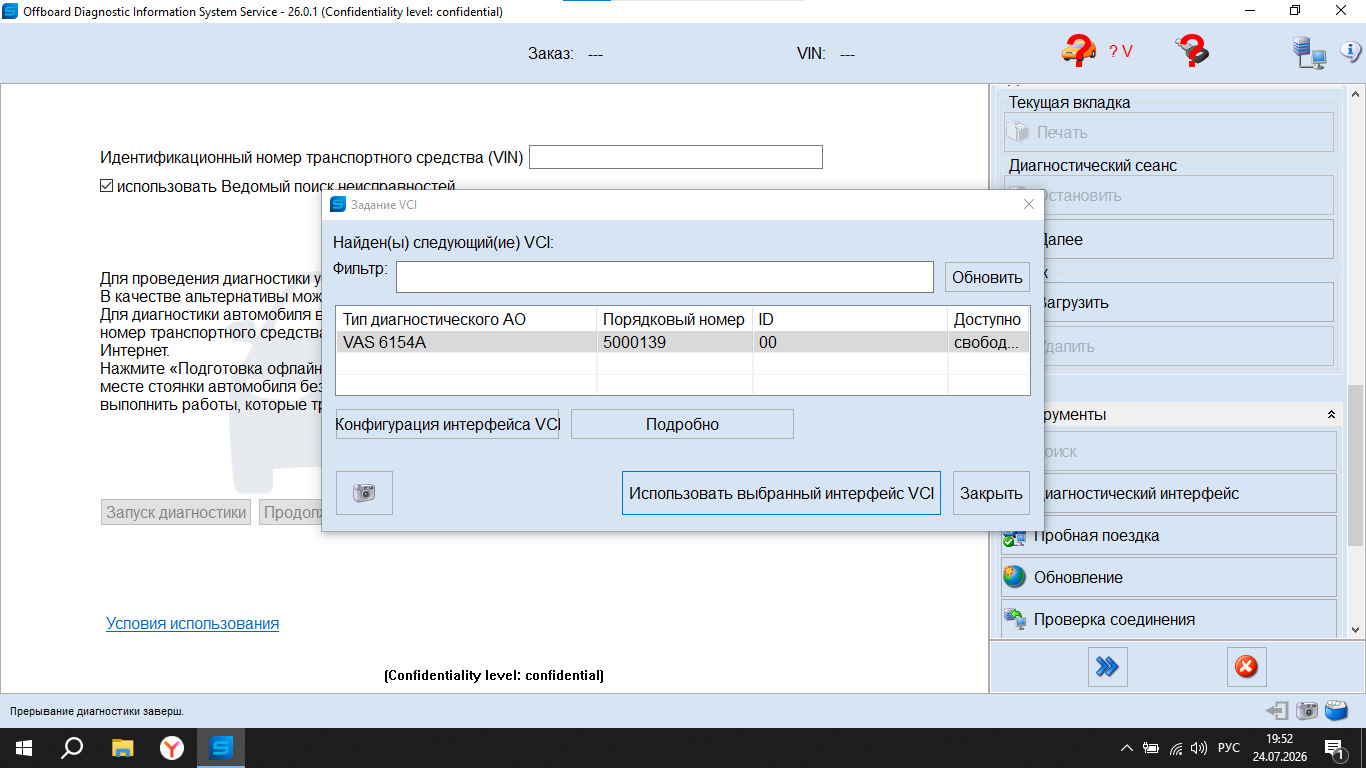

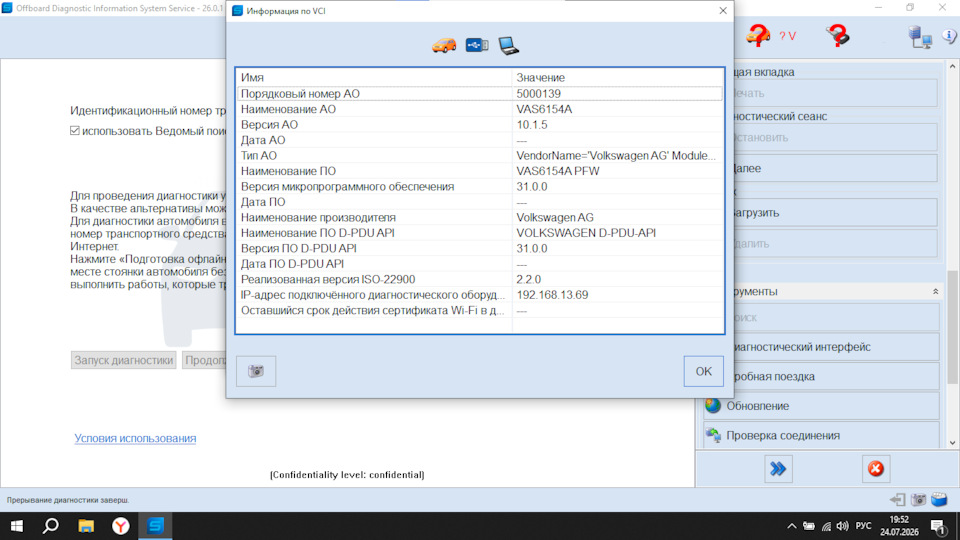

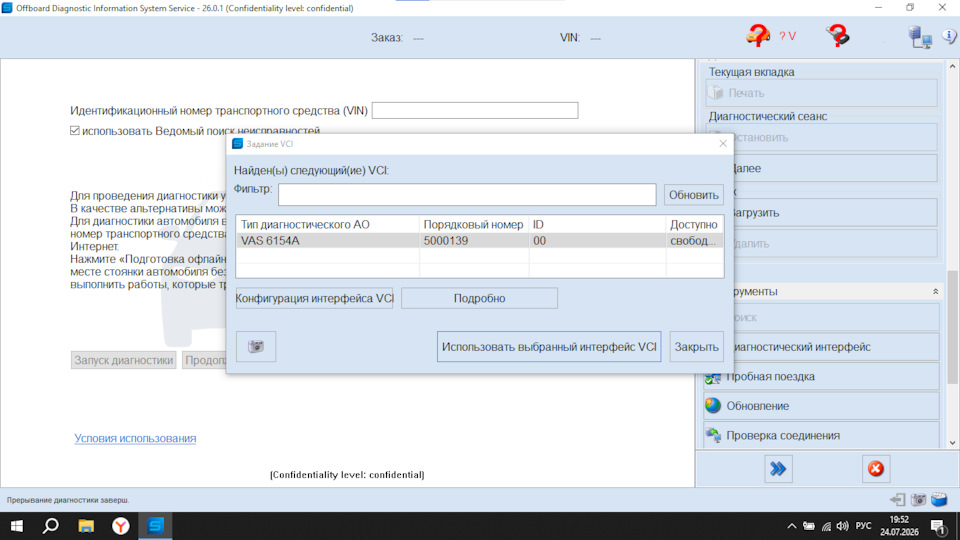

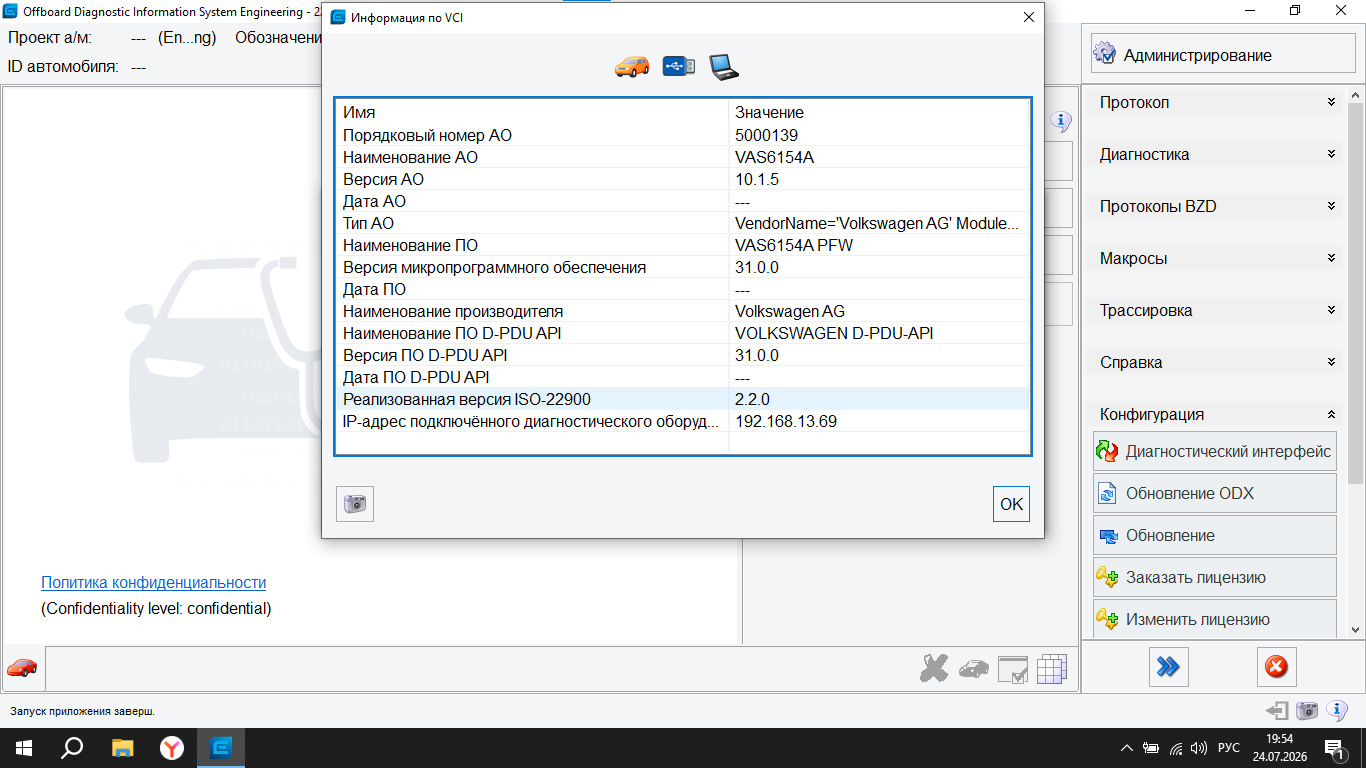

Проверяем видит ли ODIS-S 26.0.1 данный адаптер и какая установлена версия D-PDU API

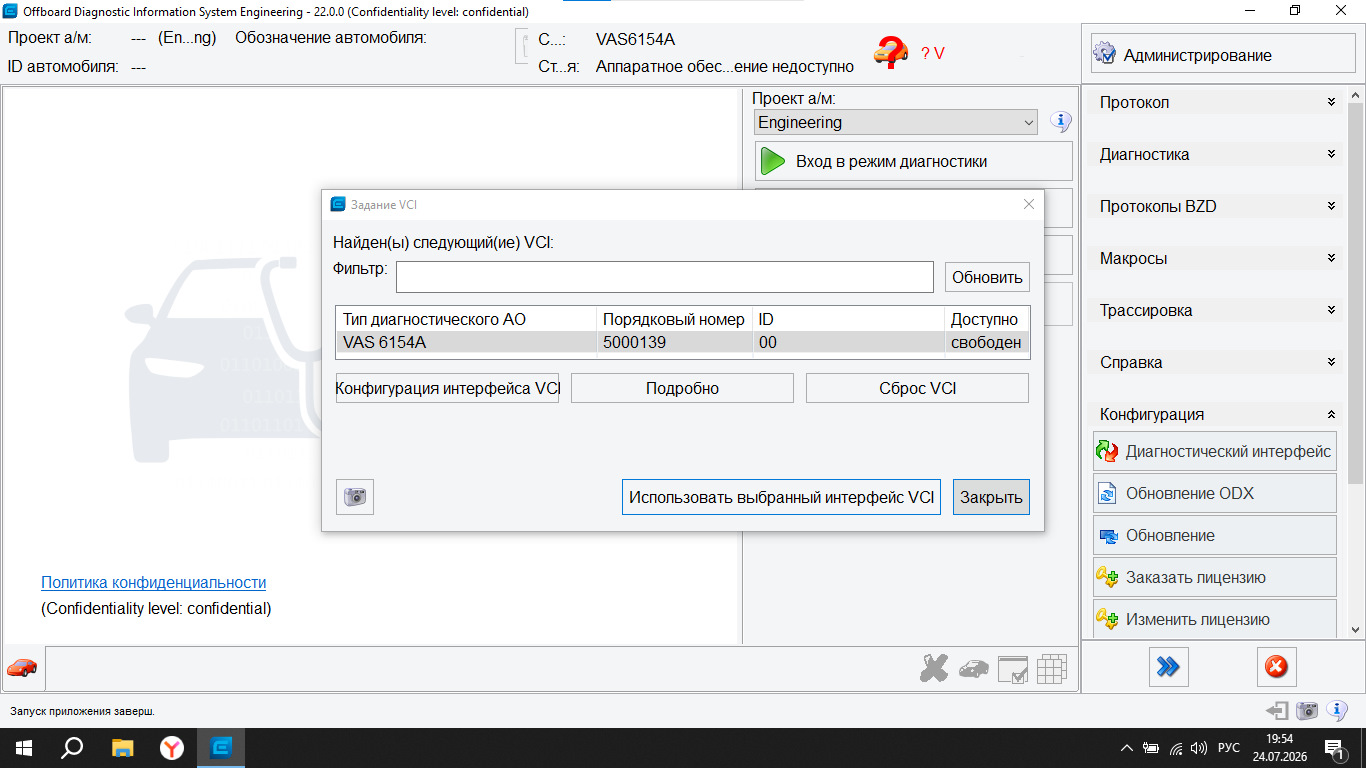

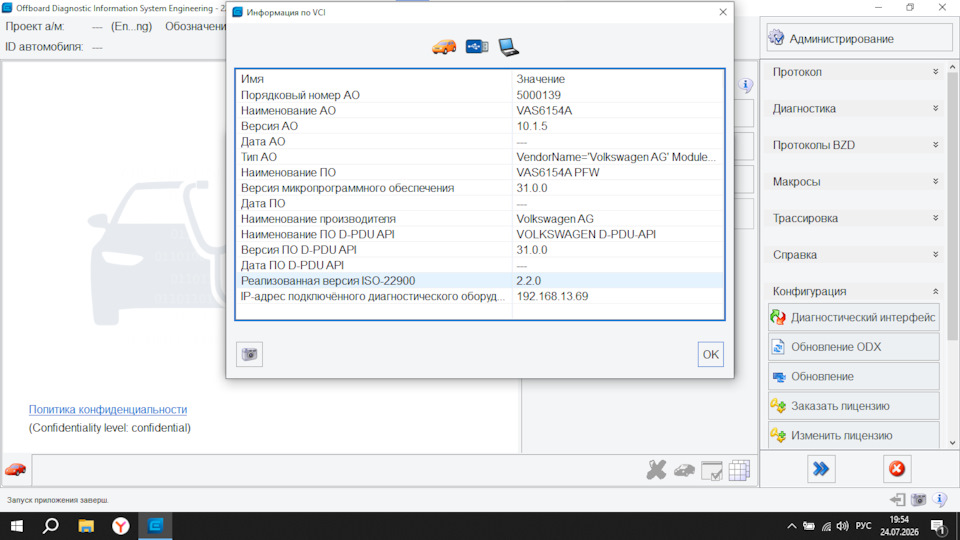

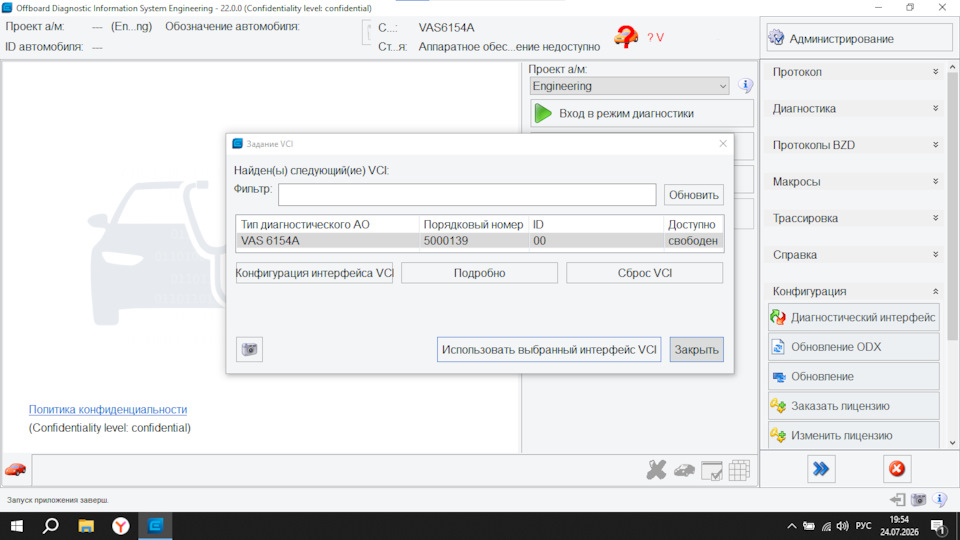

Ровно тоже самое проверяем в ODIS-E 22.0.0

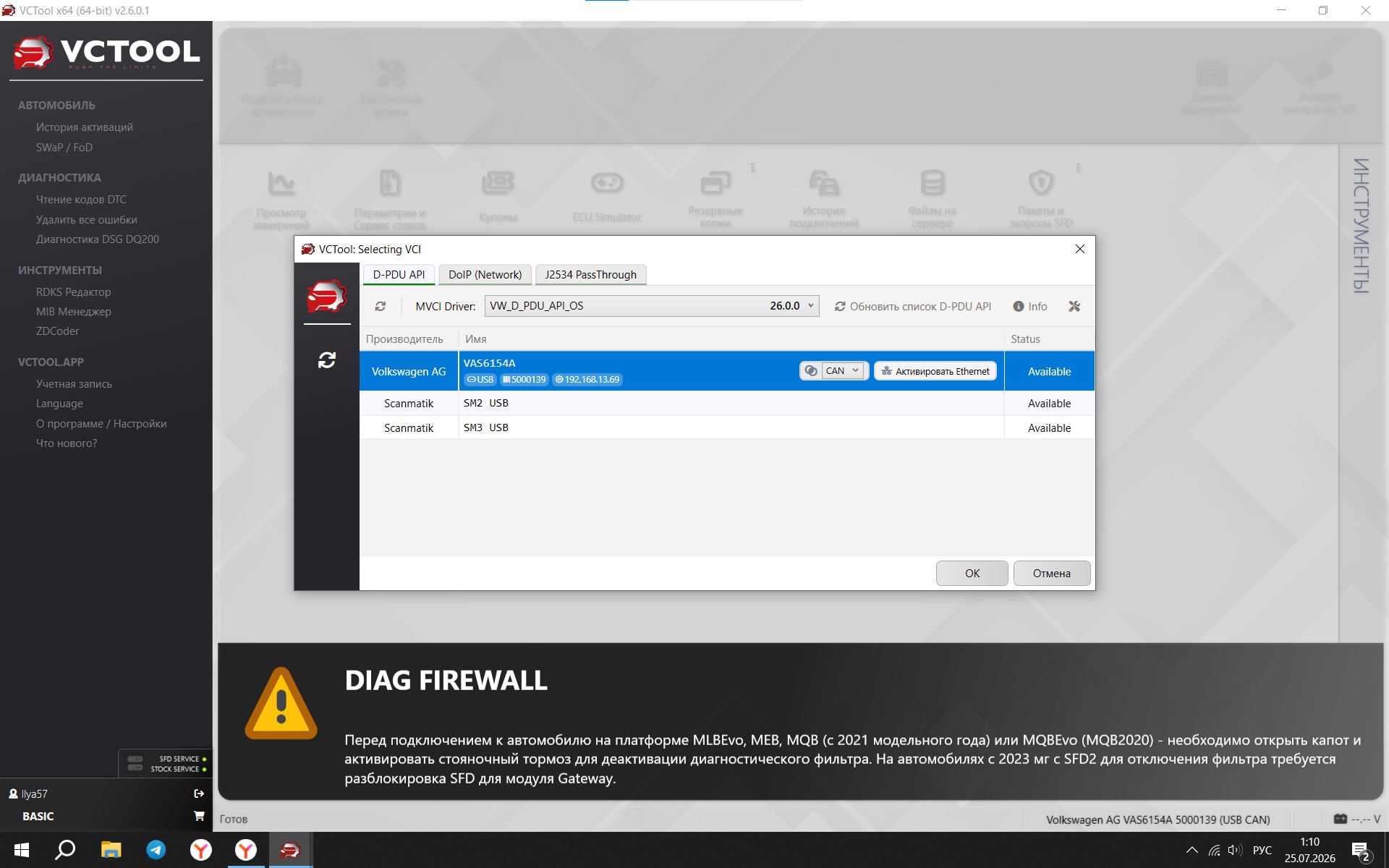

Для порядку также проверяем в VCTool v2.6.0.1

Работа в режиме HEX-NET

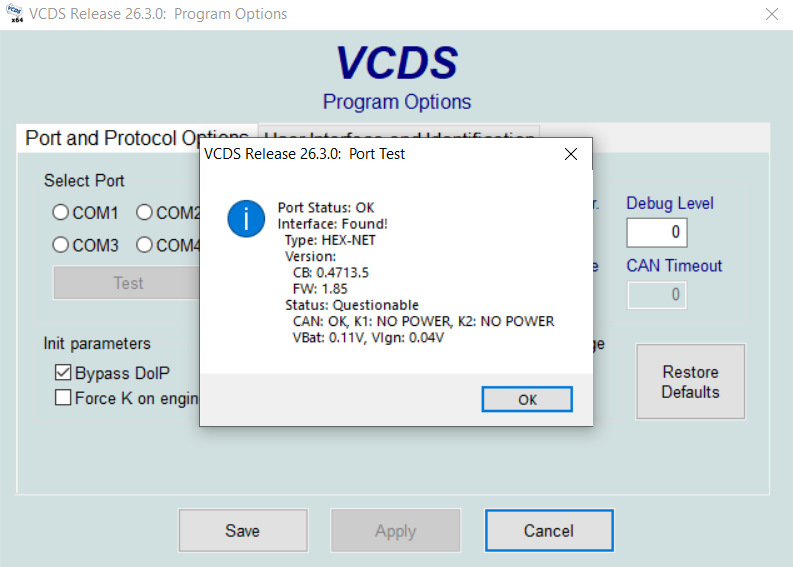

подключаем адаптер через USB порт к ноутбуку и нажимаем кнопку на адаптере. Далее устанавливаем и запускаем VCDS 26.3, заходим в Test и отображается приятная глазу картина

ПОЛЕЗНО ЗНАТЬ! Адаптер содержит лицензию исключительно для английской версии VCDS. Немецкая, русская и прочие работать не будут.

Мои наблюдения и мысли:
Шустрые парни из северозападного политехнического университета реверс-инжиниринга в Шеньжене, смогли не только сравнять VNCI 6154B по мощности с оригиналом VAS 6154B, но еще и добавить режим HEX-NET (5053), обеспечив возможность работы с VCDS.
Теперь можно не жонглировать адаптерами и использовать VNCI 6154B как для ODIS, так и для VCDS.
Владельцам автомобилей где блоки работают по протоколам UDS/CAN и KWP2000/TP20 с вероятностью 99% менять VNCI 6154A на VNCI 6154B нет смысла, так как обвязка CAN и KL-line осталась старой.
Как VNCI 6154B будет шить прошивки по KWP2000/TP20, тоже большой вопрос.

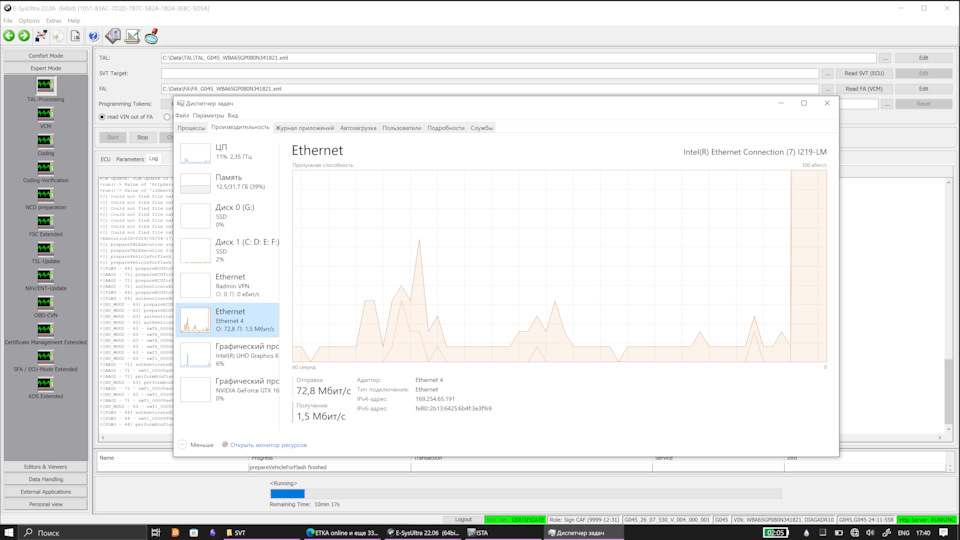

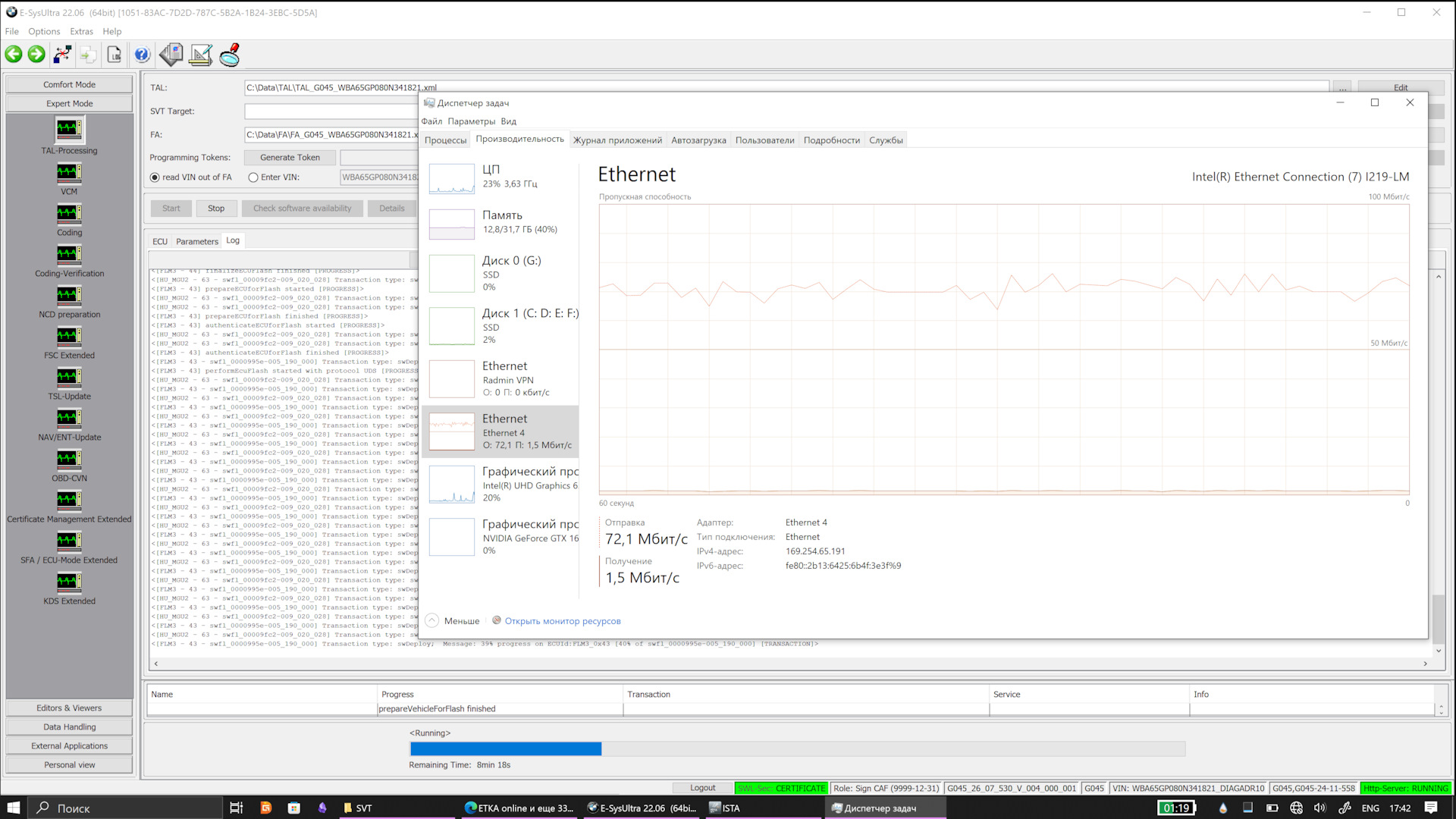

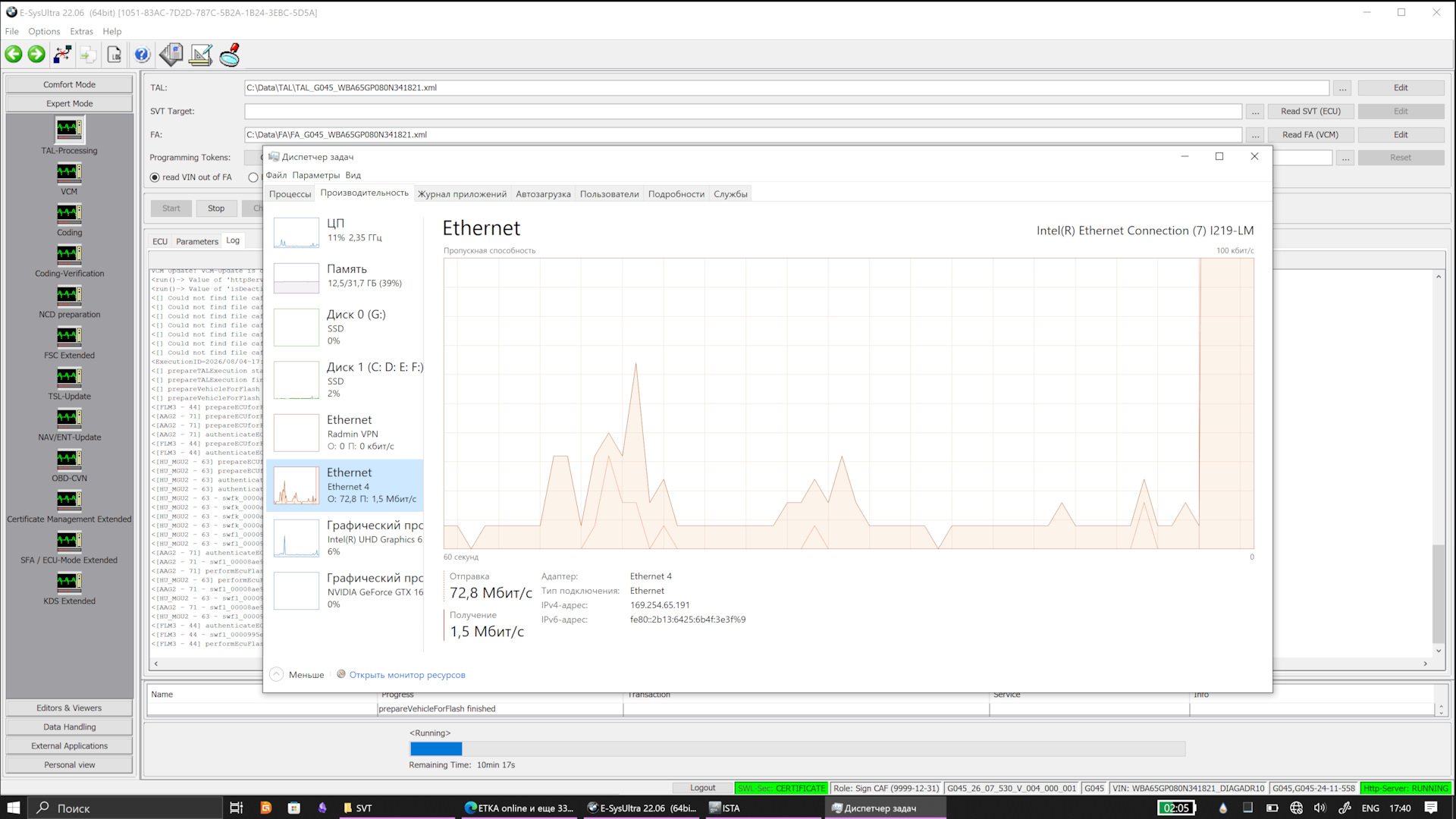

Увеличение скорости DoIP пока тоже вызывает вопросы, ведь найти автомобиль с блоками работающими по DoIP на скорости более 20 Мбит/с надо постараться, и шить их можно сверхбюджетным адаптером ENET.

ПОЛЕЗНО ЗНАТЬ! Официальная цена данного адаптера по состоянию на 25.07.2026 г. $189.
