Для желающих могу помочь с проведением данной либо какой то другой процедуры на Вашем авто.
Сегодня мы поговорим о замене всего что было перечислено в заголовке. В общем как многие наверное знают или догадываются главным в этом деле является демонтаж стойки амортизатора всборе, а дальше уже приступаем к ее разборке и замене необходимых частей: либо самой стойки амортизатора, либо пружины, либо опорного подшипника, либо опоры либо пыльника амортизатора.
Сразу могу сказать что это жутко грязное дело в зиму заниматься подобным ремонтом, далее все фото сделаны на машине, которая перед заменой побывала на мойке) Да и подумайте несколько раз перед осуществлением данного ремонта самостоятельно — дело довольно трудозатратное.
Итак начнем.
Снимаем три скобы, крепящие жабо внизу ветрового стекла.
Далее для доступа к верхним болтам левой стойки нам необходимо приподнять жабо, но нам мешает это сделать левый поводок стеклоочистителя. Приступаем к его демонтажу. Подцепляем пластиковый колпачок и откручиваем гайку на 13. Демонтируем поводок съемником, сдернуть рукой думаю нереально т.к. посадочный вал конусный.
Снимаем колесо и откручиваем ступичный болт двенадцатигранной головкой на 24, чтобы ступица не вращалась можно нажать на тормоз, либо вставить отвертку в суппорт, тем самым зафиксировав его.
Откручиваем болтик на 10, крепящий кронштейн тормозного шланга, датчика АБС и датчика износа колодок.
Откручиваем стойку стабилизатора от стойки амортизатора, гайка на 18, придерживаем от проворачивания головкой spline M6. До замены я бы рекомендовал посмотреть на состояние стойки и при необходимости заодно заменить ее.
Откручиваем рулевой наконечник от кулака, гайка 18, придерживаем от проворачивания головкой torx 30.
После того как открутили гайку, съемником снимаем прикипевший наконечник.
Откручиваем три гайки на 16 крепления шаровой опоры к рычагу.
Далее выкручиваем болт, крепящий стойку к кулаку, гайка 18, spline M14.
Выдергиваем ШРУС из ступицы.
Вбиваем подходящий клин в ступицу чтобы высвободить стойку.
Можно конечно сначала открутить стойку от чашки, но по моему опыту так выходит попроще.
Зачищаем резьбу верхних болтов от грязи и проливаем WD-40.
Приподнимаем жабо и откручиваем три болта головкой на 13.
Все, стойка снята, приступаем к ее разбору: для этого сначала стягиваем пружину.
Головкой на 21 откручиваем гайку со штока, тем самым можно сказать заканчиваем разбор стойки.

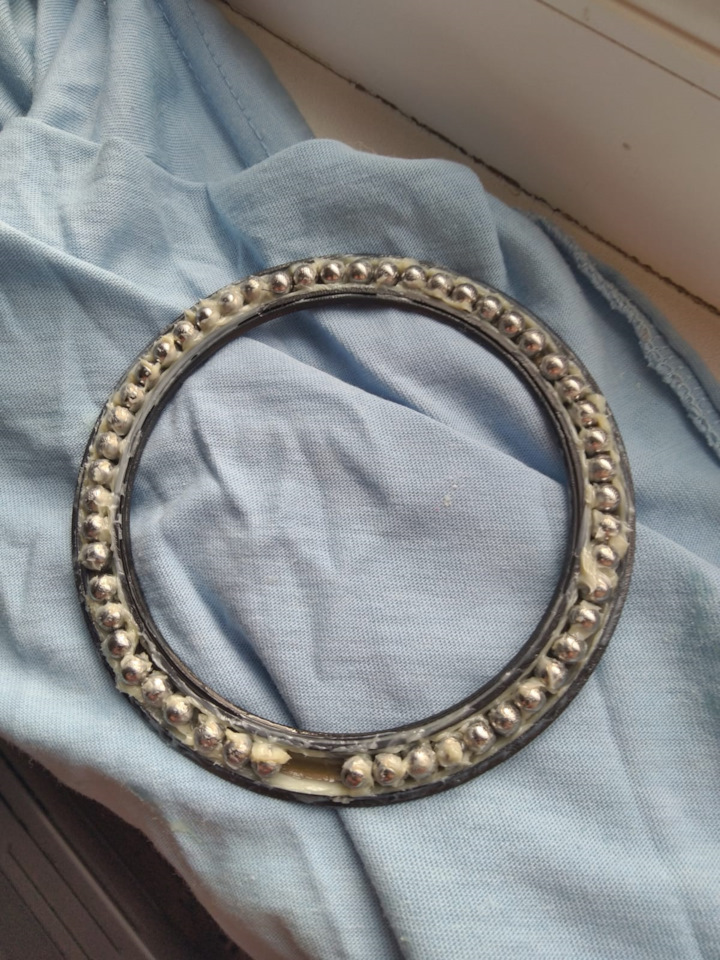

Ради интереса разбираем старый подшипник.
В общем при любых манипуляциях со стойкой я бы менял сразу опору, подшипник и отбойник с пыльником, стоит все это вроде не дорого, а снимать стойку еще раз очень не хочется если вдруг в процессе демонтажа окажется что то из этого в плохом состоянии. Новый подшипник обязательно разбираем и добавляем смазки.
Заправляем пыльник в корпус подшипника, зайти должен плотно.

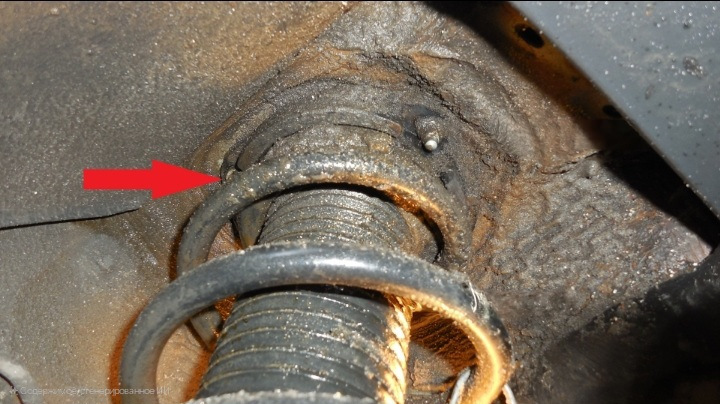

Ориентируем нижний виток пружины в паз на нижней чашке амортизатора.
При монтаже опоры обращаем внимание на стрелки сверху, они должны быть в положении, показанном на фото, а именно относительно кронштейна под стойку стабилизатора. Заворачиваем гайку штока.
Теперь со вставленным клином в ступицу запихиваем стойку на место, мне проще делать именно так как показано на фото, нежели прикрутить стойку, а потом мучиться насаживая снизу кулак.
Ну в общем далее все собираем в обратной последовательности.
Я предпочитаю закупить все болты и гайки новые, хотя бы потому что это подвеска и есть риск того что это закиснет или слижется и придется срезать болгаркой, вот примерный список (проверяйте сами, может отличаться в зависимости от года выпуска авто):
2 отбойника 1k0 412 303 m,
2 пыльника 6n0 413 175 a,
2 подшипника 1k0 412 249 b (6n0 412 249 e),
2 опоры 1 k0 412 331 c,
6 болтов крепящих стойку сверху n 101 277 07,
6 гаек крепления шаровой опоры n 103 320 02,
2 центральных болта стойки n 909 548 02 + 2 гайки для них же n 101 064 02.,
4 гайки стойки стабилизатора (можно и две штуки если не планируется откручивать стойку от стабилизатора, если стойка под замену то в комплекте с ней должны быть эти гайки) n 015 081 6,
2 болта ступицы приводного вала wht 005 437,
2 гайки рулевого наконечника n 909 429 02,
2 гайки на шток амортизатора n 910 216 01.
Ну вроде все, если хоть кому то было интересно значит не зря писал)
