В свое время человек с цифровым ником 996034 предложил мне прислать его плату комфортных поворотников, чтобы я попробовал ее инсталлировать в Лагуну 3, а также нарисовал схемы для подключения в Лагуны и Меганы 3-ого поколения… Плата была экспериментальной и одна функция в ней заработала не совсем верно и потребуется ее доводка, возможно разработчик и с ней уже решил вопрос… Это включение аварийки при движении задним ходом…
Кстати, не путать данную плату с неким подобием удлинителей поворотов, которые продаются на многих сайтах, так как в них схема подключения и алгоритм работы реализованы иначе и у вас будут с ними косяки…
В целом вещь при перестроениях весьма удобная, уже катаюсь с ней в районе полутора месяцев…
Отдельное спасибо безотказному человеку romaharoma35, который в очередной раз приютил меня в своем гараже…))) Видео работы платы в самом низу записи… По подключению к Меганам 3 и Флюенсам отпишусь также ниже, пока о Лагунах…
Плата имеет примерно такой вид
Я место подключения выбрал непосредственно у ЦЭКБС, который находится сверху над блоком предохранителей в салоне… Перед подключением необходимо отключить АКБ…При желании можно подключить и в более удобных местах, но потребуется прокладка дополнительных проводов, что мне делать не хотелось…

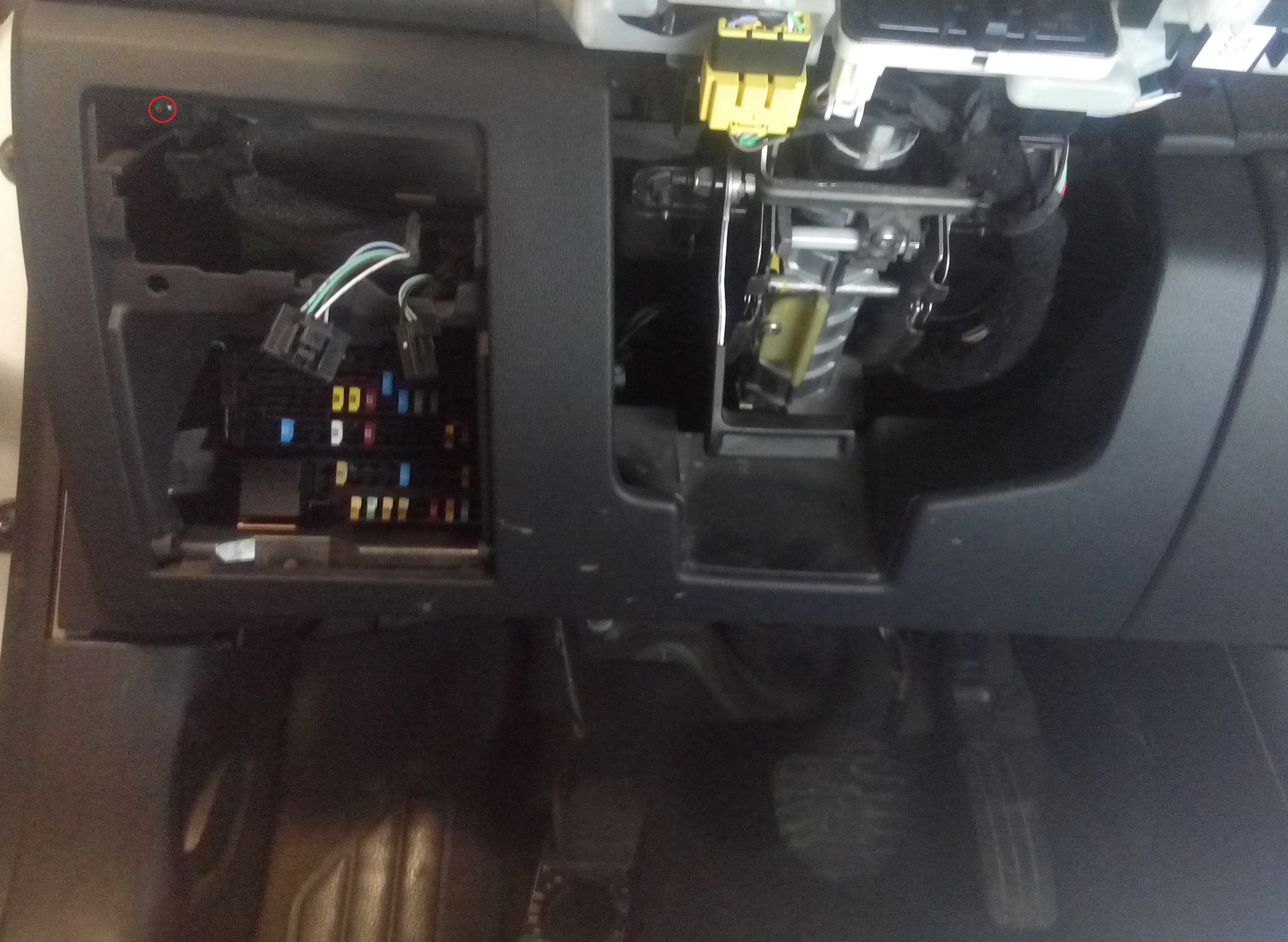

Вытаскиваем ящичек слева от рулевой колонки и блок с кнопкой отключения ESP, колесиками регулировки угла наклона фар и интенсивности подсветки…
И выдергиваем накладку, которая держится на нескольких защелках… Дальше откручиваем еще один винт Т20 справа от блока предохранителей, чтобы блок можно было опустить вниз и открыть доступ к коммутационному блоку ЦЭКБС…
Нам в нем потребуется три разъема…
Подключение производим согласно этой схемы…
Где обозначены цвета проводов подключаемой платы и цвет штатной проводовки в нужных нам пинах…
Черный 12-ти пиновый разъем, куда подключаем два желтых провода с платы…
Затем подключаем питание платы 12В, красный и черный провод в 4-х пиновый разъем черного цвета…
В этих двух разъемах контакты легко вынимаются из корпуса разъемов…А вот с 40-ка пиновым разъемом серого цвета не так все просто, решил просто зачистить три нужных провода подальше от разъема…)
Сюда подключаем два розовых провода платы на 6-ой и 7-ой пин, а два белых провода вместе на 10-ый пин разъема…
Я сначала подключил в этом разъеме провода наоборот, то есть скрутив два розовых вместе, а два белых в 6-ой и 7-ой пин…Согласно опыта подключения на Рено более ранних моделей, схемы которых я систематизировал здесь "Комфортные поворотники" для Рено
И вставил разъемы в ЦЭКБС…
Подали напругу на АКБ, щелкаю рычажком в одну сторону, а у меня моргают габариты…) Щелкаю рычажком в другую сторону, а у меня моргает дальний…))) Поржали с Ромой, что за ерунда и оставили до следующего вечера…)
На следующий день решил проверить, неужели это я выбрал не те провода по схеме штатной проводки…) Решил проверить и прозвонить подключение "стрекозы" до разъема в рулевой колонке…
Вроде все правильно до разъема на "стрекозу", тогда решили разобрать и ее…)
Решили с разработчиком попробовать перекинуть розовые и белые провода местами… И все заработало как надо…)
Привел все в божеский вид
Если у вас вдруг при нажатии рычажка в одну сторону — моргают противоположные поворотники, то, возможно, вы перепутали местами между собой два розовых провода платы…Либо между собой — два желтых…Тогда достаточно поменять местами два провода одного цвета…

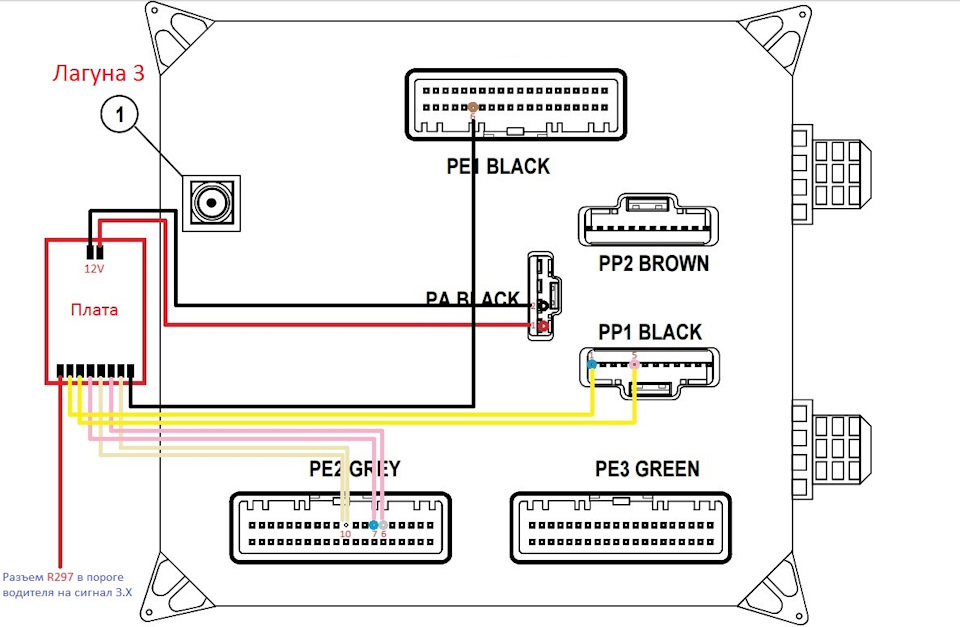

На всякий случай скидываю схему для подключения платы комфортных поворотников с работающей функцией включения аварийки при движении З.Х…Если разработчик довел ее до конца…
Разъем R297 находится в пороге у водителя
Ну и собственно все по Лагуне 3…) Единственный неприятный момент, что изредка, при очень слабом поджиме рычажка — может быть чуть более короткий интервал между 1-ым и 2-ым промаргиванием…Но это не особо напрягает…)
Теперь немного по Меганам 3 и Флюенсам… С доступом к ЦЭКБС тут попроще, так как подторпедник откручивается и сдергивается полностью…)
Схема подключения…
Ну и сама работа платы на Л3, где при втором нажатии на рычажок можно заметить небольшой косячок с интервалом промаргиваний…Который, повторюсь, не особо мешает…)
