И так господа, в двухлетнем возрасте своего авто (точнее 1 год 11 месяцев и 5 дней), при пробеге не многим больше 40 000 км., и я столкнулся с такой проблемой, как сломанные провода в жгуте водительской проводки.

Признаков такой поломки множество (не открывается дверь, горит подушка безопасности, не работают стеклоподъемники и т.д.), лично я обратил внимание на то, что в водительской двери перестали работать динамики. Когда вскрыли гофру, то оказалось там уже четыре провода сломанные, на семи треснутая изоляция и только два целых.
Ну как оказалось, это распространенная болезнь Superb, хотя на предыдущих своих шкодах я с таким не сталкивался.
Несмотря на то, что автомобиль ещё практически месяц на гарантии, я принял решение самостоятельно устранять эту проблему так, как с этими уродами с «ВМ Сургут», которые у нас ОД, уйдёт больше нервов, времени и расходов на поездки, кто с ними сталкивался, тот меня поймёт.
Короче говоря, поехал я к другу в гараж, и мы всё сделали с перкурами за три часа.
И так переходим к теме самого ремонта проводки.
Начинаем со снятие облицовки двери водителя, которую проводили с помощью китайского набора

Снятие:
-Выключить зажигание и все потребители электроэнергии.
— Снять ручку с элементами управления для стеклоподъемника (в зависимости от комплектации автомобиля) с зажимов.
— Отсоединить разъем внешнего зеркала и стеклоподъемника (в зависимости от комплектации автомобиля).

— Вынимаем плафона освещения около дверного пространства, который находиться в нижней левой части двери (в данной инструкции забыли его упомянуть). Снимается легко, без каких либо проблем. Просто подковыриваем его плоской лопаткой в верхней части и вытягиваем на себя.

– Вывернуть винты (поз. 2) — 4 Н*м.

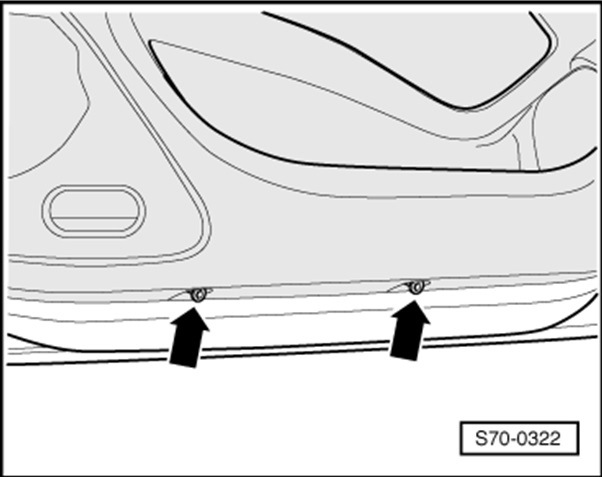

– Снять нижние винты крепления облицовки двери (поз. 1 ) — 1,1 Н*м.

Снять с зажимов облицовку (поз. 1) с динамиком и выключателем блокировки двери.
Снять разъем (поз. 2) с динамика и выключателя блокировки двери.

Вывернуть винты (поз. 1) — 1,1 Н*м.
— Осторожно последовательно освободить облицовку двери из зажимов, например, клином для демонтажа -3409-.
— Отсоединить разъем внутреннего освещения ручки двери, диода иммобилайзера и лампового индикатора двери (в зависимости от комплектации автомобиля).
— Разъединить трос привода внутренней ручки двери.
— Вынуть облицовку двери (поз. 3) из автомобиля.

(Установка выполняется в обратной последовательности.)
Далее переходим к самой проводке:
— Отсоединяем разъем от стойки. Для этого сначала нажимаем на верхнюю часть гофры, чтобы освободить имеющиеся там фиксаторы, после чего приподнимем её вверх и отводим в сторону двери. После этого отводим вниз имеющийся на разъеме фиксатор (на фото желтого цвета), с его помощью он и выходит с зацепления.

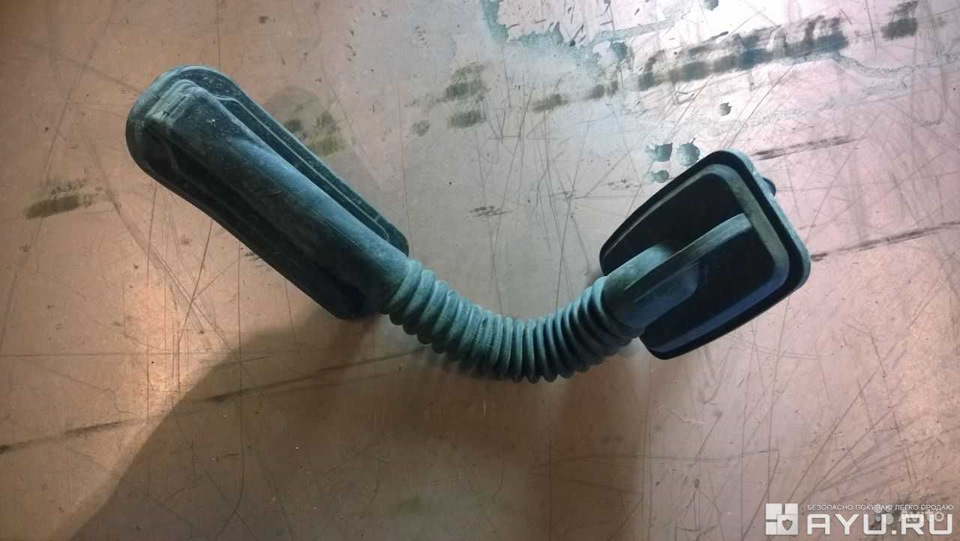

— Снимаем второй край гофры со стороны двери. Для этого необходимо изнутри двери нажимать имеющиеся по бокам фиксаторы

и одновременно её выталкивать из двери в сторону стойки.
— Проталкиваем проводку в двери и достаем её для дальнейших манипуляций :)

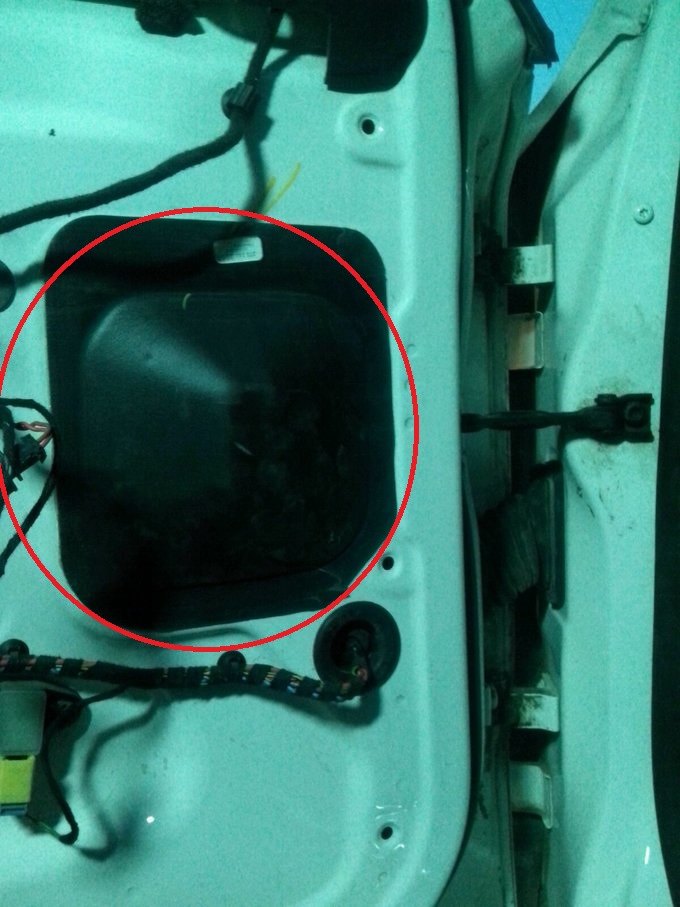

Лично я для удобства аккуратно канцелярским ножом срезал имеющийся на двери вот этот чехол

После чего на много лучше доступ к фиксаторам гофры и удобнее протаскивать проводку.
А всю проводку вытащил через это отверстие

Вот как это выглядело именно в моём случаи

Потом чехол приклеил на место.
Так же хочу обратить ваше внимание, что данный фиксатор

имеет как бы два положения. При установке обязательно его опускать на второе положение (в крайне нижнее положение), иначе фишка до конца не будет садиться и не будет контакта.
Надеюсь, что некоторые моменты с моей записи будут полезными и своевременными, несмотря на то, что если хорошо поискать на просторах инета, в том числе на данном форуме, то информацию по данной процедуре можно найти предостаточно.
P.S. Так, как мои фото по случайности были удалены (осталась одна фото), основное количество фото взято со свободного доступа в инете.
P.P.S. Репост приветствуется. делитесь со своими подписчиками, другим будет легче искать.
