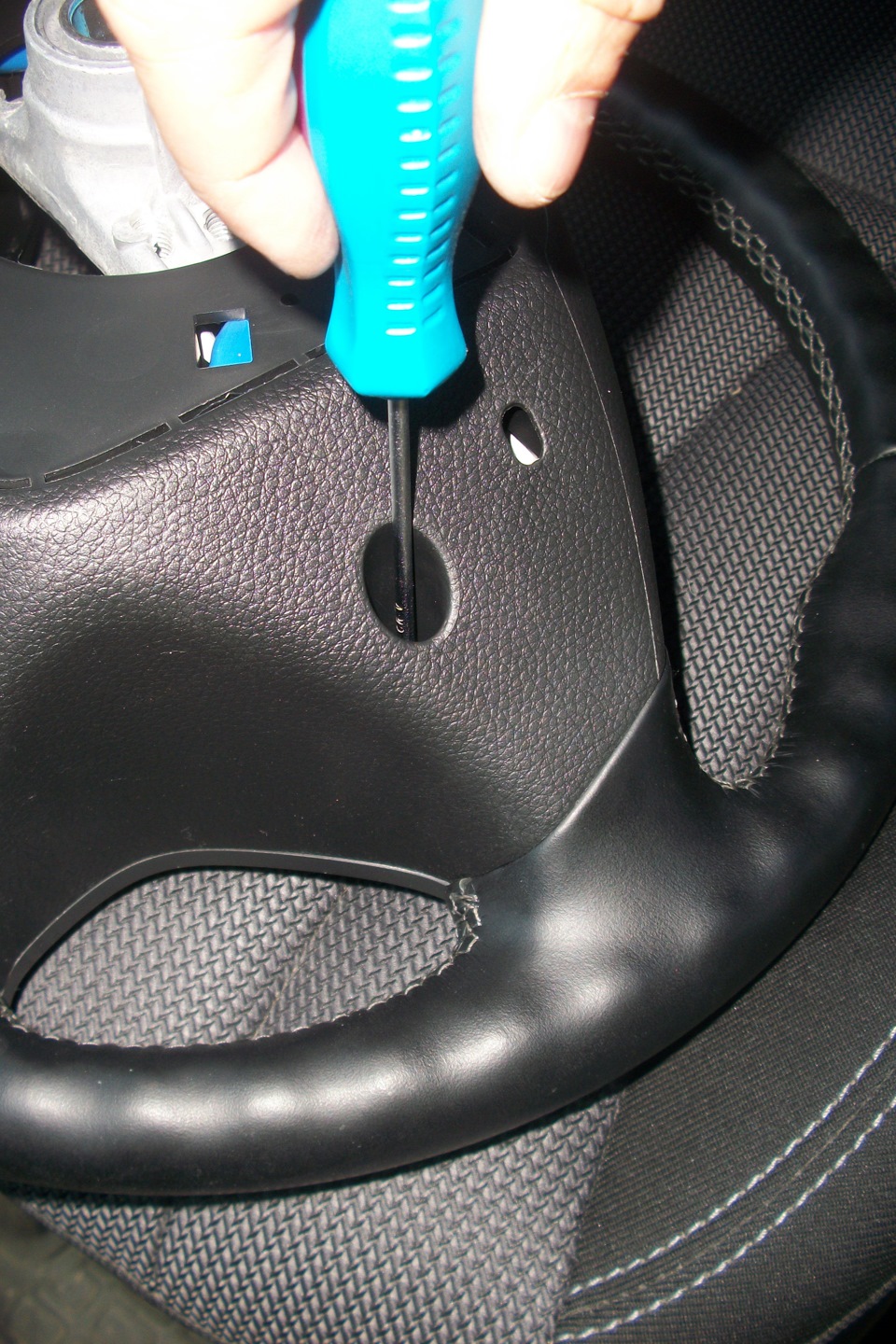

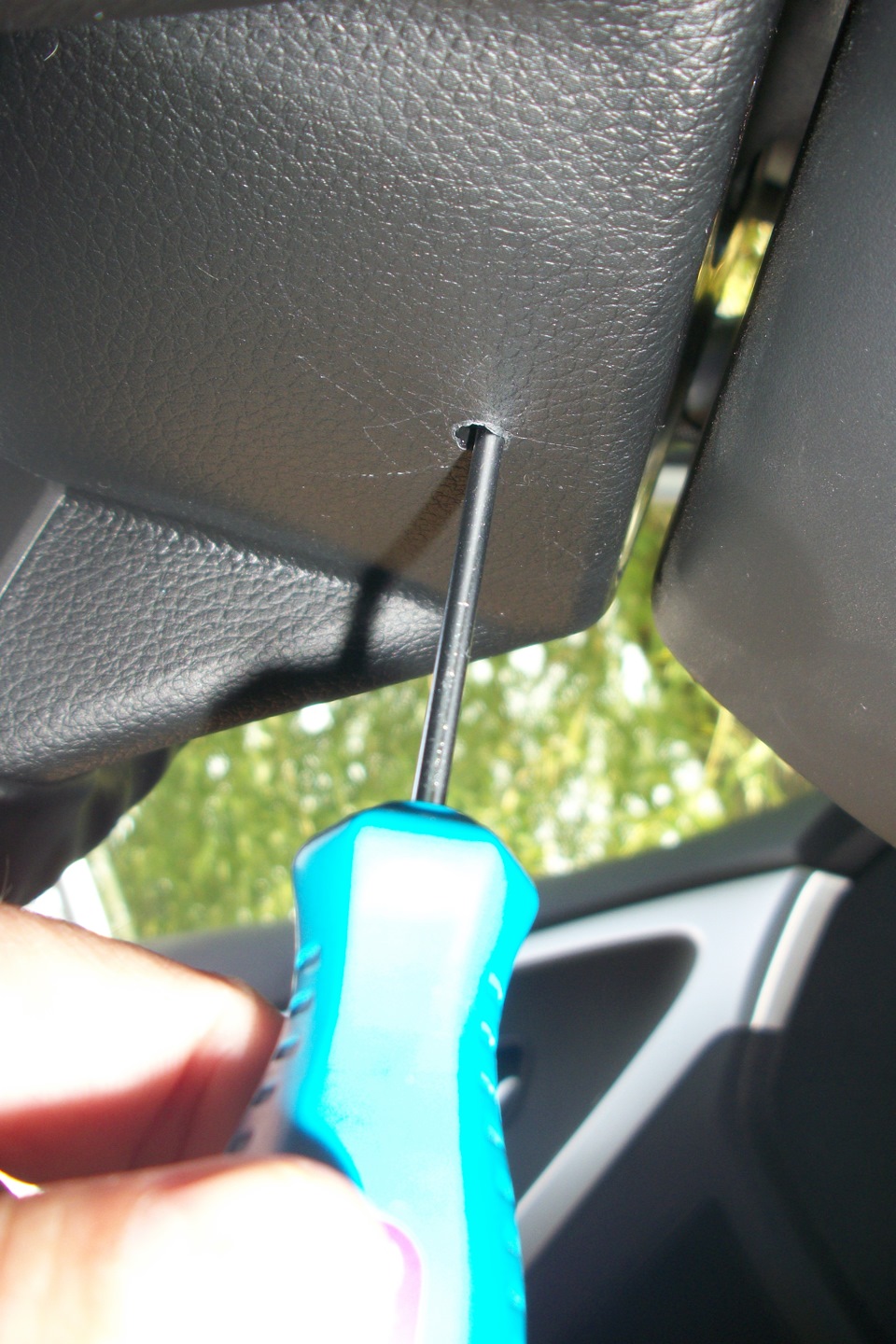

1. Необходимо отсоединить "минусовую" клейму аккумулятора авто, для того чтобы не сработала подушка безопасности. Подождав 5 минут тонкой крестовой отверткой снизу с тыльной стороны руля найти отверстие и нажав «отстегнуть» низ подушки безопасности.
2. Далее тоже самое проделать справа и слева с тыльной стороны на руле. Рядом имеются отверстия большего размера пока к ним не прикасаемся ( см. пункт 8)
3. Подушка безопасности «отстегнулась» со всех сторон. После этого поднимаем подушку вверх.

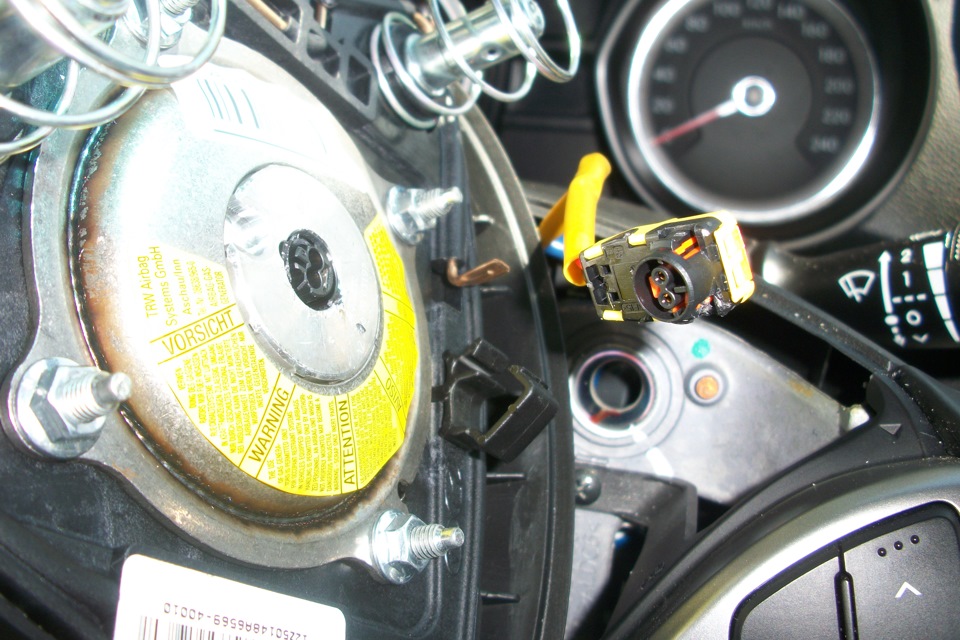

4. Видим тыльную сторону подушки безопасности в середине оранжевый разъем с оранжевым проводом.
Тонкой плоской отверткой отсоединяем разъема от подушки и раскрываем фиксатор черного цвета.
Подушка безопасности снята, аккуратно кладем её в безопасное место рядом.
5. Отсоединяем белый штекер «старой» проводки руля и провод заземления.

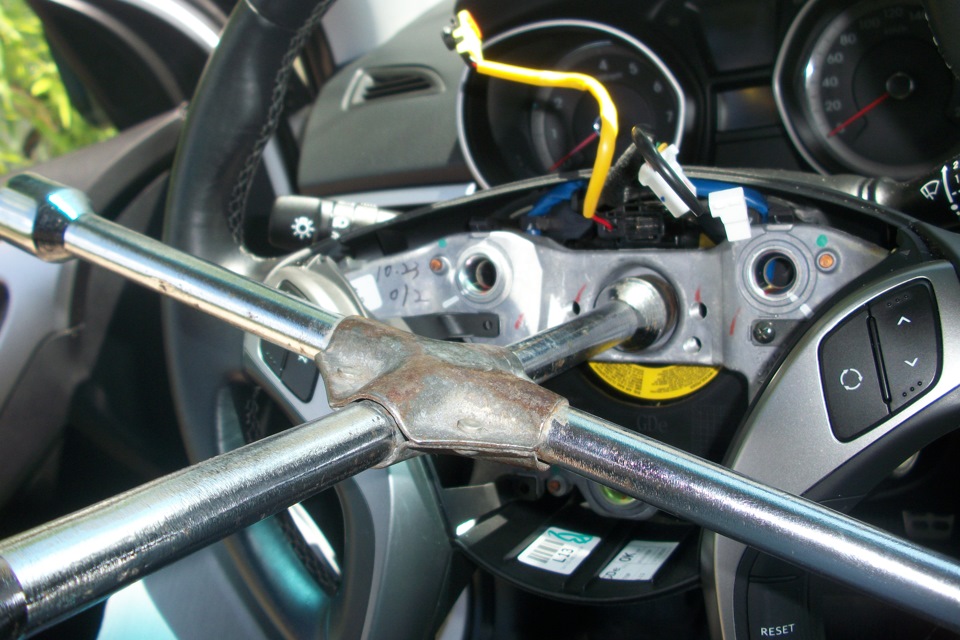

6. Рулю в положение «прямо», берем ключ на 21 и откручиваем центральную гайку.(риски уже были нанесены на заводе)

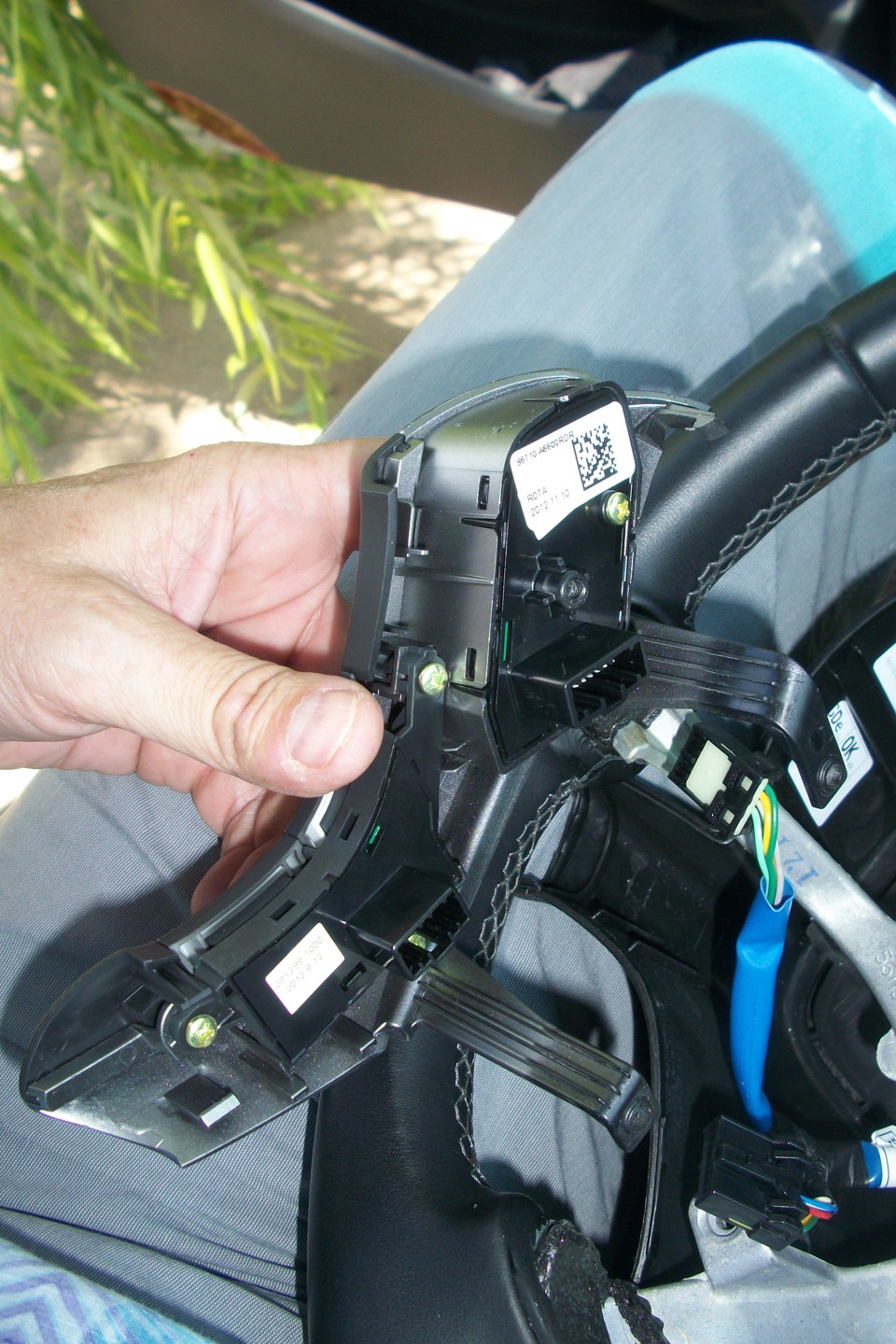

7. Приложив усилие выдергиваем руль. Руль приходится снимать из-за того, что старую проводку по-другому снять невозможно.

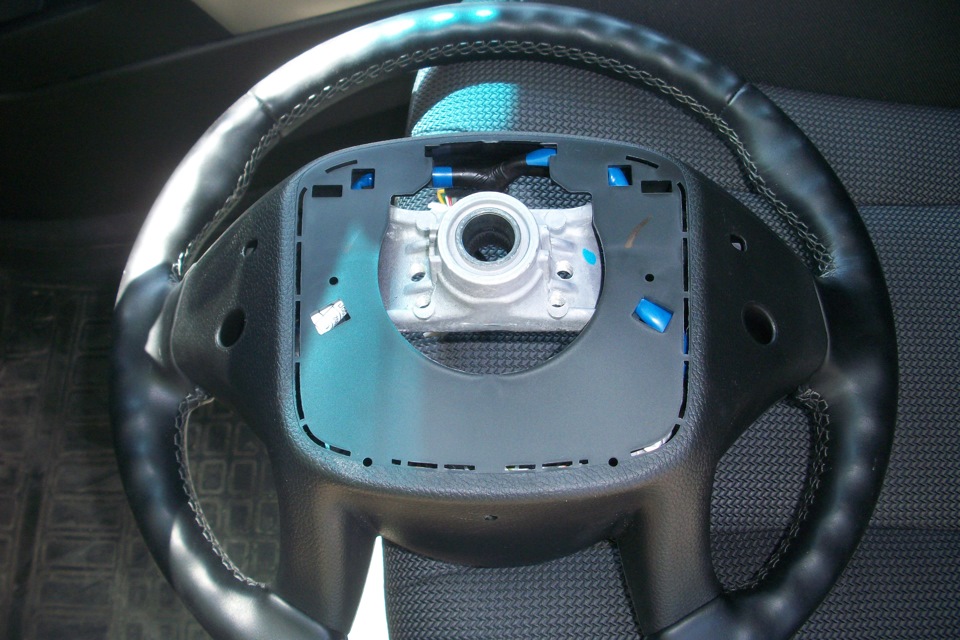

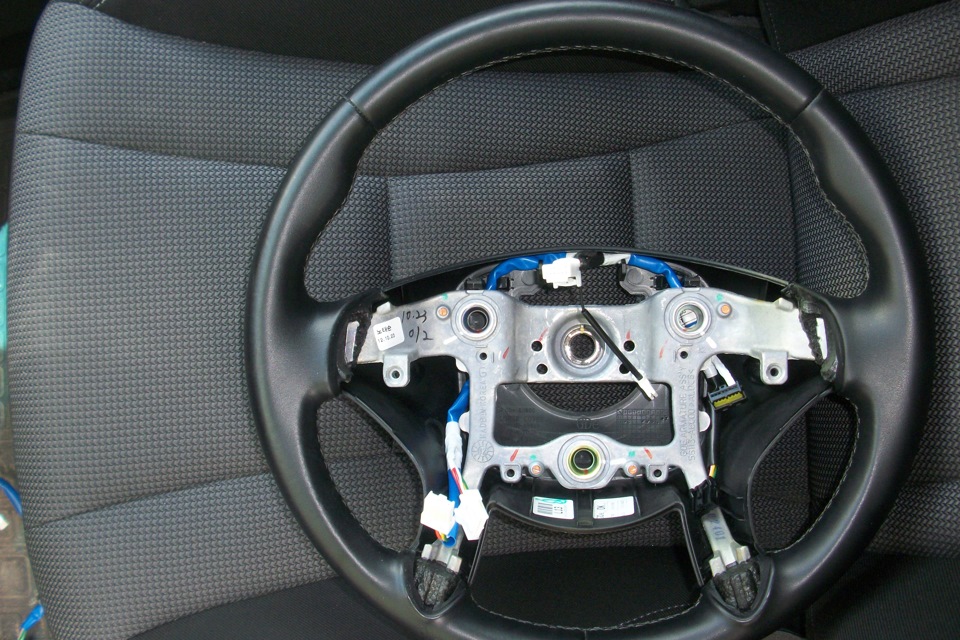

8. Руль переворачиваем
и отворачиваем крестовой отверткой два самореза

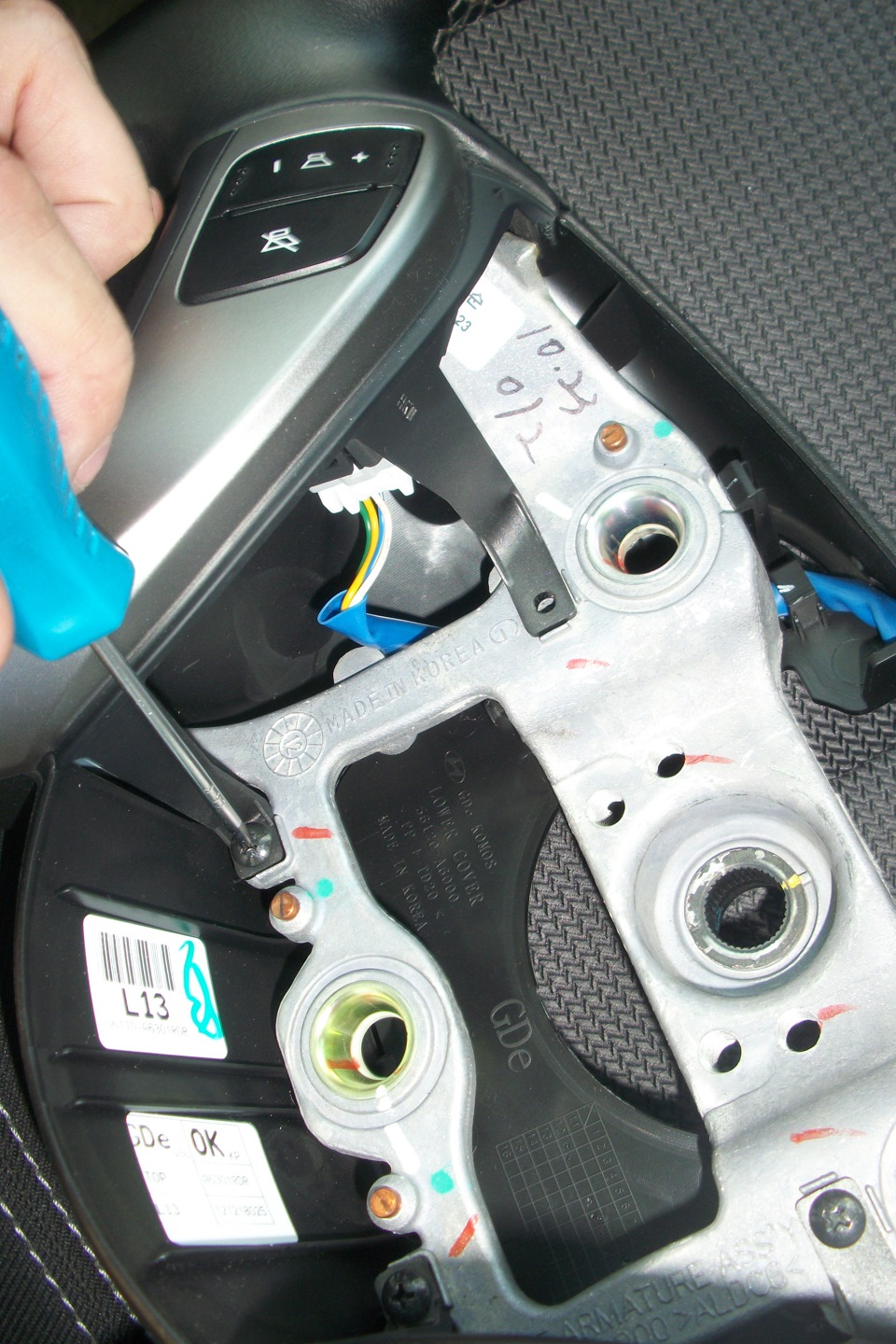

9. Далее откручиваем два винта с левой накладки кнопок

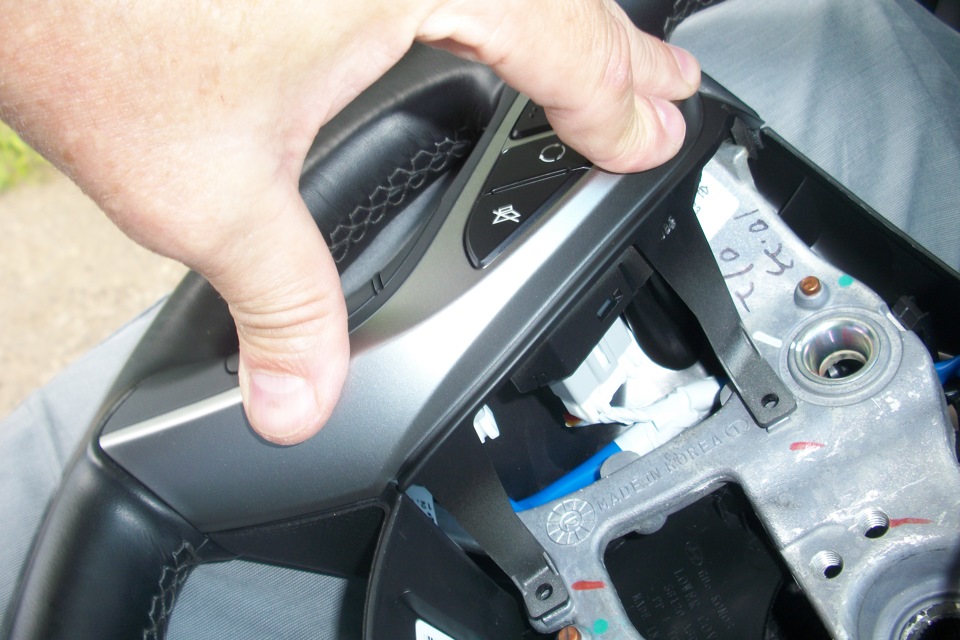

и аккуратно отстегиваем их.

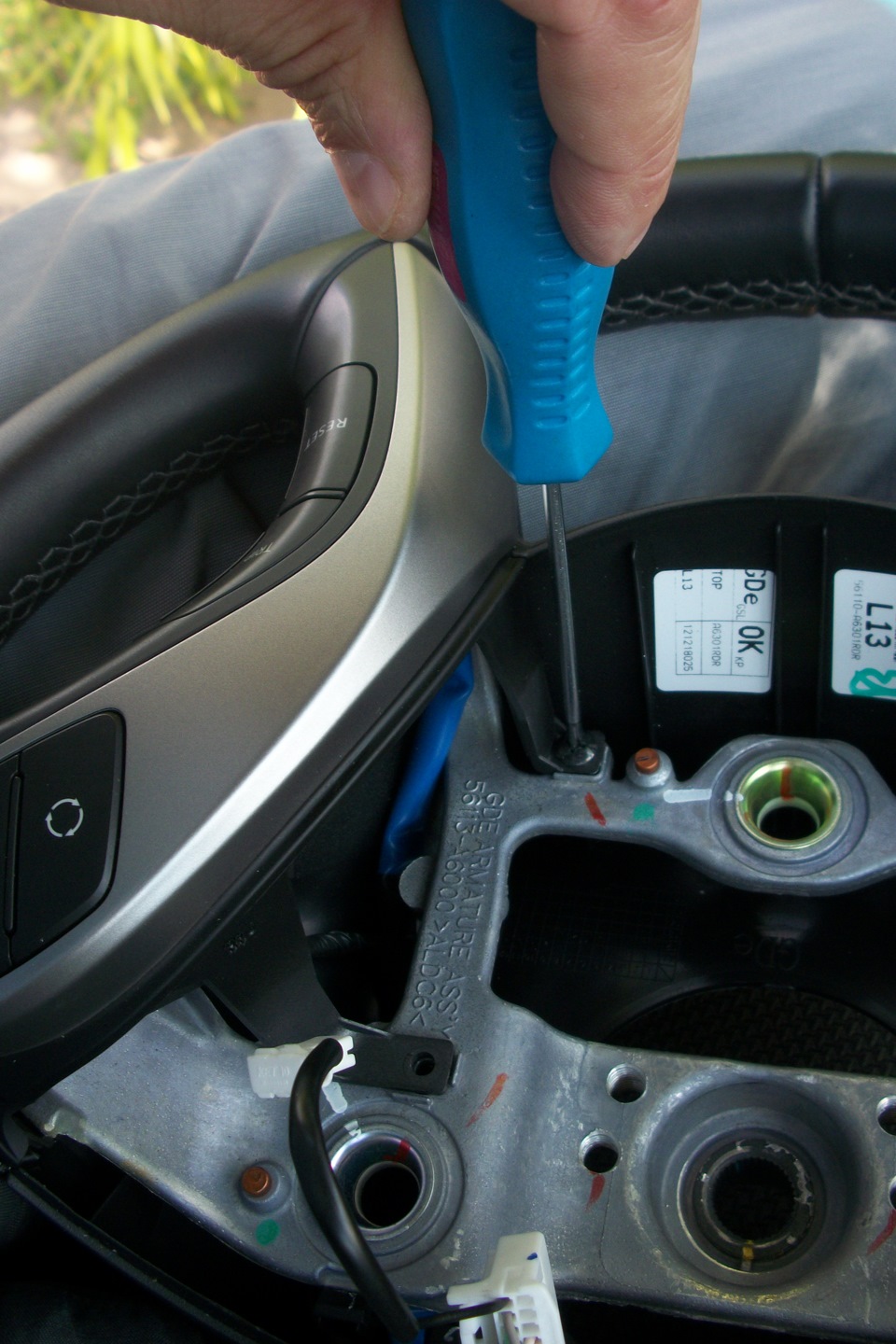

10. Так же откручиваем два винта с правой накладки кнопок
и аккуратно отстегиваем.

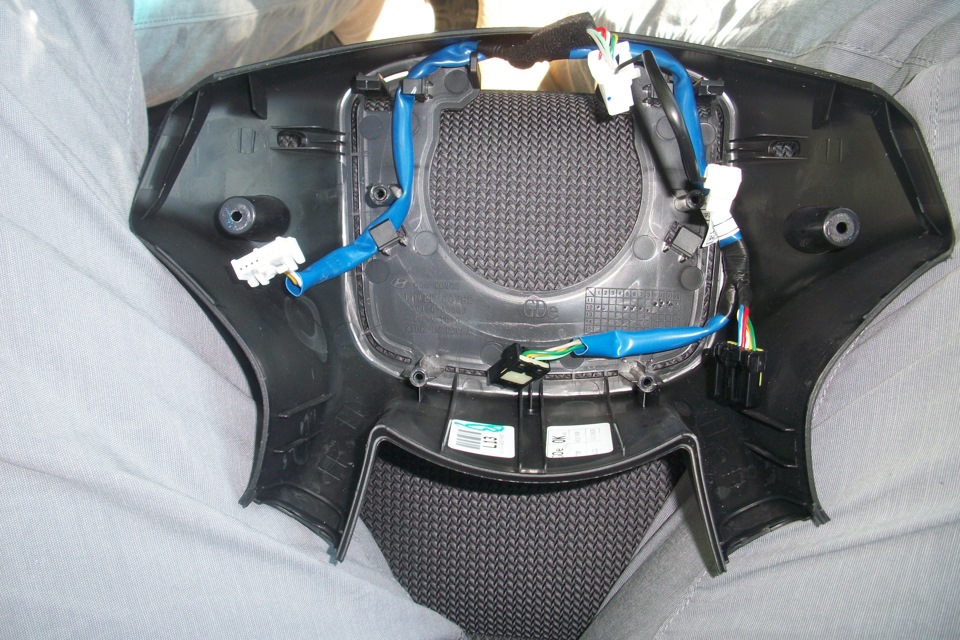

11. Снимаем старую проводку с накладки и ставим вот эту новую.
12. Аккуратно в накладку укладываем новую проводку
и двумя саморезами прикручиваем к рулю.

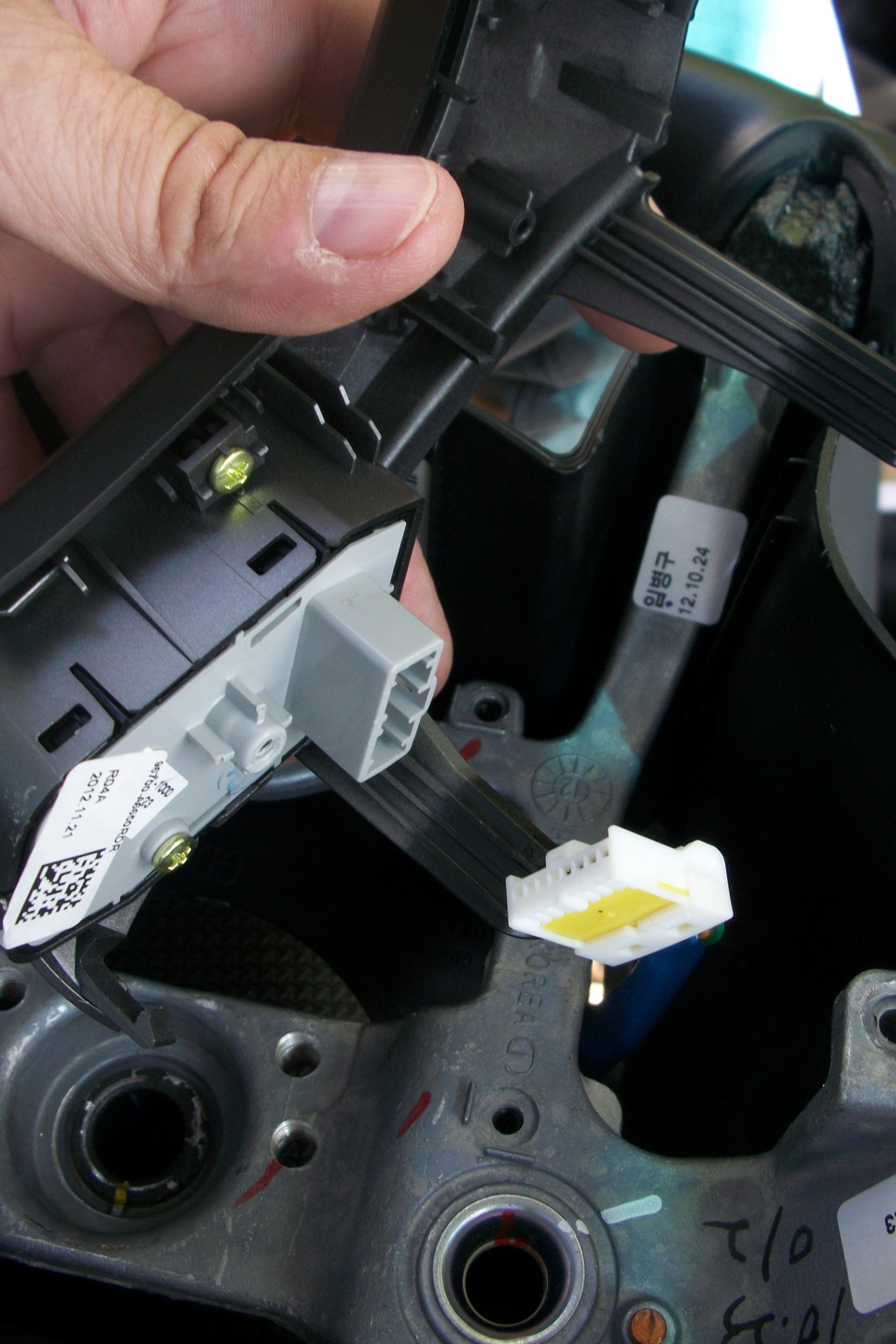

13. Далее устанавливаем и подсоединяем слева белый штекеры к кнопкам и защелкиваем их.

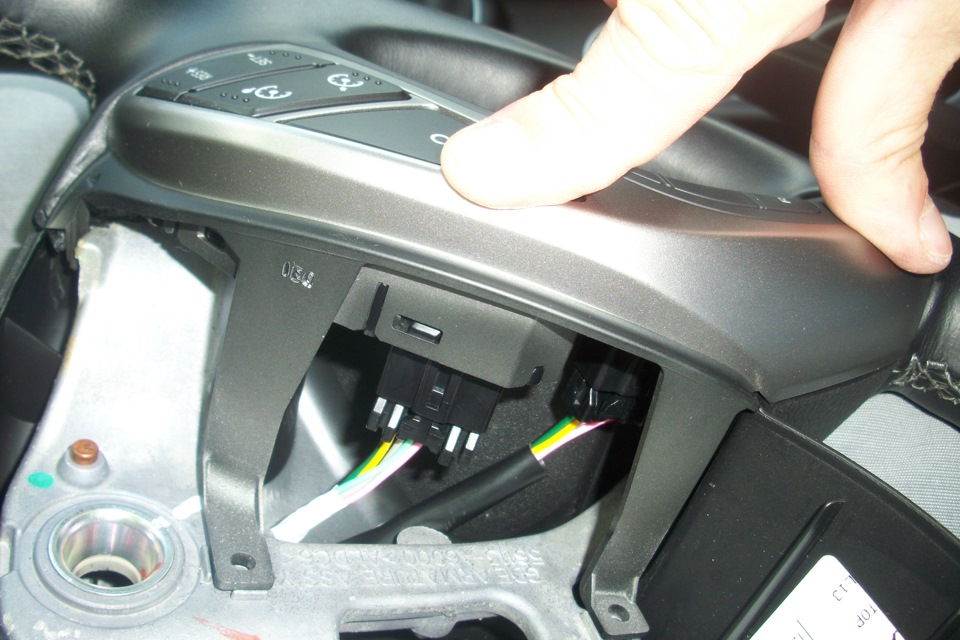

14. Затем устанавливаем и подсоединяем правые черные к кнопкам и защелкиваем их.
15. Прикручиваем левые и правые кнопки к рулю. Руль с кнопками собран.
16. Берем ключ на 21 и прикручиваем центральную гайку.(риски должны совпасть)

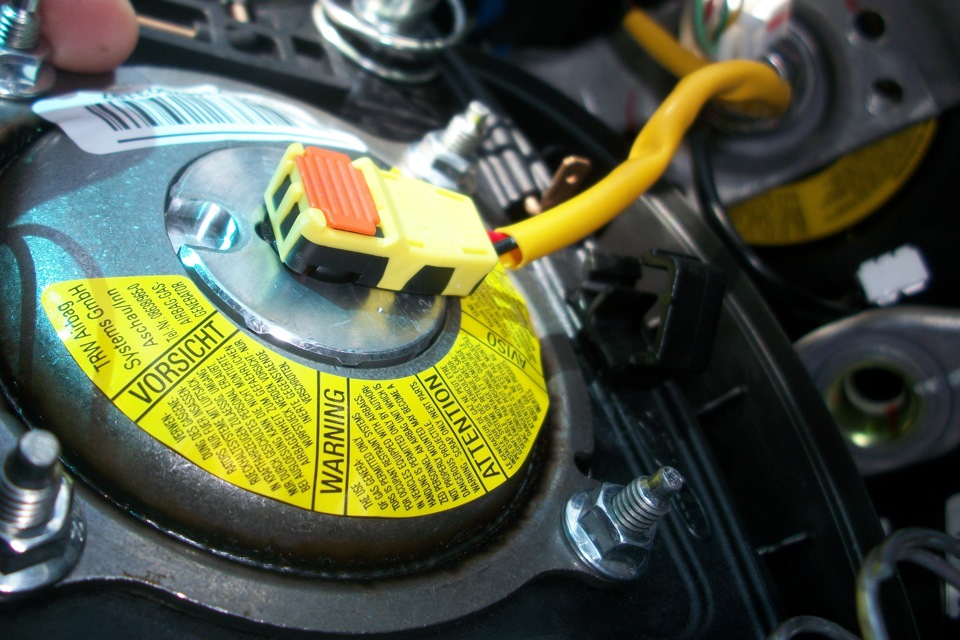

17. Берем подушку и переворачиваем её, затем оранжевый разъем провода подсоединяем на место в центр подушки с характерным щелчком и застегиваем фиксатор.
18. Переворачиваем подушку в «рабочее» положение и аккуратно нажимаем по всей площади.

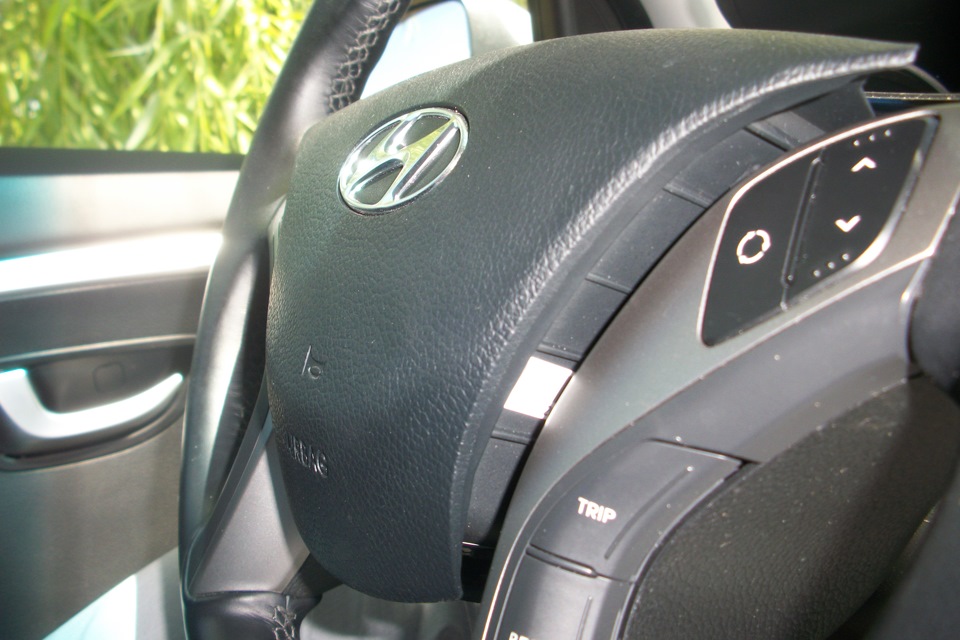

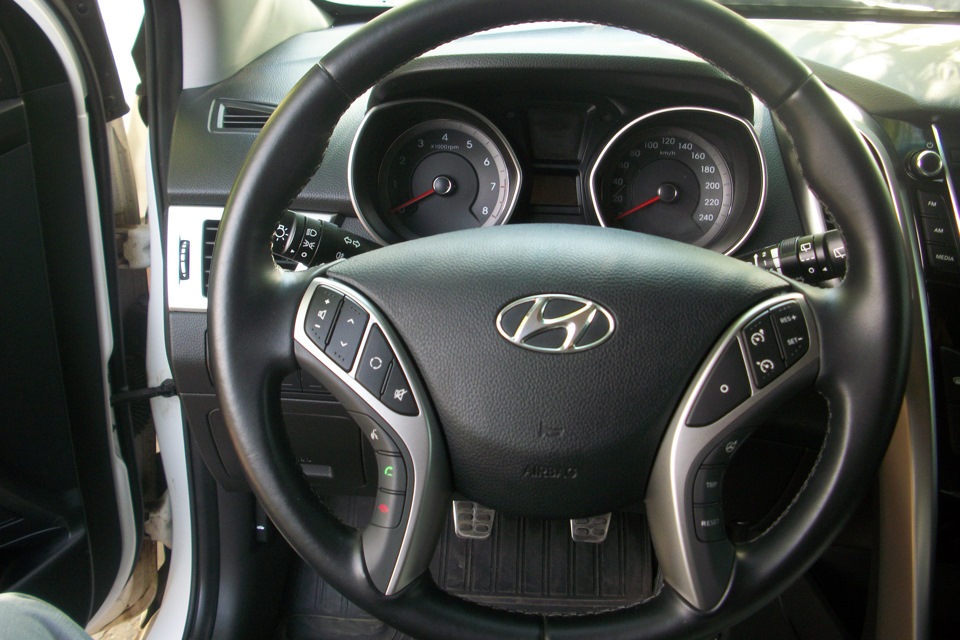

18. Подушка встала на место. Установка завершена.
