И так, это будет краткий но информативный пост, так как на драйве мало годной инфы по сигнализациям на ети.
Сигналку обязательно берем с каном, чтобы не тянуть 700 метров проводов во все места автомобиля.
Схемы +- все одинаковые
Чтобы все заработало нам надо всего лишь:
+12в в любое место где есть постоянный плюс, это будет питание сигналки
Минус на любую гайку

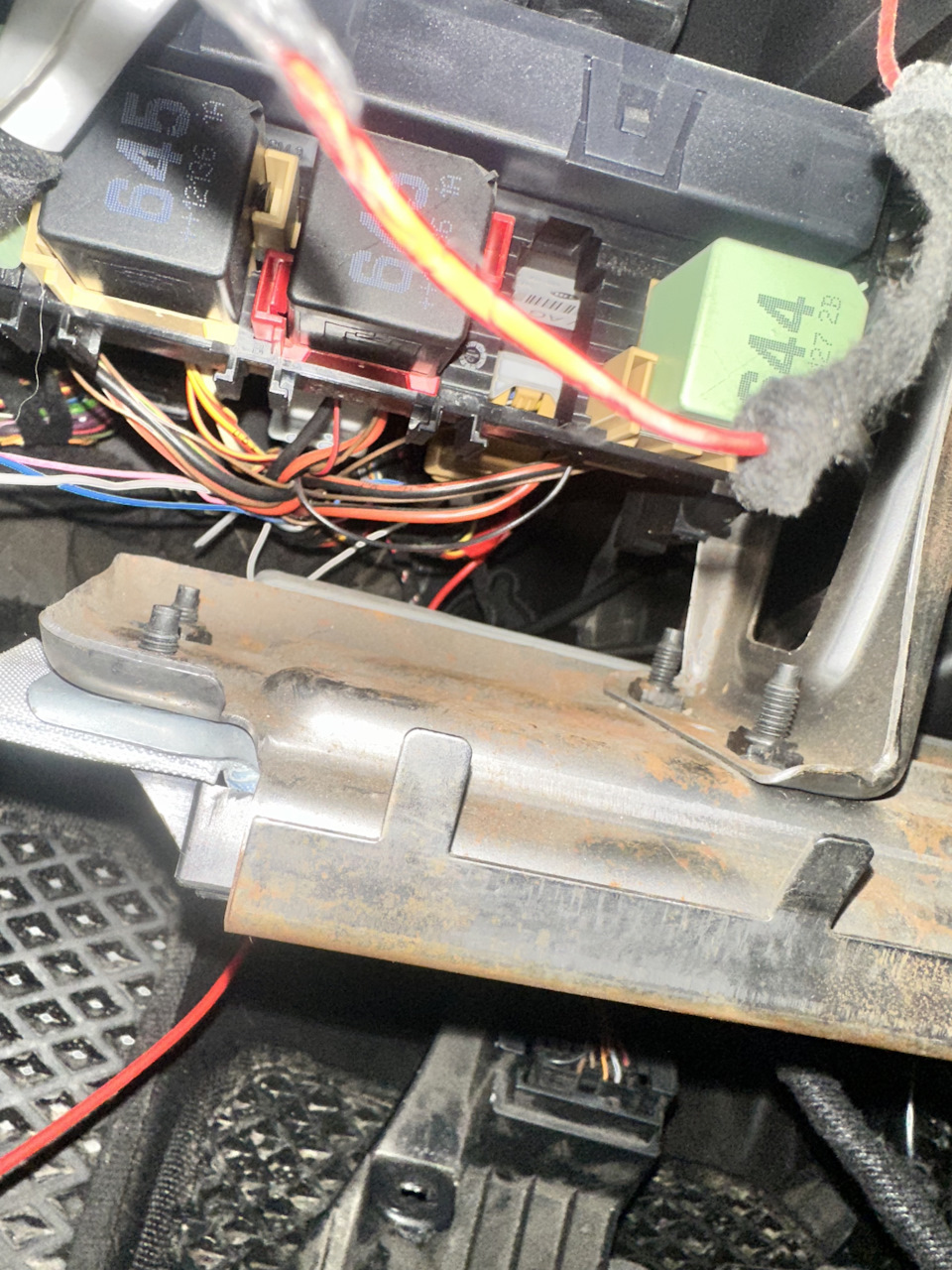

CanL, CanH (1) — этот кан в коричневом разъеме BCM
CanH — оранжево-зеленый
CanL оранжево-коричневый.
Это can1, основная шина которую пользует сигнализация, это важно понимать.
Дальше все понятно что делать.
После этих действий, не считая прокладки проводов под сирену и датчик температуры, мы уже можем в приложении Pandora spec настроить конфигурацию. Но пока туда не лезем.
Пока заканчиваем с проводами под автозапуск.
Релейный модуль нам тут не нужен, зажигание у ети и а5 «слаботочка», поэтому силу там тянуть нет смысла.
Помимо этого есть ещё нюанс с ключом и обходчиком Иммо, благо Пандора умеет обходить Иммо по кану, поэтому нам не нужен второй ключ лежащий в тачке и не нужен обходчик сторонний
Все что нужно это подключить ещё один кан к сигнализации
CanH2 и CanL2 в разъеме приборной панели есть
Я брал оттуда.
CanH — желтый
CanL — оранжевый
От сигналки нам надо получается всего два провода, это зажигание и стартер.
По умолчанию сигнализация управляет минусом, но нам надо плюсом.
С айфона в приложении я не смог поменять полярность на выходе, но поменял через подключение к пк.
Цвет провода на стартер я поменял, потому что тот который шел по схеме на включение стартера имел полярность «—», она не менялась.
На замке зажигания:
Стартер — белый провод
Зажигание — синий провод.
Это все что нужно.
Далее в приложении Пандора спец необходимо:
Выбрать код автомобиля, для ети это 1013 вместо 1111 как там стоит по заводу.
Обход Иммо по кан включить — на зря же мы второй кан втыкали.
Поставить АКПП
Поставить нейтраль принудительную
Выставить время включения стартера после включения зажигания ( по умолчанию 3 сек, я поставил 4 )
Далее все это сохранить
А ещё далее сделать следующее:
Сначала обучить обходчик, там прям есть кнопка. После этого написано будет что необходимо процедуру клонирования произвести
Сразу же проводим процедуру клонирования и вуаля, виртуальный ключ во время дистанционного запуска готов.
В целом вот такой гайд.
Пользуюсь я двумя приложениями:
Надеюсь кому то это поможет. В целом я описал полное подключение сигнализации, вам осталось только добраться до разъемов и проводов и вплести все в заводскую косу)
У меня ушло 10 часов от и до.
Кстати тачка забавно моргает аварийкой когда закрывается с заводского ЦЗ, а когда закрывается через ВТ то моргает по очереди габаритами правым и левым, оч прикольно смотрится))
