Божья зажигалка или как я 2 контура делал…

Вот и до електроники руки дошли, параллельно шкуря кузов и доделывая салон. Еще вчера снял трамб с машины и полез в его кишки. На днях токарь мне сделал платформу в трамб под 2 ДХ,

как выяснилось позже чертеж был под жигули =) б3.14ляя деталь за 20 грЫвень)) Я ее даже не примерял, и так было видно что не тот компот и тут в душе что то сжалось от мысли, что все придется делать вручную. Пораскинув мозгом, я решил сделать самопальную платформу для двух ДХ, думал от стандартного рычага будет вращатся — а х***й там был) Один ДХ то вращается, а второй, расположенный под 90* ходит влево \ вправо, цепляя за шторки.

Что б такого не было, придумал платформу для платформы "Мы сделали монитор в мониторе, что б когда твои друзья смотрели в монитор, видели еще один монитор :))" Знаю, как то так оно звучит, но по другому назвать сложно, ибо бутерброд вышел не хилый)
В общем дело в том, что на стандартной платформе, что б шло опережение есть рычаг, к которому снизу, под платформой, крепится ДХ (видно на фото 2, 3, 4), а сам рычаг над платформой. Крепеж самого рычага смещен от центра, по етому второй датчик задевал шторки, когда с первым ДХ было все хорошо. От сюда нужно было как то сделать неподвижный крепеж, на котором распологался б рычаг. Все делалось из стали 0,5мм, етого хватало, что б не согнуть в жестких условиях.

Маленькая платформачка с втулкой по центру — ето и есть крепеж рычага, к которому крепится платформачка, расположенная под основной платформой, на которой расположены 2 ДХ под углом 90*. Место катастрофически мало на столько, что пиленый ДХ крепится на супер клее))
Далее была извлечена шторка, размечена под 4х90*, отпилены 2 шторки и наварены к оставшимся.

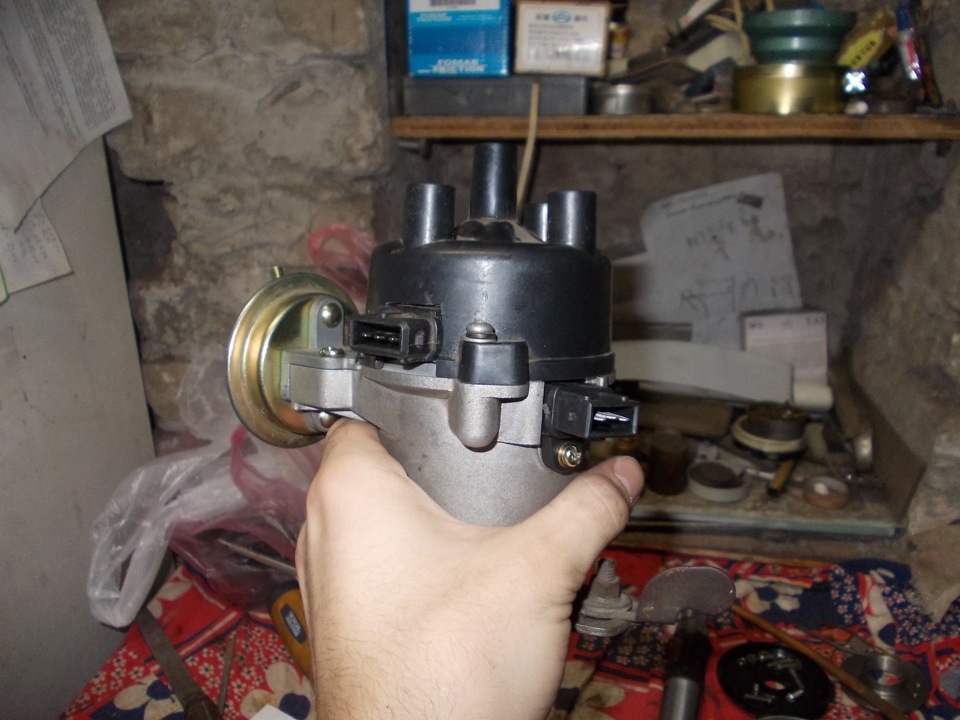

В итоге получилась такая вот штука

Далее еллектрика: Из косы 2108 и моси 2141 была сплетена коса с общем плюсом на 2 коммутатора и ЕПХХ. Раздобыл очень понятную схему соединения проводов под ЗМЗшные катушки, которые я преобрел еще зимой) Купил уже и 2 диода КД213А. По второй схеме видно для чего они там). В косу осталось только их впаять и можно все ставить.
