Всем привет.
Владельцам Субару запись не особо интересна. Пишу, чтобы не забылось, не потерялось.
По приезду на родину начались холода и холодный запуск стал не стабильный, т.к. не настраивал его. Четыре дня убил на настройку запуска при околонулевой температуре (долго — потому, что запускать можно не чаще двух раз в сутки). Теперь ждать морозы и настраивать уже при минус 20.
Сам запуск был без проблем, но после пуска мотор глох. Будем разбираться по порядку.
Самое главное. Рабочие режимы должны быть откатаны, УОЗ установлен, РХХ настроен по таблице температура/обороты.
Фаза впрыска на пуске — тут все понятно. Либо в закрытый клапан, либо в открытый, либо куда-то посерёдке. На морозе советуют лить в закрытый, якобы, чтобы топливо немного испарилось. Да и в морозы впрыск длительный, надо пораньше прыскать )) У меня фаза впрыска 270 градусов, вроде. Уже не помню.
Начальный состав смеси — ALF согласно которому ЭБУ будет готовить смесь в момент выхода из режима пуска до момента появления флага ХХ. Поправка из него тоже вычитается.
Асинхронная/большая/малая цикловая подача — массовое количество топлива: не учитываются показания датчиков давления, дмрв и т.д.
— Асинхронка — топливо подается единоразово одновременно во все цилиндры, сразу после начала вращения коленвала и перед синхронизацией (когда ЭБУ начинает видеть порядок цилиндров). Т.е. какой-то цилиндр да схватится. Для запуска теплого мотора я рассчитывал максимальное наполнение, сколько нужно топлива на этом наполнении, немного добавлял и это значение вписывал. На холодном моторе больше экспериментально. Там много уходит в пленку (оседает на стенках канала в жидком виде и понемногу всасывается в цилиндр). Бывает запустится на асинхронке и постепенно высосет весь бензин со стенок и глохнет, т.к. не хватает топлива. А еще РХХ подливает масла в огонь: топлива и так не хватает, а он пытается открыть канал и подает еще больше воздуха. В итоге двигатель глохнет. Обычно на холодную такое явление. Или при неверно откатанной ПЦН на ХХ.
Для примера возьмем обороты 320 (это уже выше оборотов вращения стартером, но ниже стабильных для работы мотора). Смотрим какое наполнение на этих оборотах и, в зависимости от температуры, считаем топливо, которое нужно подать. К примеру: на прогретом двигателе, на 320 оборотах GBC равно 450 мг, получается нужно подать топлива 320/14,7 = 21,7 мг. Вот и прописываем это количество топлива. Если на холодную запуск, то там и рхх больше открыт и топлива нужно больше. Получается GBC может быть 470, а состав смеси 12. Выходит 470/12 = 39 мг. Я не знаю на счет правильности данного метода, но у меня он прекрасно работает. Единственное — запуск ниже -5 градусов. Там еще раза в полтора-два топливоподача увеличивается. А к -20 уже раз в десять больше.
— Большая подача — топливо, которое подается после синхронизации. Т.е. уже поцилиндрово. Правда в попарно-параллельном режиме. Тут у меня значения примерно равны асинхронке. При -30 примерно 5/1 отношение воздух/топливо, на прогретом моторе 14,6/1, Таблица действует от начала вращения коленвала до оборотов начала выхода из режима пуска.
— Малая подача — тут количество топлива прописывал примерно равным значениям на оборотах "начала выхода из режима пуска". Т.е. смотришь какое наполнение на этих оборотах и столько прописываешь топлива.
Таблица действует попеременно с большой подачей до "начала выхода из режима пуск". И в режиме между "началом выхода" до "оборотов полного выхода" уже сама по себе без "Большой подачи".
Небольшое отступление. Двигатель способен запуститься на смесях от 1:5 до 1:20, зависит от температуры двигателя, поэтому сложно очень сильно промазать. Чем холоднее двигатель, тем больше топлива можно/нужно налить и мотор запустится. Проблемы возникают на переходном режиме между пуском и холостым ходом. Кого-то устраивает любой переход. Мне же нужен был плавный без провалов. А так всегда запускалось без проблем.
Коррекция по RPM — коэффициент уменьшения топлива в зависимости от оборотов двигателя. Относится только к Большой и Малой подаче. Служит для компенсации уменьшения наполнения по мере набора оборотов. Т.е. для 200 оборотов нужно одно количество топлива, для 600 уже значительно меньше. А т.к. в режиме пуска топливо не считается, то приходится выставлять ручками )))
Коррекция по дросселю — увеличение или уменьшение топлива в зависимости от положения дросселя. У меня сделано просто: до 50% дросселя коррекции нет, после 50% коррекция в 0. Т.е. после 50% дросселя топливо вообще не впрыскивается.
Коррекция по оборотам прокрутки — то же, что и по RPM, только топливо уменьшается с каждым тактом. Чтобы не залило свечи, когда двигатель сразу не запустился.
Снова отступление. Коррекции, в основном, работают, когда двигатель тяжело запускается. Обычно, после начала вращения и впрыска асинхронки, двигатель резко набирает обороты, и выходит из режима пуска. И не большая, ни малая подачи даже не успевают толком срабатывать. Начинает работать переход Пуск-ХХ и дальше регулировки ХХ
Пусковой период — работает только до "начала выхода из режима пуск". Это количество тактов: сумма большой и малой цикловых подач. Т.е. сперва идет заданное количество больших, следом заданное количество малых. Далее все повторяется.
Число тактов с большой подачей — уже все понятно из вышесказанного. Ставишь число тактов большой подачи, остальные такты пускового периода будут с малой подачей.
Положение РХХ при пуске от ТОЖ — из названия понятно. Степень открытия регулятора холостого хода в зависимости от температуры двигателя. Количество шагов зависит от регулятора и его колибровки. Действует до момента выхода из режима пуска. Если поставить слишком низкие значения, то двигатель может и не запуститься, т.к. не хватит воздуха. Если слишком много, то обороты на запуске могут взлететь до 2000. В общем нужно подбирать.
УОЗ на пуске — ну, тут понятно. У меня вся таблица 10 градусов. Обороты должны подниматься плавно, выходя в рабочие режимы без резкого скачка. Этот момент довольно интересный. Если углы малы, то запуск будет вялый (пых-пых-пых). Если слишком большие, то запуск будет взрывного характера и двигатель будет пытаться вырвать подушки )) Ну, еще от количества топлива зависит.
Время задержки синхронизации — когда эбу увидел пропуск зуба, понял в каком положениии находится коленвал, то делается эта задержка и эбу переходит на синхронизированную работу (впрыск). Сколько не крутил, разницы не увидел )
Обороты начала выхода из режима пуск — На самом деле можно обойтись и без этого графика. Назван он странно. Логичнее было бы назвать "Обороты режима малой цикловой подачи". До этих оборотов действует большая и малая подачи, после этих оборотов только малая.
Обороты полного выхода из режима пуск — обороты, после которых режим Пуск перестает работать и на смену ему приходит режим "Переход Пуск-Холостой ход". Выше этих оборотов уже фазированный впрыск и УОЗ из рабочих режимов. Можно настроить по-всякому. Настраивал на оборотах выхода 1200 и на 600. В общем кому как нравится.
.
Время работы бензонасоса до пуска — Ну, тут так понятно. Ключ зажигания повернул и насос включился на указанное время, накачал топливо в рампу и выключился. У меня 2 сек.
Так. Топливо налили, коленвал покрутили, обороты набрали и дальше что? Дальше нам нужно поймать обороты и нужное количество топлива/воздуха. Причем, без резкого перехода и без провалов. Для этого служит режим
Переход Пуск — Холостой ход.
Т.к. топливо мы налили от фонаря и т.к. его, скорее всего, будет значительно больше, то его нужно плавно подвести к нужным значениям. Такая же ситуация и с регулятором ХХ. Сразу поставить в шаги ХХ не можем, будет провал, поэтому так же подводим плавно.
Скорость изменения GTC после пуска — в момент перехода оборотов выше "выхода из режима пуска" эбу запоминает последнее количество поданного топлива. И из этого значения начинает каждый такт убирать топливо согласно таблице пока не достигнет правильного состава смеси. Чем больше число в таблице, тем быстрее уходит топливо. На холодную льем много топлива, значит нужно быстрее убрать. На горячую льем почти норму, поэтому переход меньшими шагами. Получается до оборотов "выхода из режима пуска" убирали топливо коррекциями по оборотам и rpm, а теперь будет финальная корректировка. В идеале топливо должно достигнуть нормы уже к тому времени, как обороты достигнут максимума на запуске. Выглядит так: в режиме пуска обороты поднимаются до точки "выхода", при этом GBC падает, коррекциями добиваемся падения топлива согласно падения наполнения (сперва высасывает из впускного коллектора, понижает давление и после этого GBC падает значительно). После прохождения точки выхода обороты продолжают расти и ЭБУ смотрит время впрыска и согласно таблице "изменения GTC" еще дальше убавляет топливо до рассчетных. И когда эти обороты достигли максимума и пошли вниз, то топливо уже должно равняться рассчетному. Если его будет слишком много, то есть шанс, что достигнув оборов, например, 1800 наполнение будет уже низкое, а топлива лить будет много. В этом случае просто перестанет воспламеняться смесь и двигатель глохнет. Но в процессе падения оборотов происходит повышение наполнения и все еще продолжается понижение топлива. И в какой-то момент возспламенение снова становится возможным, и двигатель снова начинает работать. Выглядит, как скачок оборотов до 1800, потом резкое падение до 1000, потом резкий набор до значений ХХ. Вроде и запустился двигатель, но не красиво )) При этом в мороз наоборот будет стабильнее запускаться. Даже просчитать не всегда получается, только опытным путем. Именно в этом и проблема в настройке ХХ на разных температурах.
Поправка ALF — если простым языком: после запуска топливо будет стремится к смеси, которая прописана для рабочих режимов или холостого хода. Обычно это 14.7. Но, т.к. двигатель холодный, то топлива может просто не хватать (не забываем, что плохо испаряется и часть не сгорая улетает в трубу) и опять же двигатель заглохнет, когда сдует всю пленку с впуска. Поэтому в зависимости от температуры ОЖ пишем поправку состава смеси. Эта поправка вычитается из табличного и получаем более богатую смесь. Т.е. в таблице было 14,7, поправка 1, топливо будет стремится к смеси 13,7. И данная смесь будет действовать с момента запуска столько времени, сколько задано в таблице Время действия поправки ALF.
Т.е. получается после пуска максимально быстро убираем налитое наобум топливо и переводим двигатель в режим работы по топливным картам. А там уже лямбда-зонд подключится и поправит.
Дальше нам нужно привести в норму количество воздуха.
Начальное смещение РХХ после пуска — После перехода пусковых оборотов регулятор встает в значение "Положение регулятора на хх" плюс шаги "Начального смещения". После чего плавно опускает до значения "Положение регулятора на ХХ" плюс "Минимальное смещение РХХ после пуска". И время уменьшения шагов задается в таблице "Период убывания смещения РХХ" После достижения регулятором "мин смещения" начинается ругулирование оборотов силами регулировок ХХ.
Выглядит так. Обороты превысили "обороты выхода из режима пуск". Эбу смотрит сколько должно быть шагов РХХ при данной температуре ОЖ. Например 100. Дальше смотрит сколько шагов начального смещения при этой же температуре. Например 10. Устанавливает 110 шагов. И начинает постепенно уменьшать шаги. Например один шаг за 240 мс, т.е. примерно 4 шага в секунду. Получается 10 шагов опустит за 2.4 сек плавно подводя к оборотам холостого хода. А у режима ХХ уже свои регулировки и правила по которым удерживает холостой ход на нужных оборотах.
НО! Если у вас в прошивке откатан ноль дросселя, то нужно смотреть на каких шагах откатан этот ноль при различных оборотах, особенно тех, которые попадают в холодный пуск. Т.е. откатанная поправка при нуле дросселя на 1600 оборотах и 33 шагах РХХ равна 0,37. Но при холодном запуске шаги РХХ будут не 33, а допустим 65, соответственно воздуха подается больше. Но топлива будет подаваться, как для шагов 33 (плюс коррекция по давлению) и двигатель может заглохнуть от нехватки бензина. Есть несколько путей решения. У меня добавлена коррекция гбц в Мультипликативной коррекции по температуре и по Шагам РХХ. Т.е. больше шагов РХХ — больше добавочный коэффициент. Холоднее мотор — больше добавочный коэффициент. Как-то так. Разобраться не сложно.

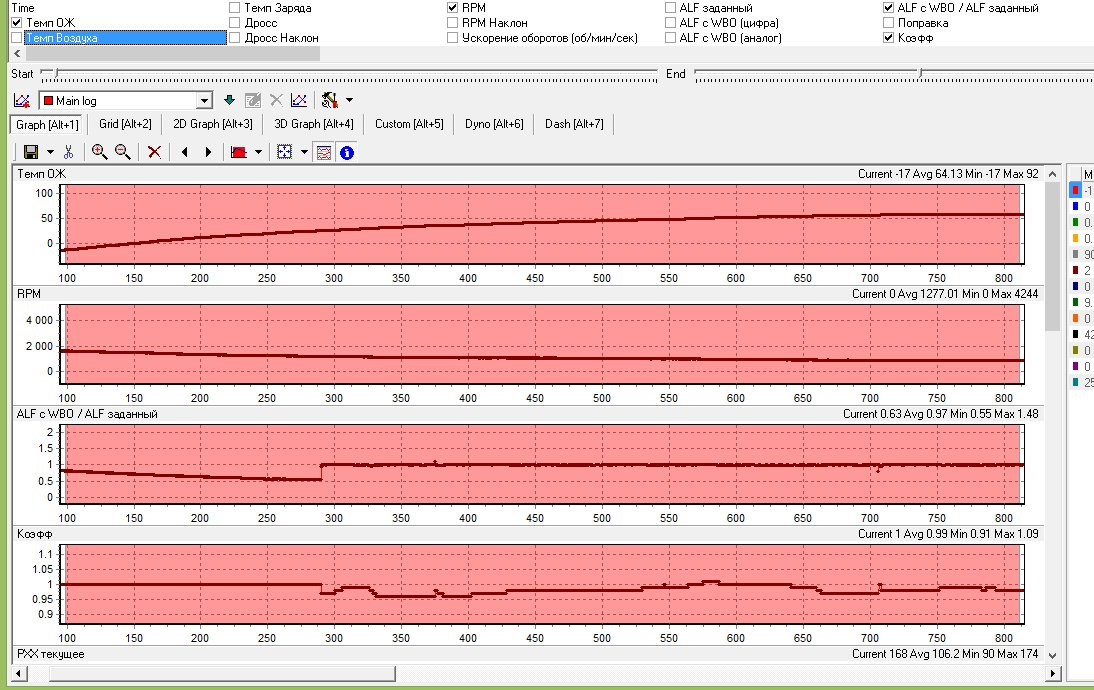

Посмотрел логи запуска Аутбека 16 года, там провал после запуска примерно 50-400 оборотов (в зависимости от температуры запуска), только этого не видно по тахометру, т.к. низкая скорость отклика стрелки, и очень быстро убирает провал. Поэтому кажется, что обороты опускаются плавно.
Ждем более сильные морозы и продолжаем.
Всем добра.
Бонусом видео запуска в -17, ночью было -24. Виден небольшой провал после запуска. Уже исправлено добавлением коррекции ALF после пуска. Иначе смесь слишком бедная была.
Извиняюсь за ошибки ))))
Табличные значение тут еще кривые из какой-то одной из первых прошивок.
