Чертежи съемника для шаровых (отделить рычаг от пальца шаровой) 2000-2014.

для шаровой нет. для рулевого наконечника возможно.

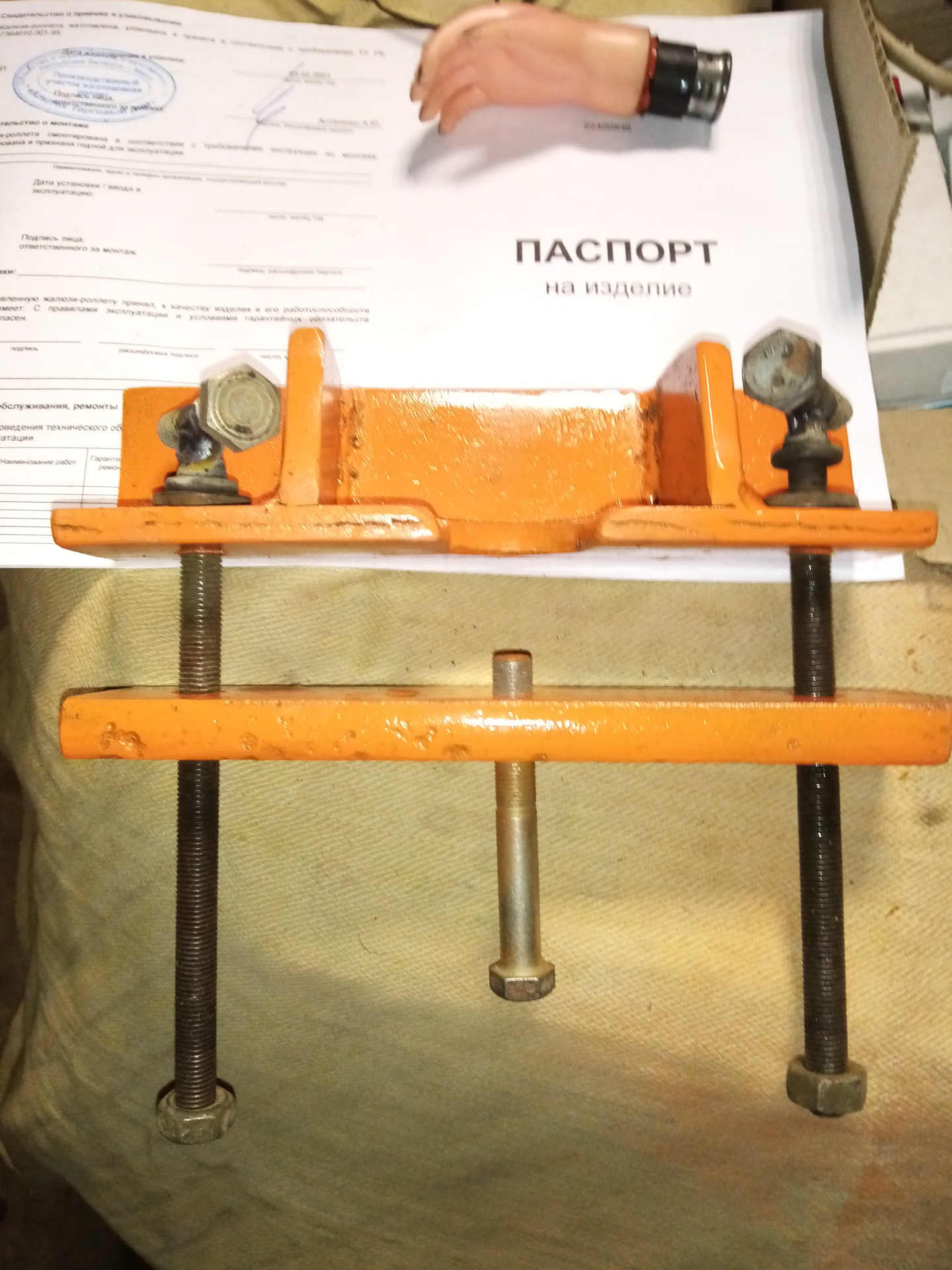

паспорт на изделие — зачет))))
отлично получилось!
жду отзыва как работает))

Ну отзыв надеюсь не скоро. Разве что просто так выпресовать, для пробы.

да ну просто так тоже туда лезть чего.

:-)

домкратом новую шаровую вставлять?

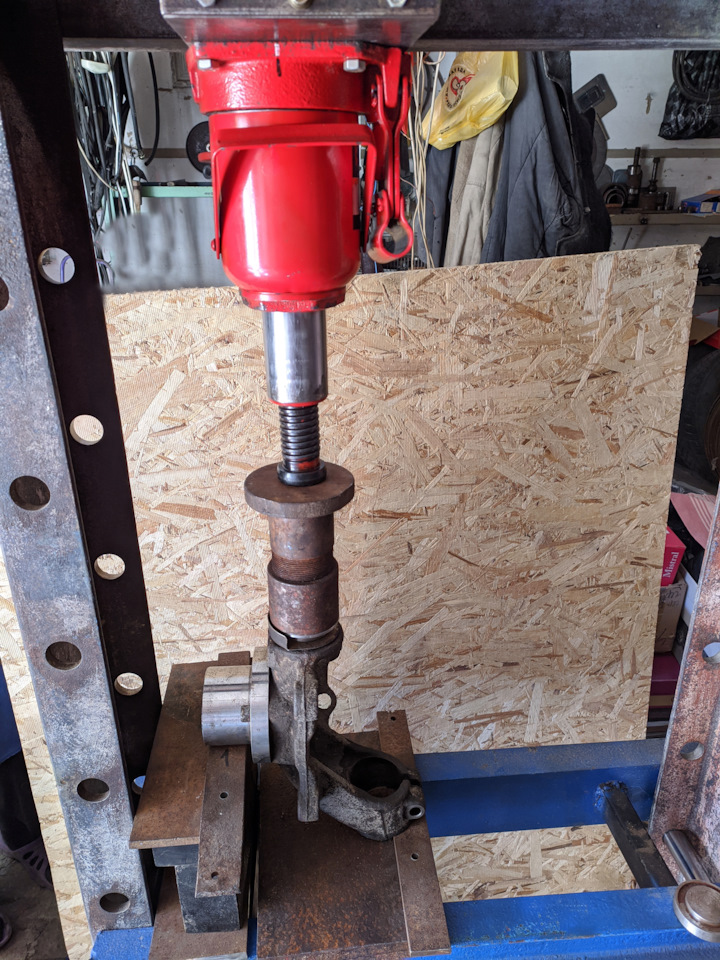

я прессом ставлю. но можно аккуратно через проставку и молоточком забить.

редко, я любитель-самоучка, при чем в очень многих сферах, а как известно, на слишком обширные знания во всех областях найти времени просто невозможно)
поэтому, ошибок там будет дофига и больше)

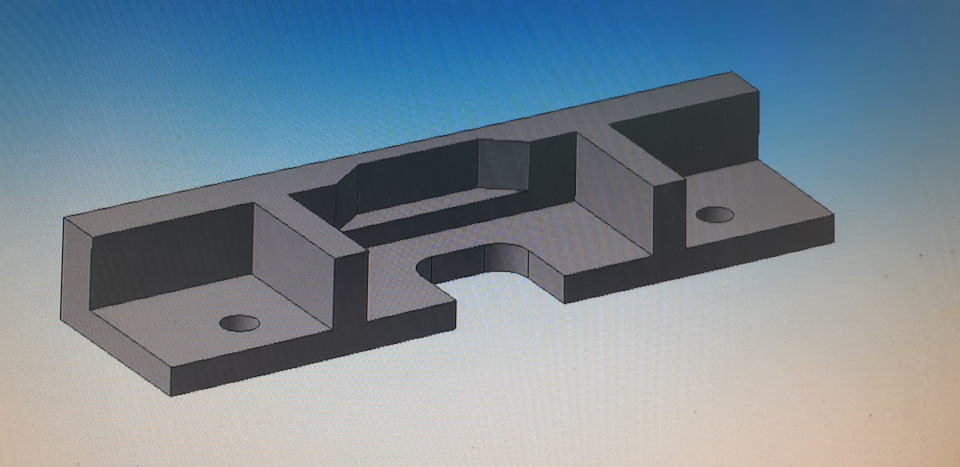

Модельку накидал. Размер от края до отверстия не нашел.

А мне лень было вчера моделировать, но с ней на ЧПУ можно цельный съёмник замутить)))

Ага, уже вижу что не указал, хотя мерял же точно, но цифру не помню, но мне кажется 14мм от края до центра отверстия

Вечером исправлюсь)

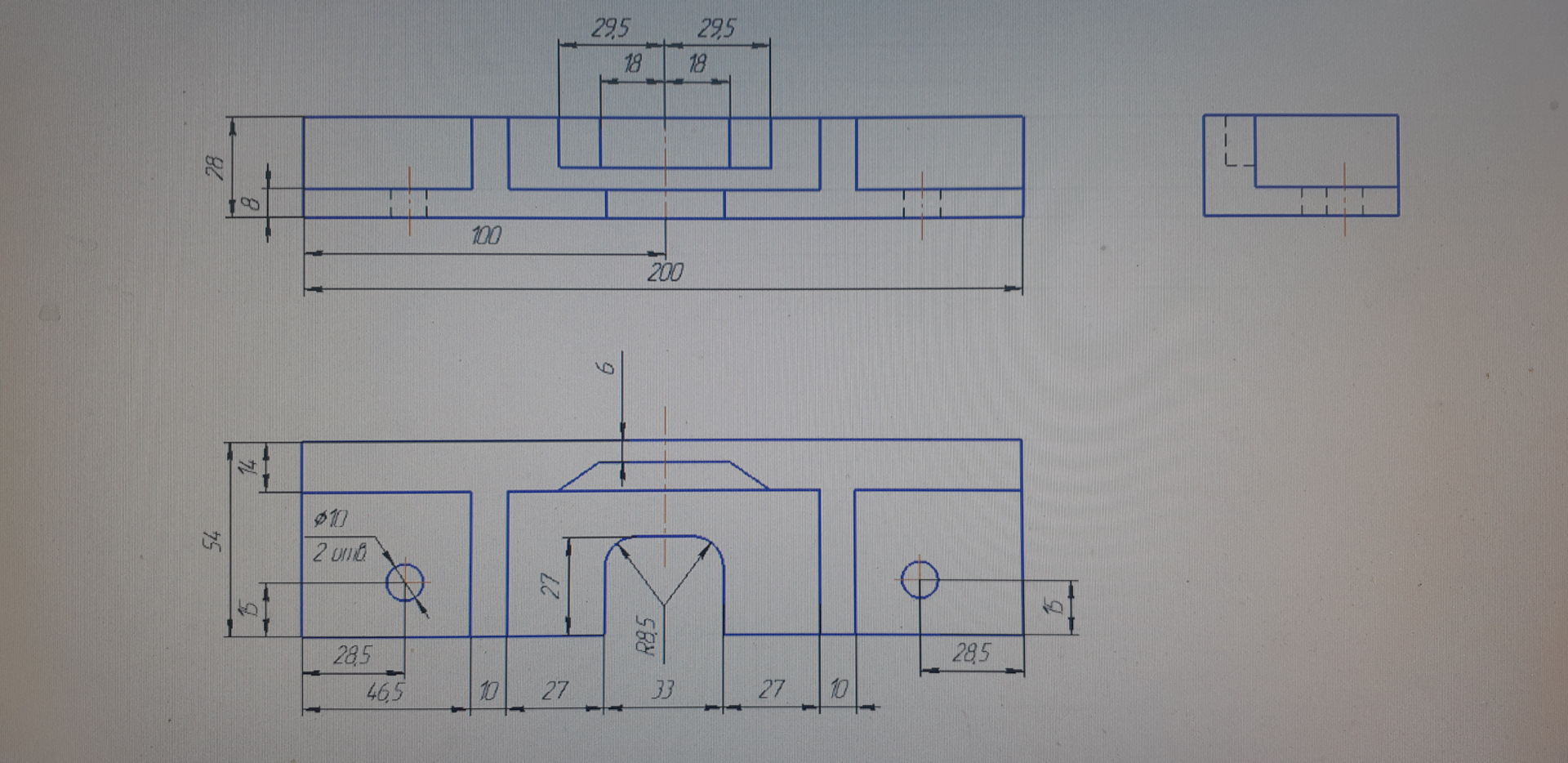

Мне проще сделать модель, а с неё взять виды для двухмерки, что бы вручную все не вычерчивать. На модель 5 мин времени ушло. Я бы вот такую цепочку по расстановке размеров сделал.

Обычно я и делаю сначала модель, потом уже с нее виды. Но вчера почему то исключение получилось, мне показалось что тут на столько просто и быстро, что модель не нужна

У нас довольно сложное оборудование и разные сборки, уже в привычку вошло. Вот от делать нечего в обед делал. Если вдруг модель какую в компасе нужно обращайтесь

Ну сложные сборки я ещё не дорос. Потихоньку учусь))

Розовый болт)))) зачёт )))

Гланое что разноцветные все для наглядности

А что за прога?

Компас какой то древний, 12 что ли или 13
