Всем привет.
Чем бы заняться в субботу, в выходной?
Решил я заколхозить съемник для шаровых опор. Точнее извлечения пальца из рычага.
Многие как-то извлекают его легко и просто. А у меня последний раз была проблема. Не мог извлечь палец и уговаривал его более 2х часов. А т.к. скоро предстоит снимать рычаг, решил немного облегчить себе жизнь.
Ну или усложнить)
В общем захотелось мне попрактиковаться в сварке полуавтоматом, а что бы просто так не жечь проволоку и газ придумал вот такое себе занятие.
Достаем инструмент и сразу наводим творческий беспорядок
Производим точные замеры места установки съемника
Вырезаем заготовки
Получаем вот такое дело. Пластина толщиной 8мм, квадрат 14мм.
По центру заготовки делаем выборку под пыльник и палец шаровой
Для усиления пластины привариваем квадрат. приварил к торцу пластины, т.к. сверху он бы мешал и упирался в корпус поворотного кулака.
Проверяем, выставляем
Вот такой шов, еще учиться и учиться

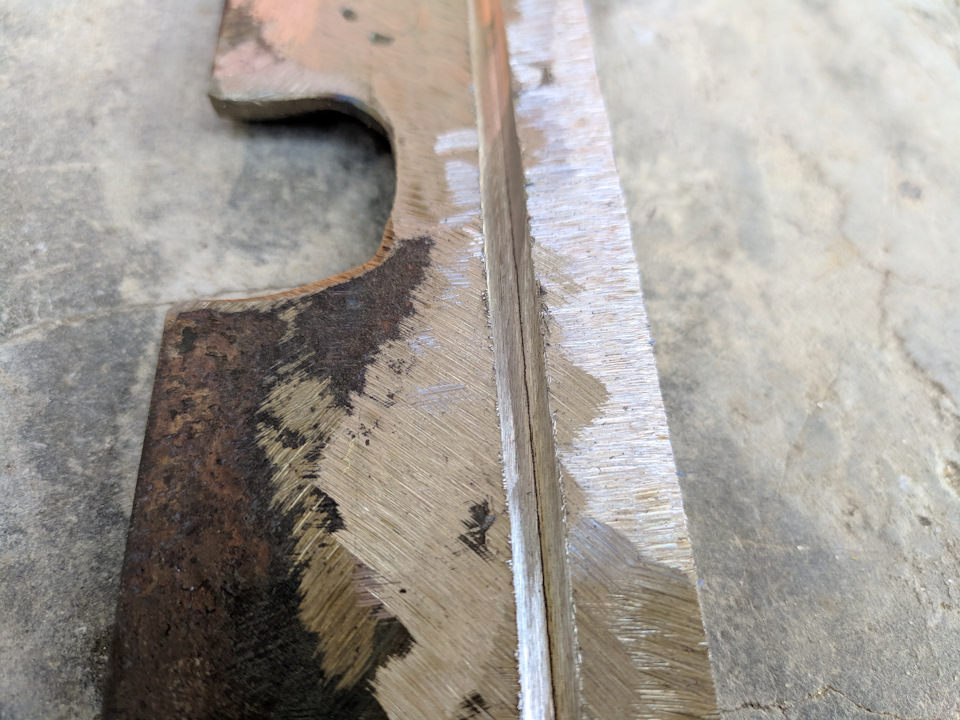

С обратной стороны делаем кромку под сварочный шов
Вот так получилось
Усиливаем конструкцию косынками 10мм, провар со всех сторон, сверху первого квадрата еще один квадрат, но с выборкой, что бы он не упирался в кулак.
Итоговый вид, выглядит так себе, конечно, но надеюсь будет выполнять возложенные на него функции
Еще не приварил к нему гайки, но у меня их еще нет. Надо будет купить 4 болта М10 (а может м12) покрепче и к ним гайки.
Вот так это выглядеть примерно будет на месте
Думаю 4 болта + снизу еще домкратиком подпереть должно быть достаточно, что бы легким ударом по торцу рычага палец выпрыгнул.
Вот такое получилось изделие. Теперь надо его испытать
ЗЫ рекомендую к просмотру)
www.youtube.com/channel/UCsJR1qQDNyFvsX_9_bNM63A
Comments 33
а шаровая со слизаной резьбой уже не поставить?
Метчиком поправить
А я заезжаю на сервис форд, там всегда кувалдами лупят без съемников
не получилось у меня съемником, сильно прикипела, резьбу повело на шаровой, не мог обратно гайку закрутить, а гайковерт окончательно свернул резьбу по всей длине, пришлось шаровую новую ставить, а со свернутой резьбой валяется. Пожет потом поставлю ее, а гайку приварю. Или выкинуть
Да бывает очень сильно прикипает.
Я в таком случае съёмник не снимаю, делаю натяг хороший и один удар по рычагу. Помогает всегда
А когда ставлю съёмник гайку никогда не снимаю с шаровой. Открутил, на край ее подогнал и уже съёмник ставлю
Ещё ни одна шаровая не пострадала
квадраты на 10 или на 14 (как по чертежу)?
14 как по чертежу
Молодец!Рукастый ты наш!
Спасибо, учимся, стараемся
В тебе сидит отличный сварщик, ещё пару уроков и будет супер. Помню, твой первый шов это ужас был, а теперь хорошо.
Вари в углекислоте и не заморачивайся с аргоном. Аргон больше для цветного металла и по цене дорогучий.
УСПЕХОВ В СВАРКЕ!
Спасибо))
Где заплакал Сашка Полулях.
Ждём результатов тестов
Ждём болтик)))
У меня такойже полуавтомат. Не сразу к нему привыкнул. Когда свариваешь толстый металл, то индукцию надо на полную выставлять и напряжение поднимать. Если постоянно приходится варить толстые детали, то вместо углекислоты лучше использовать аргон.
я тоже не совсем освоился. про индукцию уже понял. это почти на полную варил.
аргон собираюсь покупать. нет баллона на теккущий момент
у меня в основном более тонкий металл
толстый редко
Если тонкий аргон не бери . С аргоном жгёт тонкий металл не подетски.
я аргона хотел маленький баллон взять что бы в аргоно углекислотной смеси варить
Мне смесью не понравилось варить.
Углекислота лучше ?
Дешевле и стабильнее.
troshki
Углекислота лучше ?
Под разные задачи разные смеси, их достаточно много. Если смесь выбрана правильно, варить проще гораздо. У меня такой же аппарат, смесью сваривать удобнее.

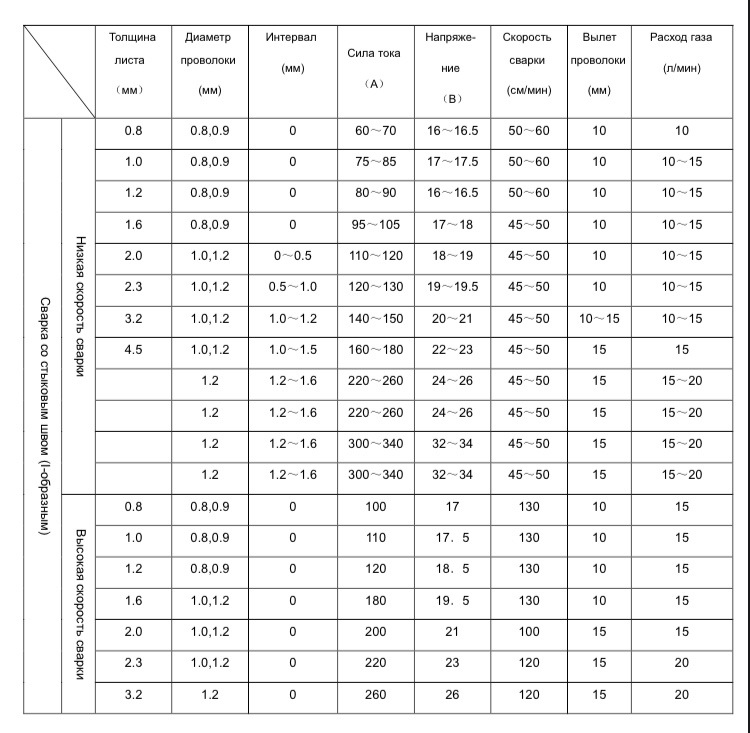

И нужно учитывать скорость подачи проволоки, на этом аппарате регулируется сила тока, а не скорость подачи проволоки, как на всех остальных аппаратах, поэтому проще будет пользоваться таблицей производителя.
Спасибо, будем осваивать дальше
PaulSazhin
Под разные задачи разные смеси, их достаточно много. Если смесь выбрана правильно, варить проще гораздо. У меня такой же аппарат, смесью сваривать удобнее.
И нужно учитывать скорость подачи проволоки, на этом аппарате регулируется сила тока, а не скорость подачи проволоки, как на всех остальных аппаратах, поэтому проще будет пользоваться таблицей производителя.
Т.е. верхняя крутилка это напряжение, нижняя сила тока, а скорость подачи проволоки сама по этим параметрам выставляется ?
Воообще почти на всех полуавтоматах сила тока не выставляется, регулируется только скорость подачи проволоки. Тут тоже самое, только крутилка обозначена как сила тока, хотя на самом деле это скорость подачи, поэтому мне немного тяжело было ориентироваться по началу. Если нужно добавить тока — нужно увеличить напряжение. Вот так вот странно устроено у авроры)
Ну да, вот как раз я пока тоже не совсем привык.
Да и после электрода я медленно веду горелку и у меня получается высокий поверхностный валик
Видимо быстрая подача проволоки. Но если убавить он брызгаться начинает
Comment deleted
Я перфоратором обоймы бывает выбиваю. А вот шаровые не пробовал
Да и нет буров поломанных. Надо поискать где то, хороший жалко
www.drive2.ru/l/525531374778581180/
Тут чел снимал перфом.
А я перфораторм шаровые вынимаю.
А куда бить, туда же куда и молотком?
Да. Бур ломаный берешь. Вылетает за три секунды
pupoks
А я перфораторм шаровые вынимаю.
Идея, однако
Отличные фотки 😂 Особенно с турбинкой. Интересно получилось. Ждём испытаний.
Это не Славка на фото, это его рабочий, он только командует ))
