Долго ждал из Китая приблуду для скрытого подключения видеорегистратора через блок предохранителей. Наконец получил и занялся установкой.
Так как электрик из меня ещё тот, то главный вопрос это, что куда втыкать.
Покапавшись на драйве нашёл эту запись: www.drive2.ru/l/567625627692171536/, собственно в плане подключения ей и руководствовался.

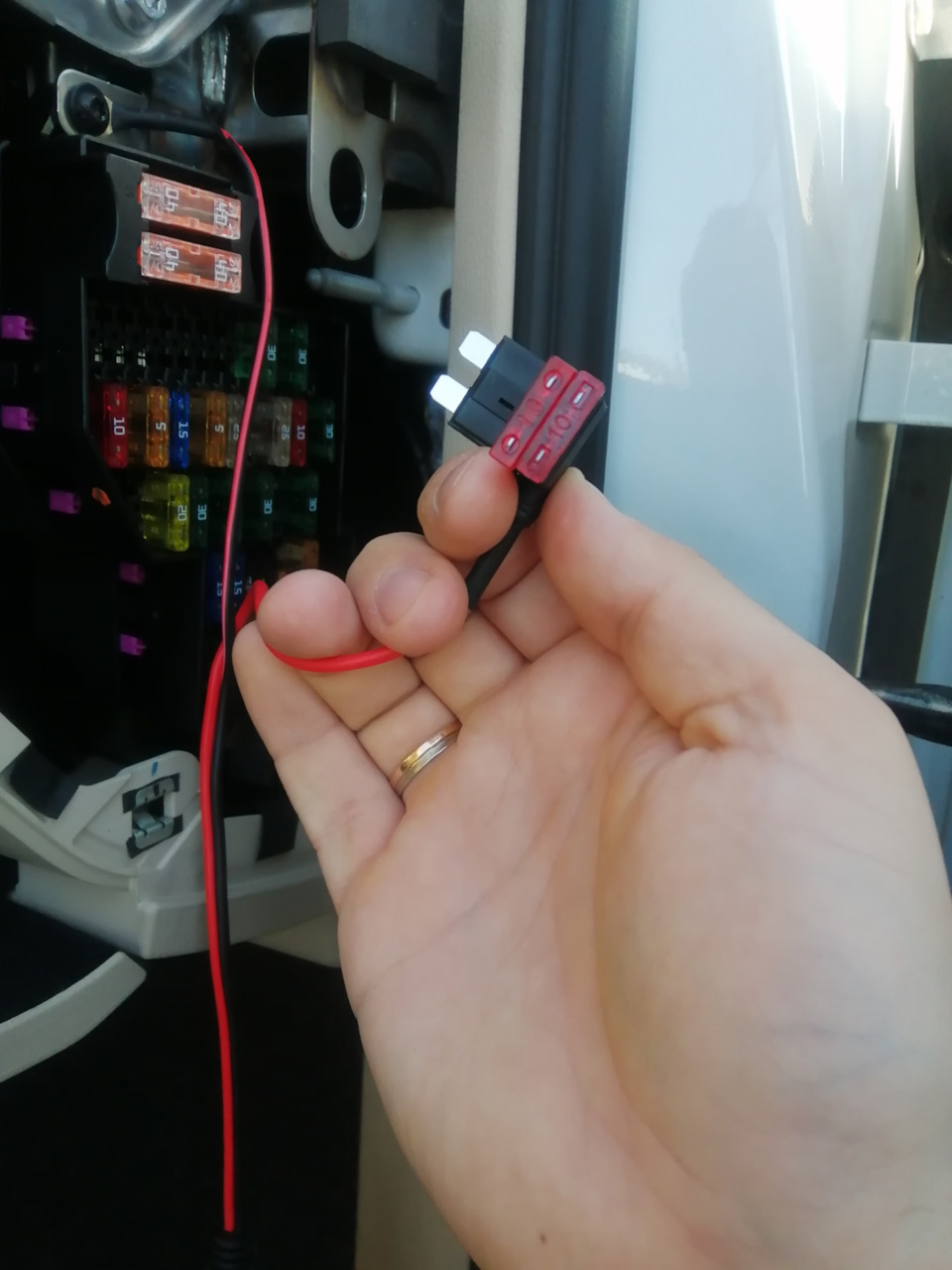

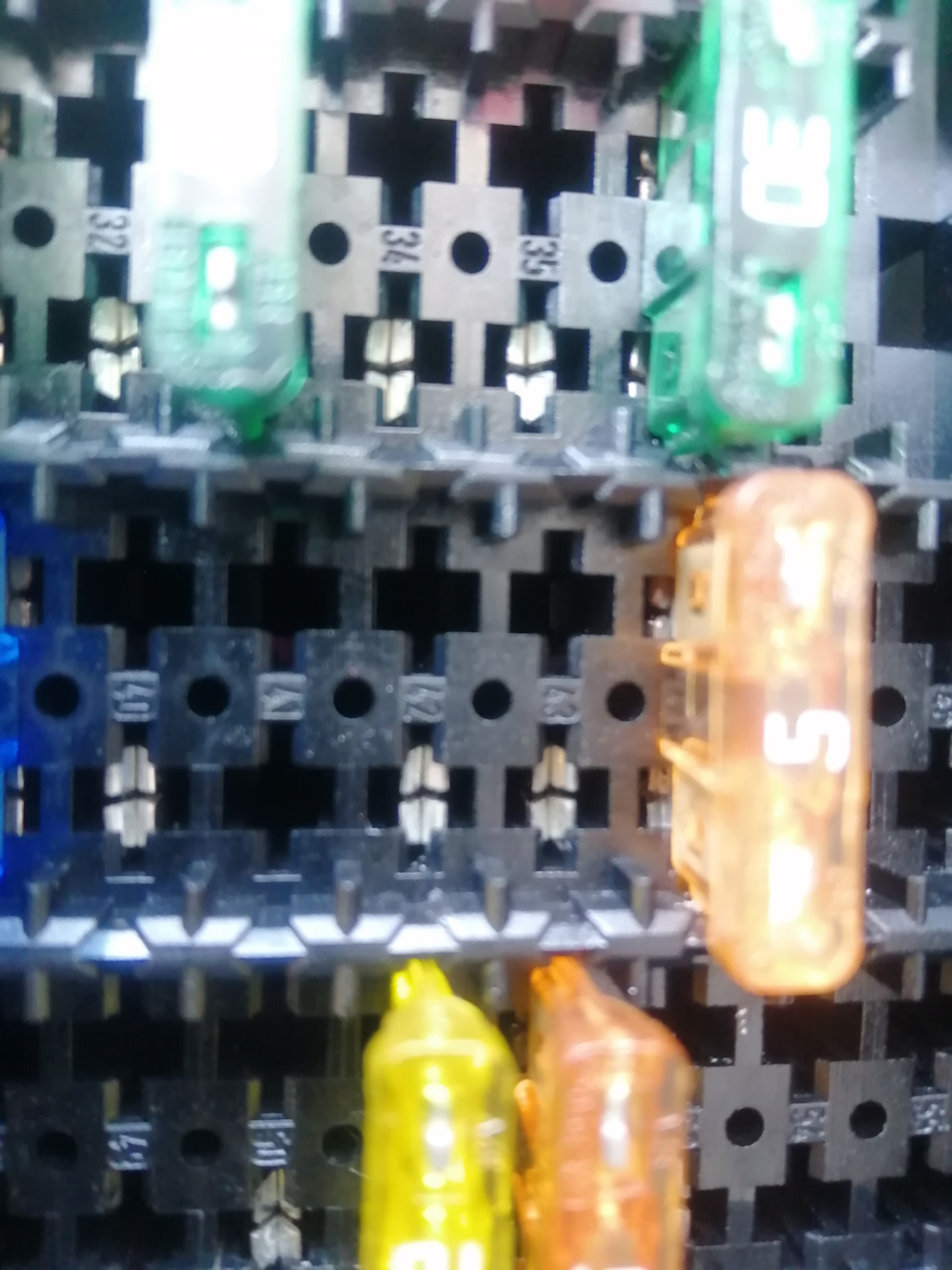

Подключил как понятно из фото в разъём 42, предварительно проверив там появление напряжения при включении зажигания. Ноль взял под болтом крепления блока предохранителей.
Сам адаптер у меня немного другой, брал если кому интересно здесь 208,39 руб. 16%OFF | 1 шт., чистая медь, автомобильная зажигалка, зарядное устройство, кабель, гнездо, разъем, адаптер, кабель, предохранитель
a.aliexpress.com/_AbKIOb, в комплекте предохранитель на 10А был только один, второй доставлял свой. Всё подключил, проверил работает! Стал прокладывать провод, думал щас сниму заглушку airbag, откручу винтик, быстро продолжу провод под обшивкой стойки и готово, но засел на час!
Оказывается никакого винтика под шильдиком airbag нет и снимается накладка хитро, вычитал как на туарег клубе: www.touareg-club.net/forum/showthread.php?t=52950.
Ну а видеорегистратор подключил свой старый Prestigio, пока устраивает.
В общем все работает, лишних проводов нигде не болтается!













Comments 39
Вы уверены, что преходник для подключения к предохранителям верно воткнули? 42 разъем там клема только снизу, то есть 12 в подается на нижнюю часть переходника. И оттуда сразу попадает в цепь. Так как выход хвостика от переходника это у Вас получается прямо с клемы. Таким образом предохранитель в переходнике просто не задействован.
Не уверен, ибо не специалист в этом. Доверился записи по которой делал.
Надо сказать что 5 лет уже все работает нормально)
И будет работать, но предохранитель не включен в цепь. Если будет КЗ или типа того то предохранитель не выполнит свои функции. Это исключение, может никогда не произойти, но раз уж используете такую защиту, то стоит проверить чтоб он в цепи был. Проверить легко — выньте предохранитель. Если питание не пропадет, значит нужно развернуть переходник хвостиком вверх. При вынутом предохранителе не должен работать.
Хорошо, попробую, спасибо! Я электрик не великий), поэтому даже внимания не обратил
Добрый вечер.Подскажите, как снять накладку?
т.к. Туарег клуб не доступен…
Добрый. Накладку стойки? Не помню точно уже. Помню только что там клипса очень хитрая, как то там повернуть надо или поддеть. Я свою когда снимал, не понимал всех тонкостей, поломал вроде чуток, но назад защелкнулась.
Посмотрите тут ещё на драйве, у кого то было описано. Не помню точно у кого.
спасибо!
Доброе утро, подскажите пожалуйста адаптер для мини- предохранителей или для стандарт?
Дотрое утро! Насколько помню мини!
RomanZakharov198
Доброе утро, подскажите пожалуйста адаптер для мини- предохранителей или для стандарт?
Хотя подождите, вроде и не мини. Через час возле машины буду, проверю если не забуду. По фото чёт не понятно, а сам забыл уже)
Спасибо а то заказал мини и что то терзают сомнения)
Извиняюсь что долго, отвлекли тут меня. Стандарт предохранители
Принято спасибо, я воткнул мини — работает но закажу адаптер под стандарт
Такая приблуда в каждом автомагазине по сто рублей за штуку ))
В каждом это не в каком!)
В Биби например !
Биби у нас нет такого в Выборге!
А в профиле написано спб ))
Консперация немного))

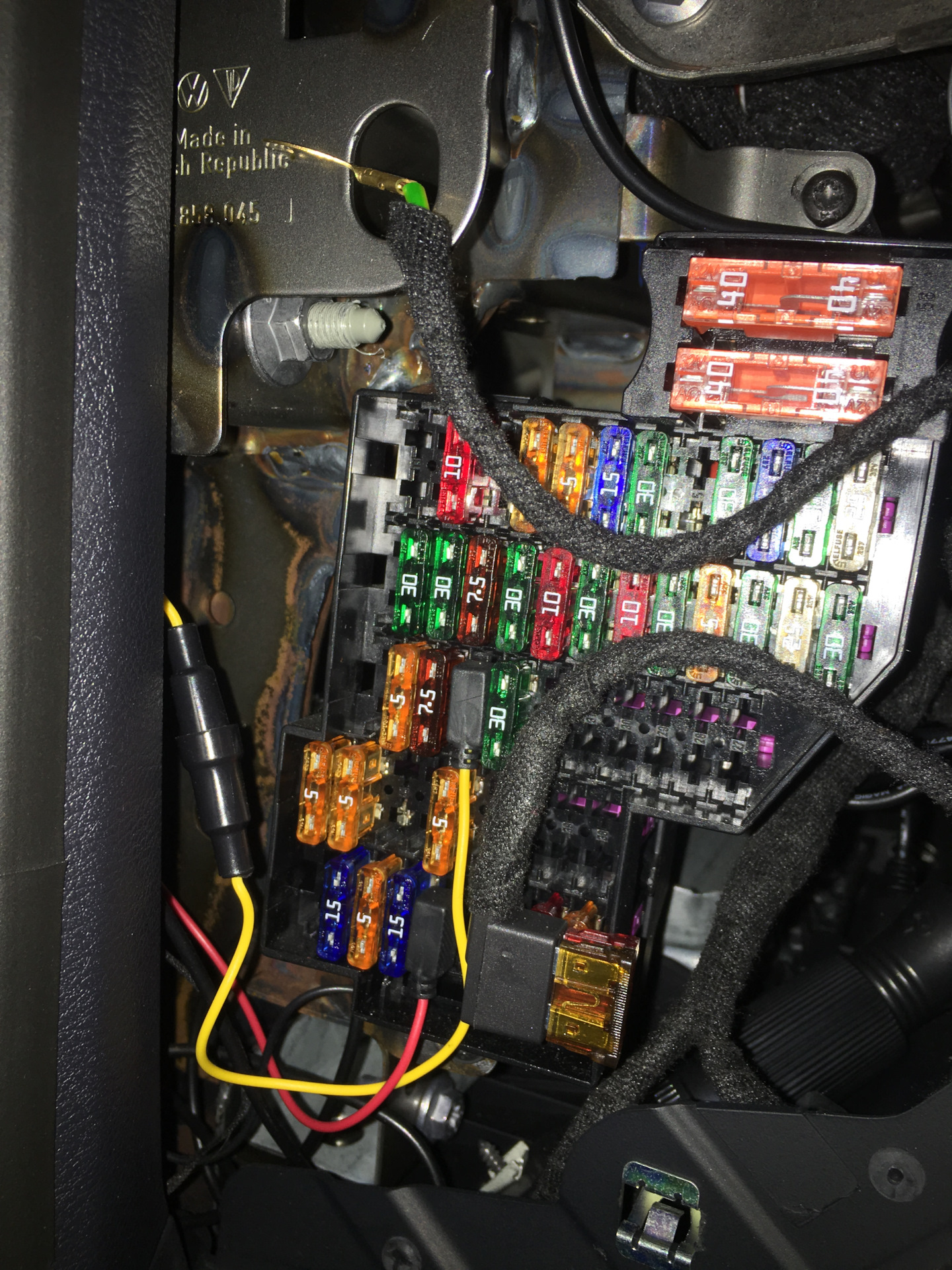

Ну ясно, у меня так подключено ! Регистратор отдельно подключен
Так это также вроде почти?!

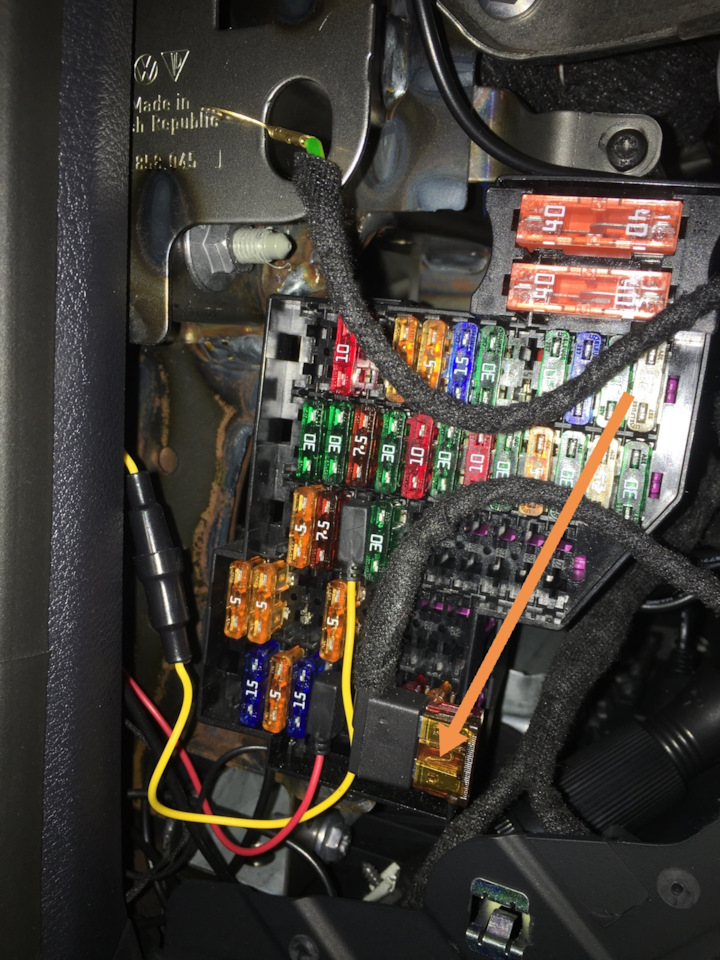

А жёлтое что?
Желтый и красный это от регистратора, желтый это постоянный плюс, красный плюс после зажигания
Нее, я про вот это
Ну так это предохранитель для вывода отдельной линии для розетки под приборкой, вставляется в занятый слот, и на параллельную линию стааиться дополнительный предохранитель
Аааа!
www.drive2.ru/b/469161337767854782/
alex106
Желтый и красный это от регистратора, желтый это постоянный плюс, красный плюс после зажигания
подскажите поподробнее, какой куда подсоединить, в какой конкретно постоянный, какой при вкл. зажигания(за что они отвечают). куда подсоединена "масса"?
Желтый постоянный, красный после зажигания
StasikK2015
В каждом это не в каком!)
Балткам
))
Молодца))). можно было просто два провода припаять к вилке регистратора, заизолировать и вуаля))
Нее, пайка это не для косоруких как я!)))
Поздновато вы батенька выложили. Я спалил уже регистратор)))
Но все равно спасибо
Как смог!)
А почему спалил?
А я подурости напрямик его фиганул, а потом доперло что он ж не 12v, а 5v. Ну вообщем в поиске теперь)))
Бывает, я тоже электрик ещё тот! Поэтому 3 месяца без регика ездил инфу собирал, так бы тоже накосячил!))
funtik37
Поздновато вы батенька выложили. Я спалил уже регистратор)))
Но все равно спасибо
😄👍
У меня от предыдущего хозяина в плафоне подключение

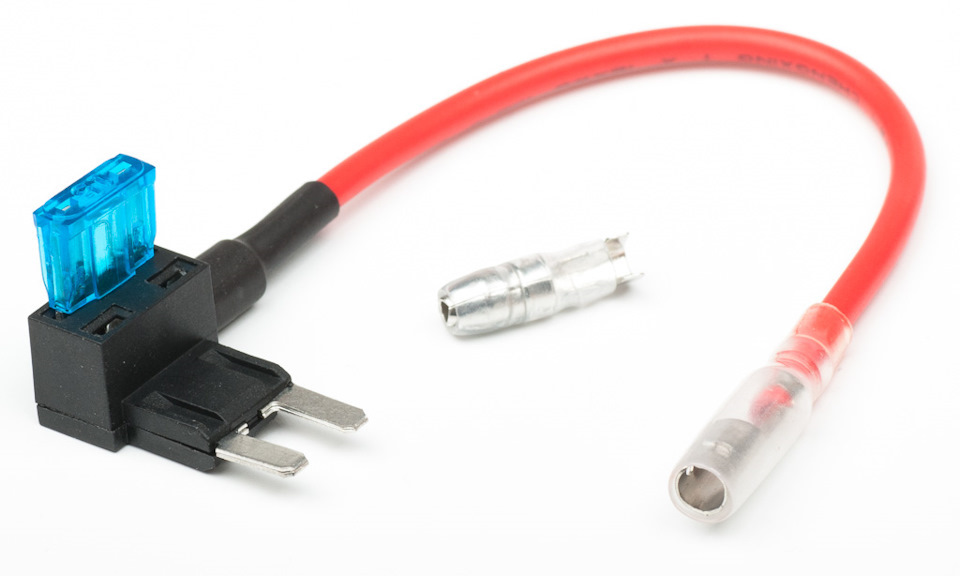

Тоже думал сначала о таком адаптере, но взял такой все таки.
