Добрый день!
Решил я как то заглянуть в коллектор, посмотреть как там поживает наша флейта, и понял что пора дорабатывать и ее, как то однажды я уже заморачивался с этим механизмом, но тогда я купил флейту от двигателя asn, в целом по посадочным местам флейты одинаковые, но есть и незначительные отличия, например, у asn уплотняющие канал «бантики» немного не такие, отличия у них в посадочных выступах, от asn на BBj подойдут без проблем, а если наоборот, то придётся подтачивать

Второе, это сами каналы потока воздуха, у BBj посередине перегородка, у asn ее нет, не знаю влияет ли это на что то, но факт.

Ну а третье, у них даже номера разные

В общем вынул я флейту и понял что управляющие штыри уже начали обламываться, было принято решение изготовить на токарном станке монолитную шайбу со штырьками, но что бы все осталось как по заводу, токарь сделал замеры и вытачал из болванки.


так как у меня ещё осталась старая флейта, то мы использовали ее для апгрейда)старые штыри на флейте были сняты фрезой на токарном

На ответной части флейты к счастью никаких увечий обнаружено не было, так что переделывать пока ничего не стал.
Недельку пришлось поездить без флейты, заднюю втулку я тоже снял от греха трехгранным напильником.кстати по поводу мифов о том что если ее не вытащить то она прелесть к клапанам, так как я флейту покупал вместе с коллектором, то у меня была возможность поэкспериментировать с задней втулкой, забрасывал я ее в воздушные каналы коллектора пробуя что бы она вылетела через каналы к клапанам, но тщетно, и по моим предположениям каналы слишком узкие что бы втулка пролетела и передала привет впускным клапанам.

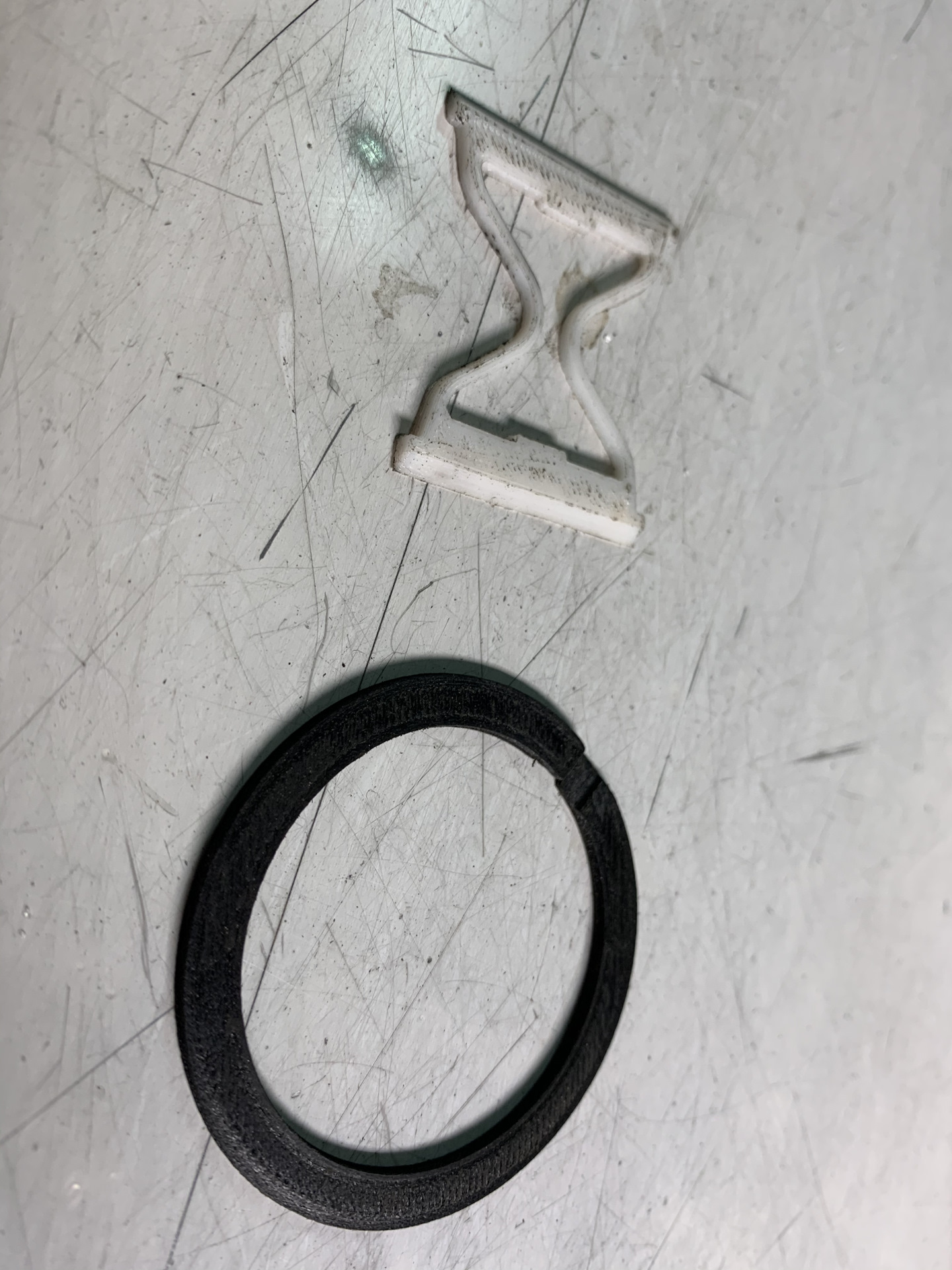

Мне очень повезло что у меня остались ещё целые кольца и банты на флейте, я обратился к человеку и он мне на 3D принтере изготовил эти детальки из нейлона, разумеется с поправкой на износ старых деталей, были изготовлены новые.



Деталь вытачанную на токарном станке мы приклеили к флейте на трёхкомпонентный клей для фрикционных накладок, этот клей держит очень высокие температуры и он пластичен, а значит не отвалится.

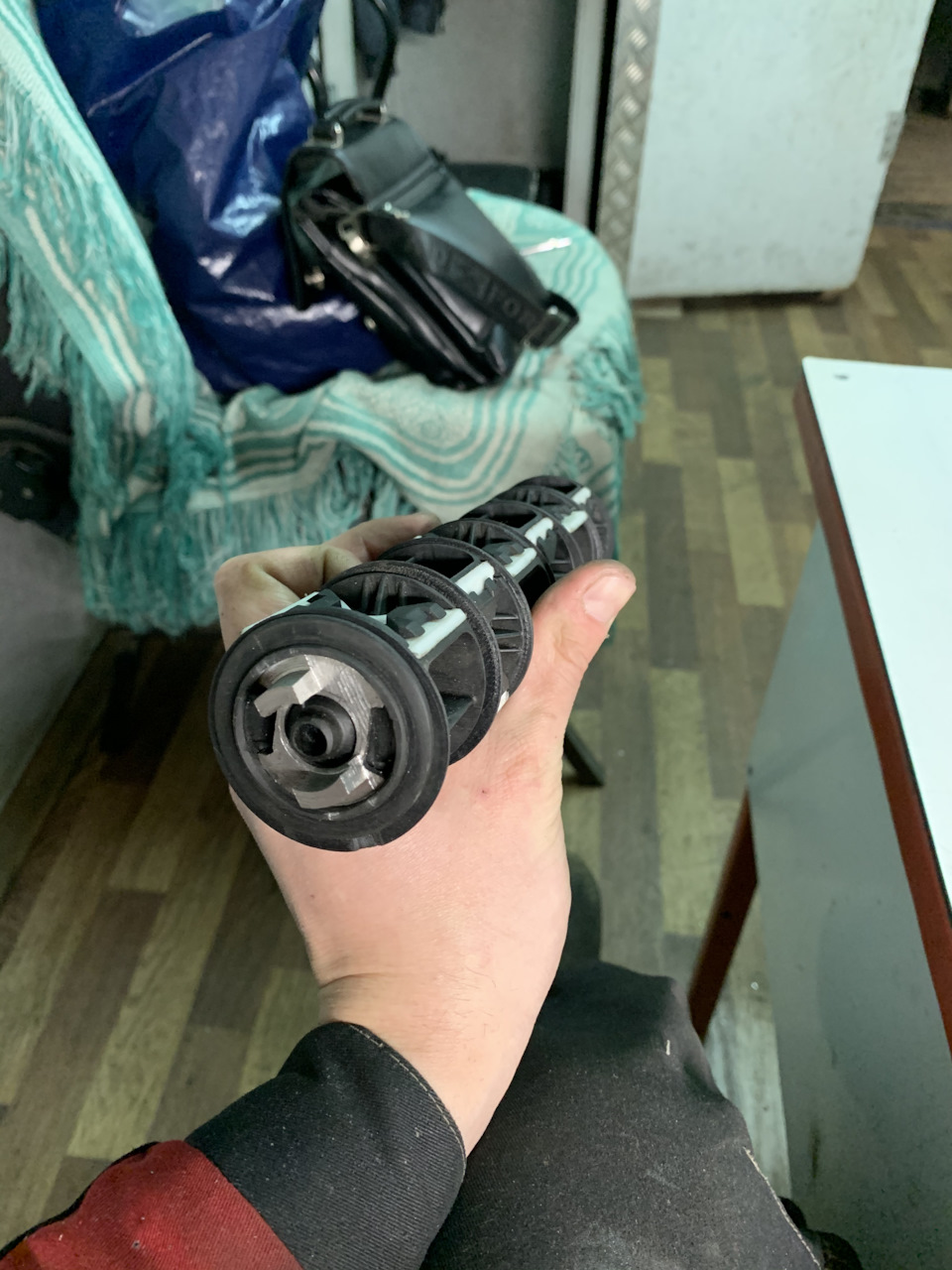

Надеваем все детали на флейту и можно устанавливать.


Втулку обратно поставил с помощью нехитрой приспособы, кончик намазал солидолом, что бы втулка не свалилась во время установки.



Теперь все работает как надо, спасибо за внимание.



Comments 33
Нет размеров втулки которая в коллекторе?
Приветствую!к сожалению нет.машину продал уже.
Доброго времени суток, подскажи пожалуйста а6 с6 3.0 BBJ с низов вообще не едет на верхах все хорошо флейта не работает сломана она (вихревые заслонки )Может быть из за этого, думаю отшить это все дело, что скажешь по этому поводу ?ЕГР нужно тоже глушить ?и отшивать ?
Приветствую!думаю из за флейты вряд ли, я тоже не сразу заметил сломанную флейту, но ехало авто достойно.какие ошибки есть по двс?флейту можно достать и проехать без неё, что бы удостовериться что не в ней дело, но надо контролировать что бы она снялась с задней втулкой, а то потом придётся впуск поднимать.а как дела обстоят с подсосном воздуха на впуске?троит по утрам когда запускаете?как выставлен грм?в 93 группе можно посмотреть, если мне память не изменяет.
Троит по утрам страшно особенно когда были морозы ?
Live2k
Приветствую!думаю из за флейты вряд ли, я тоже не сразу заметил сломанную флейту, но ехало авто достойно.какие ошибки есть по двс?флейту можно достать и проехать без неё, что бы удостовериться что не в ней дело, но надо контролировать что бы она снялась с задней втулкой, а то потом придётся впуск поднимать.а как дела обстоят с подсосном воздуха на впуске?троит по утрам когда запускаете?как выставлен грм?в 93 группе можно посмотреть, если мне память не изменяет.
Прогревается немного перестаёт троить но в мороз завожу троит и стреляет во впуск.
1. Посмотреть показание фаз в группе 93
2.смотреть подсос воздуха на впуске, проблема этого двигателя вкг (вентиляция картечных газов), пластиковые гофрированные трубки от гбц к впускному коллектору, и смотреть сам клапан вкг, он за коллектором находится, к нему трубки и подходят.
Лучше всего съездить на опрессовку впуска, дымом посмотреть, возможно уже и прокладка под коллектором устала и там подсос воздуха.
YREC626
Прогревается немного перестаёт троить но в мороз завожу троит и стреляет во впуск.
Скорее всего подсос воздуха.этот движок очень боится подсосов.
Приветствую. Как часть с грушами отделить от флейты? Смотрю на картинки и не понимаю) просто вытягивать или с поворотом?
Привет, просто тянешь покачивая влево-вправо.
Спасибо
Не пробовал снять и поездить без флейты?
Пробовал, не вариан, не едет машина.кто пишет что разницы нет, судя по всему на мёртвом двигле катаются.
Отличная доработка. А акт ты монолитную шайбу прикрепил к флейте ?
Приклеил на трёх компонентный клей. Ну там так написано
one-x07
Отличная доработка. А акт ты монолитную шайбу прикрепил к флейте ?
Клей для фрикционных накладок)
Ещё такой вопрос, ты флейту смазываешь ? И если да то где и чем?
Нет, не смазываю, там в коллекторе и так хватает смазки
Слушай, у меня такая беда, один виток пружинки обломился, где можно найти подобную пружинку и сильно ли это повлияет если я поставлю без витка?
Я уверен от отсутствия одного витка ничего страшного не произойдёт.так не подскажу, методом подбора.
Для чего она там вообще? Если все равно они к друг другу прицеплены?
Что бы осевой люфт убрать
А 3д модель колец и бантов можешь скинуть?
К сожалению нет, обращался на авито по обьяве, человек сам проектировщик, есть только оригиналы и несколько запасных бантов.
Может тогда контакты мастера, мы будем у него заказывать, или выцыганим у него файлики))
А у тебя не осталось не одного целого банта и кольца?
Я надеюсь что у меня все целое, пока не доставал саму флейту. Насколько я знаю цена печати по модели дешевле в разы, чем создание 3д модели. Но как говорится запас карман не жмёт, я бы заказал себе)
Я отдал 2к за все 7 колец и 9 бантов
Rekid
Может тогда контакты мастера, мы будем у него заказывать, или выцыганим у него файлики))
Я к тому, что у тебя в городе по-любому кто-нибудь печатает на 3D принтере, они практически все делают проекты
Rekid
Может тогда контакты мастера, мы будем у него заказывать, или выцыганим у него файлики))
www.avito.ru/sankt-peterb…os&utm_source=soc_sharing
Спасибо
Отлично получилось
Спасибо)Токарь не пьющий))
