Наконец-то кажись получилась хорошо работающая версия платки/контроллера (хз как назвать) для реализации функции закрывания электробагажника с брелка или кнопки в двери водителя. Производители как-то неохотно дают такую функцию потребителям — слышал всего о нескольких авто, где это работает с завода. Основная причина — безопасность, боятся наверное, что прещемит кому чего и по судам затаскают.
Ну а наши руки — не для скуки, поэтому после доустановки электропривода багажника (www.drive2.ru/l/486340107440226843/) заметил одну фичу — замок багажника щелкает/срабатывает даже при открытом багажнике при нажатии кнопки (не у всех активировано, кодируется в блоке комфорта). И тут меня торкнуло — использовать эту фичу для закрывания, имитировать сигнал нажатия кнопки на торце двери. Но, просто так не сделаешь, если реагировать на каждое срабатывание, то багажник и открываться не будет. Тогда придумал — закрывать будем только после 2х последовательных срабатываний замка! Первый вариант схемки по-быстрому собрал на одной логической микросхемке. Впринципе работало, но как-то кривовато и не на всех авто. Спустя несколько лет решил вернуться к этой теме и сделал на микроконтроллере PIC. Все заработало четко и стабильно. Алгоритм такой: нажать и держать кнопку брелка, замок сработает, отпустить кнопку, замок через 1,5 с отпустит, опять нажать и держать кнопку брелка, замок сработает 2ой раз, отпустить кнопку, замок через 1,5 с отпустит и багажник начнет закрываться. Непременное условие — нужно чтобы замок сработал 2ой раз не позднее примерно 1,5с после 1го отпускания (правда все поняли? :))). Сделал это специально для защиты от случайного закрытия и чтобы не мешать возможности остановить открывающийся багажник в промежуточном положении.
Ну а дальше заказал платок на заводе, напаял, запрограммировал, отправил нескольким камрадам. Они радостно поставили и… Облом! Не работает! Ни на Б6 ни на Б7! Хотя у меня ну просто все идеально закрывается. Во чудеса думаю. Стал опрашивать камрадов, и вот те на — у тех кто на Б6 оказывается блок комфорта стоит от Б7. Уже теплее, беру осциллограф и еду подопытного Б6 пытать. Цепляюсь к платке, нажимаем кнопки — сигнал на закрытие идет идеальный, а не закрывает…
После нескольких экспериментов всетаки выяснилось, что на Б7 изменили алгоритм реакции на кнопку багажника, теперь на нее реагирует только после того, как замок багажника отработает и отпустит. А я то имитировал нажатие кнопки сразу после срабатывания. На Б6 это замечательно работало… Ну да ладно, дорабатываем програмку, перешиваем платку и готово! Теперь работает на всех Б6, Б7 и Б7 олтреках.
Подключение элементарное: три провода под кожухом багажника — один на +замка, второй на контакт кнопки, третий на минус.

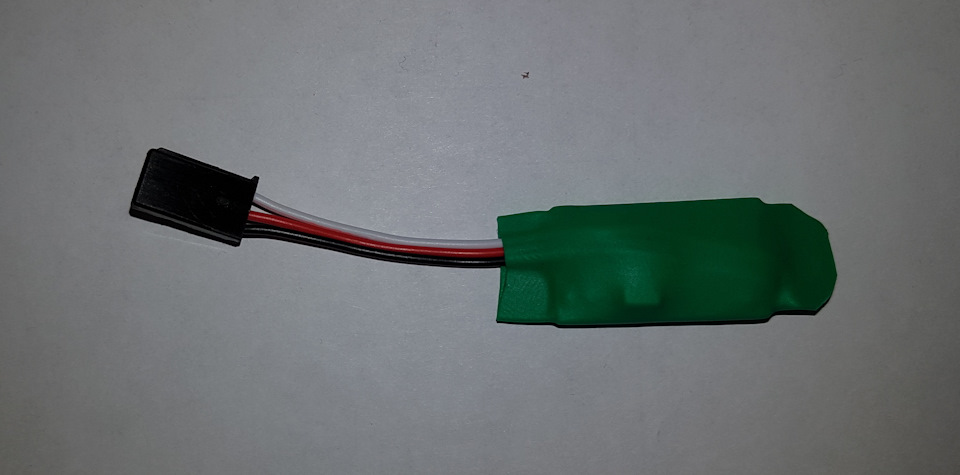

Ну и фоток немного







Пара отчетов камрадов с видео работы
www.drive2.ru/l/502212382420893741/
www.drive2.ru/l/503070826124280565/


Comments 87
Доброго времени суток. Как можно приобрести это чудо?
Приветствую.как приобрести?
Отписал.
В Егорьевск отправите?
Ещё интересует?
Привет а сколько стоит
Приветствую. Пока детали на них кончились. Жду.
Хочу купити, Україна
Отписал
Доброго времени суток
Как можно приобрести в Украине плату?
Отписал
Салют.
Как у вас с доставкой в Германию?
Отписал
Доброго дня😄, а нет ли в Москве мастера по такой доработке авто? С днем СА и ВМФ!
Приветствую. С праздником! Да можно найти. В личку по деталям.
хм, а я вот в уме перекрутил алгоритм данного устройства и вот что думаю… а можно бы и проще без двойного нажатия, для этого задействовать состояние концевика замка багажника, и когда багажник закрыт, имитация кнопки не происходит, а когда открывается — иммитировать нажатие кнопки и тем самым с одного нажатия реализовывать промежуточные положения, и так же закрытие… как бы раздумие вслух, тема для размышления
Да много чего придумать можно, идея была как проще. И с одним нажатием считаю небезопасно, кто-то или сам случайно нажал и прихлопнуть может.
Цена? Как с доставкой в Украину ?
Отписал
Живу в Германии !
Привет всем, где можно купить эту вещица!
Отписал
Цена?
И как купить з доставкой в Украину?
Отписал
Черный масса, красный 2ПИН кнопки багажника и белый 4ПИН замка крышки багажника правильно или нет
Нет, не правильно! Лучше в сообщения писать, а не сюда.
Как вам можно видео отправить
Первые четыре раза закрывался
Вроде все перестала может быть что-то адаптировалась
Что делать
Добрый вечер такой вопрос после подключения любую дверь открываю багажник закрывается
Это как так? ) Первый раз про такие чудеса слышу )
Добрый вечер у тебя можно заказать плату
Отписал
Здравствуйте! А есть ещё в наличии?
Приветствую. Есть.
Добрий день. Можна якось замовити з доставкою в Україну?
Отписал
И я хочу !как бы её в Киев передать
Приветствую! Приобрел бы данный девайс. Есть в наличии?
Мне надо на б7
Срочно)))
Отписал.
Здравствуйте можете отписать сколько выйдет плата и как заказать на б7
Отписал.
мне бы на а6)
Смотреть/пробовать надо. А кодировкой не делается?
там как на ку7
Думаю подойдет. Пробовать надо )
Vovan0077
Смотреть/пробовать надо. А кодировкой не делается?
Подскажи как пожалуйста
Что именно? Про кодировку не знаю, искать надо можно или нет, на супербах слышал можно. А платку подключать пробовать надо.
4O4
мне бы на а6)
Если есть желание можно пересечься попробовать.
Батенька, так это ж космос ))
Да ладно уж )). Если б я показал, что на работе делаю. ))
Отличная новость, дай обниму)
А на шкода кодиак подойдет?
Спасибо ). Есть такая вероятность, но смотреть пробовать надо.
все работает. правда вот когда машина на приличном расстоянии. и не слышно замка, то трудно попасть в нужный алгоритм
Ничего, натренируешься )))
За собственную реализацию супер!
А какой ценник на продукт?
Спасибо. 1000р всего )
А мы на ку7 балуемся штуками от китайцев)))
www.drive2.ru/l/485187544376410527/
Жёстко! ))
Зато здесь не нужно заморочек с двойными нажатиями и ожиданиями))) нажал один раз и забыл)))
Я опасаюсь одного нажатия, хотя по спецзаказу сделал и с одним нажатием — питание через датчик наклона подал )).
А у тебя я так понял без вариантов — если открыл, то на следующее нажатие — закрыл? А если в промежуточном положении остановить? А если потом дальше открыть надо? Если защемило и тп? Как это все работать будет?
Все работает штатно. Ведь происходит имитация нажатия кнопки. Штатно если открываешь, нажатие на кнопку останавливается, следующее нажатие кнопки — закрывается, опять нажатие и останавливается, нажатие — открывается дальше и так далее по очереди. У тебя тоже без вариантов, я думаю, ведь с двойным нажатием только закрытие, с таким алгоритмом не успеть в промежуточном положении поставить, как и у меня. Основная цель этой доработки — именно полное закрытие с брелка и кнопки в салоне))) или у тебя по другому?
У меня в промежуточном легко, второе нажатие только 1,5 с ожидается, дальше не реагирует. А штатно я чтот не помню точно, если остановил и сразу еще нажал — то закрытие, а если подождал и нажал — то вроде дальше открытие. Надо проверить.
Твой вариант тоже имеет право на жизнь, но как то сложно имхо очень и громоздко ))
С тем, что у тебя размеры минимальны спорить бесполезно))) вряд ли есть решение меньше))) ну а алгоритм штатного открывания/закрывания, думаю одинаков)))
В принципе я легко мог бы из своего твой вариант сделать, всего один провод для постоянного питания добавить надо и отезать кой где ))
Vovan0077
Я опасаюсь одного нажатия, хотя по спецзаказу сделал и с одним нажатием — питание через датчик наклона подал )).
А у тебя я так понял без вариантов — если открыл, то на следующее нажатие — закрыл? А если в промежуточном положении остановить? А если потом дальше открыть надо? Если защемило и тп? Как это все работать будет?
Имеется в виду нажатие кнопки на двери на закрытие.
На джетту такое же хочу)
На Джетте есть электропривод багажника? ))
Неа))
На а4 б8 такую бы)
Может и подойдет, на ВАГах обычно много одинакового ) Схему и пробовать надо.
Привет!Заказ прими на 1 штуку.
Салют! На какой авто? А так есть в наличии.
на б 6
Чувак молодца! Дай решение на октаху а7! Сколько народу пойдёт к тебе косяками)))!
Спасибо! С вероятностью 90% должно подойти ). Надо схему глянуть и подопытного. Хотя слышал слухи, что на Супербе каком-то можно было кодировкой активировать штатное закрытие с брелка. Может и на Октавии можно?
По личному опыту: на октавии скаут А7 просто через блок комфорта активируется, на Туареге уже с завода работает.
А на Пассате так и не нашли, пришлось колхозить.
Ну и правильно))) Классная идея👍👍👍
А можно у вас заказать плату, готовую к установке?
Нужно! ) Есть готовые.
Куда и сколько?)
Отписал.
Вот это класс!
Стараемся )
