Всем Привет!
Давно ничего не выкладывал, копил материал, теперь он есть!
Во-первых, покажу 3 ролика как мастер Алексей заботливо выводит передний капот (кстати к заднему багажнику тоже приступили).
Итак, смотрим:
Видео 1:
Видео 2:
Видео 3:
Как видите, работы идут полным ходом.
Веду переговоры по краске кэнди. Определился, наконец-то, с цветом – будет однозначно «блю аквамарин».
Поставщика «Аирмастер» (air-master.info/) посоветовал Евгений — владелец замечательного 965-го www.drive2.ru/r/zaz/1577029/, он сам с ними работал, так что все проверено, за что Евгению огромное Спасибо! С менеджером Дмитрием сразу нашли общий язык и скоро краска будет у меня. Но об этом более подробно в следующих постах.
Я же занимался подсветкой тумблеров. В итоге остановился на следующем варианте.

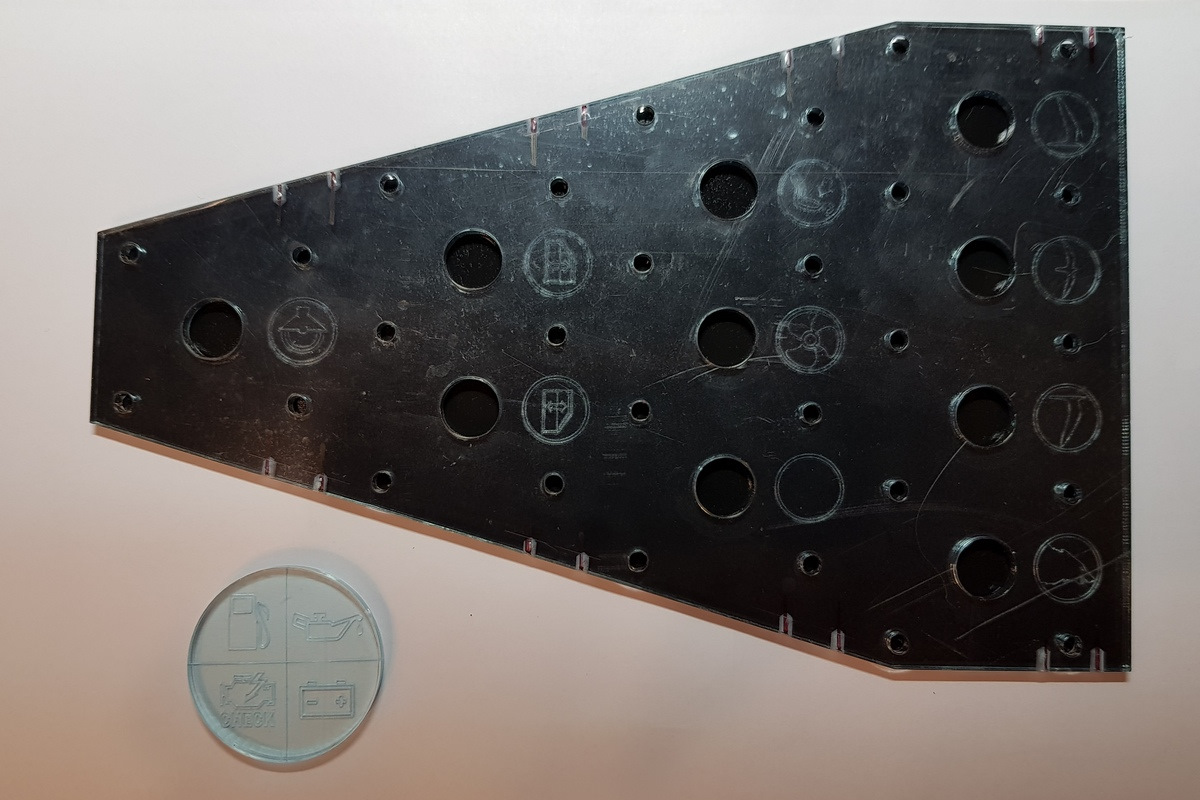

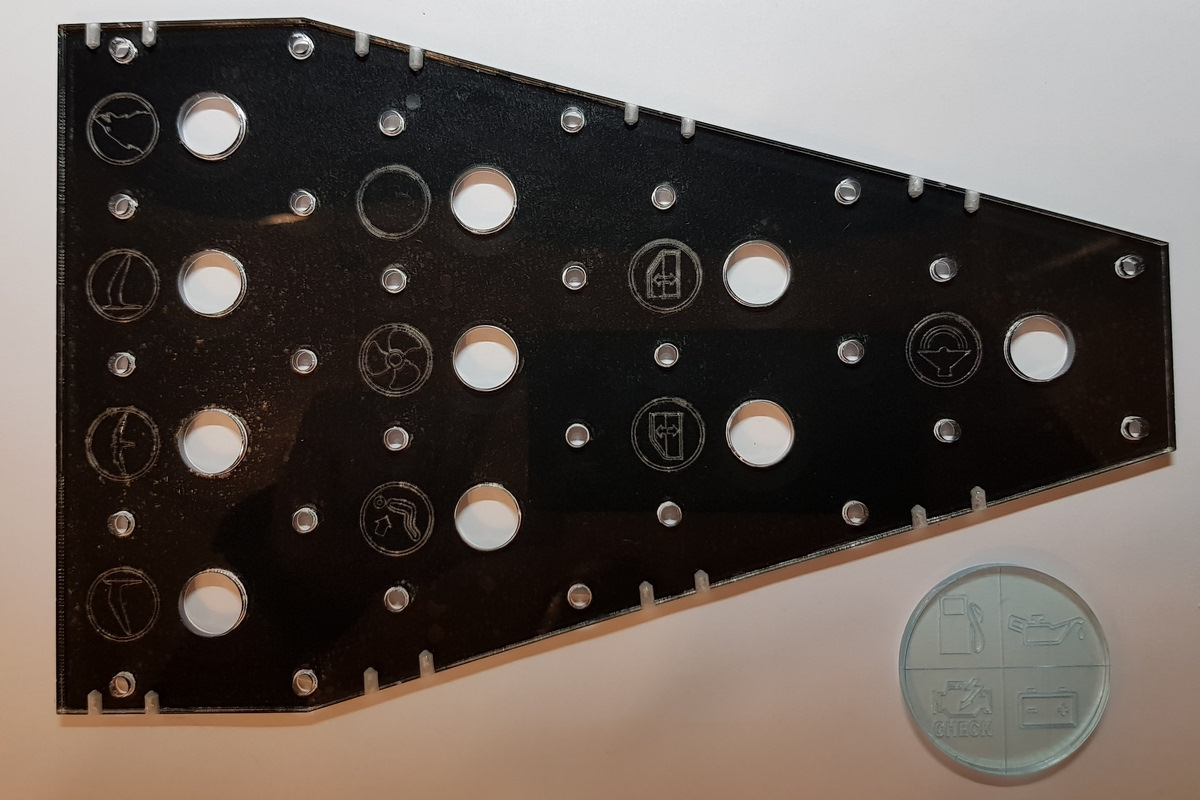

Из оргстекла толщиной 4мм была вырезана подложка (лазером) с нанесением пиктограмм.
Вот так это выглядело. Где царапины не обращайте внимания – это защитная транспортировочная пленка:
Прорезал острым ножом все технологические отверстия:
Крупную часть со стороны лазерной гравировки заклеил черной пленкой. Экспериментировал с белой пленкой мне не понравилось. После «прошелся» по черной пленке утюгом, прокалывал мелкие пузыри и делал поверхность абсолютно ровно прилегающей. Маленький «пятачок» еще не успел обработать, на нем хорошо видны пиктограммы:
С ним отдельная история, до конца еще не решил как поступлю с ним. Короче, плата с 2-х торцов (правого и левого) подсвечивается сверх-яркими светодиодами диаметром 3мм. Т.е. я просверлил по 8 отверстий с каждого торца и просто вставил туда светодиоды. 8 — потому что 4 красных и 4 оранжевых, т.к. основные приборы KUS имеют такие же подсветки.

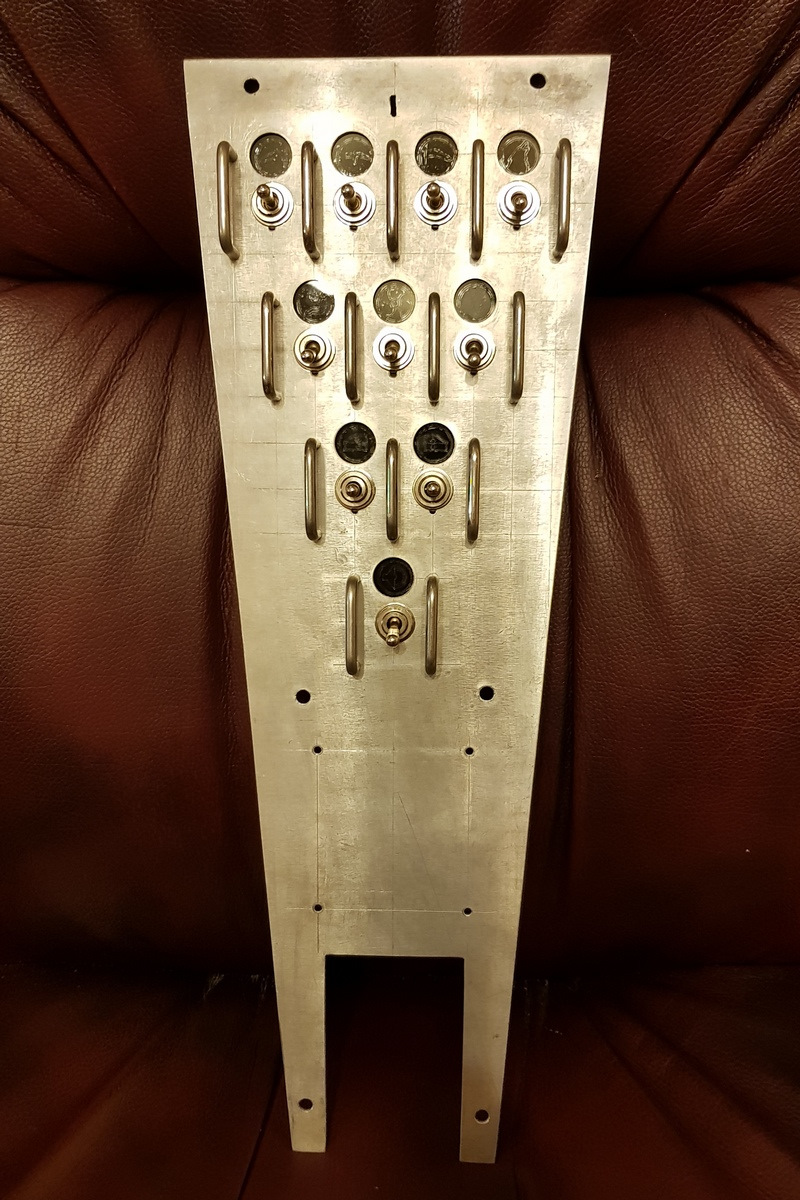

Вот что из этого получилось. Панель с наружной стороны. Напомню, она будет обтянута бежевой кожей, в цвет салона:

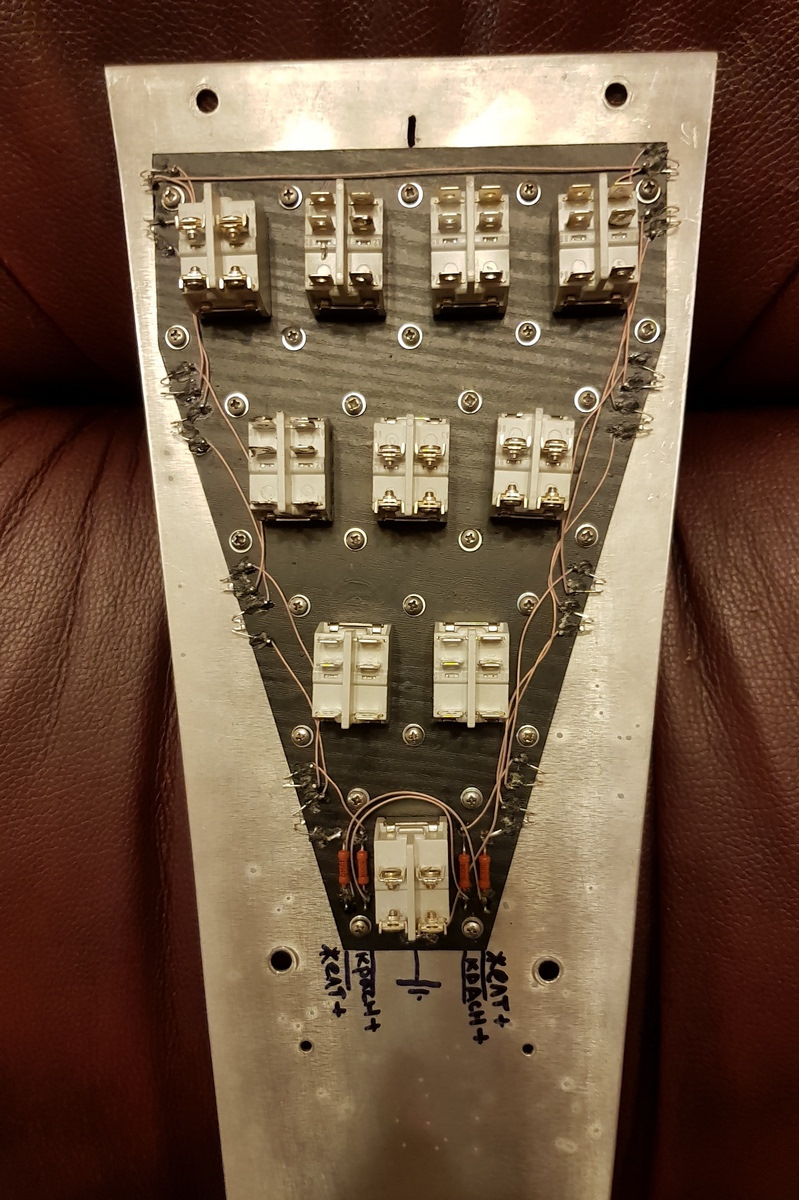

Вид с обратной стороны (временный, потом все покрою лаком и термоклеем):

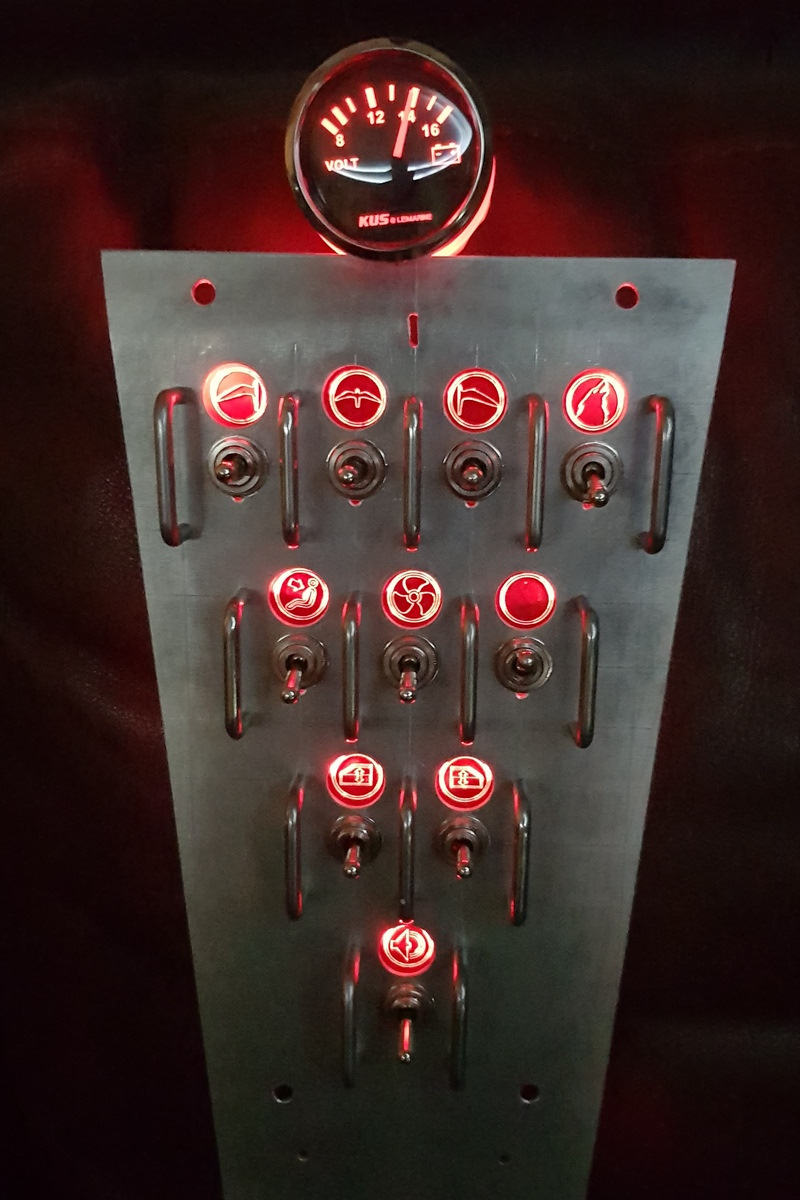

Включенная панель с красной подсветкой:

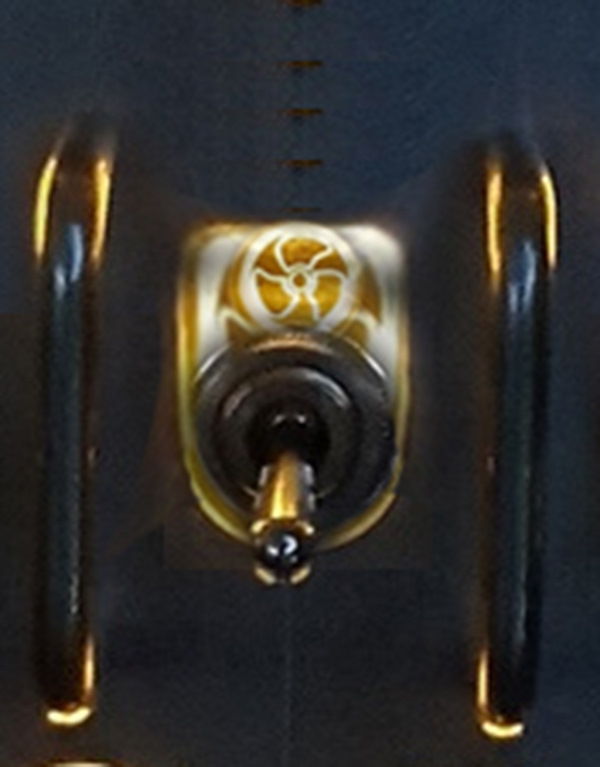

Включенная панель с оранжевой подсветкой:

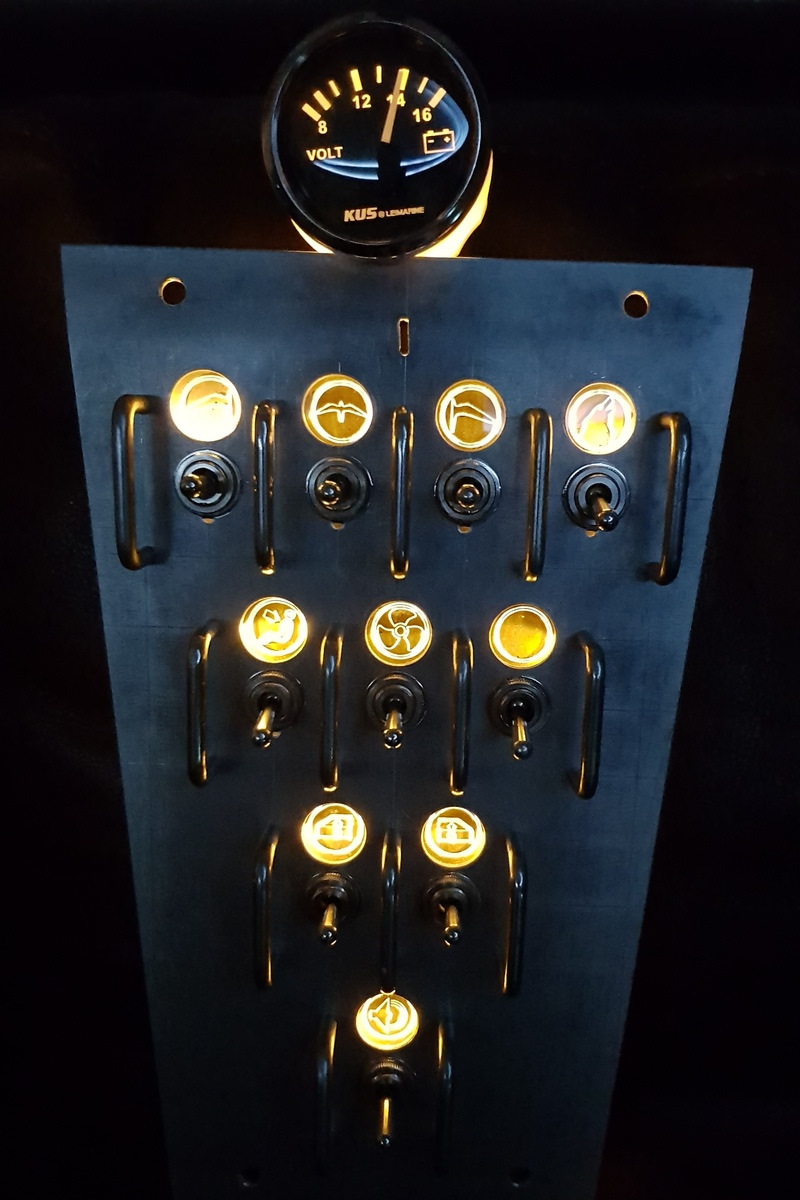

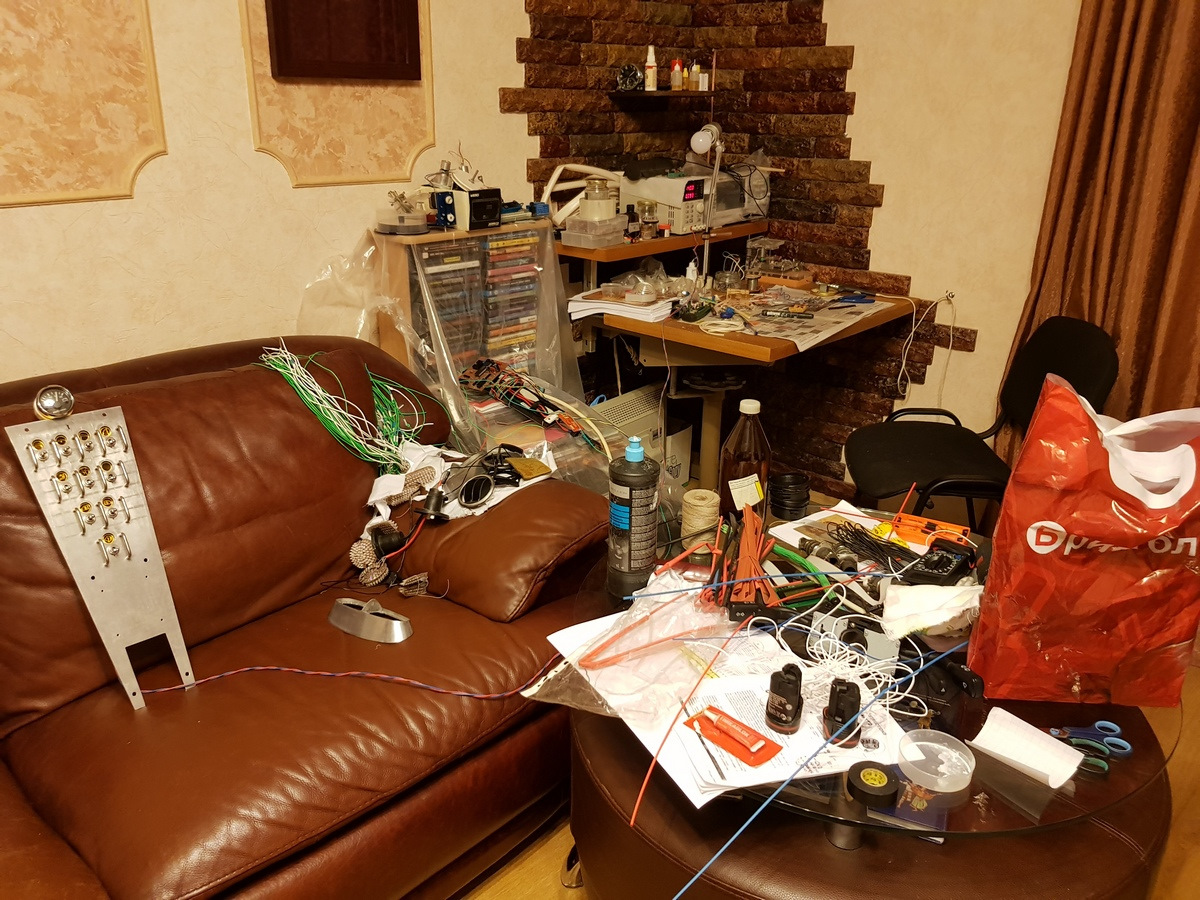

Во время работ дома в зале вот такой бардак, т.к. делаю параллельно проводку.
А вот собственно видео работы подсветки тумблеров:

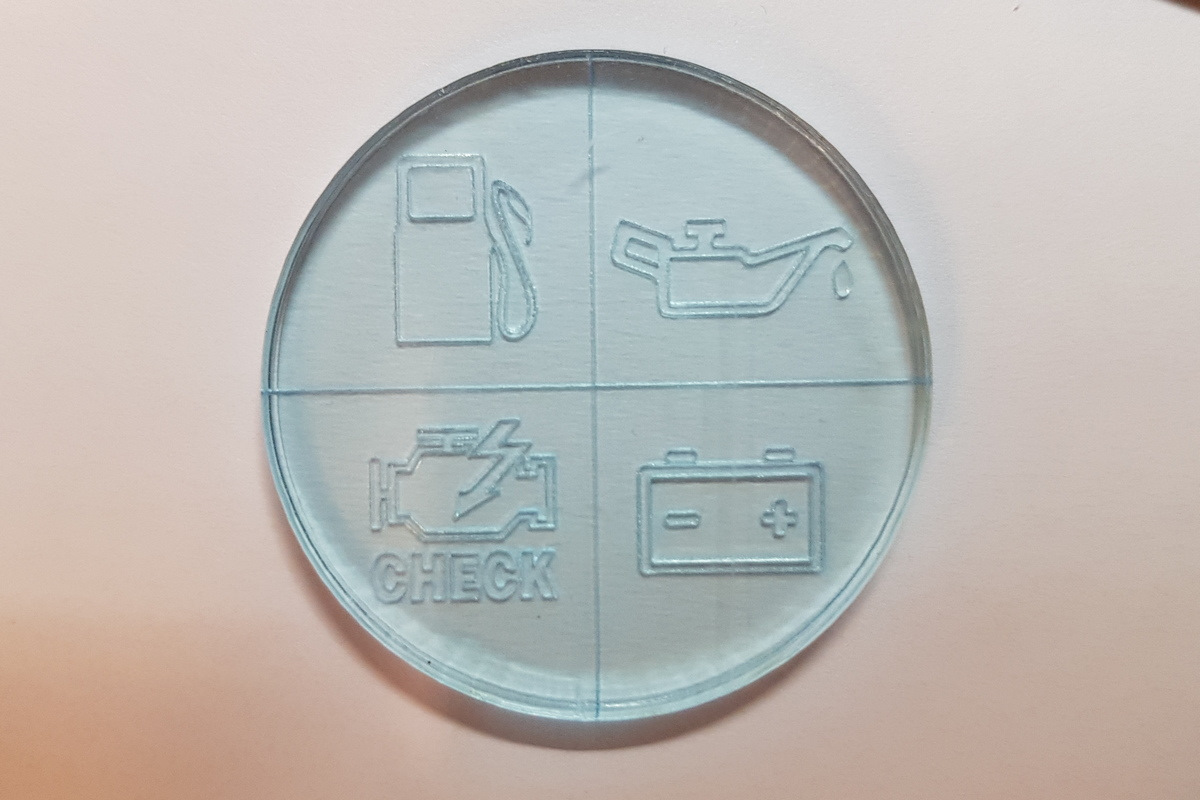

Про маленький «пятачок» хотел отдельно рассказать. Он появился не просто так, дело в том, что я не нашел в наличии прибор KUS (хотя он есть в природе) который показывает 4 сектора (Лампа АКБ, Лампа давления масла, CHECK ENGINE, Минимальный уровень топлива). Я купил самый дешевый прибор KUS (вольтметр на 32В) и распотрошил его, буду использовать его корпус со стеклом:

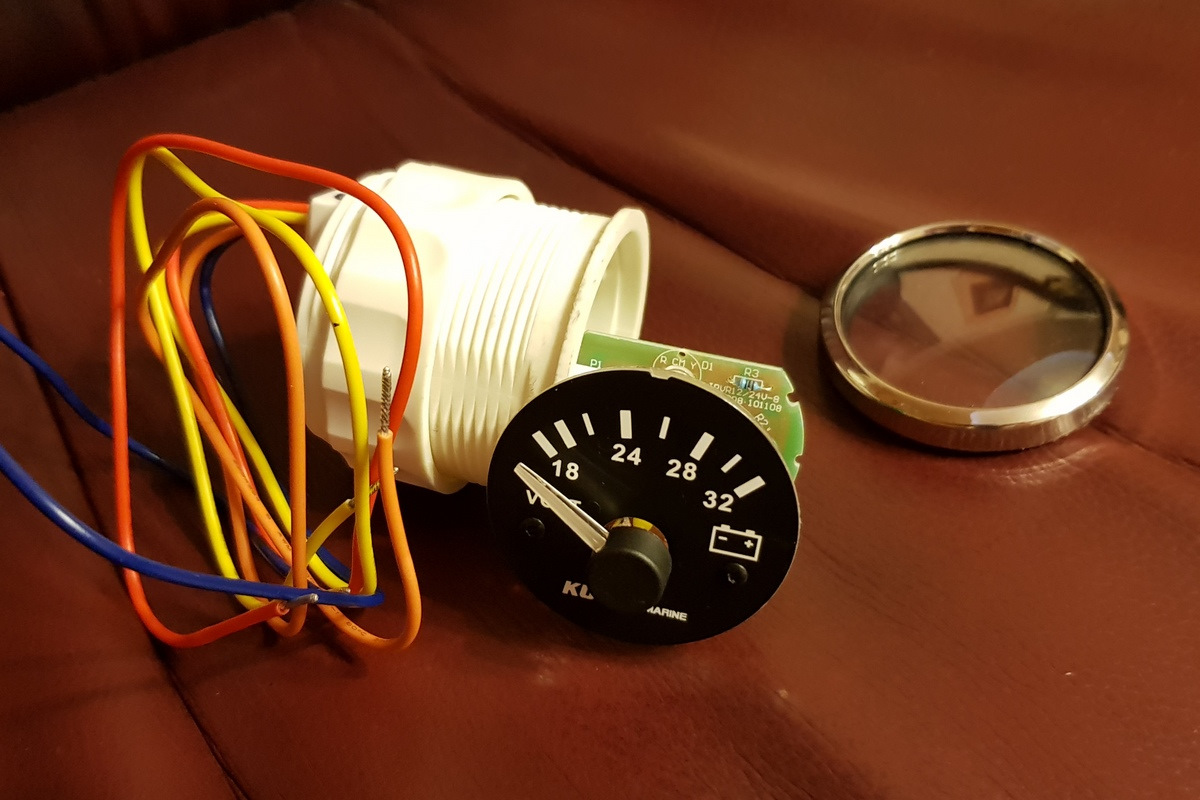

Пятачок есть для него, в размер вырезал, но как теперь его подсветить чтобы была подсветка как у других приборов и чтобы сектора при срабатывании ярко выделялись:
Пока думаю как обыграть его, но может кто-то подскажет дельный совет?!
Всем пока!
Comments 153
Крутейше придумал! Это реально на грани фантастики!
Спасибо!)
Круто! качество работ поражает! Оранжевый отлично смотрится, такой лампово-ретро свет!
Спасибо лазеру!)
Огонь!
Вы еще не видели накладки на глазки в новом посте!)
Щас гляну…=)
Вот они прелестные:

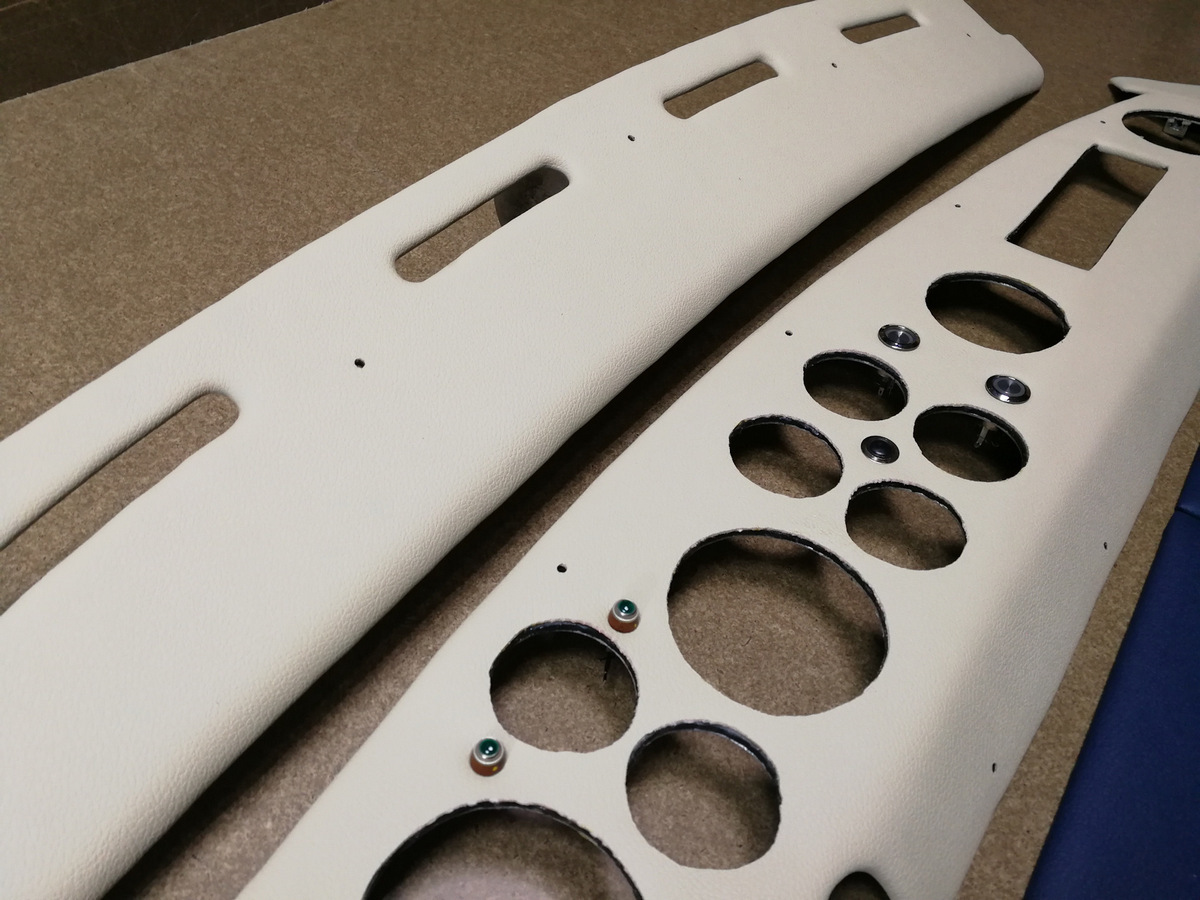

Ааа…, а то поста такого НОВОГО не нашел…
146-й пост.)
Точняк, просто колечки не так запомнились, как ШАР =)
Шар это фишка поста, заиграл бы)
Ага =)
С какого НЛО панель украли?;)))
Я бы не отказался побывать на одной из тарелок! Может как-нибудь случится, может механником возьмут)) буду рад. Тогда и панель переделаю, точнее отверну одну из них!)))
Еслит бы они увидят какой труд проделан, бось заберут они тебя с собой!;)))
rok072
Я бы не отказался побывать на одной из тарелок! Может как-нибудь случится, может механником возьмут)) буду рад. Тогда и панель переделаю, точнее отверну одну из них!)))
Я боюсь тебе новые физические принципы не по вкусу будут)))Мне не понравилось.Не мое это!))))) проговорился). А если серьезно, есть впорос не по теме а по сигналке. Какой звук дезактивации сигналки будет? и звук запуска движка дистанционно? Надеюсь не кенигсеговская банальщина!И не вой волка)))
Сигналка Starline? звук ее родной оставлю. Дистанционный запуск движка, как и открытие дверей будут.
Панель просто космос!
Не совсем, к сожалению будет дорабатываться!) Впрочем, как всегда.
нет идеала совершенства))
эт точно!)

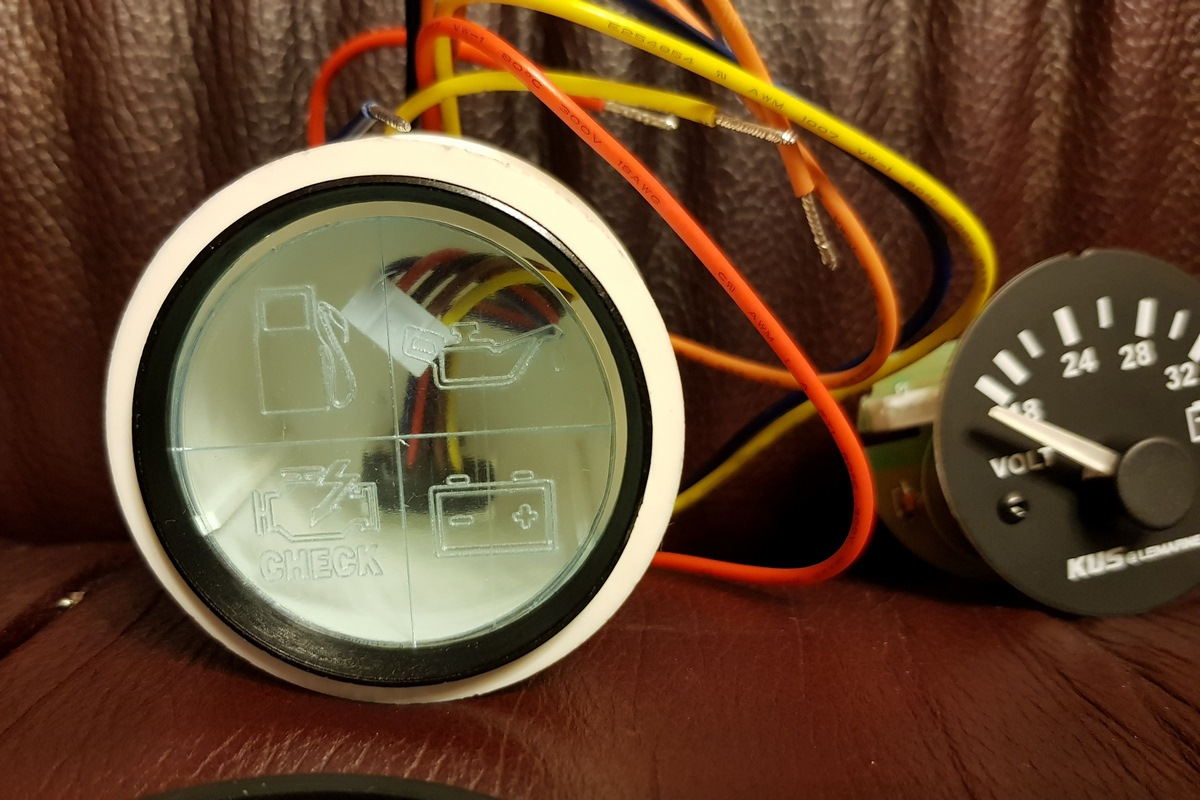

По "пятаку". Для того, чтобы избежать паразитной засветки соседних пиктограмм вам скорее всего следует разделить этот пятак физически на 4 сегмента, и проложить чих чем-то тонким. Благодаря этому вы убьете двух зайцев — можно будет сделать индивидуальную подсветку каждой пиктограммы из глубины (на просвет), и общую (в торец пятака). Но я бы сделал наоборот = общую подсветку из глубины, а индивидуальную индикацию пентаграмм сделал бы при помощи пары CMD светодиодов на один сегмент, разместив их с торца пятка, за рамкой прибора. Так можно сделать даже разные цвета на каждую пентаграмму. Если непонятно объяснил, могу нарисовать эскизы в ЛС.
Спасибо! Все предельно понятно. Сейчас мне режут 4 сегмента (чтобы разделить их черной прокладкой). Наоборот, как Вы предлагаете, не пойдет, нужно чтобы все приборы имели одинаковую подсветку, поэтому сработку того или иного сегмента придется подсвечивать именно отдельно из глубины! Завтра должны получить результат, получится так как я задумал или нет)
Погодите, но ведь у вас остальные тумблера тоже подсвечиваются с торца пластины, ан не из глубины?
Я про подсветку приборов имел речь! Пластина тумблеров подсвечивается с боков. Новый прибор который будет из 4-х ломтиков должен подсвечииваться как остальные приборы (по внешнему диаметру), а сработка любого из ломтика будет подсвечиваться изнутри дополнительно. Может мы друг друга не понимаем!)
Не, я вас понял. Просто небольшая ремарка — каждый из ломтиков должен загораться только при наступлении определенной ситуации. И если они у вас будут подсвечиваться постоянно — не будет ли это сбивать с толка?
Есть запасной вариант, я держу его в тайне!) ас толку сбивать не будут!
Разделите датчик металлической пластинкой в виде креста на 4 сектора, в каждый сектор лампочку
Собственно так и планировалось. Но мне нужна и фоновая подсветка протбора и подсветка (более интенсивная) одной их 4-х зон.
Блин, опередили :) Я выше написал — если подсвечивать пятак с торца, то будет светиться именно сама пентаграмма, и зону можно не подсвечивать.
Мне нужна подсветка зоны, чтобы прибор не выделялся из остальных.
Я просто других приборов не видел, и думал, что по аналогии с подсветкой тумблеров.
На видео есть прибор "вольтметр", остальные такие же.

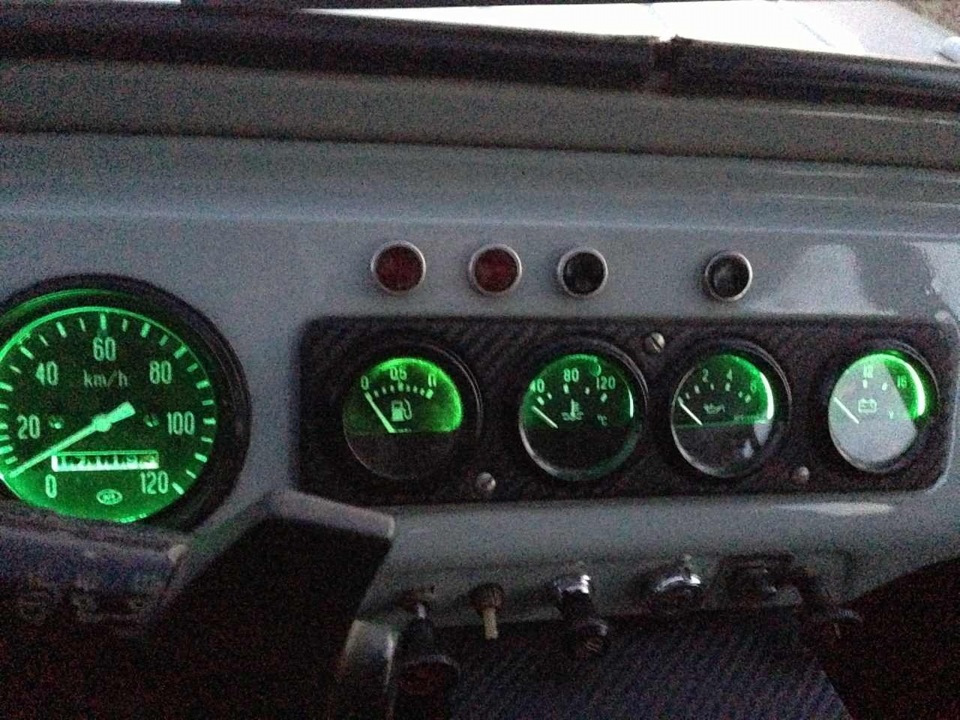

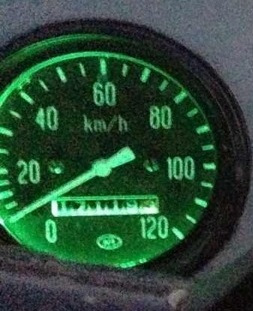

Вольтметр имеет шкалу, которая нуждается в подсветке. Ваш "пятак" не имеет шкалы, нуждающейся в постоянной подсветке, а напротив, является индикатором возникшей проблемы.
Толгда он будет белой вороной, если не будет однотипной подсветки.
"Моя" деталь — серебристая ручка (от магнитофона "Союз" :) ) с зеленой подсветкой. Принцип — как у Вас — подсветка "в массу" (специально изготовленного ступенчатого кольца из оргстекла). Единственно, пришлось "городить" внутренний "мостовой" подиум для крепления самого "галетника". (Вам и этого не придется делать).
Думаю, это — самое лучшее решение. (Собственно, "фирменное" решение от Audison на этом фото — именно такое же).
Но — весьма и весьма трудоемкое.
Для Вашего случая можно сделать так же (при этом символы в отдельных "глазках" сделать индикаторами включения — но это уже "по желанию"). И, — не индивидуально для каждого тумблера, но единой платой (при условии, что Ваши "лазерные резчики" смогут сделать "ступенчатую" (по толщине) плату из оргстекла).
Готов предложить эскиз решения для Вас.
Получится примерно так:

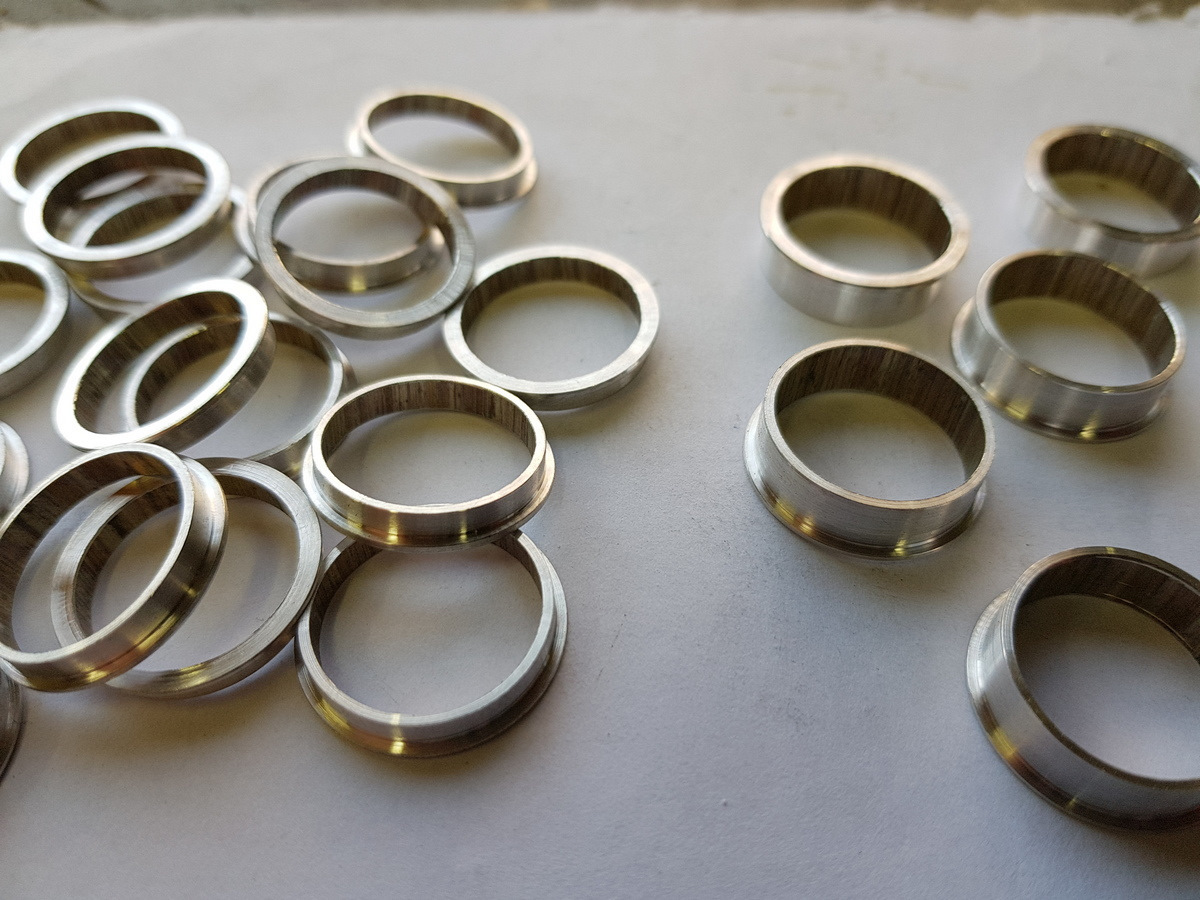

Спасибо за эскиз и предложение!))) Пока обойдусь своими силами. Резчики не могут делать ступени. Могут фрезеровщики, но поверхность у них "шершавая" получается. Мне они делали 2 кольца со ступенькой для подсветки эмблем Волчонка на передней и задней решетках. Как сделаю покажу.
ОК.
Автору:
У меня "по осени" встала подобная задача. Я изготавливал себе центральную панель управления "музыкой" и в качестве основного выключателя хотел использовать обычный "галетник". Как его подсветить? "Внешнюю" подсветку (как у Вас) делать не хотел. В итоге получилось вот что:

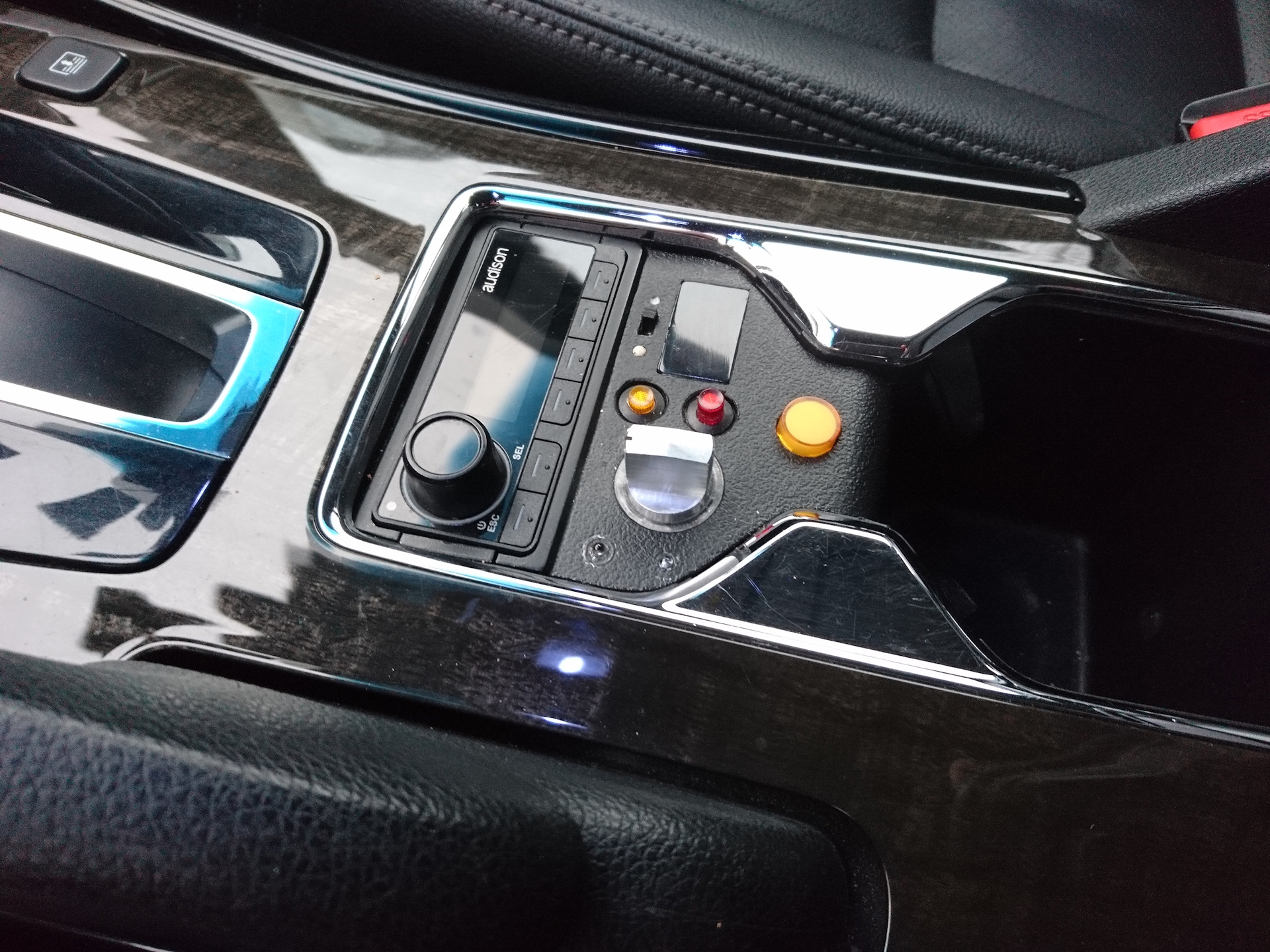

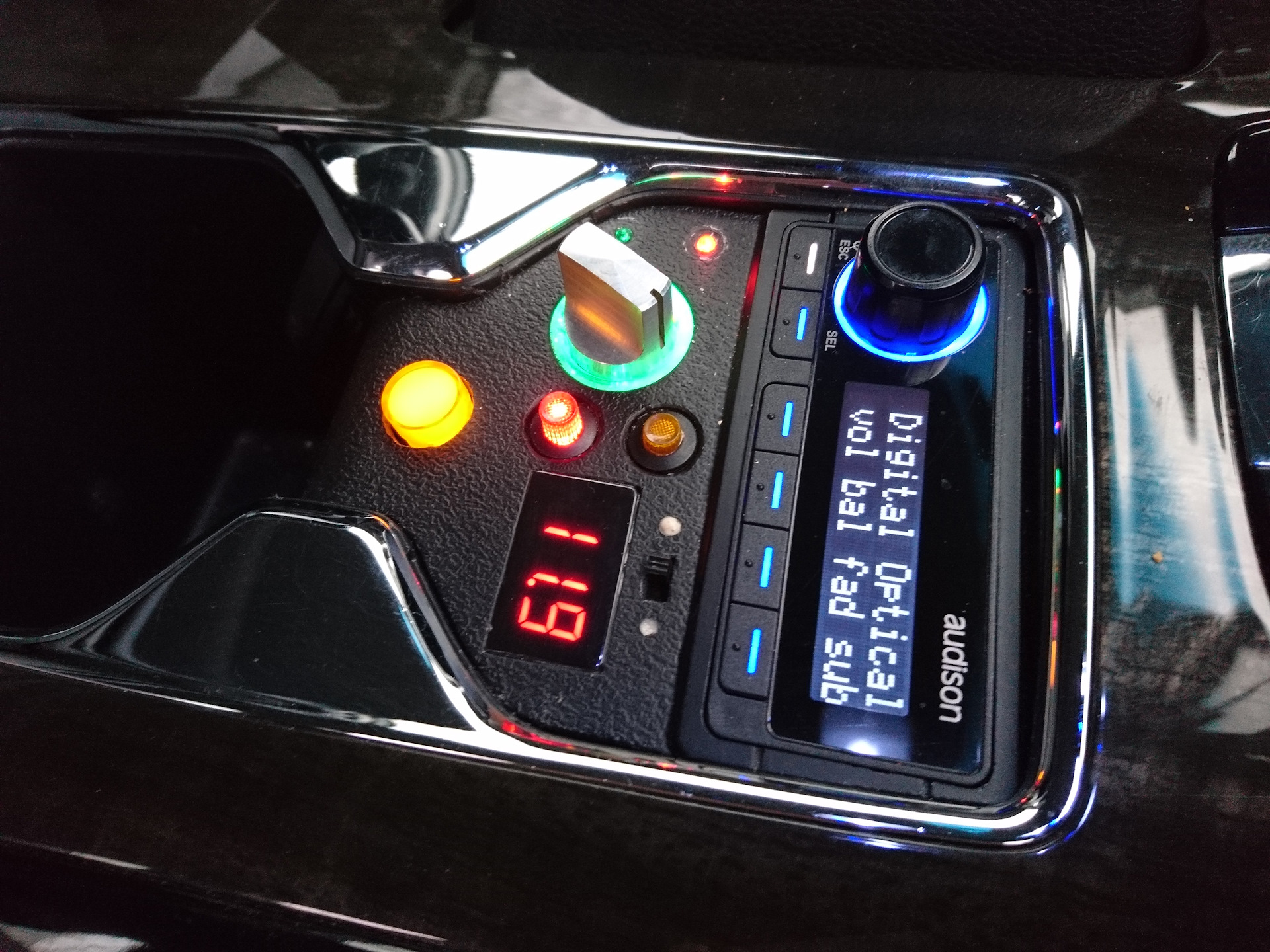

Задумка подсветить галетник удалась. Я тоже сначала хотел тумблера подсвечивать, но в итоге все переиграл.
VldmrKstkov
Автору:
У меня "по осени" встала подобная задача. Я изготавливал себе центральную панель управления "музыкой" и в качестве основного выключателя хотел использовать обычный "галетник". Как его подсветить? "Внешнюю" подсветку (как у Вас) делать не хотел. В итоге получилось вот что:
а ссылочку можно?
Это вопрос ко мне? Ссылку на что?
Да к Вам, ссылку на то как делали панель для музыки
Понял. Но ссылку давать не на что, описания не делал и не публиковал.
жаль, интересно было бы почитать
Работа супер!взял на заметку как пример)
По прибору можно сделать двухстороннюю плату и одной большой перемычкой чтобы не городить лишнего.Ну я так представил.
С прибором сегодня будет эксперимент, в следующем посте отпишусь что получилось.
ждём
А где Вы такие тумблеры приобрели?

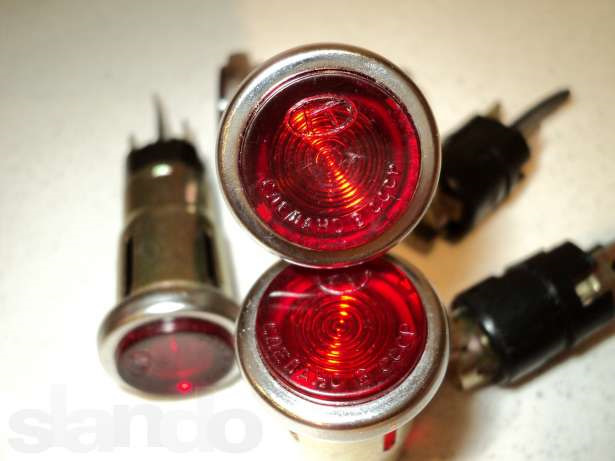

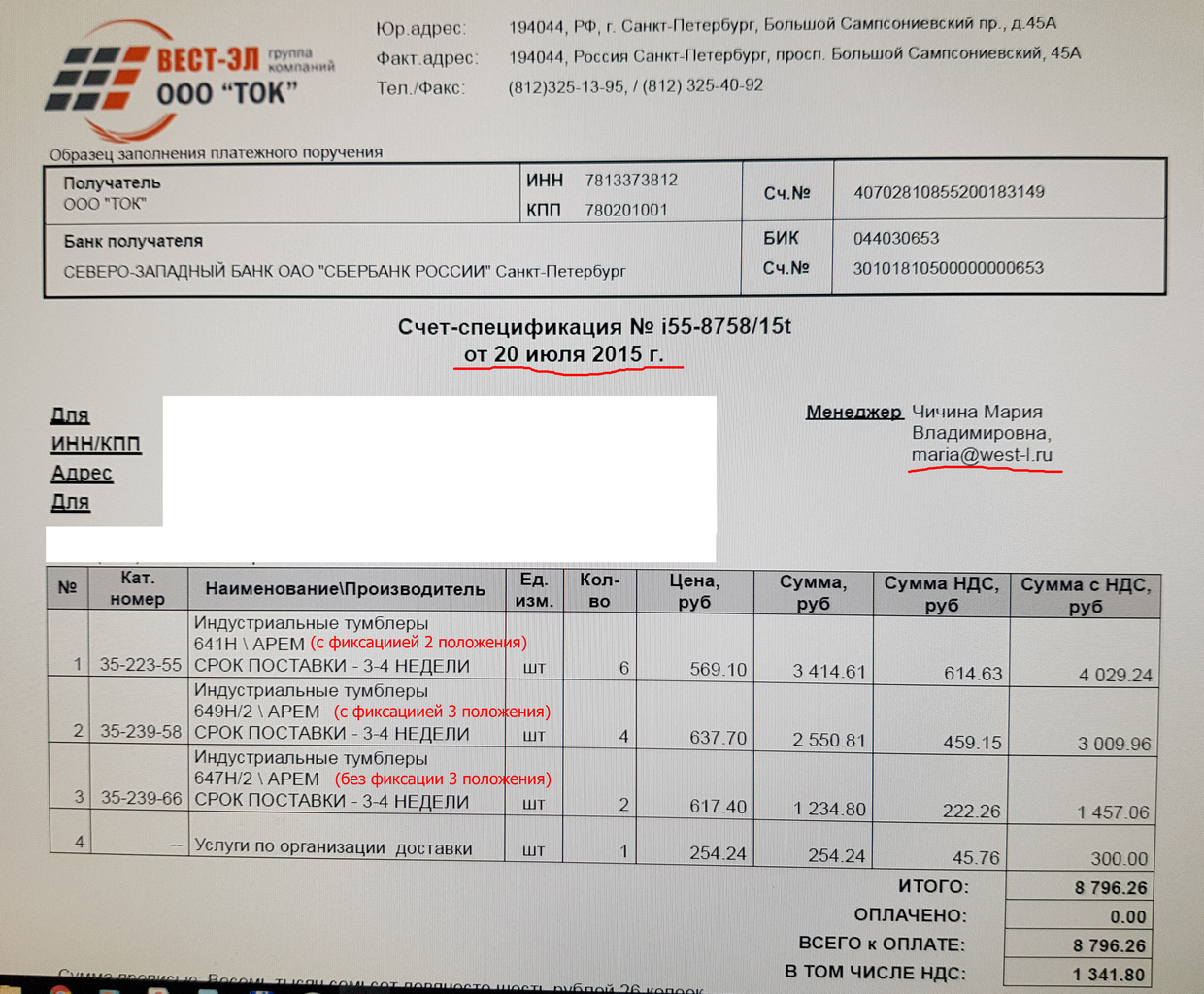

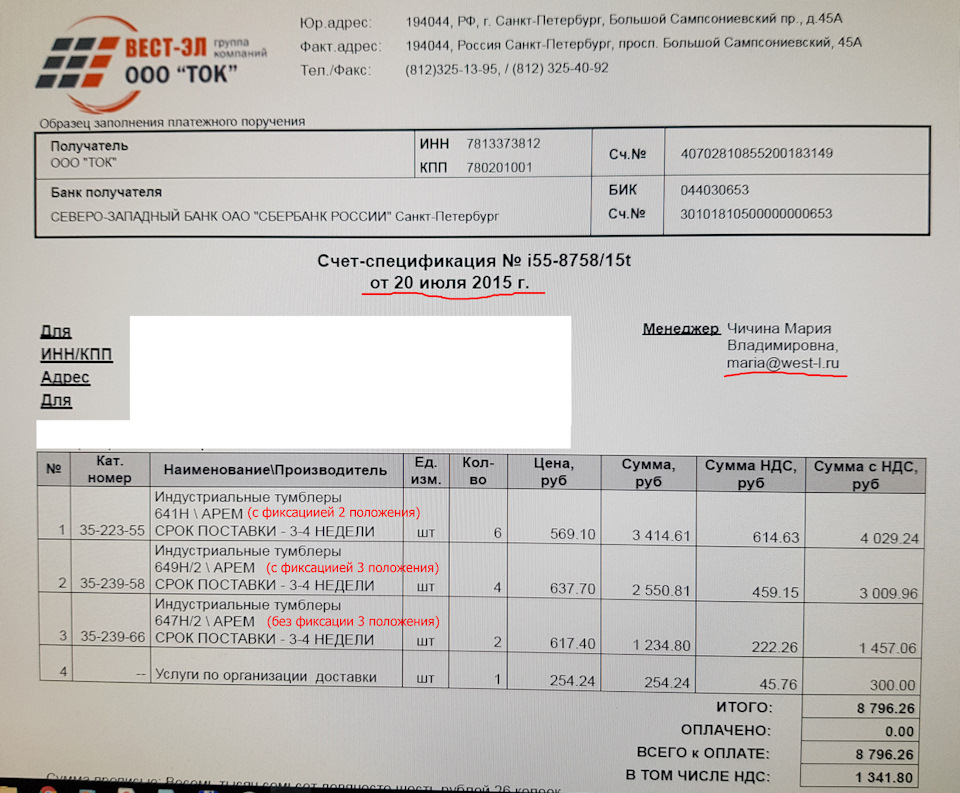

Вот здесь, цены 2015г, контакт менеджера есть. Это настоящие Германские тумблера с посеребренными контактами. Много тумблеров аналогичных есть на

www.elfa.spb.ru
Спасибо большое!
Не за что)
Как-то геморно пиктограмы делал. (Пленка почти вся со временем от темп.сжимается/разьезжается, трескается в острых углах)
Я в рекламе делаю — Оргстекло, краска, гравировка.
Думаю, здесь, в самом деле, задача не самая простая (несколько сложнее, чем в "рекламе"…)
1. Автор не хочет отказываться от "военных" тумблеров (не имеющих своей подсветки).
2. Стоит задача не просто показать символ, но — подсветить тумблер (а, собственно, "включение" символа, то есть индикация "включено/выключено" для этих функций совсем и не нужно).
3. Лицевая сторона "глазка" должна быть гладкая.
4. И т.д.
Да, возможны и другие решения при таких "вводных". Например, изготовление плексиглассовых "ободков" для каждого тумблера, и пр. Но это потребует ступенчатой плексиглассовой платы, или индивидуальной подсветки для каждого тумблера и т.д. Что ещё более сложно, чем текущий вариант. Пленка (являющаяся всего лишь "задним фоном"), возможно, могла быть заменена просто окраской…
Пленка (являющаяся всего лишь "задним фоном"), возможно, могла быть заменена просто окраской)
… Именно так. ;) пленка как фон — фигня/гемор и т.д. с такими задачами (даже резаная плотером)
Пленкой токо в глухую закатывать
Т.е. Фон красится с жопы, и гравируется с жопы сквозь фон.
А под обтяжку, я-б вообще отдельные стеклышки делал с выборкой четверти. Чтоб она вставлялась прям в обтянутую дырку.
Так она у него не резаная, просто фон. Именно "вглухую закатана".
the-MoulD
Пленка (являющаяся всего лишь "задним фоном"), возможно, могла быть заменена просто окраской)
… Именно так. ;) пленка как фон — фигня/гемор и т.д. с такими задачами (даже резаная плотером)
Пленкой токо в глухую закатывать
Т.е. Фон красится с жопы, и гравируется с жопы сквозь фон.
А под обтяжку, я-б вообще отдельные стеклышки делал с выборкой четверти. Чтоб она вставлялась прям в обтянутую дырку.
Вы немного не поняли конструкцию автора.
У него подсветка символов не "на просвет", но "в массе", с подсветкой этой "массы" с торцев листа оргстекла. Символы видны за счет внутренних отражений/гашений света в массе оргстекла. А пленка является всего лишь фоном.
Несколько не понял по символам тумблеров на консоли:
1. Лист оргстекла (с гравированными символами) — остался плоским со стороны прилегающей дюралевой пластины консоли? Символы гравированы с "тыльной" (не лицевой стороны) этого листа оргстекла? Так?
2. Толщина дюралевого листа консоли какая? 3 мм?
3. То есть, поверхность "глазков" символов утоплена относительно "лицевой" поверхности дюраля на 3 мм? Так?
4. Вопрос: как будет "оформлена" кожаная "обтяжка" по периметру отверстий под "глазки" в дюралевой панели?
4.1. Просто кожа будет обрезана по периметру отверстий "глазков"? Не уверен, что это хорошо.
4.2. Кожа будет "подвернута" по периметру "глазков" и "завернута" на тыльную сторону дюралевой пластины? Не уверен, что получится аккуратно, и, кроме того, значит надо было учитывать толщину "подворачиваемой" кожи при гравировке символов (они должны быть меньше). При этом поверхность оргстекла будет ещё более утоплена относительно лицевой поверхности дюраля/кожи (на 4-5 мм?). И выглядеть будет "кустарно" (извините).
4.3. Самое красивое решение было бы — изготовление индивидуальных "колодцев/козырьков" (полированный дюраль?) для каждого из "глазков". При этом кожу не подворачивать, но просто обрезать по периметру отверстий для "глазков". Не думаю, что это сложно — простая токарная работа. Но лист с символами надо переделывать (делать символы чуть меньше).
Все верно Вы говорите. Ко мне с Али идет "многоступенчатое" сверло (4-32мм), сейчас отверстие под глазки в диаметре 19мм. Я расточу отверстия под 22мм и сделаю "колодцы", возможно из металла для последующего хрома, кожа будет обрезаться по периметру новых глазков. Саму панель (оргстекло с символами) трогать не буду.
ОК. Понял.
Конечно, если отверстия будут больше, стекло трогать не надо.
Успехов!
Спасибо, взаимно!
На прибор, надо платку круглую с двойными диодами, горит желтый, при срабатывании красный ну и перегородки
Завтра будем экспериментировать прожигать с наклеенной черной пленкой, если получится, то все просто, разрезаю пятачок на 4 дольки, соединяю их обратно через черный пластик, а дальше дело техники )
Пленка со временем (от темп) сжимается
Да. Так.
Классно. Именно такую подсветку и имел ввиду)))
Спасибо за поддержку!)))
Выглядит супер, только не все пиктограммы мне понятны…
Верхний ряд курки и ласточка.
Это двери, левая, обе, правая, а с волком непонятно, что это
Ласточка это что? Главное что бы водитель понимал.
обе двери одновременно, я так понимаю
Вряд ли, смысл? Ждём комментарий топик стартера!
Были-бы у тебя двери без ручек или с приводами механическими — смысл сразу стал был-бы понятен ;)
У меня они с пульта открываются, так-же л/п/обе. Неудобно "дрочить" кнопки по очереди
234567890
Это двери, левая, обе, правая, а с волком непонятно, что это
Не внимательно видео смотрели, точнее слушали!) Режим "турбо", ну не настоящее торбо, а так другая прошивка блока эбу.
У меня звука пока нет, вот и упустил сей момент, потом исправлюсь :)
Звук нужен! Был бы еще один негативный комментарий по поводу работы актуаторов дверей! )))
Karlos69
Выглядит супер, только не все пиктограммы мне понятны…
Верхний ряд курки и ласточка.
Это не ласточка, а такая "чайка" получилась. В честь дверей так я и нарисовал.
В общем все правильно ниже: левое крыло (вверх-вниз-станов), оба крыла, правое крыло.
Про значок "волчонка" есть комментарий в видео — это режим "турбо", 2-ая прошивка (чуть более агрессивная) на ЭБУ Январь 5.1. (напомню этот эбу хранит 2 прошивки переключение между которыми можно делать на ходу).
Либо если встраивать в корпус, то подсветку можно сделать как на старых приборах, типа таких как на фото, а рабочие лампы светят изнутри.
Это было бы слишком просто. Из "отдельных" ламп я оставил только индикацию поворотников, на самом видном за рулем месте!)
как же непонятно я объясняю :( Четыре пиктограммы (Лампа АКБ, Лампа давления масла, CHECK ENGINE, Минимальный уровень топлива) вставляются в корпус, но не вплотную, как у вас, а чуть позади, за стеклом. Между внешним стеклом и внутренней панелью с пиктограммами остается щель, в которую проникает свет от подсветки. А работают эти пиктограммы изнутри, как обычные пиктограммы на приборках. В общем в итоге подсветка получится примерно так, но вместо шкалы и стрелок Ваша панель с пиктограммами.
Все понятно Вы объясняете!) Пока остановился на своем варианте прожигать лазером вместе с наклеенной черной пленкой, резчики дали добро, завтра будем пробовать!
Можно на панели сделать такие же отверстия под пиктограммы, а ниже отдельные индикаторы типа таких, как на фото.
Зачем! Некоторые тумблера работают в 3-х положениях (например двери: вверх-вниз-останов, также и электростеклоподьемники, те же 3-х позиционные тумблера только без фиксации крайних положений). Если нагромождать еще и лампами снизу — многих это будет путать!)
не не, не под тумблеры лампы ставить, а под эти четыре (Лампа АКБ, Лампа давления масла, CHECK ENGINE, Минимальный уровень топлива). Т.е как бы вместо тумблеров под этими пиктограммами поставить индикаторы. Правда на бороде уж места нет, под такое, придется тогда панель сверлить :(
Панель уже изготовлена)
Круть! А зелененькие это указатели поворота?
Они самые, захотел маленькие зеленые глазки.
Супер! Вышло потрясающе
Спасибо, стараюсь!
Отлично!
Спасибо!
🤝
Разрезать стекляшку на сектора. И склеить назад, вклеив между секторами полоску черного не прозрачного пластика. В каждый сектор с торца установить не яркий диод индикатор. В конце с обратной стороны заклеить пленкой или сделать подложку с черного пластика. Сложновато, но уверен вы запросто сделаете, да и смотреться будет красиво.
Как вариант на том же лазере нарезать новые сектора, эдакий про запас))
Вариант с 4-мя секторами тоже рассматриваю!)
I44244I
Разрезать стекляшку на сектора. И склеить назад, вклеив между секторами полоску черного не прозрачного пластика. В каждый сектор с торца установить не яркий диод индикатор. В конце с обратной стороны заклеить пленкой или сделать подложку с черного пластика. Сложновато, но уверен вы запросто сделаете, да и смотреться будет красиво.
У меня есть лучше вариант, но не знаю возьмутся ли за него разчики лазера. Сразу приклеить черную пленку на оргстекло и выжигать уже по пленке, чтобы в этой пленке были видны на просвет пиктограммы. Тогда все значительно упростится. А дальше все правильно по "секторам" резать. Вопрос прорежется ли пленка или поплавится?!
Поплавится пленка поди, да пригорит к оргстеклу! Пробуйте! Ждем!- ИНТЕРЕСНО!))))
Эксперимент назначен на завтра, добро резчиков получено!
Ps: плёнку клеить не со стороны гравировки( надеюсь гравировка слелана внутри)
Да гравировка внутри (зеркальное отражение), но приклеив пленку сверху — ничего видно не будет.
Внутрь шторку крестом, сектора разбить. Слекляшку( пятачок) затонировать плёнкой, не сильно, 35/20%. В каждый сектор по два диода, что и на подсветке, только в противоход. Металлизированная тонировочная плёнка будет зеркалить, светиться будет только пиктограмма( яркость можно отстроить), срабатывание индикатора- обратной полярностью. Загорается второй диод- окно меняет цвет. Работает в обоих режимах подсветки…
Спасибо за совет с тонировочной пленкой! Попробую!)
Афігеть красава))
Спасибо!)
Оранжевый супер
Я думаю он будет светить бОльшую часть времени.
Было бы неплохо сделать в отверстия для светофильтров "колодцы"-окантовки, на манер как на ранних щитках Москвич 408.
Да было бы не плохо, но ОЧЕНЬ накладно и кропотливо. А так классная идея, спасибо!)
Как же много работы… и как красиво выходит… Молодчага!
Стараюсь)
классно выходит👍
Спасибо!
Круто, стильно. 👍👍👍
Только не понял: цвета желтый/красный используются для индикации по типу желтый всегда, красный — когда включена опция? Или все же цвет статичен и можно выбрать один из? А вкл/выкл определять только положением тумблера? Я понимаю, что это шоу-кар и в темноте использоваться будет вряд ли, поэтому тумблеры видны всегда)))
Сейчас (исключительно для показа) реализовал на 3-х позиционном тумблере. Скорее всего будет так: при включении габаритов — подсветка желтая, при переключении ЭБУ на прошивку турбо цвет меняется на красный. На самом деле красный цвет будет раздражать, поэтому "обычным" режимом буду считать желтую подсветку.
Кстати, красный (если не очень интенсивный) абсолютно не раздражает, не отвлекает и от него не устают глаза при плохом освещении. А задумка отличная)
Сейчас у меня ограничители тока стоят в виде резисторов 300Ом (ток всего 25мА), при желании можно потенциометр поставить, будет регулироваться интенсивность свечения, пожалуй так и сделаю, где-нибудь снизу "спрячу" потенциометр.
Простите, но пиктограммы выполнены как-то некачественно…
Ну это же работа любителя, а не профи, как ты))
Если я правильно понял автора, то он не сам делал, не у всех дома лазер стоит)
Хм, наверно)
elgr
Простите, но пиктограммы выполнены как-то некачественно…
Нано-лазер конторы был в ремонте, пришлось резать обычным.
Еще алюминиевый лист запихнуть на шлифовку, чтоб была мелкая риска. И потом отлачить. Было бы чётко.
Алюминиевого листа не будет, он же написал, сверху будет кожа))
А я разве против? Просто написал что было бы. Я увидел по своему. Автор видит по своему. Что я сказал не так, что криминального совершил?
А кто говорил про криминал? 😬
Просто вы так активно впряглись за автора как будто я его обидеть пытался.
Просто не понятно оказалось для меня, Ваше сообщение.
Я прежде чем написать прочитал текст.
А я подумал, что не читали, и пояснил задумку автора, всего навсего. Откуда Вы решили про "впряглись" и за что конкретно, мне не ясно.
Значит мне восклицательный знак померещился. 😉 спасибо за подсказку.
kornetToxa
А я подумал, что не читали, и пояснил задумку автора, всего навсего. Откуда Вы решили про "впряглись" и за что конкретно, мне не ясно.
На самом деле был вариант в алюминии, но вся панель! А оставлять одни тумблера нет смыла.
Beshen
Еще алюминиевый лист запихнуть на шлифовку, чтоб была мелкая риска. И потом отлачить. Было бы чётко.
Я думал о таком варианте, но ВЕСЬ салон будет в 2-х цветной коже и тогда алюминиевая панель будет "белой вороной")
Бесспорно. Все должно быть вписано.
Подать а лампы пол накала.
На видео камера не справляется со светом и пересвечивает, в живую все пиктограммы отчетливы!
Внутрь крестообразную перегородку, а с торцев смд диоды. Или же заклеить все кроме гравировки, а внутрь сверхяркие диоды
Я так и хотел сделать, но КАК заклеить все кроме гравировки, она очень мелкая!
Плоттерная резка
Очень мелкие риски, плоттер думаю не справится! (
rok072
Я так и хотел сделать, но КАК заклеить все кроме гравировки, она очень мелкая!
Там где заказывал гравировку должен остаться файл кореловский. Попроси у них и вперёд в плёночную печать. Думаю если по 0,5 мм будет отличаться то несильно заметно будет))
Файл с пиктограммами я сам делал)
Хороший плоттер вырежет)))
А хороший лазер выжжет))) Завтра будем экспериментировать с наклеенной на оргстекло пленкой.
Как вариант))) а если сразу взять чёрный поликарбонат не сотовый и на нем делать?
Две проблемы: найти черный монолитный поликарбонат и второе через него может плохо проходить рассеивание от светодиодов.
Тогда только первый вариант остаётся
Все как всегда по высшему разряду 👍👍👍
Большое спасибо за поддержку!)
Волчок!
"Волчонок")
Может на каждый сектор светодиод разного цвета или оттенка
Это у же перебор, ни к чему это)
все возможно)
