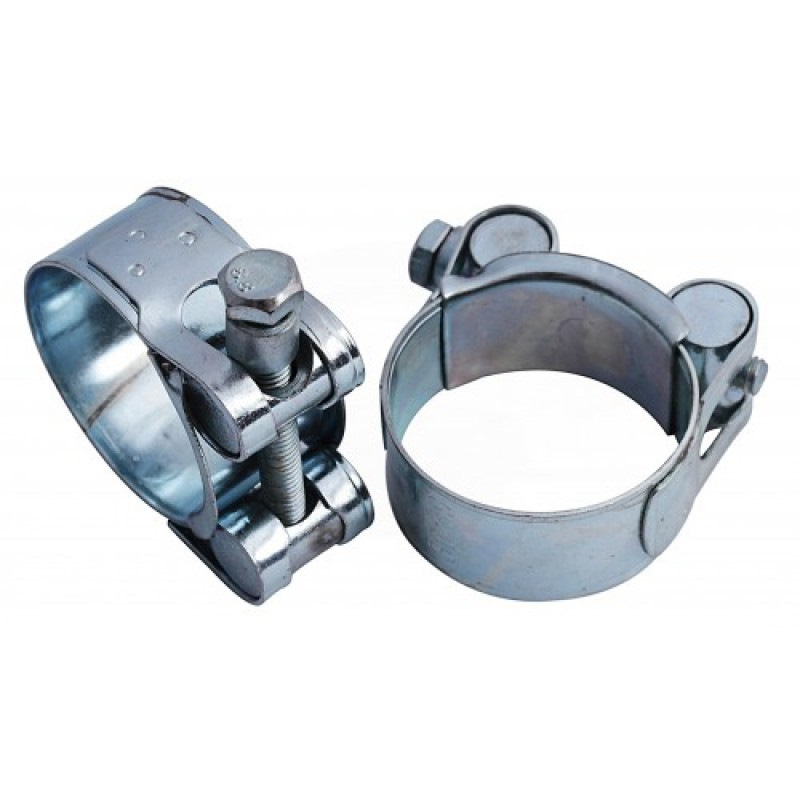

В конце ноября дошли наконец-то руки до топливки под капотом. Заодно удалил мешанину шлангов и переходников ОЖ, заменил на новые одного 18мм диаметра. Меньше соединений — выше надёжность… Образовался целый пакет "лишних" трубок и хомутов.
В общем схема последовательности деталей такая:
— выход подающей трубки из бака
— теплообменник ОЖ-ДТ Lovato
— фильтр грубой очистки "сеточка" (ФГО)
— тройник с отводом ДТ на предпусковой подогреватель
— ручной подкачивающий насос КаМАЗ Евро-4, он же является обратным клапаном

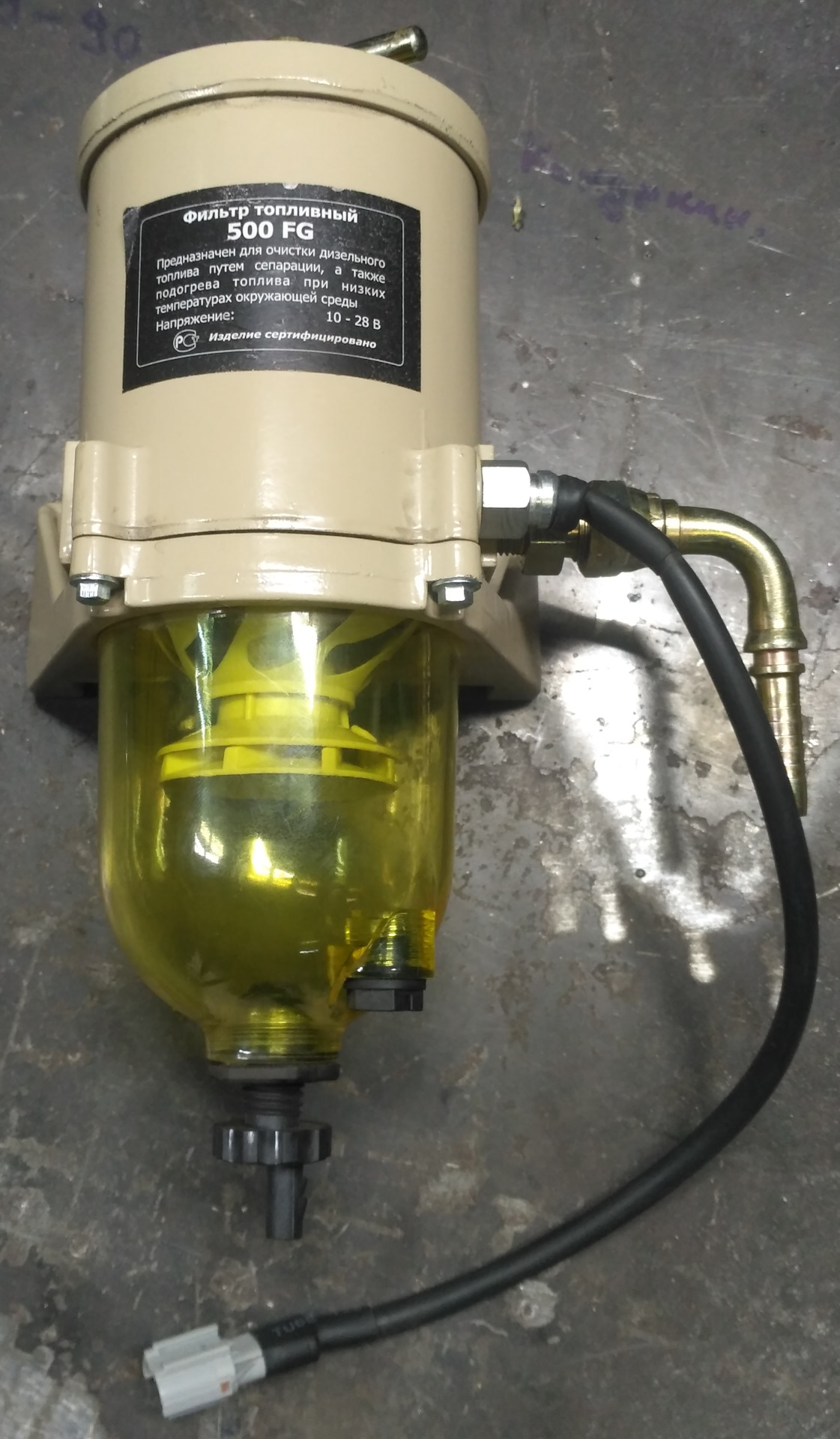

— фильтр 500FG — это китайческий аналог Parker Racor 500FG ссылка с подогревом по цене 2.500-3.000р на Авито вместо 18.500р у официалов за кусок металла
Из деталей:

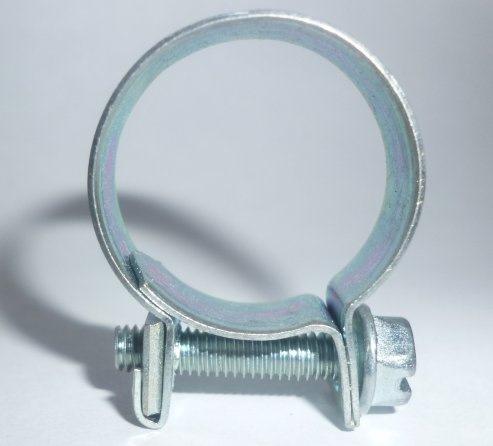

Штатная капиллярная трубочка на "вебасту" с кучей переходничков и хомутов заменена на нормальный топливный шланг 6мм.
Перед насосом "вебасты" стоит ещё один маленький фильтр-сеточка, в качестве буферной ёмкости и контроля пузырьков воздуха.
ФГО на удивление оказался довольно эффективен, задерживает и грязь и воду, очень удобно следить за состоянием и цветом ДТ.

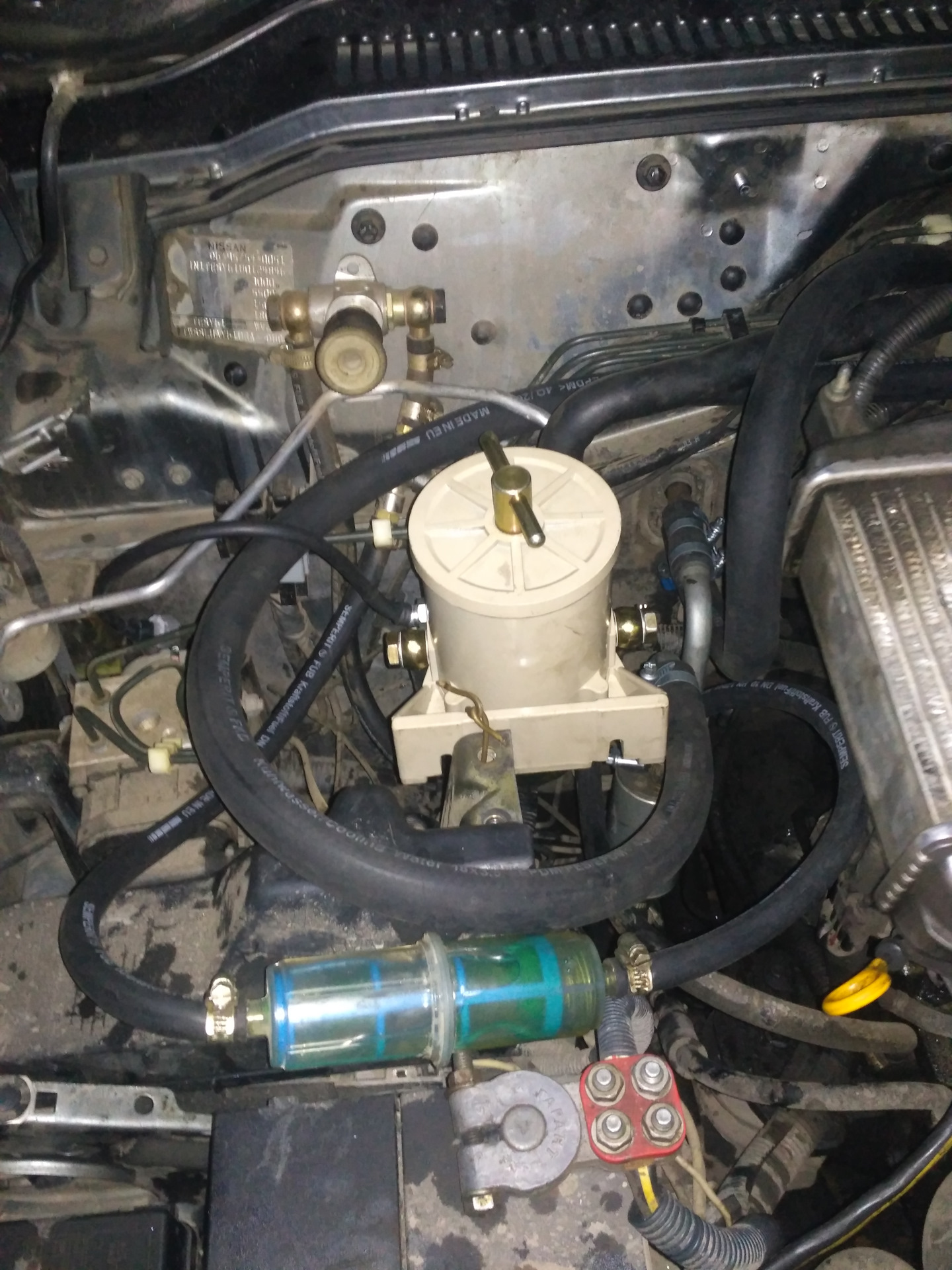

Для фильтра 500FG, по штатному кронштейну в качестве шаблона, вырезан-выгнут-сварен новый кронштейн (на втором фото ещё без него, видно что фильтр прикручен проволочкой, хе-хе).
Ручной подкачивающий насос от КаМАЗА не идёт ни в какое сравнение со штатной "лягухой" и ей подобными. Плюс там же обратный клапан.
Верхнюю кромку корпуса фильтра, прилегающую к уплотнению крышки, пришлось обработать надфилем и очень мелкой наждачкой, чтобы обеспечить притёртость. Были заусенцы, подтекало топливо. После обработки всё прекратилось.
Также в крышке фильтра сделано отверстие, нарезана дюймовая резьба, и вкручен уголок с отводом и клапаном (на фото их ещё нет), чтобы можно было легко стравливать воздух при закрученной крышке.
Теплообменник ПТ-570 оказался замечательной конструкцией, но в режиме "зима" очень трудно продувался. После разборки обнаружился пережим медной трубки. Пришлось отложить установку. Пока ничего с этим не делал, не до того.
Все 4 штуцера на ПТ-570 нужно будет заменить на нужные размеры, штатно они для врезки в систему КаМАЗА.
Электрический нагревательный элемент фильтра 500FG ещё не подключал.
В результате:
Фильтроэлемент меняется без инструментов, доступ сверху, элементарно.
Сами фильтроэлементы одни из самых дешевых + их довольно большой выбор.
Прокачать систему — буквально 4-5 движений ручкой насоса.
Воздух при прокачке стравливается одним движением.
Дальнейшая замена/установка подогревателя Ловато на ПТ-570 позволит переключать режимы "лето-зима" одним движением ручки на подогревателе, не трогая никакие шланги.
Comments 25
