Диагностика состояния ДВС разряжение во впускном коллекторе (вакуумметром)

Метод для атмосферных бензиновых двигателей. Хорош как простой и достоверный способ узнать состояние ДВС без разбору, а также проверить исправность системы зажигания и отсутствие подсоса воздуха, исправность выхлопной системы. Как для самостоятельной, так и при выездной диагностике при покупке автомобиля.

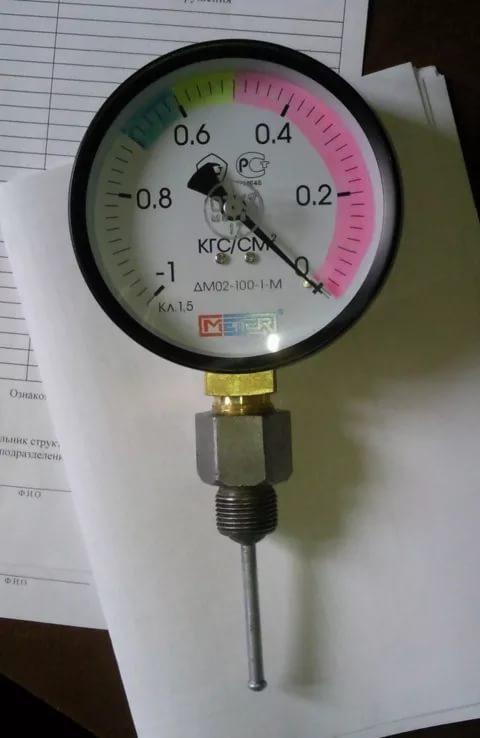

Необходим — вакуумметр (самый простой 250 руб с китая, 500 руб в магазе и 5-15 минут времени

немного теории
Пульсации давления от разных цилиндров накладываются друг на друга и во впускном коллекторе возникает какое то среднее давление, которое ниже атмосферного (т.н. «разряжение»). Абсолютное давление в вакууме равно нулю, а атмосферное давление равно 100 кРа (100 кило Паскалей). Во впускном коллекторе на холостом ходу (дроссельная заслонка прикрыта) давление ниже атмосферного (т.е. ниже 100 кРа), но выше абсолютного вакуума (0 кРа). Условимся называть разряжением разницу между атмосферным давлением и фактическим давлением во впускном коллекторе.

Для исправного двигателя можно считать допустимым абсолютное давление на уровне не выше 30 кРа (разряжение -70 кРа). Давление в 40 кРа (разряжение -60 кРа) допустимо только для ВАЗов. При давлении в 50 кРа – имеют место серьезные проблемы в двигателе.

По другим данным У нормально работающего двигателя разрежение на холостом ходу должно составлять 0.05 — 0.07 атм, при 2500 об/мин разрежение должно составлять 0.06-0.09 атм

вывод:
Если при нажатой педали газа показания ниже чем на ХХ, значит мотору необходим! ремонт.
Если показания плавают — значит требуется дальнейшая диагностика и локальный поиск неисправностей. Если показания плавают слабо, значит проблема в системе зажигания или имеется подсос воздуха во впуск. Если показания плавают сильно, значит нужно мерить компрессию и найти проблемный цилиндр.

далее пройдемся по моим показаниям

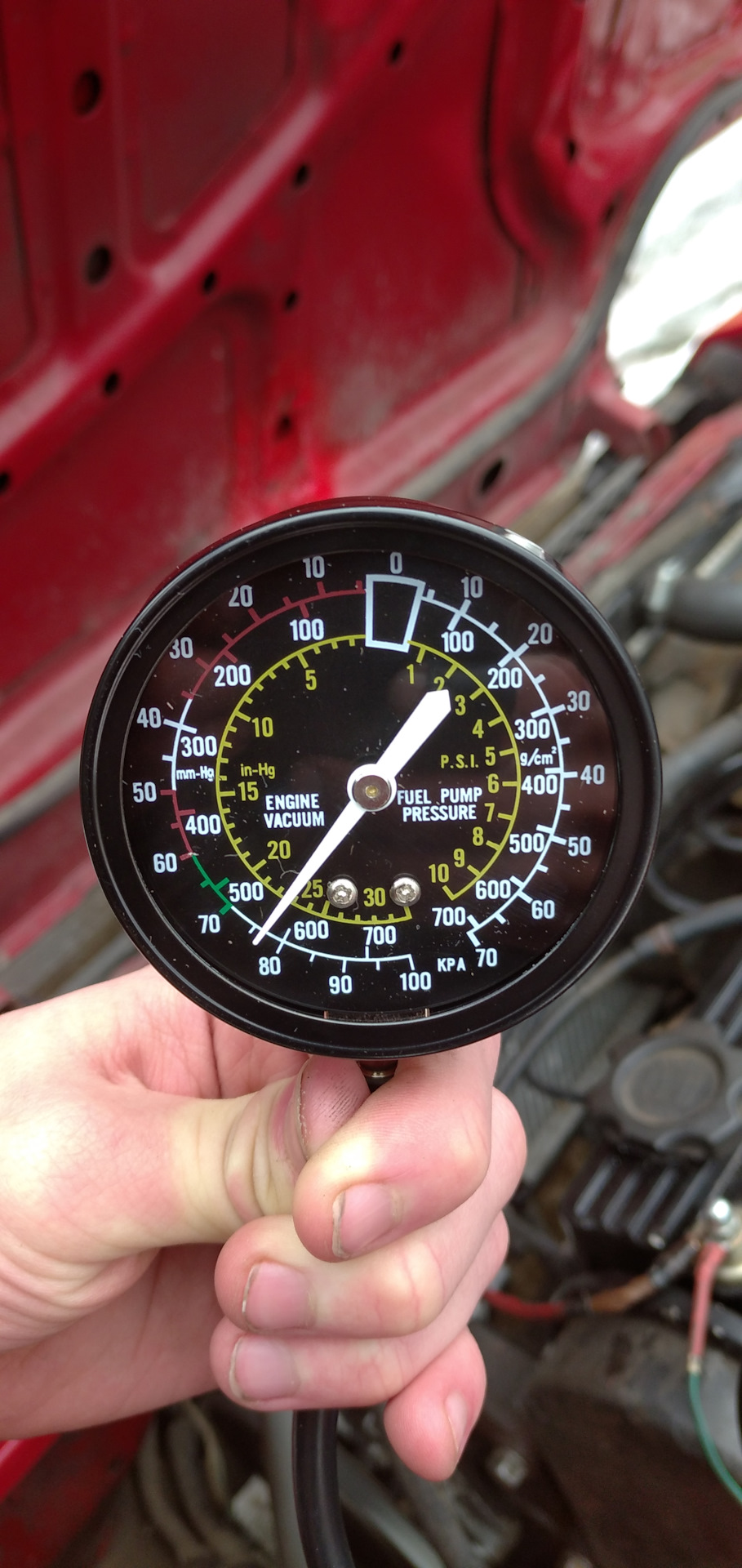

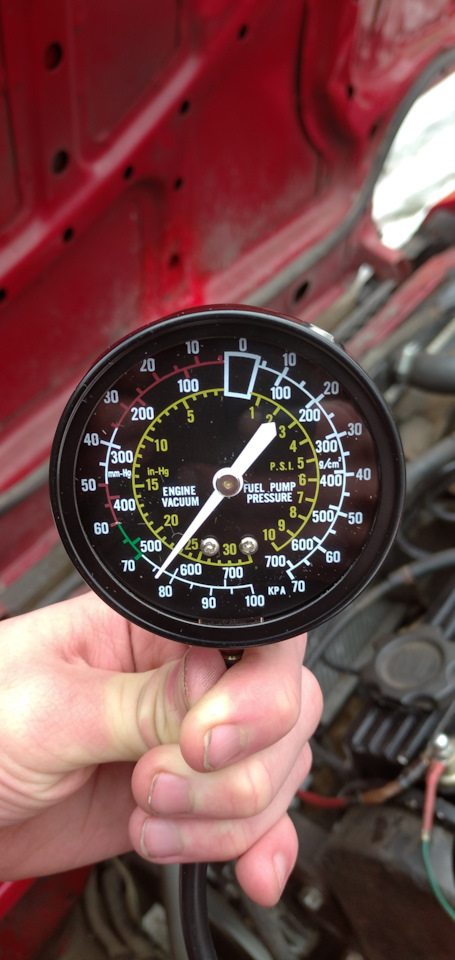

измерил на своём и (на другом кседосе. контрактные моторы 2.5)

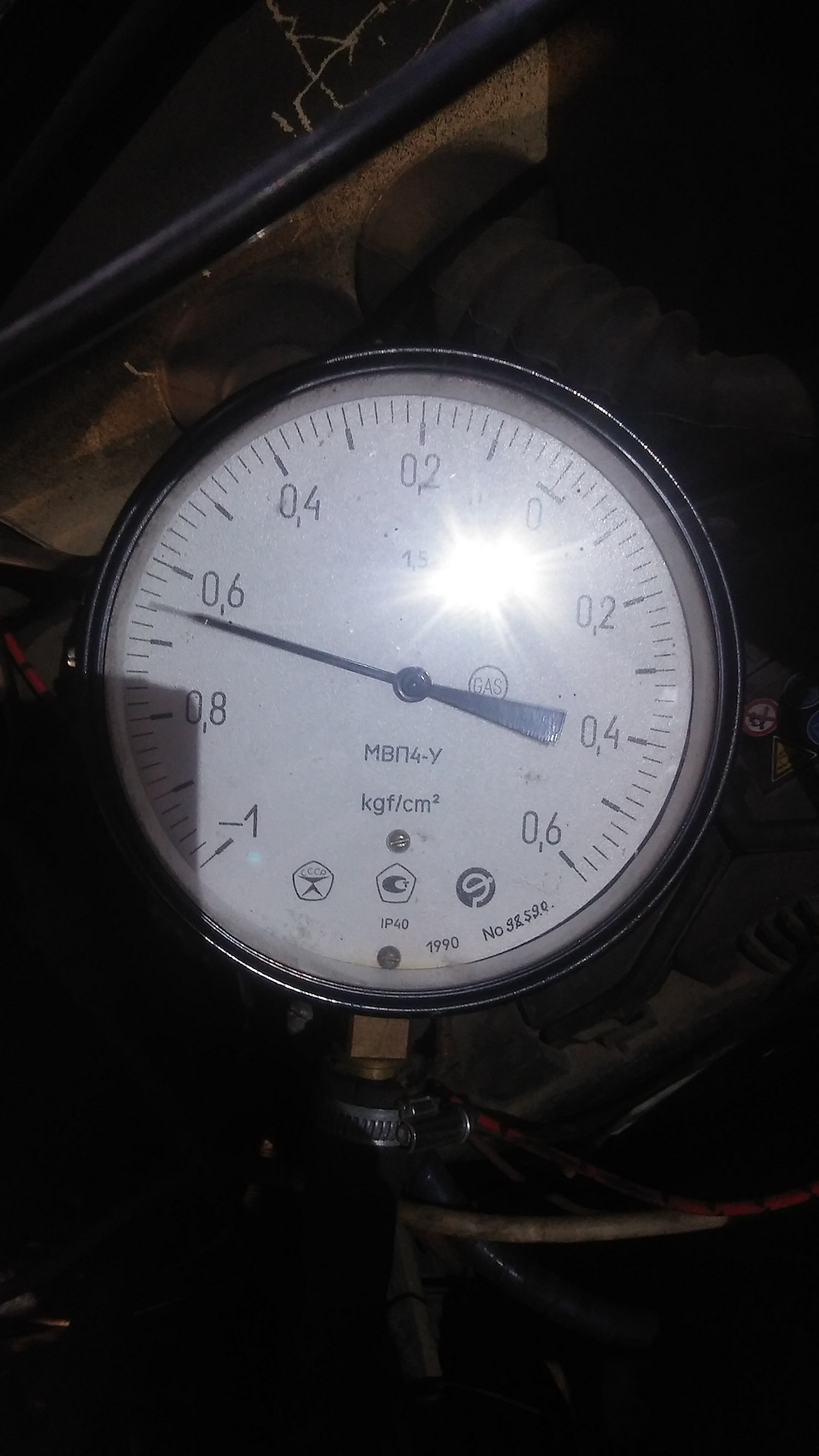

на ХХ у меня слегка плавают и показания занижены! -58 — -60, -60 — -62, на другом кседосе стабильно! -68)

Максимальные значения (при сбросе газа) -84
Удерживаем газ у меня -74, другой кседос -76

Возможные причины неисправности:
Разрежение меньше нормы — подсос воздуха во впускной коллектор. позднее зажигание.
Слабое и нестабильное разрежение — утечка воздуха через прокладку впускного коллектора.
Регулярное изменение разрежения — необходимо проверить состояние клапнов.
Нерегулярное изменение разрежения — может быть вызвано подклиниванием клапана или пропуском зажигания.
Резкое колебание разрежения — происходит при износе направляющих втулок. При этом обычно идет черный дым из выхлопной трубы.
Слабое колебание разрежения — неисправности системы зажигания.
Сильное колебание разрежения — необходимо проверить компрессию и прокладку головки блока.
Медленное падение разрежения после увеличения числа оборотов — износ поршневых колец или засор выхлопной системы.

Тема без картинок не интересна, поэтому прикреплю 2 своих видео. И 2 видео с интернета. На видео с ВАЗ причина низкого разряжения ясна, низкая компрессия.
У меня тоже низкое разряжение, но компрессия хорошая.
ПОДСКАЖИТЕ КУДА СМОТРЕТЬ?
ПОДСКАЖИТЕ КУДА СМОТРЕТЬ?
ПОДСКАЖИТЕ КУДА СМОТРЕТЬ?

Ещё Причины снижения разряжения во впускном коллекторе?
1. Проблемы с компрессией из-за износа поршневых колец или недостаточного смазывания зеркала цилиндра при использовании некачественного или слишком вязкого масла. В этом случае в цилиндры двигателя поступает воздух из картера через увеличившийся зазор между поршнем и цилиндром. Разряжение уменьшается. При равномерном износе стрелка вакуумметра должна стоять неподвижно на отметке ниже -80 кРа. При резком кратковременном нажатии на педаль газа вакуум падает до значения 0кРа, затем плавно возвращается до исходного значения. Чем ниже показания, тем хуже состояние двигателя.
2. Прогар выпускных клапанов. Часть выхлопных газов поступает обратно в цилиндр, давление в цилиндре увеличивается, разряжение уменьшается. Стрелка вакуумметра равномерно колеблется в диапазоне 38-65 кРа. Измерение компрессии укажет на проблемный цилиндр.
3. Неплотное прилегание впускных клапанов. На такте сжатия часть горючей смеси, находящейся в цилиндре, выталкивается обратно во впускной коллектор. Разряжение уменьшается. Стрелка вакуумметра равномерно колеблется в диапазоне 50-60 кРа. После отсоединения свечи неисправного цилиндра колебания стрелки вакуумметра прекратятся. Такое же поведение стрелки вакуумметра будет наблюдаться в случае пропусков зажигания в цилиндре из-за умирающей свечи зажигания или переобогащенной/переобедненной смеси. Для точного понимания причины необходимо измерение компрессии.
4. Недостаточный зазор в свечах зажигания. Стрелка вакуумметра колеблется в диапазоне 50-55 кРа.
5. Задержка фаз газораспределения, проблемы с клапаном VVT. Стрелка вакуумметра колеблется в диапазоне 30-50 кРа.
6. Износ пружин клапанов ГРМ. Стрелка вакуумметра колеблется в диапазоне от 35-75 кРа.
7. Заедание впускного клапана в направляющей. При работе двигателя в режиме холостого хода стрелка вакуумметра колеблется в диапазоне от 48-60 кРа. Измерение компрессии поможет понять, проблема в заедании или неплотном прилегании клапана.
8. Износ направляющих клапанов. При работе двигателя в режиме холостого хода стрелка вакуумметра очень быстро вибрирует в диапазоне 48-65 кРа.

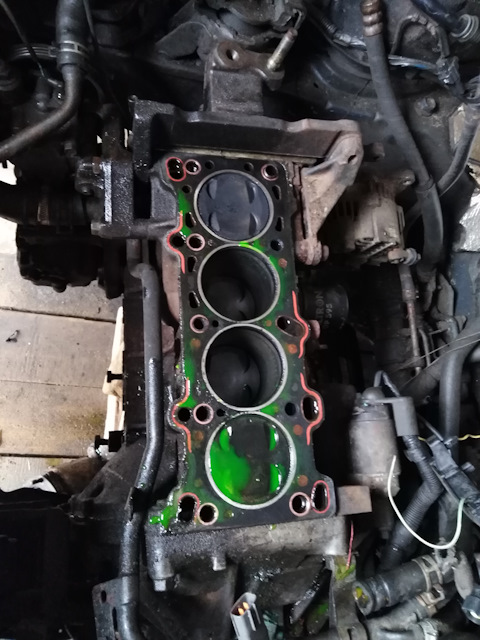

9. Пробитая прокладка головки блока цилиндров. Выхлопные газы перетекают из одного цилиндра в другой. В расширительном бачке пузырьков может и не быть. При работе двигателя в режиме холостого хода стрелка вакуумметра колеблется в диапазоне от 20-65 кРа.
10. Подсос воздуха во впускной коллектор. Стрелка вакуумметра колеблется в диапазоне от 10-20 кРа.
11. Заблокированный выпускной тракт. Например, забитый катализатор. При первом запуске двигателя стрелка вакуумметра падает до уровня 5 кРа, затем скачками поднимается до 50-55 кРа.
Чтобы проверить сопротивление катализатора проходу выхлопных газов, выкручиваем кислородный датчик. У кого их два, выкручивать надо тот, который перед катализатором. Вместо кислородника вкручиваем переходник, к переходнику подсоединяем манометр. В режиме холостого хода на манометре должно быть не более 10 кРа, при 2500 об/мин – не более 20 кРа. Сам катализатор не проверял ни разу, если кто сделает, прошу отписать, что получилось.
подсмотрено на просторах интернета
