Уже пару месяцев на двери багажника не работает омыватель, а недавно ещё и дворник отказал. Разобрал обивку, снял мотор-редуктор, стал проверять — не работает реле (при включении с подрулевого щёлкает, но движок не крутит). При подаче 12 вольт на двигатель без реле — моторчик крутится, подрулевой тоже исправен.

Реле стоит 35.3763, припаяно к движку, отдельно в магазине не продаётся (как утверждают Гугл и коллективный разум Drive2 :) ). Менять мотор-редуктор целиком — не наш метод (жаба душит отдавать 2,5 тыс.). Благо, в сети полно инструкций по замене этого реле. Вот, например, схема из БД товарища www.drive2.ru/l/4206931/Boyarintcew (я в точности так и сделал):

Инструкции рекомендуют купить реле 75.3777, но в ближайшем магазине точно такого не оказалось, но в качестве замены предложили реле 98.3777. С виду — идентичные. Плюсом взял колодку под 5-контактное реле.
Изначально мотор-редуктор выглядел вот так:

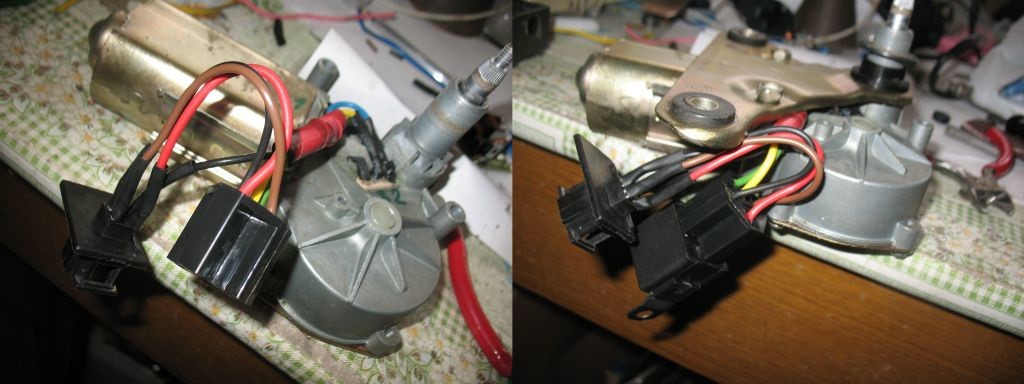

После приложения к нему паяльника и кривых рук получилось вот что:

После сборки подключил к проводке в машине, проверил — всё работает как надо (мотор-редуктор с новым реле включается/выключается по щелчку подрулевого). Поставил моторчки на место, прикрутил дворник:

Включаю… Дворник радостно дошёл до верхней точки и остановился. Подталкиваю рукой — идёт до конца, пытается вернуться — и снова ступор. Попробовал немного смочить стекло — стало чуть лучше, но один фиг тормозит. Полное ощущение, что движку не хватает мощности, чтобы нормально двигать дворник (без дворника крутится нормально; пробовал останавливать вал рукой — удаётся с трудом, сам по себе моторчик крутит вполне бодро).
Разобрал редуктор — смазка есть, все зубья у шестерней на месте, механизм (с виду) вполне исправен.
обновлено 24.03.2017 Проблема с "заедающим" дворником решена. Отпала масса в районе задней фары (чёрный провод, который уходит от колодки с реле в пучке проводов, вел в никуда). Движок и реле в норме.
Да, забыл рассказать про омыватель заднего стекла. Там 100% косяк с насосом — в нижней части насоса есть съёмный кусок корпуса (типа такой патрубок, который прикрывает лопасти и одним концом вставляется в резиновую прокладку на бачке). Так вот этот патрубок у меня какой-то помятый (как-будто расколупывали его) и сидел на герметике. И вот в этом месте (по шву) потдекало неслабо так — вся жидкость стекала внутрь двери, а не в трубку, ведущую к форсунке). Вряд ли буду снова садаить эту фигню на герметик — тут точно проще купить новый насос.


Comments 22
Сделал по этой же схеме, при включении дворника, моторчик начинает работать, но при выключении не доходит до стартовой точки а остоеться на месте. Это у меня так или у всех?
Получилось по этой схеме оживить мотор на Калине хетчбек. Реле не покупал, а выпаял из штатного реле, всё упаковалось в штатную коробку
Блин, не работает по этой схеме… (с реле 75.3777). В этой схеме, дворник отрабатывает 1 раз по линии 30 и 88 контакта (реле замкнутое, потом даже не щёлкает). т.е. если вместо реле поставить перемычку на 30 и 88, то будет тот же эффект. Также, как прокоментировал xDmTx (85 и 86 контакты, это "+")
Вариант без реле (и соответственно паузы), но с сохранением позиционирования в начальном положении:

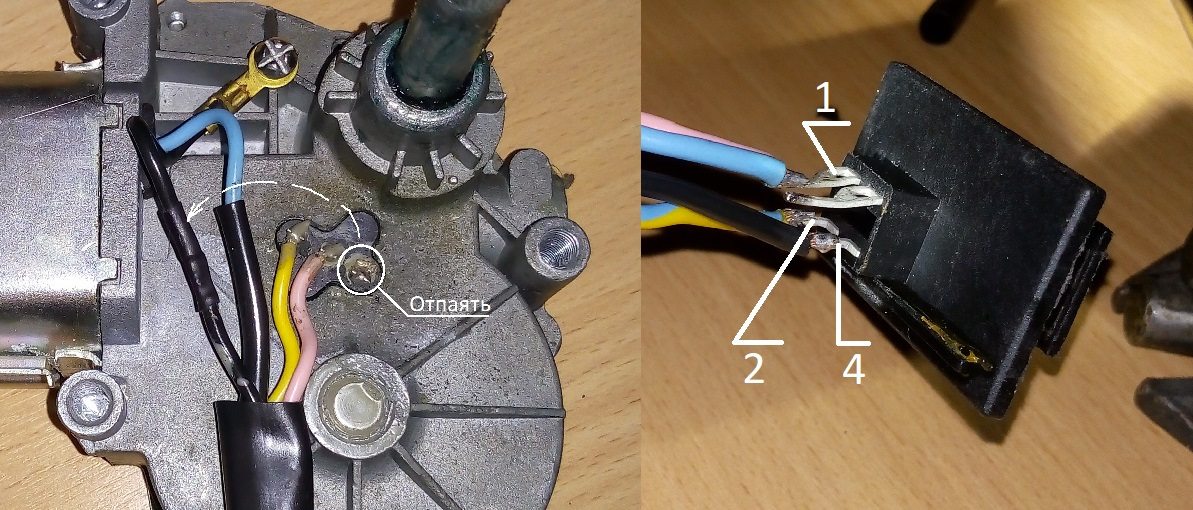

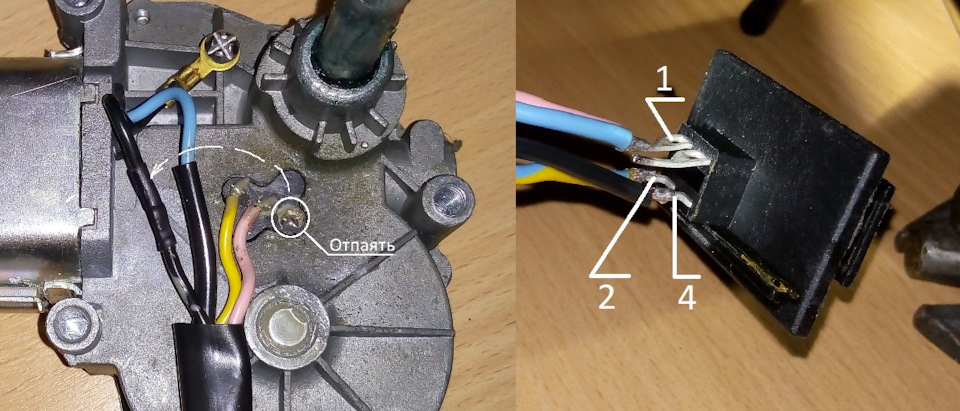

1)Необходимо отпаять черные провода от контакта редуктора, оставив соединение с корпусом (в исходном состоянии красный и черный контакты редуктора замкнуты);
