Когда я пересвечивал селектор АКПП я изготовил трафарет, нанеся краску на прозрачный пластик и удалив лазером просвечиваемые места. Получилось супер, но на самом деле, если присмотреться не очень. Немного все же пластик плавился и местами это было не идеально. Так же слой краски был не равномерен и ночью были немного видны просвечиваемые косяки. Решил оставить это на потом, когда руки дойдут до покупки хороших материалов для лазерной гравировки. Но тут как то делал коробочки из картона и решил нанести надписи точками лазером. Получилось очень даже ничего:

Дырочки были ровненькие и выглядило красиво. Почему бы не изготовить светофильтр для селектора таким же способом? Сказано — сделано:

В первом варианте картон был толстоват, получился прикольный эффект: при наклоне трафарета прозрачность исчезала:

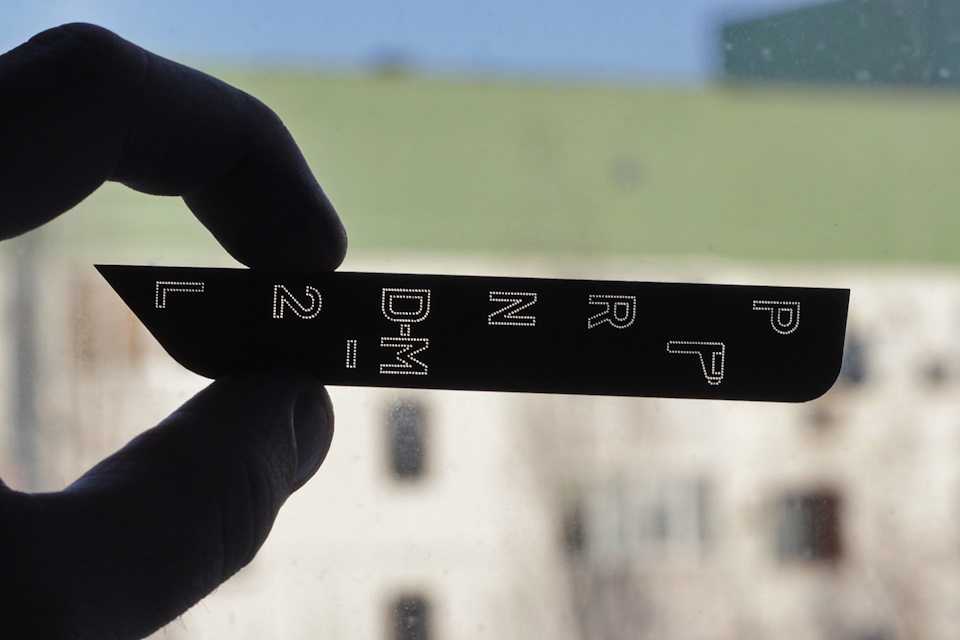

Взял картон потоньше, вырезал лазером, наклеил тонких двухстронний скотч и наклеил на заготовку прозрачного пластика. Пластик взял из DVD диска. Сам DVD диск состоит из двух половинок-слоев склеенных дисков, которые легко ножиком располовинить. На одной половине остается наклейка, а вторая часть прозрачна и идет в дело. Вот со старым светофильтром:

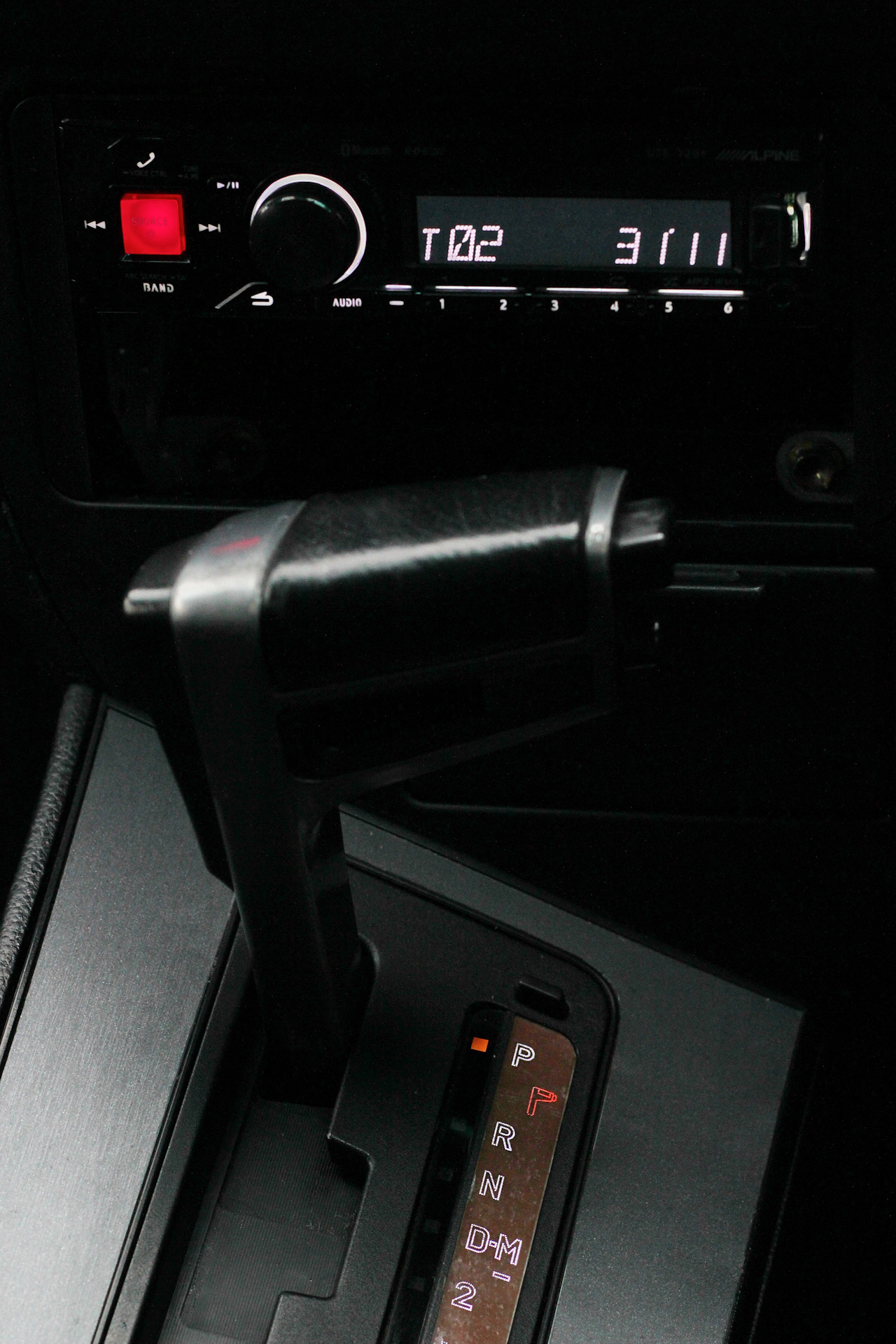

Как видно картон коричневый — фу бяка. Я хотел сделать этот трафарет типа "оптитрон", наклеив тонировочную автопленку, да вот засада пленки под рукой не оказалось. Так что пока так. Вот результат:

В целом понравилось. Осталось затонировать и добавить слой молочного светорассеивателя под трафарет и будет все пучком. Отображение символов точками было модно в 90 года на зарубежной технике. У меня был в детстве такой CD проигрыватель Техникс, там дисплей был с точечными цифрами:

Смотрелось очень читабельно, ибо выравнивалась яркость относительно других символов и получалось более "мягкое" изображение.
Кстати, на магнитоле тоже символы точками
