…фары-бензобака (да, так я ее называл) о которой давно обещал рассказать. Конструкция не сказать что сильно сложная, но и с первого раза тоже врядли получится идеально.
Для реализации оной, вам понадобится автомобиль, сварка, болгарка, фантазия и смекалка, ну и несколько железяк (сорри за небольшое количество реальных фото — были утеряны :( ).
Макетирование и подготовка

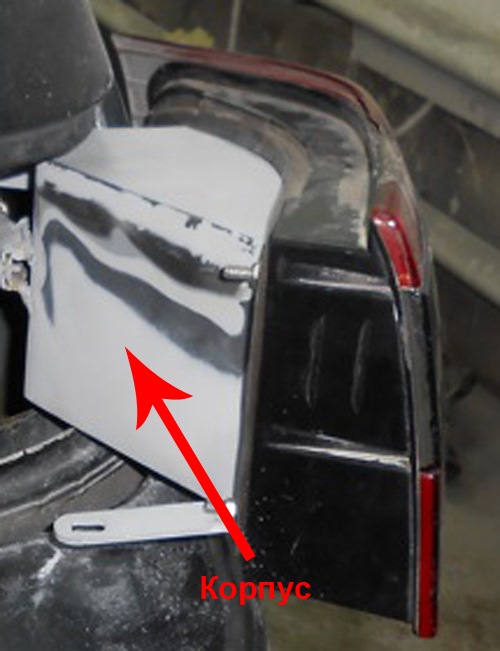

1. Перво-наперво для фары был сделан корпус, на который в последствии можно прицепить сам открывающий элемент, и который в свою очередь будет служить своеобразной защитой для контактов и электро-соединений самой фары.
2. Со стороны кузова нежно болгаркой в окошке для фары было вырезано все лишнее, мешающее для вхождения фары вместе с корпусом.
3. Со стороны кузова так же необходимо сделать площадку, или чтото наподобии, под примерным углом 70-110 градусов по отношению к фаре (а точнее к новоиспеченому корпусу), сюда мы будем лепить обратную часть того же открывающего элемента. В моем случае очень удачным оказалос решение использовать две парарелльных металических пластины. В последствии на них появилось много дырочек — ловили нужное место для установки и калибровки открытия, об этом ниже.
Открывание
После того, как эти базовые элементы готовы и полностью реализованы, следует перейти непосредственно к открывающему элементу.
В процессе поиска оного был сделан упор на мебельные навесы и подобного плана конструкции. Сначала использовались простые 90-градусные открывалки, но угол их открытия в купе с формой фары не принесли нужного результата (однако для фар, как например на ВАЗ 2109 они вполне могут подойти, ибо фара не заходит на крыло).
Поэтому в ходе недолгих мозговых операций было решено искать элемент который разворачивается более чем на 180 градусов, при этом отодвигая обратную часть наружу. Было отобрано несколько вариантов, и самым удачным оказалась так называемая "лягушка", имеет угол открытия около 180 градусов и полностью устраивает всем требования.
Но тут появилась новая проблема — после 20-30 открытий-закрытий она начала провисать и пружинные соединения начинали работать все хуже. Выходом из ситуации оказалась такая же модель, однако вместо 1ого крепления с двойным и вместо пружинного элемента — работающий в две стороны пневмоэлемент (аналог вкладыша стойки). С ним открытие и закрытие стало наиболее четким, без явных признаков провисания (точнее со временем провисание появилось, но не критичное).
В ходе поисков решений так же были и фантастические реализации, но о них рассказывать не имеет смысла.
Фиксация
Далее, не менее важный момент — закрытие и фиксация закрытой фары, тут решение пришло сразу — использовать устройство центрального замка, разместив его с внутренней стороны, чуть ниже фары.
При нажатии на кнопку оно отодвигает и тем самым освободает заслонку, при этом слегка отталкивая наружу фару (за счет продуманной формы затвора), а сам механизм закрытия, при помощи обратной пружины идет назад. Само закрытие и фиксация обратно происходит просто путем прислонки фары.
Когда все это сделано, важно не забыть удлинить проводку к фаре, и прицепить ее к механизму открытия, оставив немного в провисшем виде при закрытой фаре. Так же следует обматать хорошей изолентой либо трубкой, дабы избежать перетерания в процессе открываний/закрываний.
Горловина
Последний штрих — заливная горловина. Во-первых надо полностью удалить стандартную, на ее место купить и поставить от Нексии (гнется во все стороны, хорошо подходит по соединениям). Вывести к фаре, и далее уже индивидуально либо прицепить непосредственно к корпусу фары, тем самым горловина будет доставаться вместе с фарой, либо прицепить к кузову, то есть при открытии фары горловина будет выглядывать внутри. Первый вариант лучше и удобнее в использовании, однако требует тщательной продумки и подгонки креплений. В моем случае я остановился на втором варианте.
Собственно это и все, осталось заиметь желание, прямые руки и немного фантазии, так же будьте готовы, что реализация рутинная и требует тщательной подгонки элементов, чтобы все было как надо :) И да, не забудьте удалить родной лючек, он больше не нужен! :)
Всё, по двенашке на данный момент вроде бы все рассказал, что просили, если что-то забыл — пишите в каменты, соберу новую запись если будет требоваться.
Так же не забывайте, про другие посты "Делимся опытом":
— Давление турбо по передачам, сделай сам!
— Быстрый, надежный городской турбо-кит
— Подвеска на ВАЗ, что и для чего ставить?
— Компоненты тормозной системы на ВАЗ
— Механический шутер на выхлоп — быстро и просто!
— Часто-задаваемые вопросы и ответы на них
Ну а теперь, со спокойной душой, перейдем к самому важному на сегодняшний день для меня — к новой машине новым машинам…
Читайте в следующей записи :)
Так же я всегда есть Вконтакте и Инстаграме, всегда рад помочь советом и делом!
