Ставил еще в 2009 году — думал, что никому не понадобится, поэтому фоток процесса мало.
Для установки климата от Гольфа 4 (Октавии ТУР) надо будет закупить коробку климата с радиатором печки и испарителем, Блок управления климатроника, датчик солнечной активности и датчик забортной температуры
Это наша родная коробка кондейной печки — по внешним габаритам они почти не различны.
Небольшие отличия есть состороны моторного щита:
TRW — который клапан давления на входе в испаритель совершенно одинаков, что от Г4, что от В4, поэтому всю подкапотную часть оставляем в том же виде, в котором она шла с завода. Под капотом изменения коснутся только электрики.
Разбираем торпедо, снимаем, снимаем нашу печку. сверлим дырки в моторном щите под крепеж печки от Г4.
Крутилки! прощайте!
Прикручиваем печку от Г4, ставим шланги печки на переходы от Г4
На трубки входящие в TRW не забываем поставить новые уплотнительные колечки.

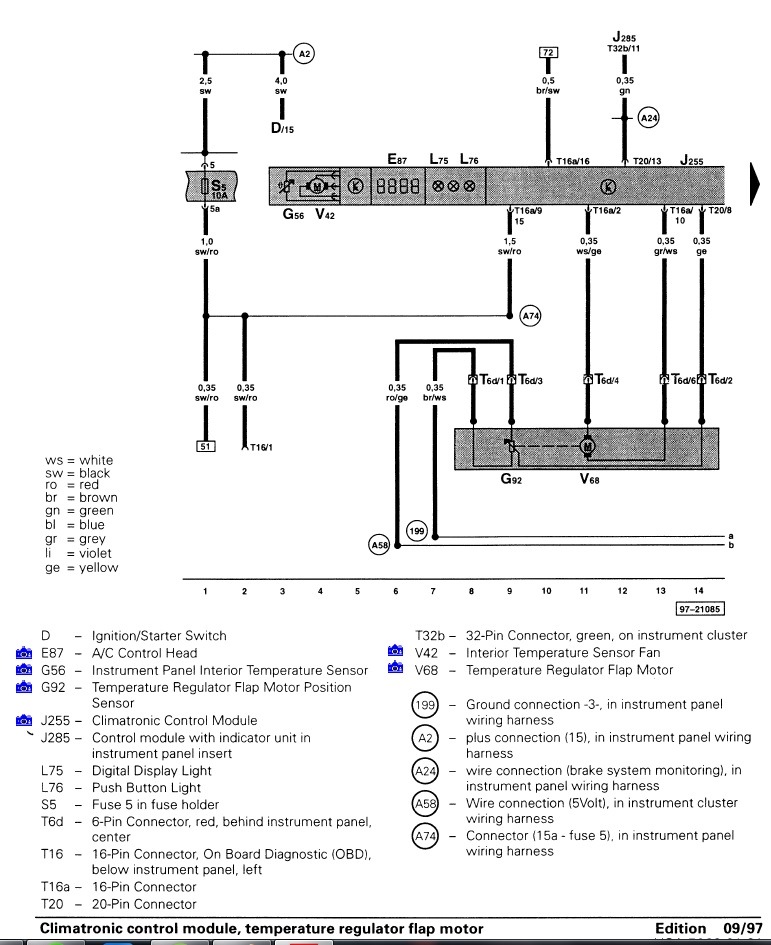

Те кто купил печку от Г4 с куском проводки только печки вооружаемся вот этой схемой:
Это схема установки климата Г4 на Г4 с кондеем, поэтому в случае установки климата на наши "некроведра" часть соединений будут иметь другие адреса:
Т12а/10 пойдет на наш разъем приборки Т28/7 или на сигнальный провод датчика скорости.
Т12а/7 — это входящий сигнал с приборки Г4/В5 о времени стоянки автомобиля, говорят, что его можно замкнуть на постоянный "+" — это не даст появиться ошибке
Т12а/12 — сигнал температуры окружающего воздуха с приборки — не помню куда на 28 штырьковый разъем он у нас приходил.
Т10а/4 — это сигнал тахометра на наш разъем приборки Т28/10
Т10а/3 — это сигнал о повышении оборотов на мозги — втыкаем на место двухконтактного зеленого разъема у БРП
Т10а/2 — это сигнал на БУВ Г4 — он у них отвечает за включение компрессора кондея и вентиляторов (БУВ и подкапотную проводку его тоже надо будет докупить тогда)
Кодировка климатроника тогда должна быть, как для Гольфа. Боры, Джетты:

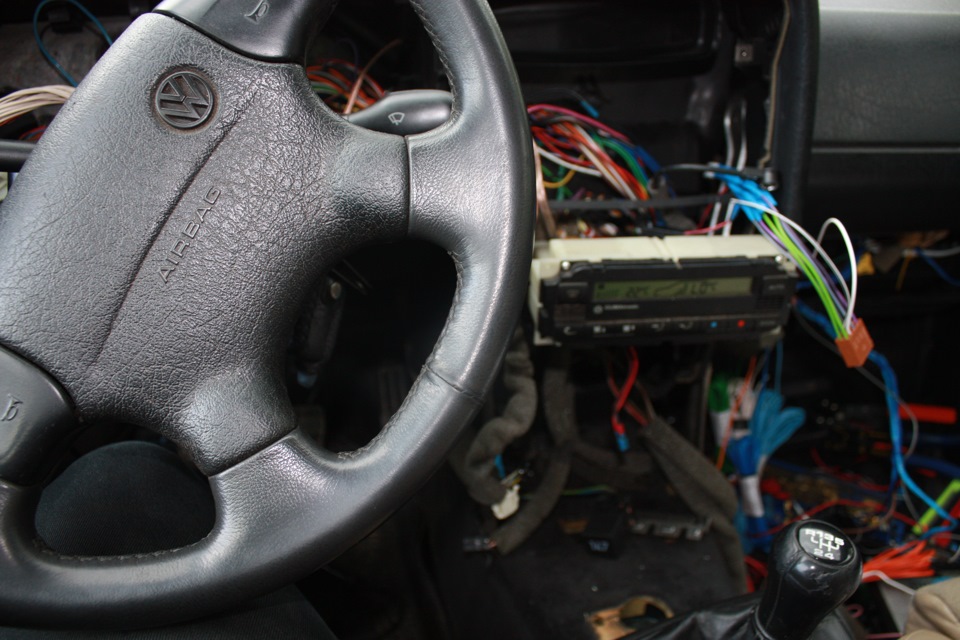

Вот так у меня висели провода от Т10а и Т12а
Но эту схемку я нашел позже, чем поставил свой климат))))
Я ставил по схеме для Пассата В5. Глобально она отличается от Г4 наличием вместо БУВ трех релюшек — на муфту компрессора, на 1 и 2 скорости вентилятора охлаждения. Да и кодировка блока Климатроника Пассата 02000
Внешних подключений не так уж много. приведу выдержку с сайта ALLGAZ
Подключение CLIMAtronic:
+12В постоянные (по крайней мере в моем варианте):
-Клемма №1 мотора вентилятора
-Разъем 16b/14 блока управления
-Разъем 16а/7 блока управления
Запитывал от стандартного питания отопителя, там так же шло питание на мотор.
Первые два питания вместе идут с разъема 10с/7 проводки Гольф/Джетта.
16а/7 нужен для расчета времени простоя, в исполнении Гольф/Джетта имеется перемычка 16а/7-16а/6, которую я отрезал от 16а/6 и подключил провод к проводу идущему на 16b/14 (пункт 2 в списке), по схеме Пассата эта клемма свободная, так что придется добавить.
+12В через зажигание:
-Клемма 16а/9 блока управления
-Клемма 16b/3 блока управления
-На контакт низкого давления фреона и возврат на клемму 16b/2
Первый находится в разъеме 10с/5 проводки Гольф/Джетта.
Второй нужен для включения реле муфты компрессора на выходе 16а/8 (включение минусом), при этом кодировка блока должна быть 02000, кодировка меняется Vag-com, пришлось добавлять в проводке Гольф/джетта перекинув с ненужного у нас 16b/7.
Без напряжения на 16b/2 климат будет моргать несколько секунд при включении зажигания, в проводке Гольф/Джетта на разъеме 12а/9.
На Волге питание пропадает при включении стартера, что бы этого не происходило перекинул белый провод со втрого предохранителя правого блока на третий предохранитель того же блока, там есть свободный контакт.
Масса:
-Клемма №3 блока скоростей
-Клемма 16а/15 блока управления
Первый выполнен толстым проводом с кольцом в проводке Гольф/Джетта, привернут на шпильку массы между воздуховодов стекла.
Для второго добавлен провод в стандартную колодку на отопитель Волги и этот провод так же под шпильку.
Подсветка:
-Клемма 12/5 блока управления.
В проводке Гольф/Джетта на разъеме 10с/10.
Подключено на стандартную подсветку отопителя.
k-линия:
-Клемма 12/1 блока управления
В проводке Гольф/Джетта 12а/1.
Обороты двигателя:
-Клемма 16b/6 блока управления
В проводке Гольф/Джетта 10с/4
Нужен что бы блок видел заведен двигатель или нет, взят сигнал на тахометр.
Скорость:
-Клемма 16b/4 блока управления
В проводке Гольф/Джетта 12а/10
По этому сигналу прекрывается напорная заслонка на входе (у нас нет), возможно ведутся и температурные расчеты, эта сволочь умная, брал с выхода приборки для БК (приборка нового образца).
Реле компрессора:
-Клемма 16а/8 блока управленя
В проводке Гольф/Джетта пришлось добавлять взяв в этом же разъеме освободившийся после разрезания перемычки контакт 16а/6, управляет минусом
Датчики:
-Масса датчиков клемма 12/9 блока управления
В проводке Гольф/Джетта 10с/8
-Датчик наружной температуры в бампере клемма 12/8 блока управления
В проводке Гольф/Джетта 12а/5
-Датчик солнечного излучения клемма 20/18 блока управления
В проводке Гольф/Джетта 12а/8
Вроде все из того что подключал я, остальное выполенно готовой проводкой, можно еще подключить сигнал перегрева двигателя, Kick-down
Про разъемы и их распиновку хорошо написано на Passat-В5
После подключения рутинная сборка:
