На днях было обнаружено несовпадение отверстий на планшайбе ЗДТ которую я так и немерял.А так же был промах в размере что приходилось подлаживать между скабой и планшайбой шайбы чтоб выставить скабу по центру тормозного диска.Пока есть свободное время и возможность решил сделать новые.

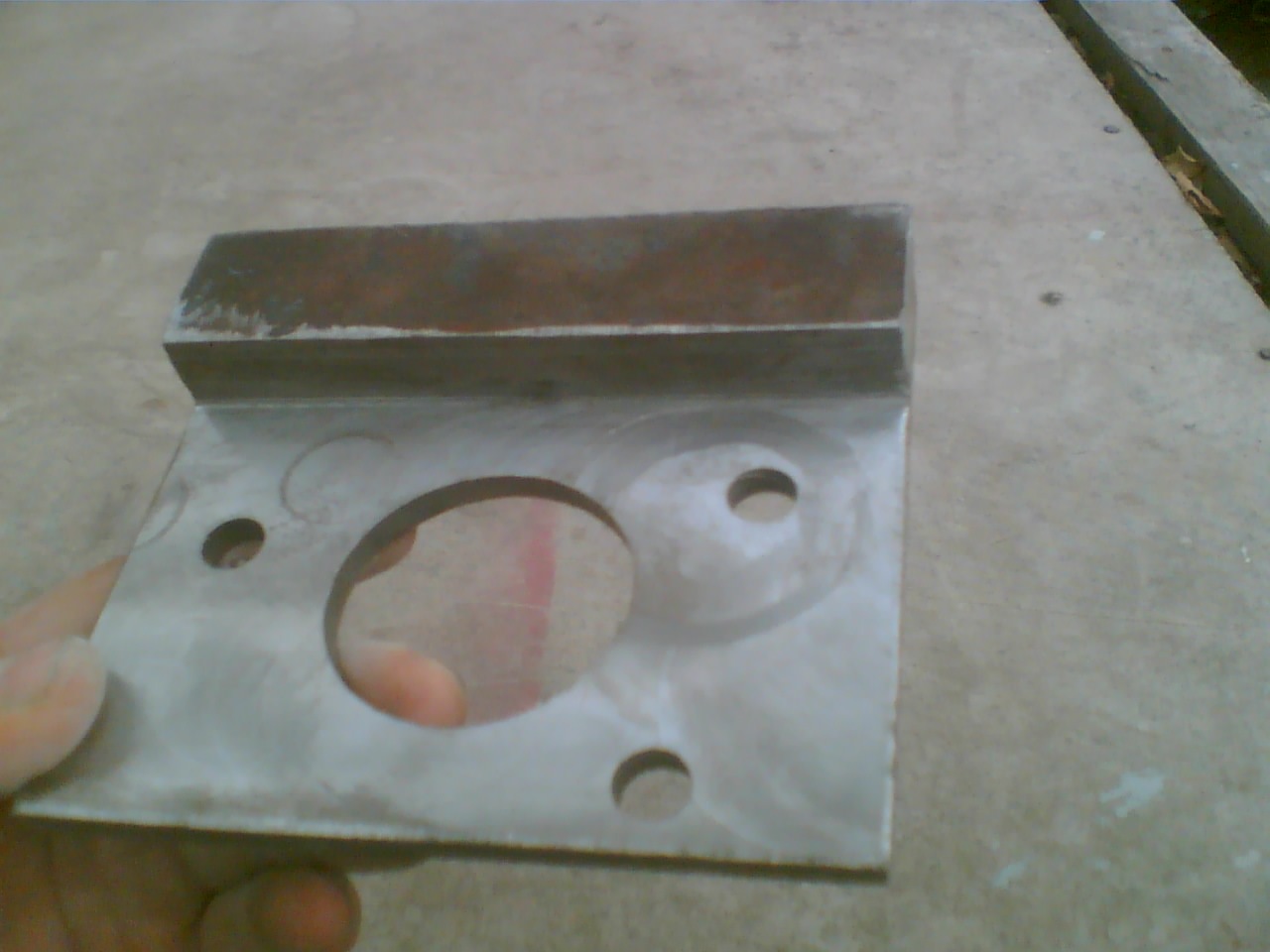

На работе нашол полосу металла толшиной 22мм и сделал с неё заготовки, путем добавления толщины шайбы к размеру предыдушей планшайбы, получилась ступенька высотой 16мм и крепежная плоскость 6мм на старых планшайбах была 7мм.

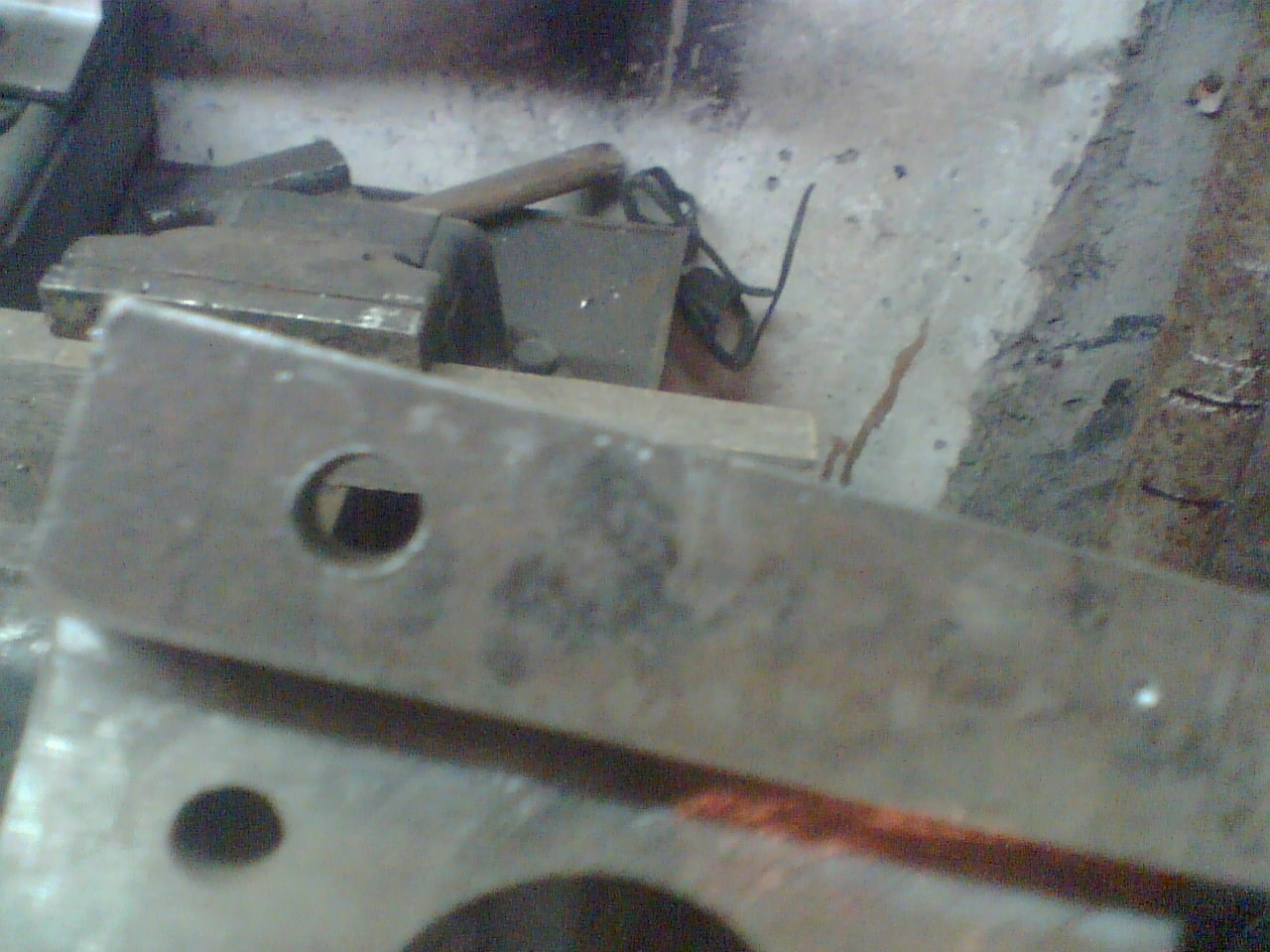

Отверстия просверлил на станке прижав к ней старую планшайбу.

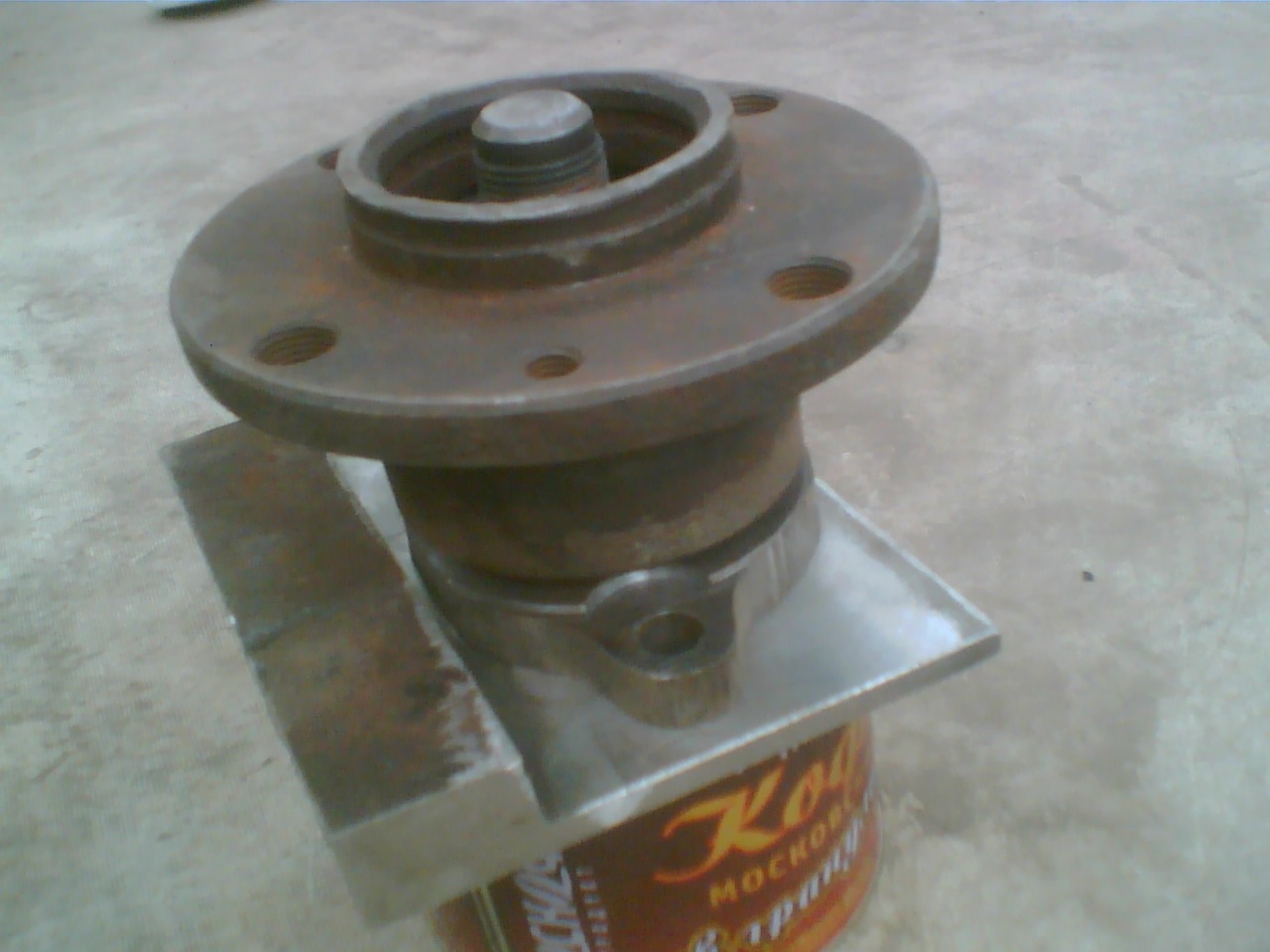

Затем одел ось со ступицей.

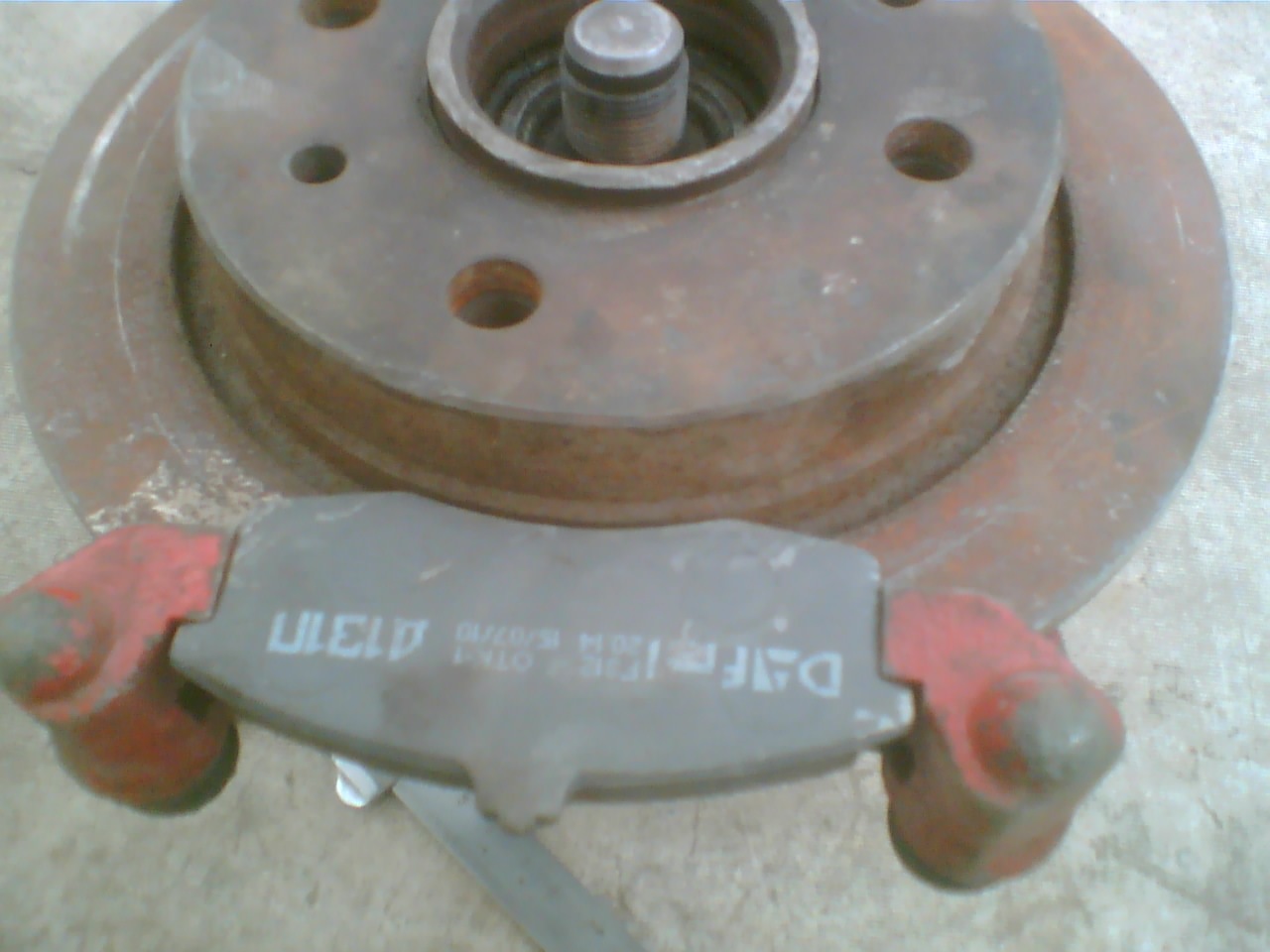

И одел тормозной диск со скобой и колодкой и начал вымирять.

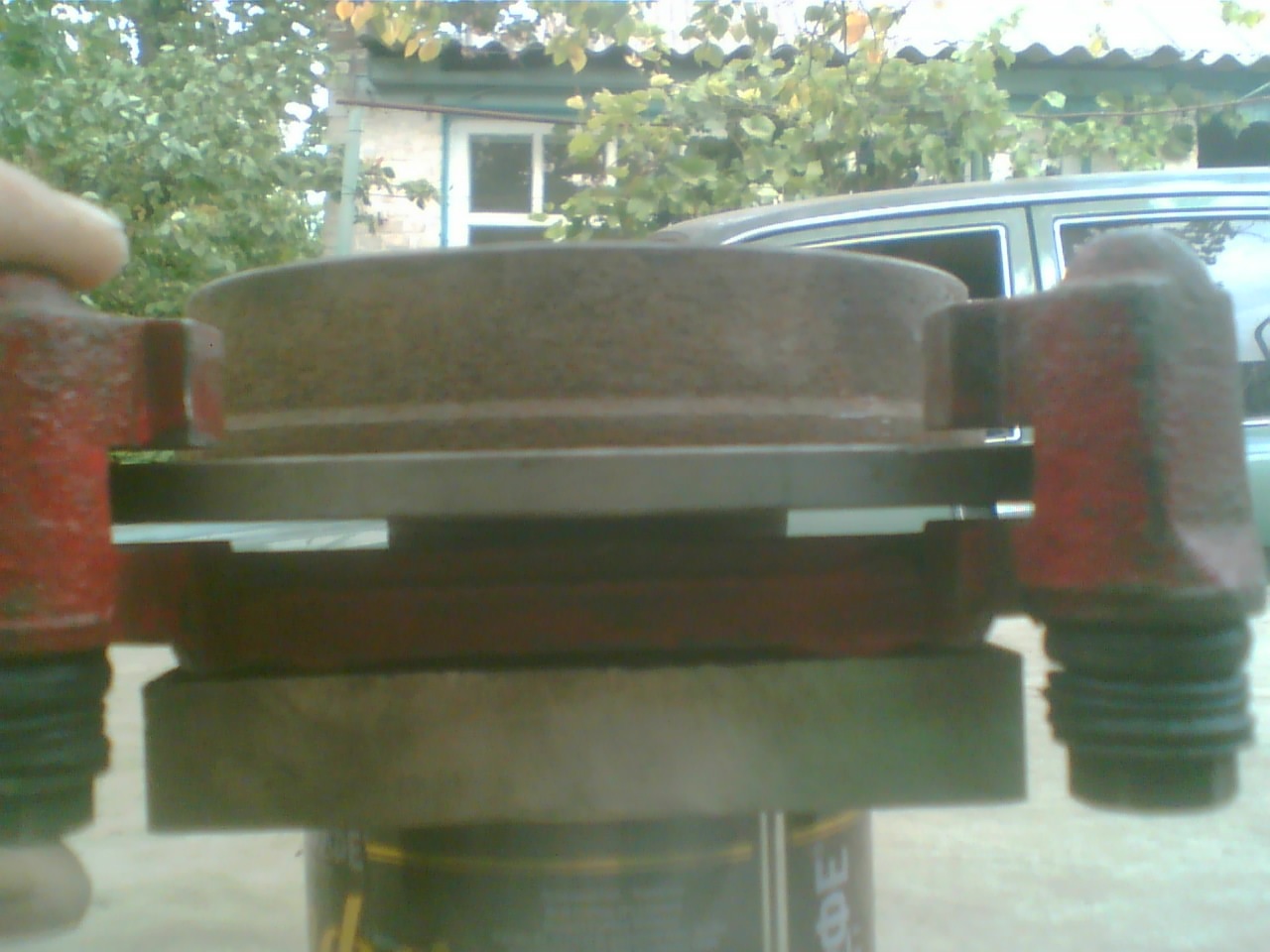

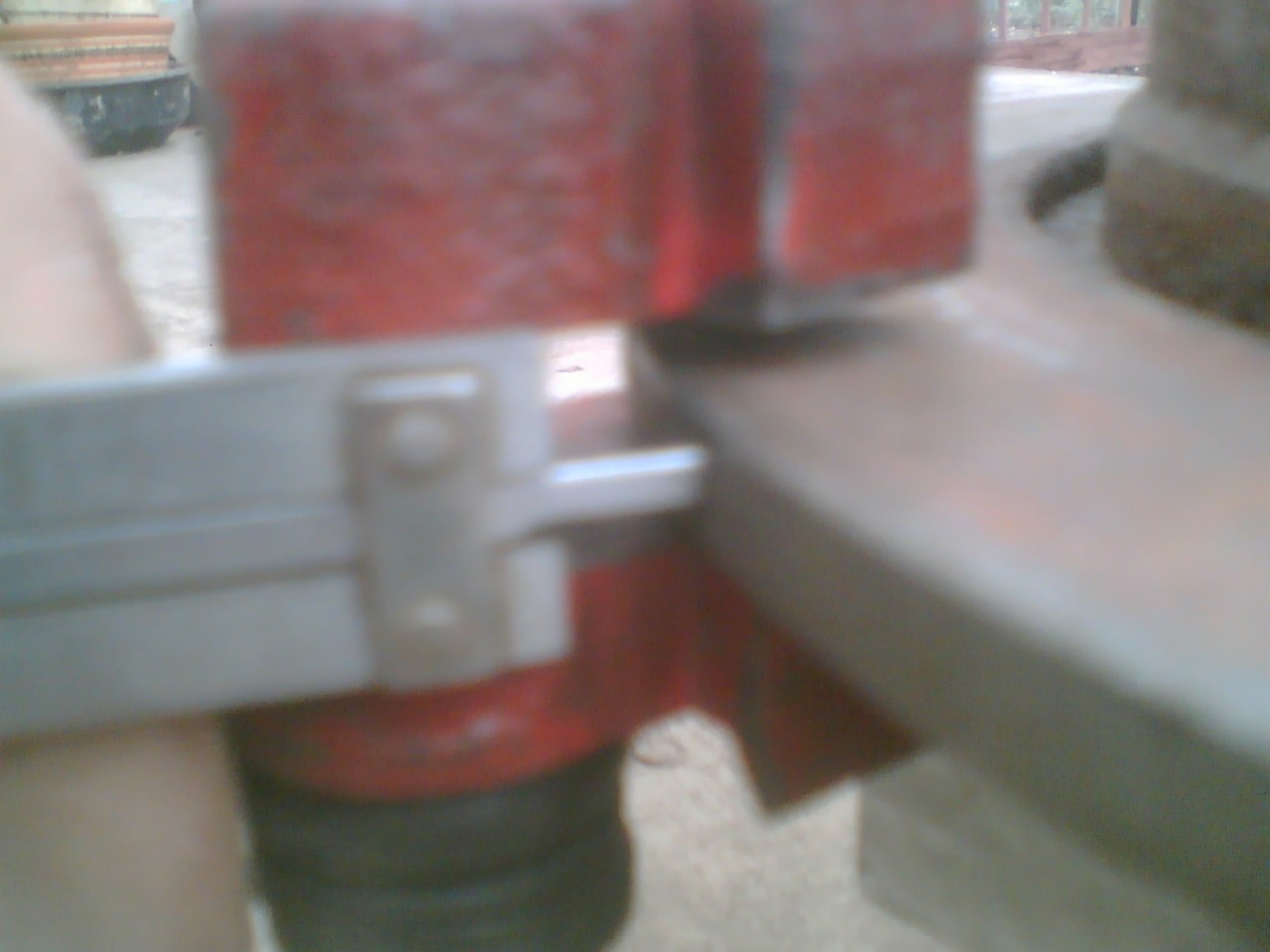

Вначале выставил скабу по ценру планшайбы и положил калодку и и вымерял расстояния скобы от тормозного диска с двух сторон.

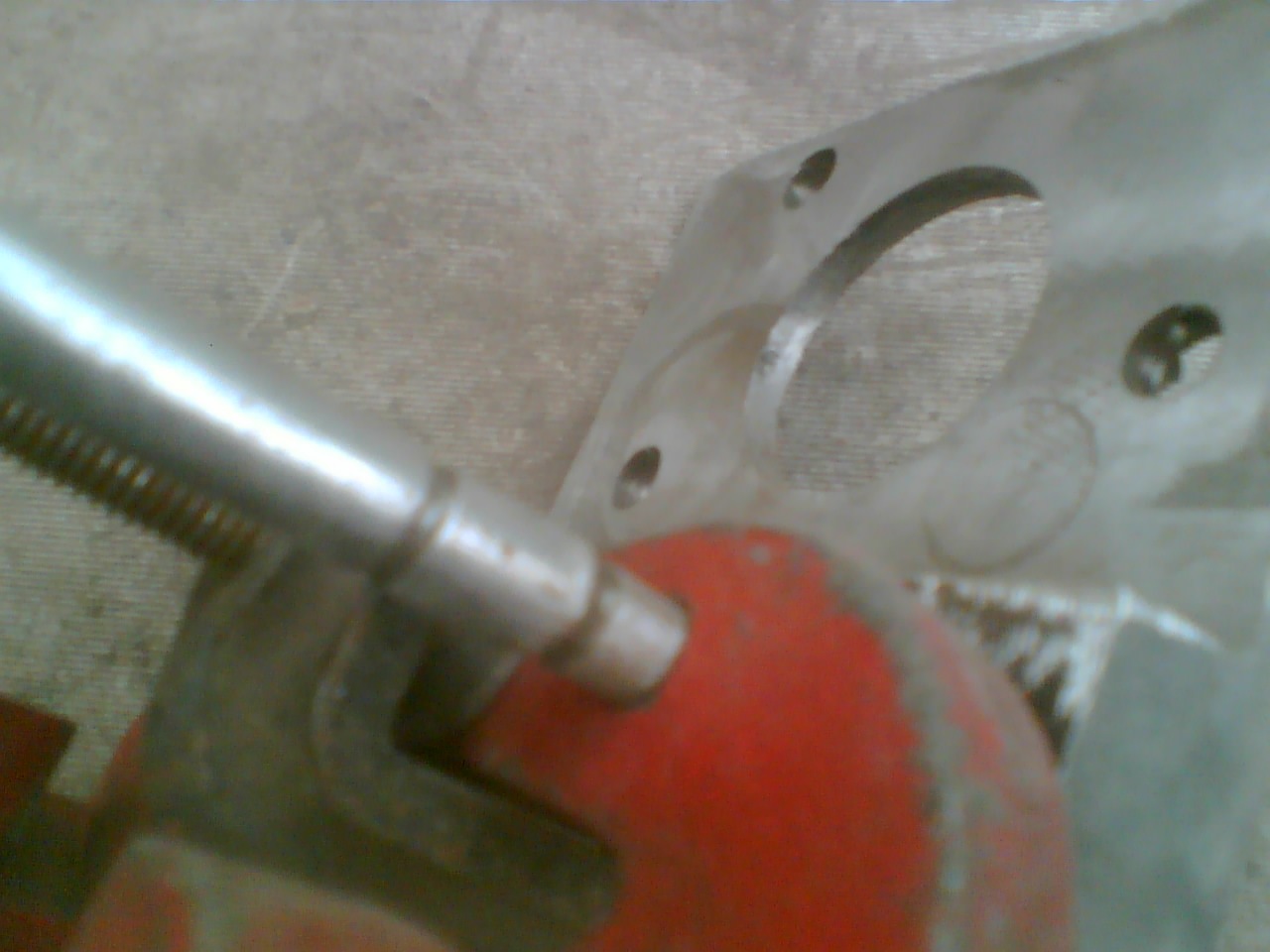

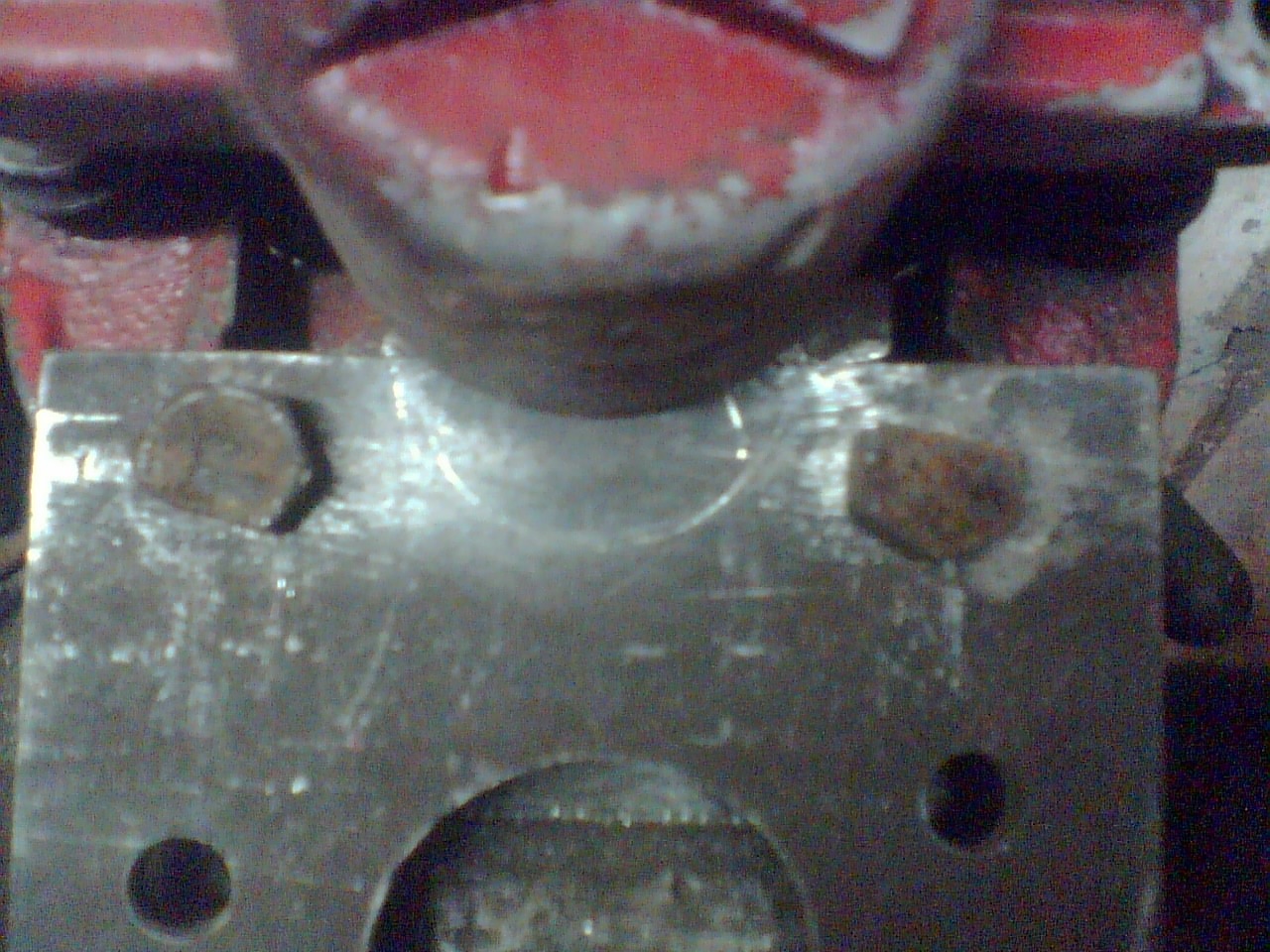

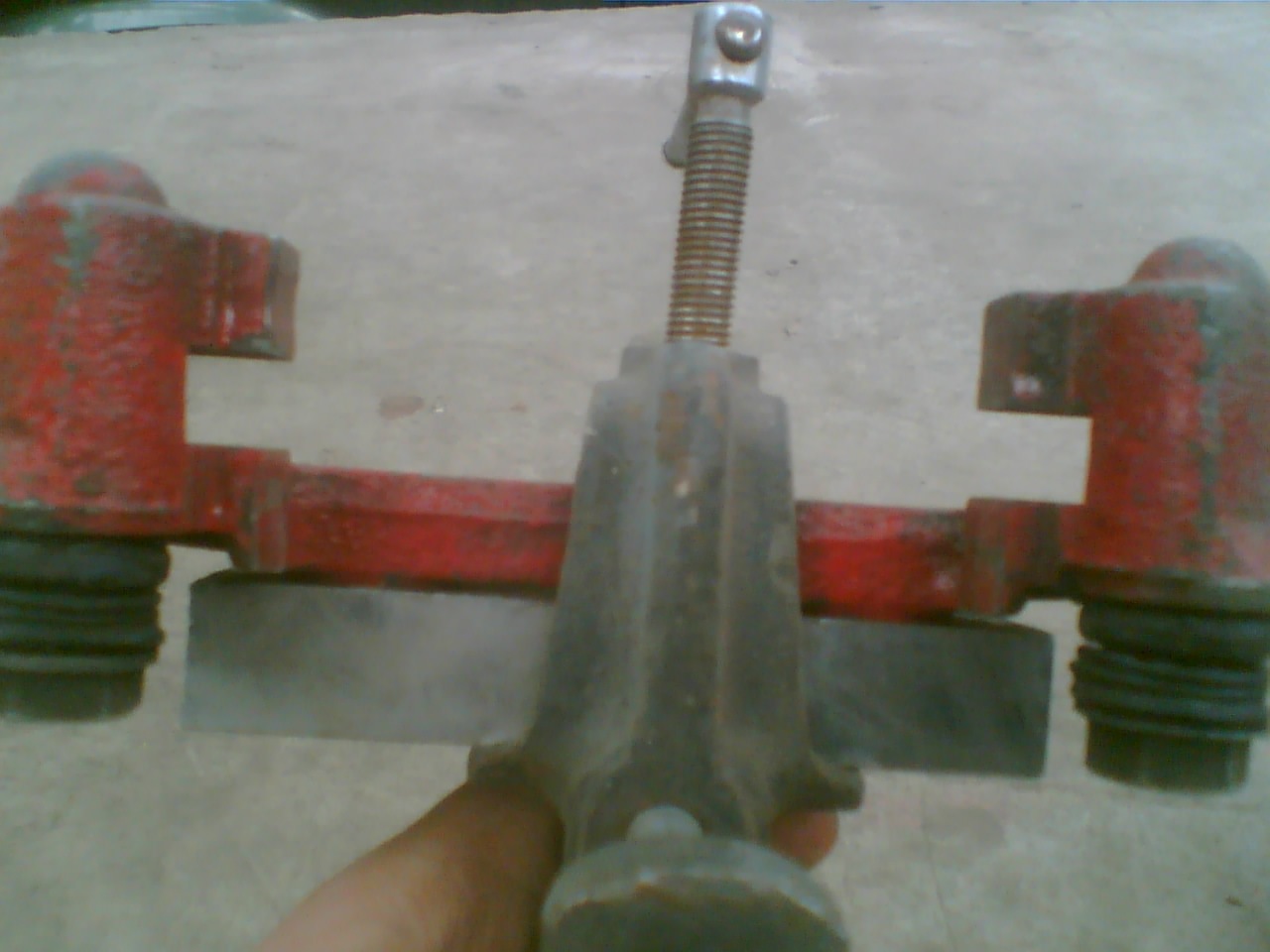

Затем аккуратно извлек тормозной диск с осью и ступицей из планшайбы и поджал скобу к ланшайбе маленькими тисками.

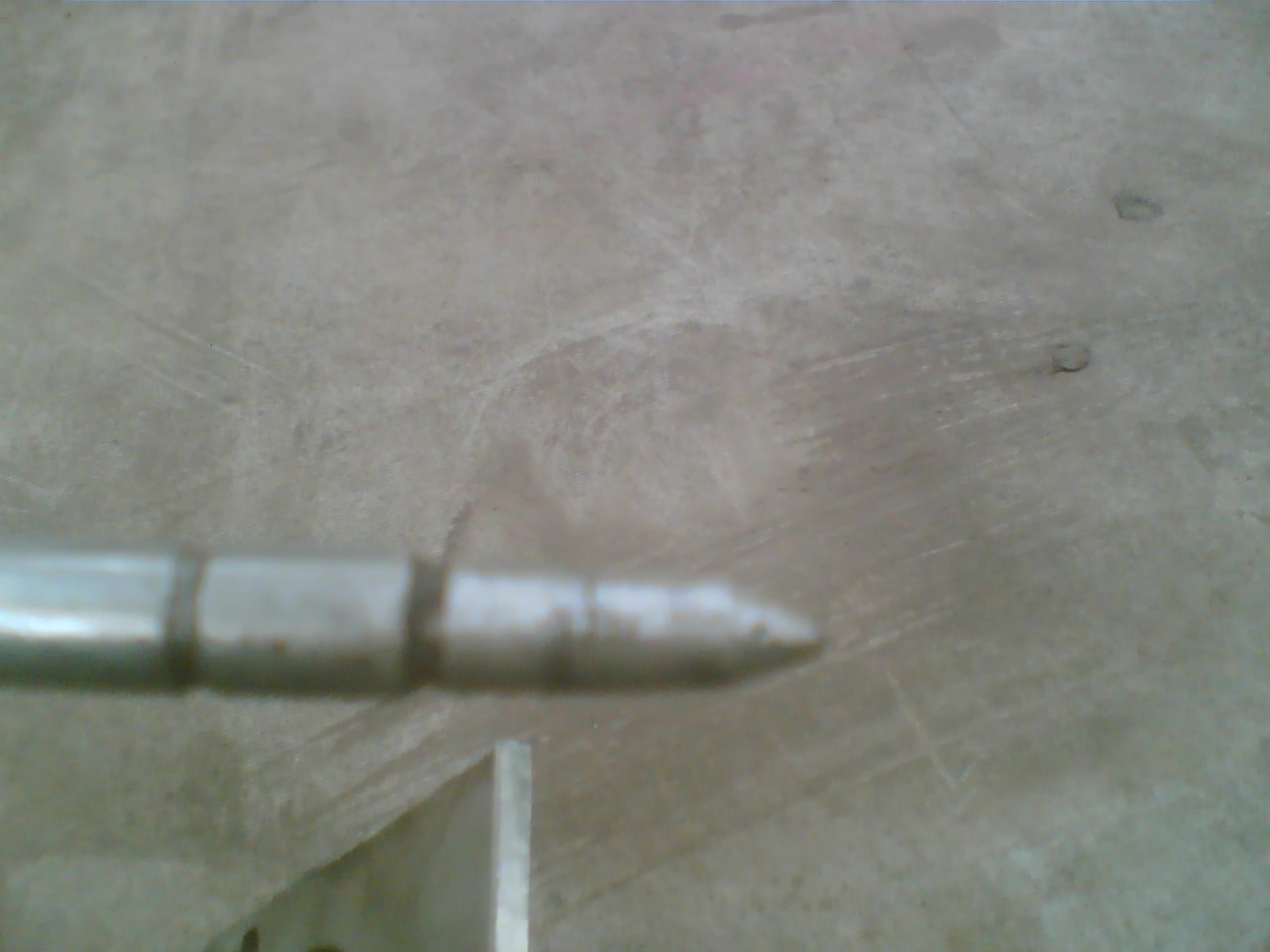

Затем изготовил керно которое плотно входит в крепежное отверстие скобы и накернил.

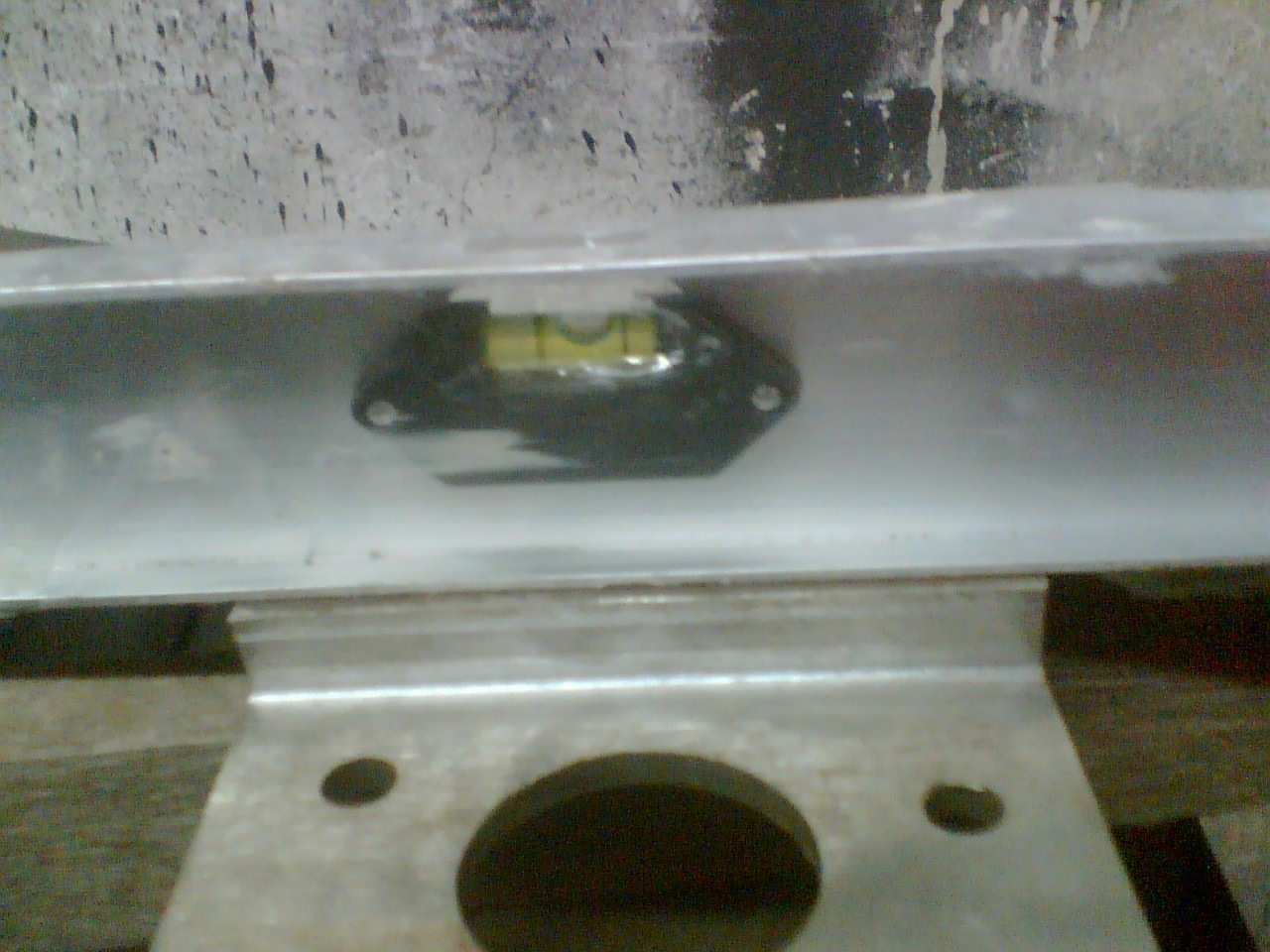

Зажал планшайбу в тиски и выставил по уровню.

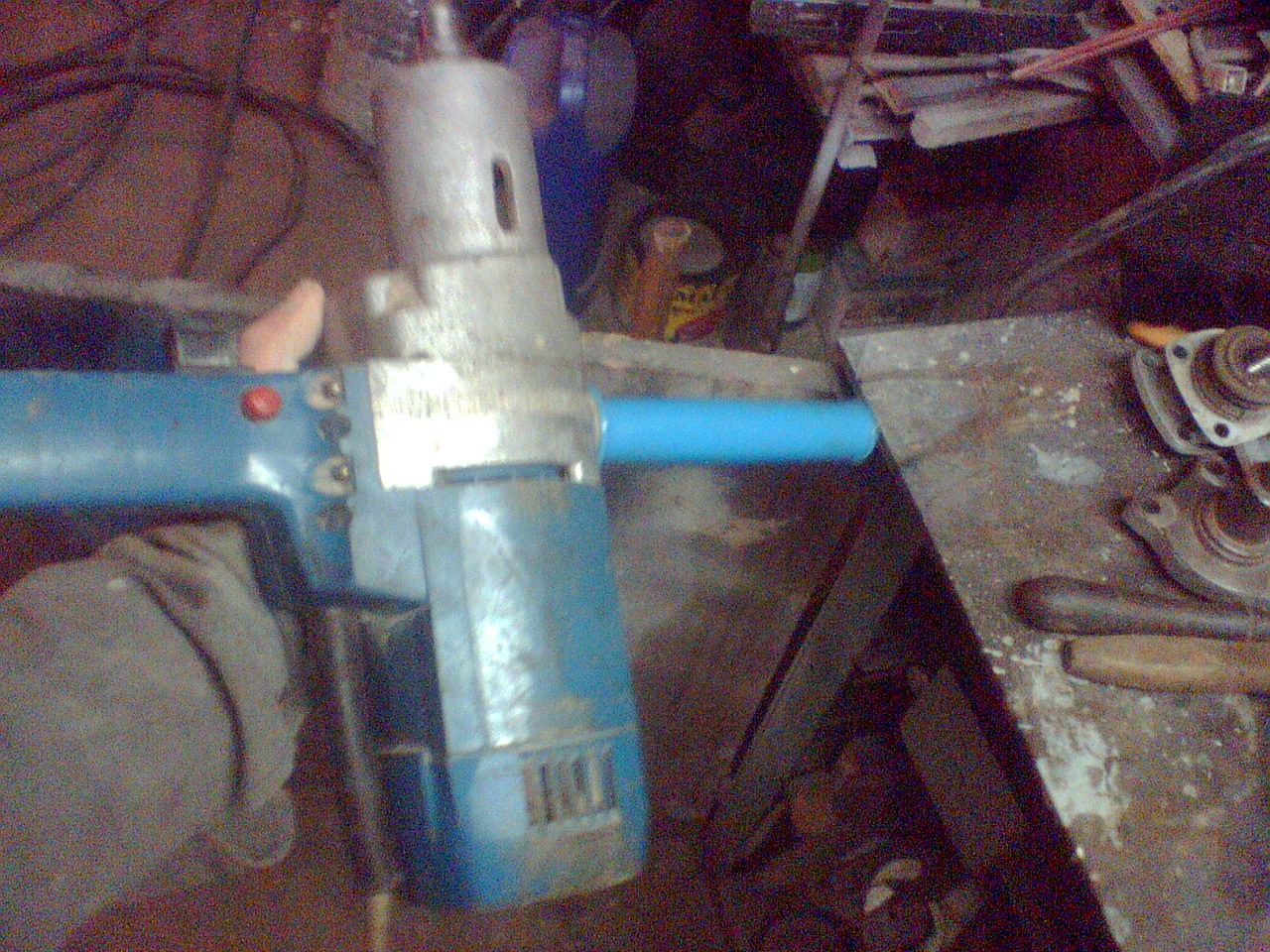

Сверлил вот такой дрелью производства СССР, которую месяц назад купил у дедушек на базаре.
Затем просверлил отверслия на 10,5мм.

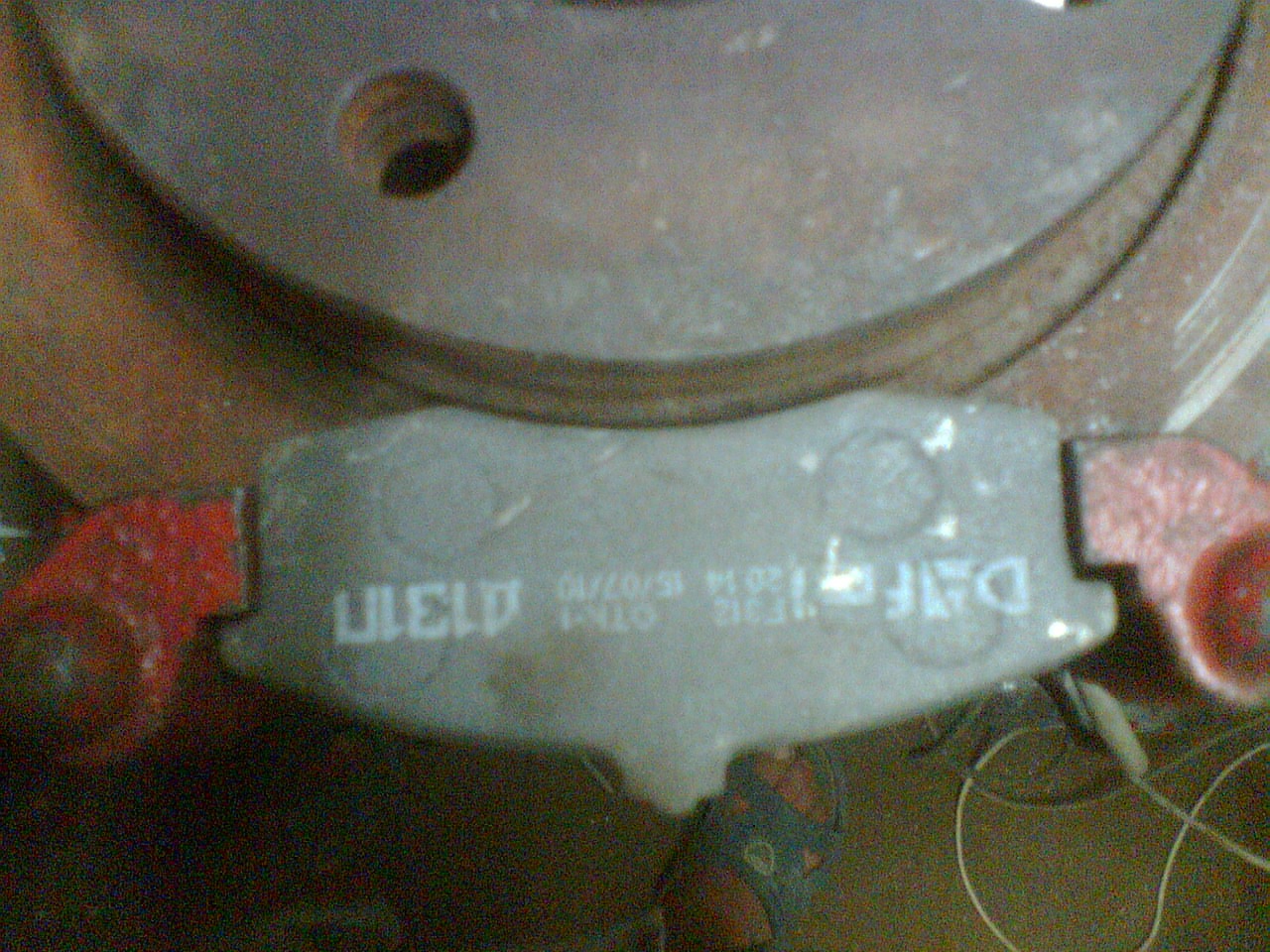

И прикрутил скобу и положил колодку, все совпало четко.
Прикинул сам суппорт, предется еще выфрезеровывать радиус под цилиндр, эт сделаю завтра на работе.
