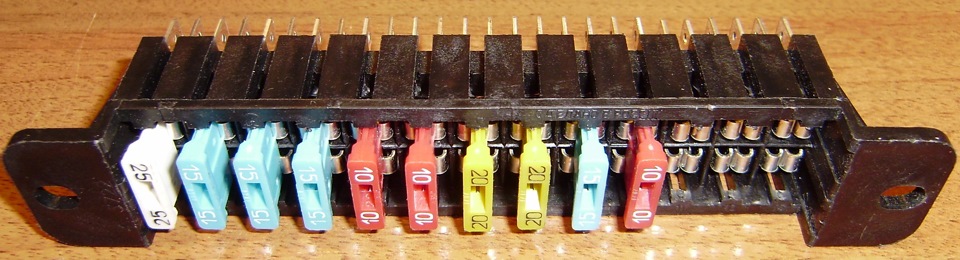

Причиной послужило то что: не работала аварийка, запах паленой пластмассы когда едешь ночью, нестабильное напряжение и плохой головной свет, в общем достали пальчиковые предохранители. Решили поставить блок предохранителей для вилочных предохранителей типа ЕВРО. К случаю насяльнику как раз подарили БП с а\м ГАЗ.

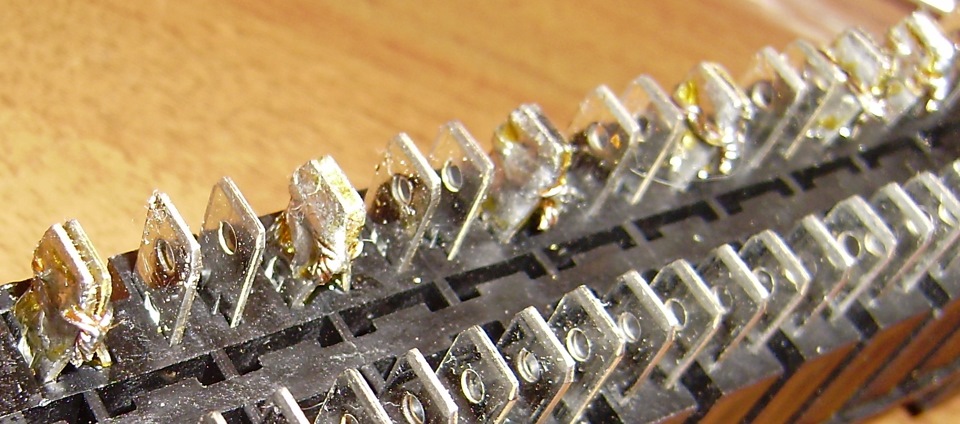

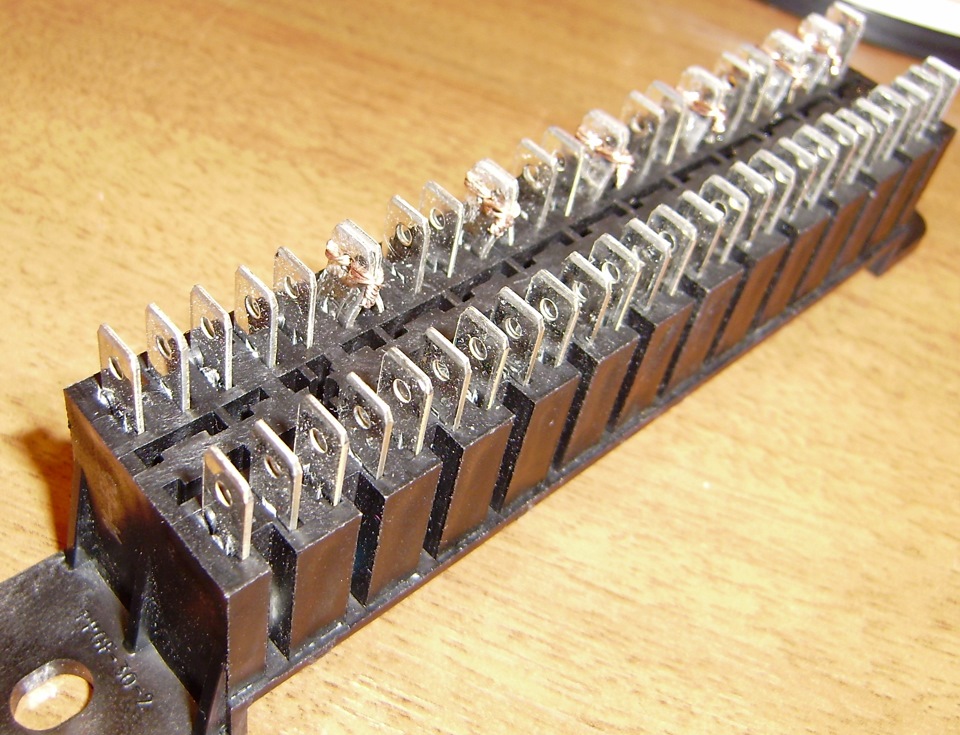

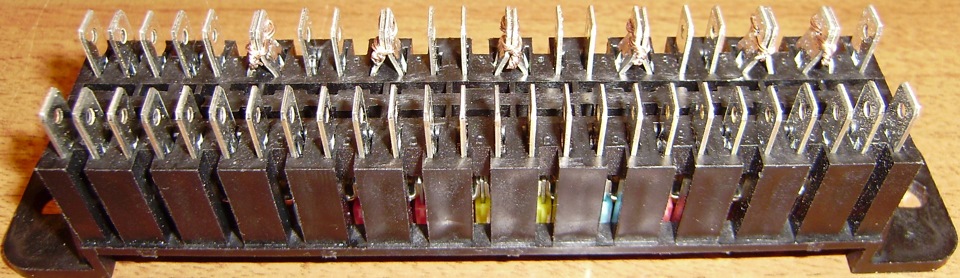

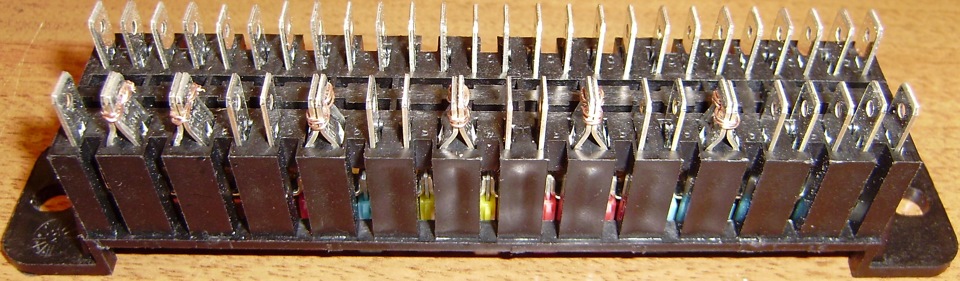

Опыт установки такого блока предохранителей на классику у меня имелся, так что с чего начать и как лучше сделать знал заранее. Для установки в жигули блоку предохранителей не хватает перемычек объединяющих предохранители в группы с общими подводами как в оригинальном БП ВАЗ-2101…2106. Ранее я делал перемычки из отдельных шнуров мама-провод-мама но практика показала что это не лучший вариант особенно учитывая качество клемм типа мама которые продаются в розницу. На этот раз решил спаять между собой клеммы БП. Так как выводы между собой расположены тесно соединять решил вплотную согнув выводы друг к другу и связал между собой медной проволокой в виде цифры 8.

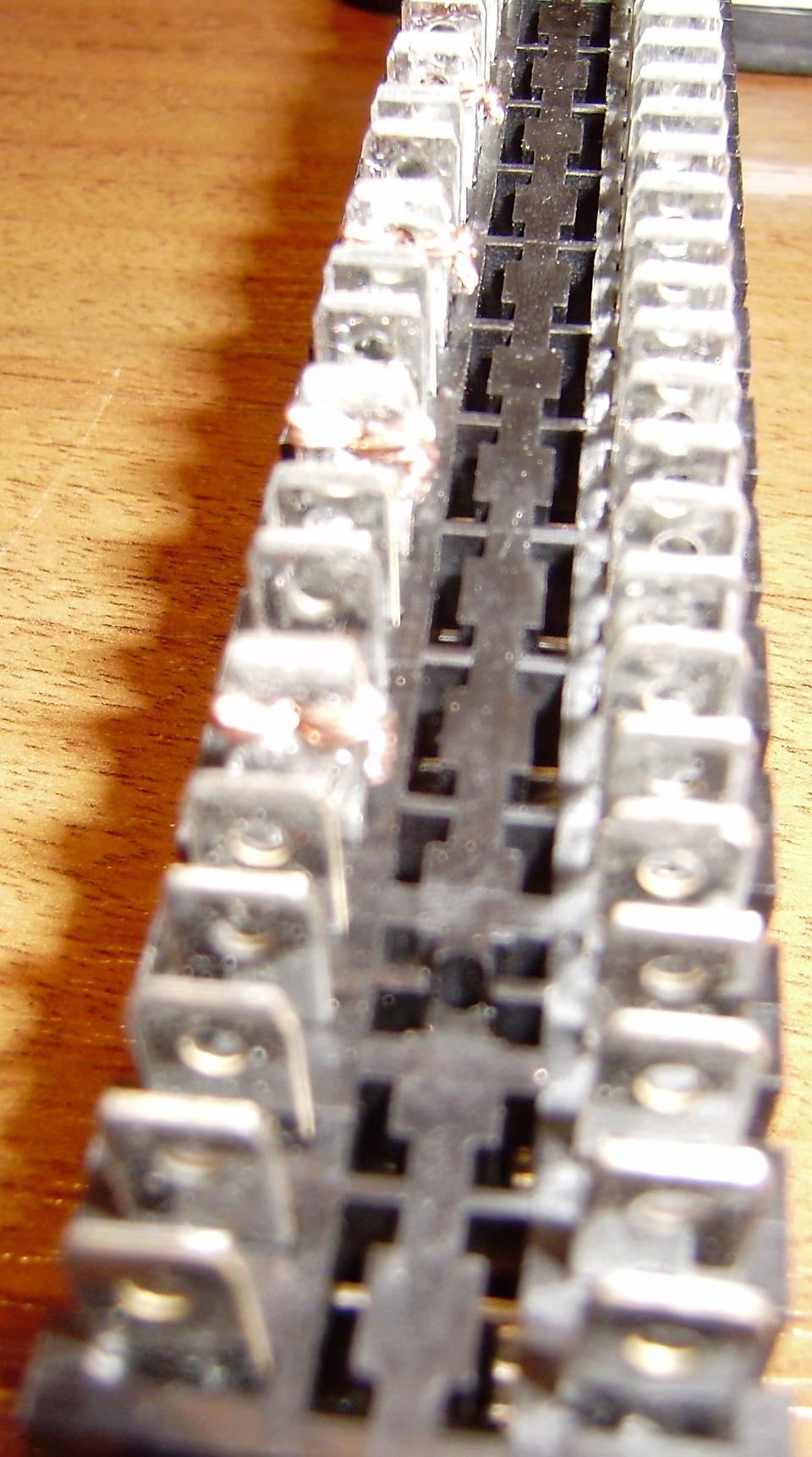

Затем все соединения запаял.

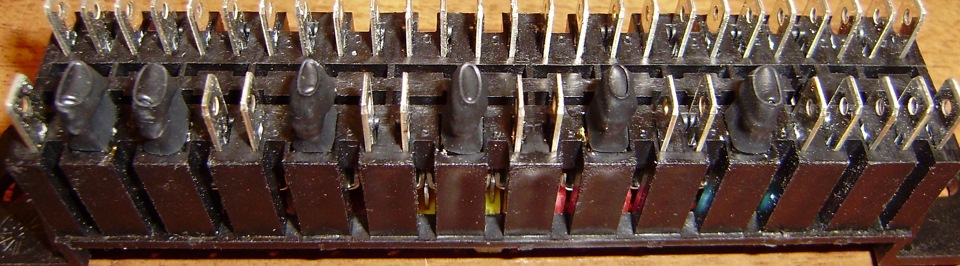

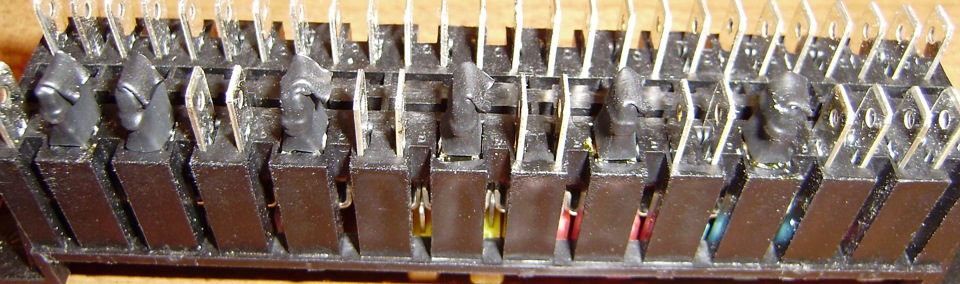

Соединения на всякий случай и для эстетики изолировал термоусадочной трубкой в два слоя.

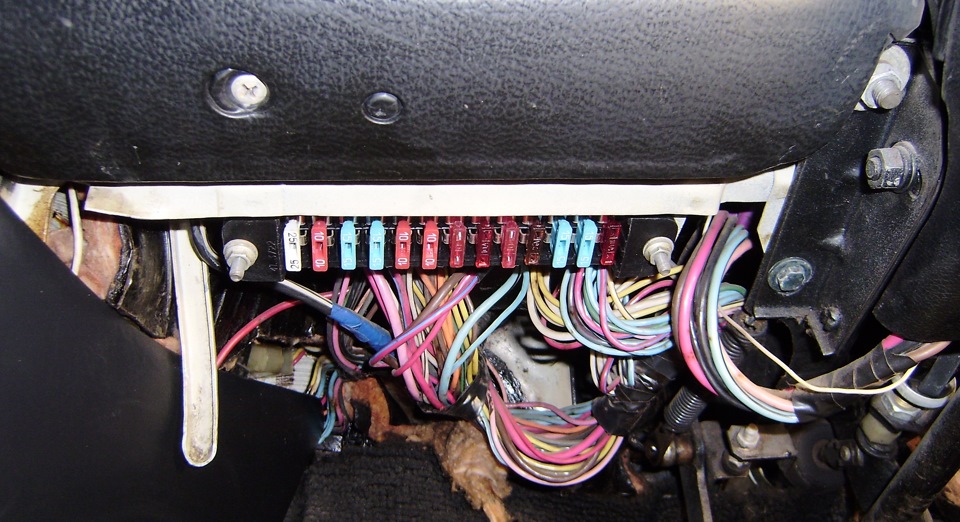

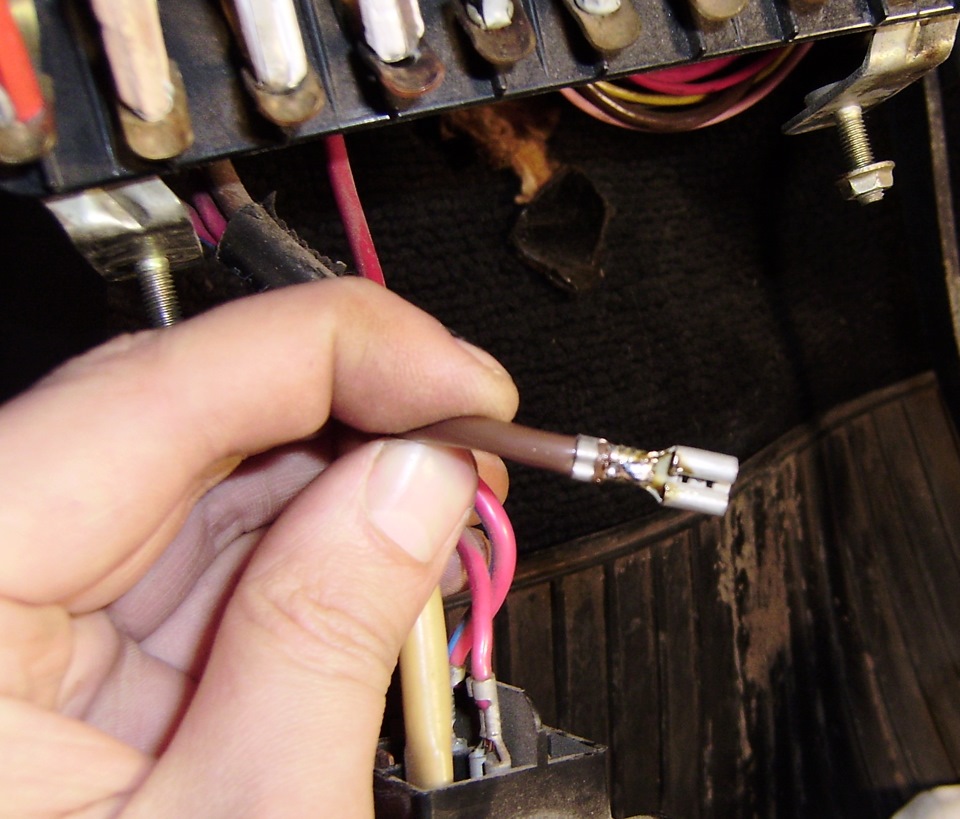

И так с предварительными ласками кончено) Пора приступать к установке в лошадку. Начинаю установку блока предохранителей с пропая клемм. И хотя на этой машине не смотря на ее возраст проводка выглядит хорошо, все же решил не изменять традиции.

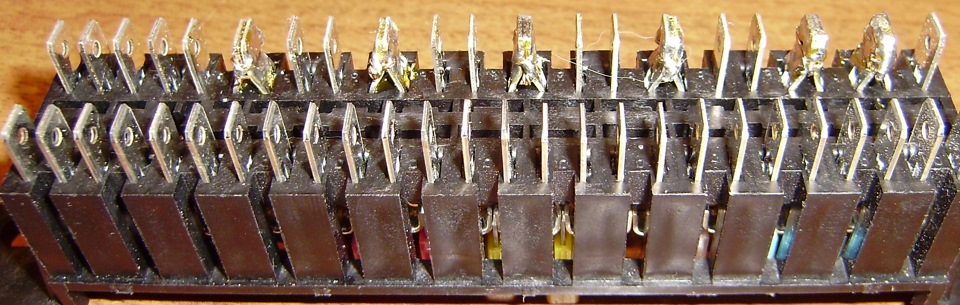

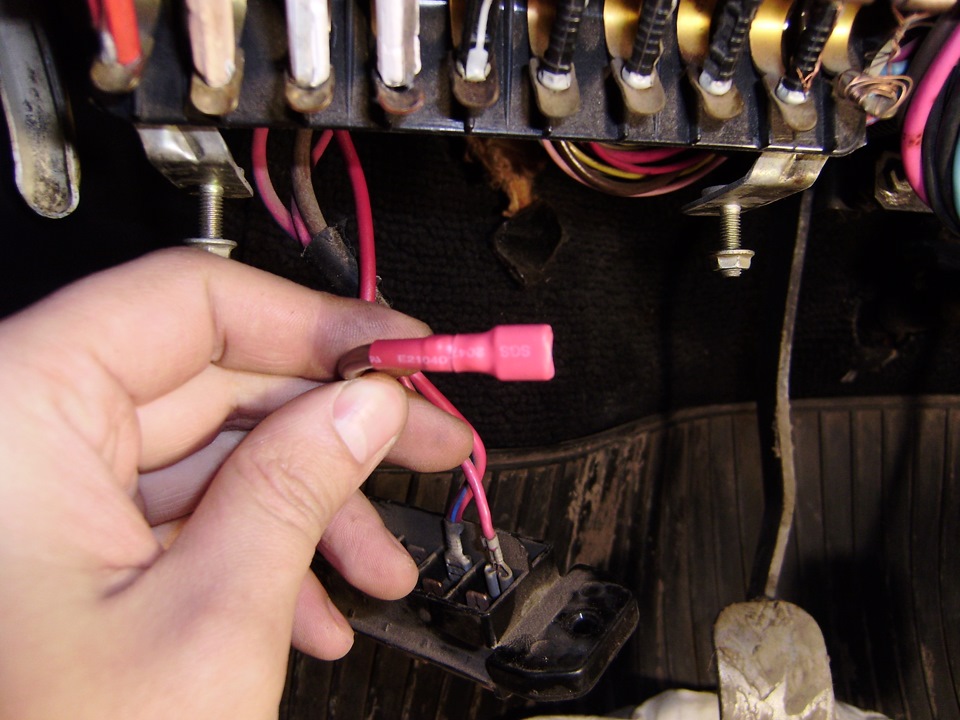

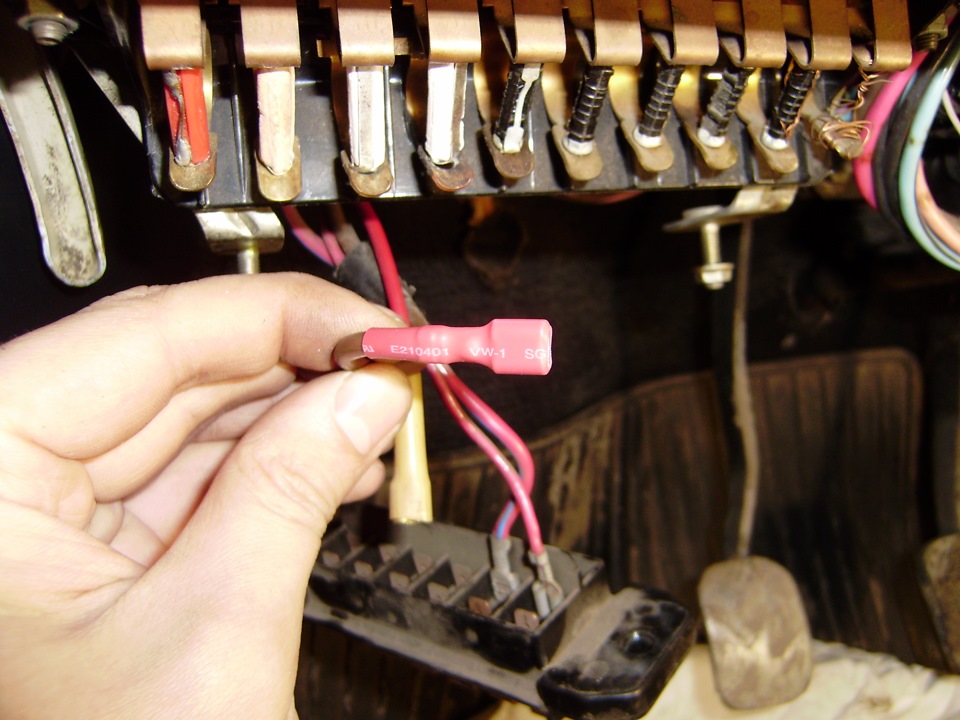

При установке данного БП есть еще один нюанс, а именно стандартная изоляция резинки на клеммах в некоторых местах мешают. Поэтому все клеммы изолирую термоусадкой в два слоя. Подводящие провода красной, а отводящие черной.

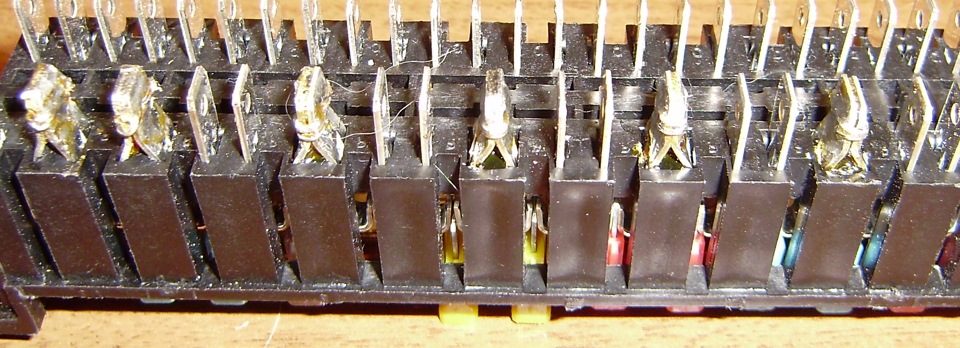

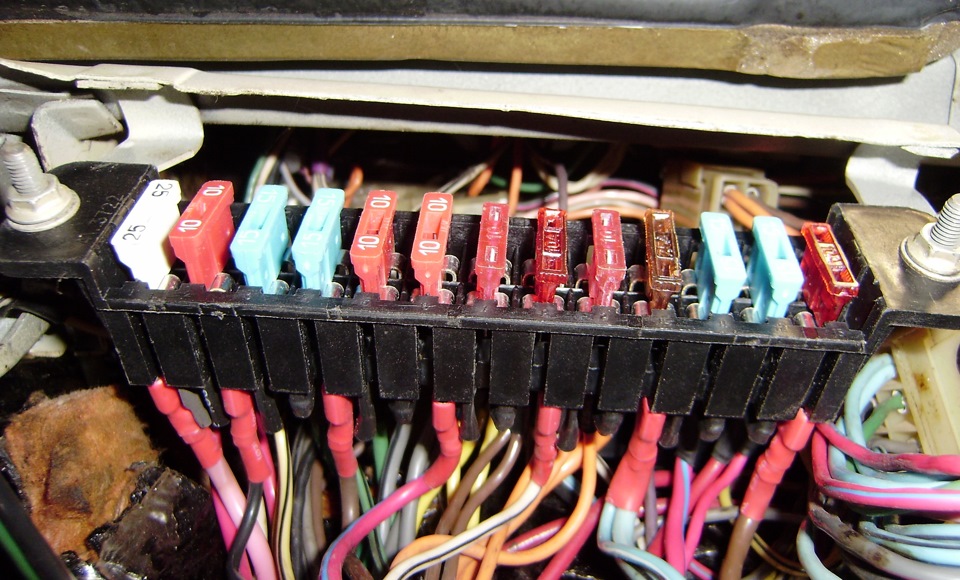

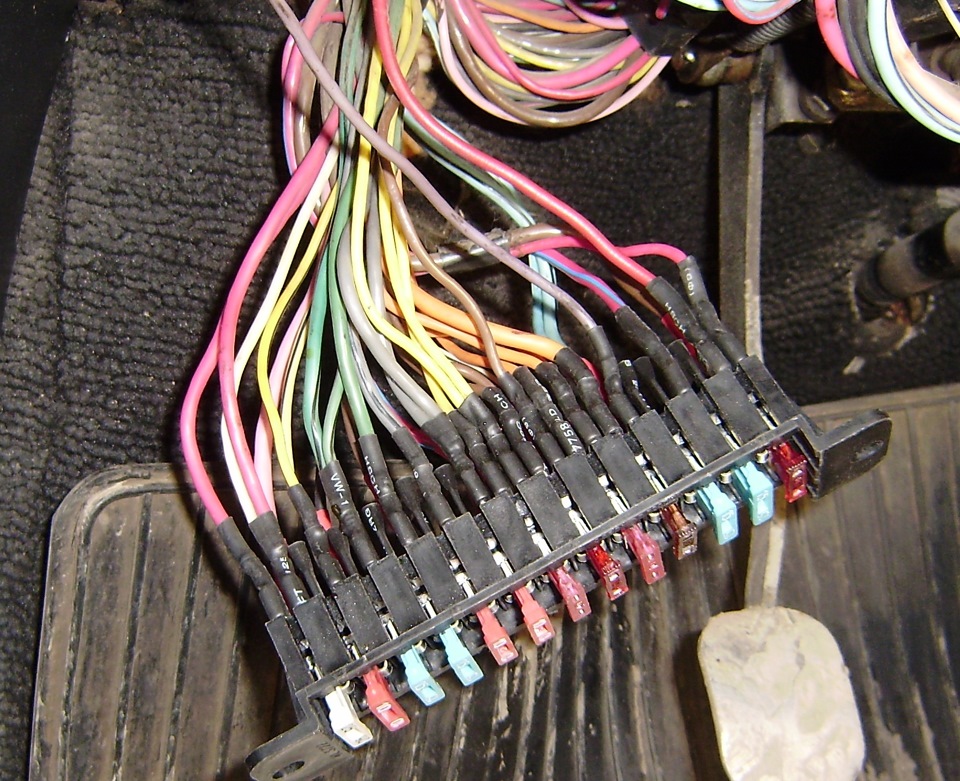

После сборки все свободные выводы изолировал той же черной термоусадкой.
Comments 13
День добрый, предохранители каким номиналом ставил?блок я купил а вот преды какие ставить не разобрался, которые с блоком шли наминал мне показался большой!
Предохранители таких же номиналов как стояли в старом блоке.
Отличная работа! Тоже скоро ставить буду. Соединю как и ты, сначала сближу контакты, стяну медной проволокой и пропаяю. И изоляция из термоусадки, просто отличная идея. Долго думал как бы красиво сделать, и вот отличное решение увидел! Спасибо!
Прекрасная работа, респект!
Классно получилось! Всё аккуратно и без лишних перемычек. А подскажи пожалуйста чем и как паял? Я в этом деле не силен, паял только провода при помощи канифоли и олова. Тут всё так же или надо по особенной технологии?
У меня стости один вопрос. У меня тоже с этими предохранителями. Буду ставить евро. И у меня еще заводском идет масса куда её то девать?
Не пойму почему на все соединяют 3 первых предохранителя когда по схеме всего 2 соединены. и всего 4 перемычки.
Три предохранителя для дополнительных устройств изначально размещены на доп. блоке. Но так как в этом блоке на три предохранителя больше, они используются для доп. оборудования и соединенны одной группой как по схеме. Это не три первых соединены, а три последних для доп. оборудования!
Да я понял уже. Все равно спасибо, буду менять БП
Comment deleted
Странный вопрос. Просто не использовать 3 гнезда.
А сколько на один предохронитель выходов и входов?
изначально по два подвода и отвода.
Спасибо, понял)Я тоже хочу на ИЖа поставить БП.
