—Перед прочтением записи и решением об реализации подумайте, нужно ли оно Вам. Есть ли проблемы описанные в записи, обратитесь к тем кто уже устанавливал клапана, спросите работают они или нет.
—На сегодня хорошо себя показали следующте клапана ПСВ-PCV клапан 2674021314 и 2674032804 для шеснадцатиклапанников. Sankei KP125 под восьмиклапанники.
— Так же Вы можете самостоятельно выбрать ПСВ клапан. Главный критерий при выборе клапана это объем и мощность двигателя, на который он устанавливается, должны быть не меньше, а лучше чуть больше.

Далее проведите следующие работы:
— проверьте на герметичность всю систему впуска.
— вентиляцию картера большой и малый контуры, трубки впрессованные в клапанную крышку, уплотнение масло щупа, сапун.
— шланги управления впуска на герметичность на двигателях с изменяемой длинной впуска.
— обновите прошивку ЭБУ до последней, заводской.
— замените клапан вакуумного усилителя на MW400017 MITSUBISHI, если слышите дребезг при нажатии на педаль тормоза, или у Вас не веста и хрей, у них такой с завода.
— проверьте на работоспособность клапан адсоребра, перед запуском двигателя заглушите его патрубок для исключения его из работы
— проверьте метки ГРМ
— на машинах с Е-ГАЗ проверьте корректность работы датчика сцепления, он может не работать и не выдавать ошибок.
Еще немного советов, буду пополнять:
— никогда не ставьте фильтры, маслопомойки в контур малой вентиляции при наличии PCV клапана. Никогда.
— делайте магистраль малого контура как можно короче, но так что бы был слив масла из клапана.
— если эксплуатируете машину в районах с холодным климатом можно утеплить магистраль малого контура с клапаном.
— в случае ТО не продувайте сжатым воздухом, не трясите клапан. Достаточно промыть карбклинером и просушить.

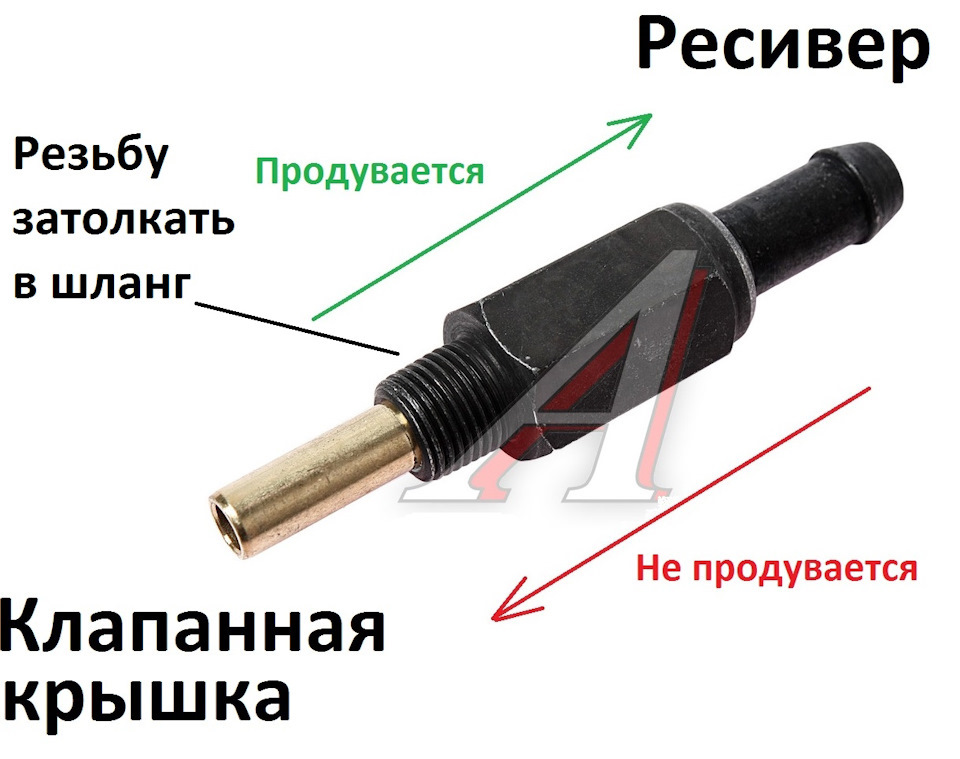

— старайтесь ставить клапан вертикально, что бы продувался снизу вверх. У клапанов хёндай можно отпилить латунную трубку, так он будет короче и легко встанет вертикально около дросселя
Теория
— В процессе работы двигателя из надпоршневой полости цилиндра в картер прорываются газы. Эти газы, называемые картерными состоят примерно из равных частей горючей смеси и продуктов полного и частичного сгорания. Вследствие этого картерные газы содержат пары топлива, окислы углерода (в том числе СО), серы, азота, продукты частичного окисления углеводородов топлива, , пары воды. Многие из этих компонентов активно воздействуют на масло, в результате чего оно окисляется, в нем образуются смолистые и лакообразные вещества, кислоты, соли кислот и др. В результате этого масло теряет свои свойства или, как говорят, стареет. Активные кислоты, образуя с маслом эмульсию, попадают на трущиеся поверхности и вызывают их коррозию.
— Для того чтобы свести к минимуму влияние картерных газов и уменьшить интенсивность процесса старения масла, необходимо их удалять из картерного пространства.
— Процесс удаления газов называется вентиляцией картерного пространства, а комплекс устройств, обеспечивающих этот процесс, — системой вентиляции.
— Вентиляция служит также для поддержания в картерном пространстве давления, близкого к атмосферному. Если удаление газов недостаточно или отсутствует вообще, в картерном пространстве резко повышается давление за счет постоянного притока нового количества газов. Это может привести к выдавливанию масла через сальниковые уплотнения коленчатого вала и другие неплотности картера. Интенсивное удаление картерных газов приводит к подсосу в картер загрязненного пылью и влагой атмосферного воздуха.
— Опыт показывает, что стабильность масла значительно повышается, если картерное пространство продувать небольшим количеством свежего воздуха. Поэтому существует два типа систем вентиляции: вытяжные, т. е. без продувки картерного пространства воздухом, и приточно-вытяжные — с продувкой. Воздух, поступающий в картер при приточно-вытяжной вентиляции, обязательно очищается в самостоятельном фильтре или в воздухоочистителе системы питания двигателя воздухом.
— Картерные газы могут удаляться в атмосферу или возвращаться во впускной тракт двигателя. Системы вентиляции с удалением картерных газов в атмосферу называются открытыми. Системы с удалением газов во впускной тракт — закрытыми системами вентиляции.

1 -Схемы вентиляции картерного пространства двигателей: а) открытая; б) закрытая вытяжная; в) закрытая приточно-вытяжная; г), д). е) — конструкции автоматических регулирующих клапанов закрытых систем вентиляции
— До 1961 года все автомобилестроение применяло в выпускаемых транспортных средствах открытую систему с эжекционным принципом действия, в которых для вывода из картера газов использовали эжекционную трубку, проходящую вдоль всего двигателя к нижнему поддону картера. Схема открытой системы вентиляции изображена на рис. 1, а. Когда машина двигалась, возле края трубки 1 образовывалось незначительное разрежение, хорошо влияющее на вентиляцию картера. Чтобы предотвратить прямой выброс капелек масла с картерными газами, эжекционная трубка углублена в камеру 2. Воздух в картер поступает через маслозаливную горловину, крышка 3 которой снабжена фильтрующей набивкой. Такую систему вентиляции имеют двигатели автомобилей «Запорожец», «Чайка», Урал-375, МАЗ.
— Чуть позже результаты, проведенных компанией GENERAL MOTORS исследований доказали, что основное количество вредных веществ, образующиеся в следствии неполного сгорания углеводорода, выбрасывается в атмосферу именно через эжекционную трубку системы вентиляции. В следствии этого открытия, начиная с 1961 года, все автомобили, поступающие в продажу в штат Калифорния (Америка), были обязаны оборудоваться закрытой вытяжной системой, а с 1962 года, это требование начало действовать на всей территории США.
— На рис. 1, б показана схема закрытой вытяжной системы вентиляции. Газы отсасываются здесь из-под крышки клапанного механизма через эжекционную трубку 2, выведенную во входную горловину воздухоочистителя. Перед выходом картерных газов из-под крышки клапанного механизма установлена маслоотражательная шторка 1. Смешиваясь с потоком воздуха, картерные газы проходят через фильтрующую набивку 3 воздухоочистителя и освобождаются от капелек масла, сконденсировавшихся паров волы и прочих примесей (двигатели МЗМА-408, ЗМЗ-21 и до) Если воздухоочиститель имеет сухой бумажный фильтрующий элемент то картерные газы необходимо отводить во впускной тракт в зону за воздухоочистителем. В этом случае на пути картерных газов Устанавливается самостоятельный фильтрующий элемент. Благодаря простоте конструкции эти системы получили широкое распространение, особенно на зарубежных двигателях.
— На рис. 1, в представлена схема закрытой приточно-вытяжной системы вентиляции, где картерные газы по трубке 3 удаляются в задроссельное пространство впускного тракта 4. Следовательно, картерные газы не проходят через дозирующие органы системы питыния и не загрязняют их, однако оказывают влияние на работу — карбюратора 5, снижая разрежение в его каналах. Чтобы свести кминимуму влияние такой системы вентиляции на смесеобразование она снабжается клапанным устройством 2, регулирующим интенсивность удаления картерных газов. На выходе газов из картерного пространства установлена маслоулавливающая набивка или маслоотражательный козырек 1. Воздух для продувки картерного пространства поступает через маслозаливную горловину 6, оборудованную фильтрующим элементом (двигатель ЗИЛ-130 и ряд двигателей американской фирмы «GMC»). Наличие клапанного устройства усложняет систему вентиляции и увеличивает вероятность выхода системы из строя.
— Конструкции клапанов, применяемые в системах вентиляции, выполненных по схеме рис. 1, в, показаны на рис. 1, г, д, е.
— Принцип работы автоматического клапана типа флуометра (плавающий клапан (далее по тексту «PCV клапан»)) рассмотрим по схеме рис. 1, г. Клапан грибовидной формы со сквозными радиальным и аксиальным отверстиями в нерабочем состоянии отжат пружинкой в крайнее правое положение и своей пяткой закрывает канал, сообщающийся с картерным пространством. При пуске и работе двигателя на холостом ходу, когда во впускном трубопроводе возникают большие разрежения, клапан, преодолевая сопротивление пружинки, подсасывается к каналу, сообщающемуся со впускным трубопроводом, и перекрывает его своим носком, а картерные газы проходят через калиброванные отверстия в самом клапане. По мере открытия дроссельной заслонки разрежение во впускном трубопроводе уменьшается, клапан отжимается пружинкой от седла и потоком газов удерживается в некотором среднем положении.
-Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.
— Аналогично работает клапан системы вентиляции двигателя ЗИЛ-130, конструкция которого показана на рис. 1, д. В нерабочем положении автоматический клапан нижним коническим концом перекрывает канал, соединяющийся с картерным пространством. При пуске и работе на холостом ходу клапан подсасывается вверх иигольчатым носком частично перекрывает выходное отверстие в корпусе клапана. На режимах средних и полных нагрузок клапан опускается и удерживается потоком примерно в среднем положении.
— Помимо плавающих автоматических клапанов в системах вентиляции применяются управляемые мембранные клапаны, изменяющими проходное сечение канала вентиляции в зависимости от режима работы двигателя.
— Конструкция мембранного клапана показана на рис. 1, е. (далее по тексту «Редукционный клапан») Корпус 4 клапана над мембраной 1 через отверстие сообщается сатмосферой, а полость под мембраной соединена с впускным трубопроводом. Мембрана, нагруженная пружиной 2, связана штоком с полым золотником 3, который располагается в трубке, соединенной с картерным пространством. По мере прикрытия дроссельной заслонки разрежение во впускном трубопроводе и в нижней полости клапана увеличивается. Мембрана прогибается вниз и золотник начинает перекрывать отверстие в трубке, снижая тем самым интенсивность отсоса газов из картерного пространства. Мембранные клапаны достаточно эффективны и получили самое широкое распространение в автомобильных двигателях иностранных и отечественных производителей.
Современные устройства для вентиляции картерного пространства двигателей представляют собой самостоятельную систему, оказывающую существенное влияние на работу других систем, двигателя.
Источник: Райков И.Я., Рытвинский Г.Н. Двигатели внутреннего сгорания, 1971 г.: auto.today/bok/2211-venti…-kartera-dvigatelya1.html; avtoaziya.ru/avtotekhnolo…i-kartera-dvigatelya.html
Принцип работы PCV клапана.

*Из данной статьи понятно, что еще в середине прошлого века были разработаны сложные системы управления вентиляцией картерных газов. Данные системы и по сей день устанавливаются на модели зарубежных и некоторых отечественных производителей. ВАЗ в этом вопросе, как всегда подотстал. Будем исправлять.
____________________________________________________________________________________
Практика
На данных рисунках изображены схемы вентиляции картерных газов, применяемые на всех (нива, приора, гранта, калина, датсун, инжекторные жигули) вазовских семействах двигателей. Схема вентиляции картера представляет из себя два контура вентиляции которые работают на разных режимах нагрузки и оборотах.
1 схема работы вентиляции картерных газов.



Описание работы:
Малый контур вентиляции:
— подключен к клапанной крышке и впускному коллектору, в за дроссельное пространство. Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Что бы разряжение впуска не вытягивало слишком много картерных газов и не создавало в картере сильного разряжения сечение малого контура ограничивается жиклером (впрессованным в шланг при Е-ГАЗе, в модернизированной системе жиклером является заужение трубки малого контура, или жиклером в корпусе тросового дросселя), диаметром 1,7 миллиметров. Данный контур работает в районе 800-2000 оборотов.
Большой контур вентиляции:
— подключен к клапанной крышке и воздушному патрубку, в пред дроссельном пространстве. Данная схема подключения обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров.
Достоинство:
— Данная схема довольна проста, как в обслуживании так и в реализации.
Недостатки:
— Проблема заводской системы в том, что жиклерное регулирование вентиляции картера морально устарело и не способно обеспечить оптимальный уровень пропускной способности во всем диапазоне оборотов.
— При жиклерной системе весь внутренний объем двигателя будет работает как параллельный ресивер, весьма значительного объема. Подключенный к впуску в обход дросселя картер создает эффект подсоса воздуха, только подсасывается не чистый воздух, а грязные картерные газы. Так же картер, своим объемом, будет демпфировать показания расхода воздуха. Внутренний объем картера и большой объем картерных газов, поступающих во впуск на малых оборотах, мешают качественному смесеобразованию. К тому же такая система вентиляции сильнее выбрасывает масло в ресивер.
Для лучшего понимания работы заводской системы вентиляции рассмотрим подробнее основной недостаток. Представим, что машина едет с горки, передача включена. Что в этот момент происходит с двигателем. Повышенные обороты двигателя, при снижении нагрузки, обеспечивают интенсивное охлаждение двигателя. Повышенное давление и расход в масляной системе, улучшит охлаждение и смазку трущихся элементов. А что же расход. По идее мозги отключат подачу топлива, или уменьшат его количество ниже холостого хода. И тут вроде все хорошо, к чему столько букв? Самое интересное начинает происходить системе в вентиляции картерных газов. Двигатель имеет повышенные обороты, допустим 2000-3000. Значит и разряжение создаваемое внутри впускного коллектора будет увеличиваться, двигатель начнет работать как вакуумный насос. Увеличиваться будет и расход картерных газов через малый контур. Вроде то же не плохо. Но картерных газов, при малой нагрузке, так же мало и в картере создастся высокое разряжение (как стало понятно из теоретической части, это не есть хорошо). В результате произойдет следующее, подключится большой контур вентиляции. В нем нет никаких регулирующих клапанов, оба контура подключены в один объем маслоуловителя, а значит сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. Расходомер (ДМРВ или связка ДАД и ДТВ) покажет увеличенный расход воздуха, мозги попытаются прикрыть дроссель. Поняв, что это не возможно, он и так закрыт, последует коррекция обедненной смеси увеличением подачи топлива. Это и вызывает сильную вибрацию, рывки и удары в трансмиссию на автоматах и механике в ползущем режиме пробок, при включении кондиционера и буксировке. В общем любой режим работы двигателя при малых оборотах и большой нагрузке.
-Пример поведения двигателя без клапана при включении кондиционера. Происходит следующее, муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Происходит провал оборотов. Мозги так же в курсе включения муфты и так же подают больше воздуха, открывая дроссель. Происходит резкий скачек оборотов. Мозги видят увеличение кислорода, перекрывают дроссель. Машина дергается, удар по трансмиссии. И так до бесконечности.
— * Исходя из практики установки клапанов нередки случаи отсутствия жиклеров в малом контуре вентиляции картера на Е-ГАЗ. Отсутствие жиклера может выдаст большой расход, сильные дерганья двигателя, слабая тяга на малых оборота, вибрация с небольшими провалами при включении муфты кондиционера.
—Для тех у кого в шланге не оказалось жиклера, вот его номер "Жиклер шланга вентиляции картера 2170, 2190, 21214, "Калина 2" (21214-1014295-00)". В основном это машины с Е-ГАЗ с двигателями 21126 и 21116, на машинах с двигателями 21127, 21129, 21177 и прочие движки последних годов выпуска должна применяться модернизированная система вентиляции, но это не факт. Так как речь идет об ВАЗе.

2 схема вентиляции картерных газов с ПСВ клапаном для Е-ГАЗ и троссовым дросселем

— Для того, что бы картерные газы не перетекали из картера в ресивер бесконтрольно и в большом количестве систему вентиляции необходимо модернизировать заменив морально устаревшую систему с жиклером на современную с регулирующими клапанами.
— Начнем с «PCV клапана». На схеме 2 показано место его установки, клапан подключается последовательно в малый контур перекрывая его при увеличении и отсутствии разряжения (в теории описана работа этого клапан "рис. 1г"). Простое и гениальное изобретение. Данная схема требует минимум переделок и используется на подавляющем большинстве иномарок.
Достоинство:
— Поддерживает расчетное разряжение в картере, что способствует снижению старения масла, снижению выбросов его во впуск.
— За счёт контроля перетечек картерных газов улучшается смесеобразование.
— Снижение вибронагруженности на ХХ.
— Снижение ударных нагрузок на трансмиссию.
— Клапан поставленный на авто с кондиционером помогает двигателю без рывков и просадок оборотов принимать нагрузку от компрессора, обогревов переднего и заднего стекла.
— Так же клапан помогает при езде внатяг, и режимах на которых двигатель на малых оборотах испытывает большую нагрузку, к примеру буксировка.
— Так же к достоинствам можно отнести простоту реализации, минимум переделок, низкая цена в районе 500-600 рублей необходимы клапан PCV 2674021314 HYUNDAI/KIA и 40-50 сантиметров 8-6мм маслобензостойкого шланга.
Недостатки:
Выяснилось, что машина хуже тормозит двигателем. Причина оказалась проста, водители путают процесс торможения двигателем и накат. Если на скорости 40, при оборотах 2000 и более отпустить педаль газа, то машина должна просто катиться накатом. Это происходит из-за экологически-экономических соображений в таком режиме двигатель просто глохнет, нет нужды жечь топливо, на приборке показывается расход 0.0 литров, машина идет накатом, в карбюраторных моторах этим заведует экономайзер принудительного холостого хода (ЭПХХ). Когда скорость снизится ниже 20 или обороты упадут ниже 1800 двигатель вновь заведется и появится тормозящий момент на колесах, но это опять же не торможение двигателем, а накат. Сам же процесс торможения двигателем подразумевает увеличение отрицательного (тормозного) момента на колесах за счет переключения передач на нижние ступени. На своем примере могу сказать, что это помогло снизить средний расход после установки клапана, с 11.4 до 10.6.
*При подключении "клапана PCV" в малый контур используйте новый 8мм маслобензостойкий шланг без внешней тканевой армировки. На тросовом дросселе подключайте в ресивер, не в дроссель!
Так же отмечу, что ПСВ клапан это не обратный клапан. Установка обратного клапана в малый контур не даст тех эффектов которые дает ПСВ клапан.
*Схема подходит для механики, робота, автомата.

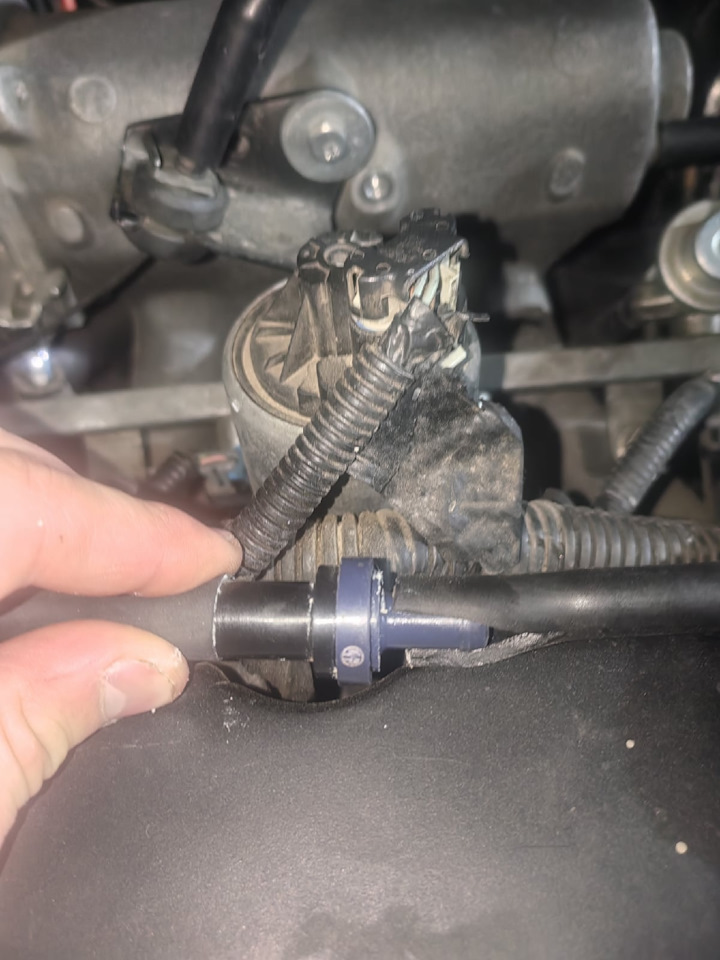

Примеры установки PCV клапана в малый контур:
Гранта механика 11186 Е-ГАЗ
Гранта механика 11186 Е-ГАЗ тяжелая ШПГ
Гранта робот 21127 Е-ГАЗ
Калина Кросс механика 21127 Е-ГАЗ прошивка
Приора механика 21126 тросс
Приора механика 21126 Е-ГАЗ клапан Honda 17130 RBB 003
Веста робот 21179 Е-ГАЗ
Шеви Нива механика 2123 тросс

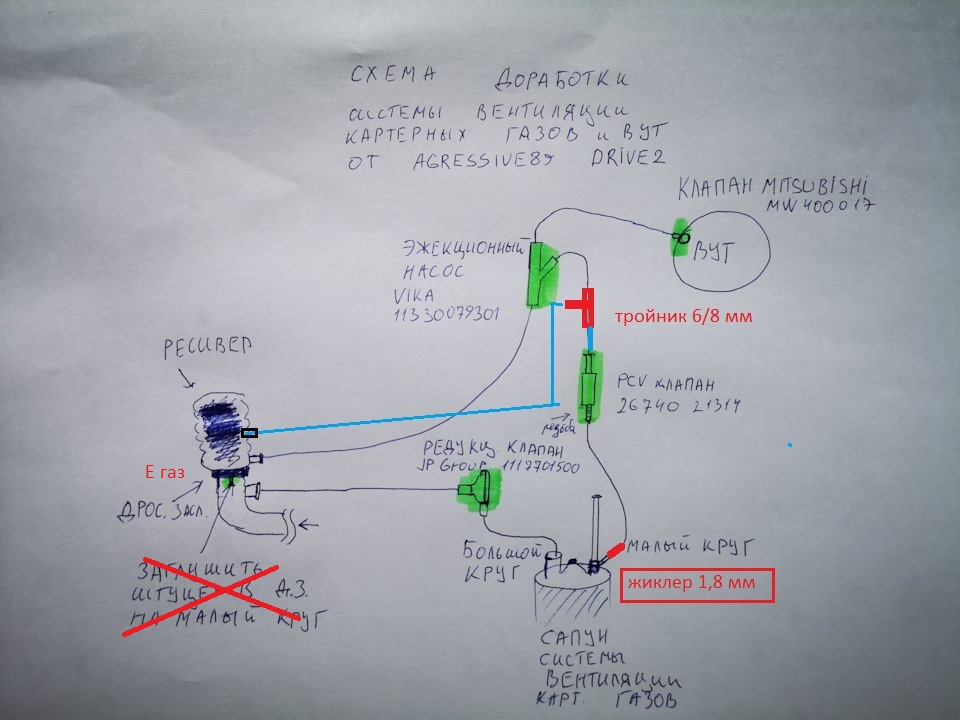

3 схема вентиляции картерных газов
На данный момент отказался от третьей схемы в пользу схемы два. Почему? Дело, по большей части, в низком качестве сборки и комплектующих завода. Первым делом проблема в самой вентиляции картера, ее патрубках, соединениях и трубках малого и большого контура. После замены трех патрубков малого и большого контуров, ремонта сапуна и замены их хомутов на винтовые на малом и большом контуре и самозатяжных на сапуне, с протяжкой клапанной крышки получаем герметичную систему без подсосов. Далее замена клапана вакуумного усилителя на клапан от митсубиши, кстати на вестах клапан конструкции как у митсубиши, думается не зря. Редукционный клапан и эжекционный насос уже не так сильно влияют на работу двигателя и тормозов. Так, что отремонтируйте вентиляцию картера и замените клапан вакуумника прежде чем закупать детали для схемы три.

Но и это еще не все. Концерн VAG использует на своих моделях, с автоматом, еще более интересную систему вентиляции картерных газов. Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». Вещь очень интересная, за счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.
Достоинства: вибрации, провалы, трансмиссионные удары все это остается в прошлом. Двигатель начинает вести себя более спокойно.
Недостатки: сложная конструкция, необходимо следить за состоянием системы вентиляции картерных газов, чистить, менять клапаны.
*Все недостатки на столько не существенны, так как комфорт от вождения повышается на порядок.
*Схема создавалась под автомат.
Что необходимо купить:
1- эжекционный насос — 10793 VIKA — 546 рублей
2 — редукционный клапан — 1117701500 JP GROUP — 422 рубля
3 — клапан PCV 2674021314 HYUNDAI/KIA — 328 рублей
4 — хомуты, у меня ушло 10 штук — 600 рублей
5 — тонкий, бензостойкий 8мм шланг 50 см — 100р
6 — стандартный патрубок вентиляции

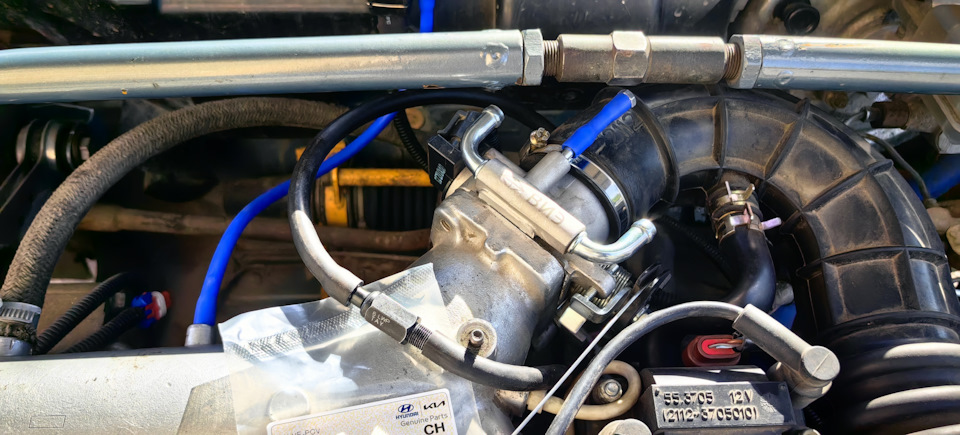

Пример установки эжекционного насоса, ПСВ и редукционного клапана:
Шеви Нива механика 2123 тросс
ВАЗ 2107 трос

____________________________________________________________________________________
Примеры систем вентиляции картера, отечественных и иностранных производителей
Пример иностранных производителей


Пример отечественного автостроения

___________________________________________________________________________________
Меж.сервисный интервал обслуживания клапанов и методы проверки работоспособности
Признаки неисправности для всех клапанов и эжекционного насоса одни:
— первый признак неисправности это тупость машины из-за повышения уровня картерных газов и масла во впуске из-за чего увеличивается угар масла и расход топлива.
— появляется масло во впускной трубе перед дросселем из-за работы только одного контура.
— возможно выдавливания масла из под сальников или щупа.
1 Проверка ПСВ клапана:

Проверка клапана:
— при работающем на холостых оборотах, прогретом до нормальной рабочей температуры двигателе отсоедините клапан со стороны крышки головки цилиндров.
— прижмите палец к отверстию в клапане pcv — должно ощущаться разрежение, в противном случае удостоверьтесь в проходимости шланга, штуцера на впускном трубопроводе и собственно клапана.
Срок замены клапана 50т.км. пробега.
2 Проверка редукционного клапана:

Закрыть пальцем торцевой патрубок и подуть в нижний патрубок, корпус должен быть герметичный. Если давление уходит значит корпус или мембрана не герметичны и клапан неисправный. Если давление не уходит втянуть воздух в себя мембрана внутри клапана должна притянуться. Плавно убрать палец с торцевого отверстия разряжение должно снизиться мембранна отскочить. Если посветить в торцевое отверстие должны просматриваться отверстие "А" и "Б", отверстие "Б" не должно иметь облоя. В зависимости от модели клапана отверстие "В" может находиться как сверху клапана так и с торца на шве половинок.
Срок замены клапана 50т.км. пробега.
3 Проверка эжекционного насоса:

Срок замены клапана 90т.км. пробега машины, далее каждые 50т.км. пробега машины.
Так же на срок службы клапанов влияет чистота всей системы вентиляции картерных газов, количество выбрасываемого в вентиляцию масла, количество конденсата при частых пробегах с малым временем работы двигателя. Рекомендую каждые 20т.км. пробега проверять чистоту системы вентиляции для своевременного выявления неисправности системы.
________________________________________________________________________________
