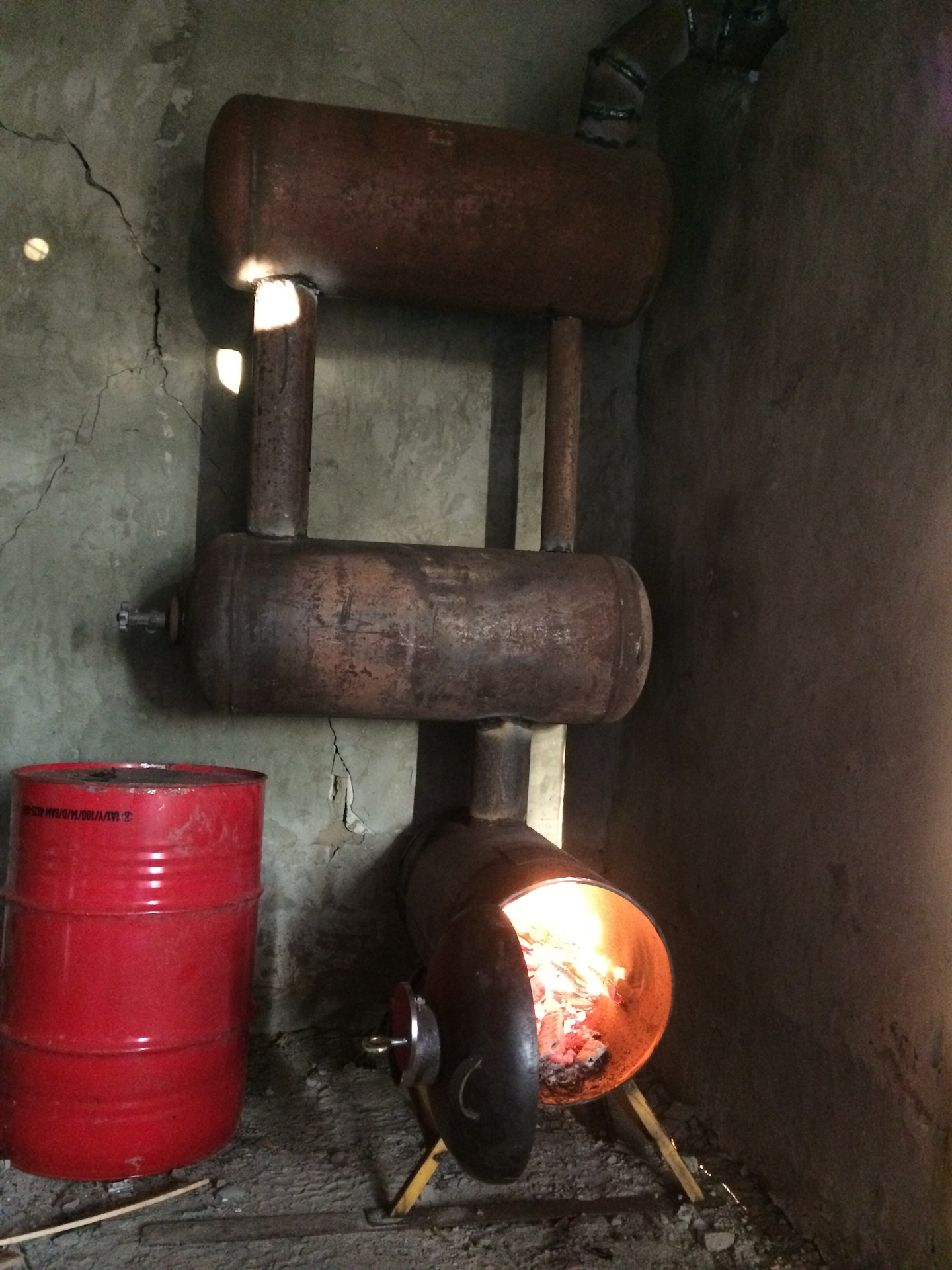

Дорогие самодельщики! Очень нужен совет. Хотел сделать эффективную печку в гараж, но по ходу перемудрил и что-то пошло не так.

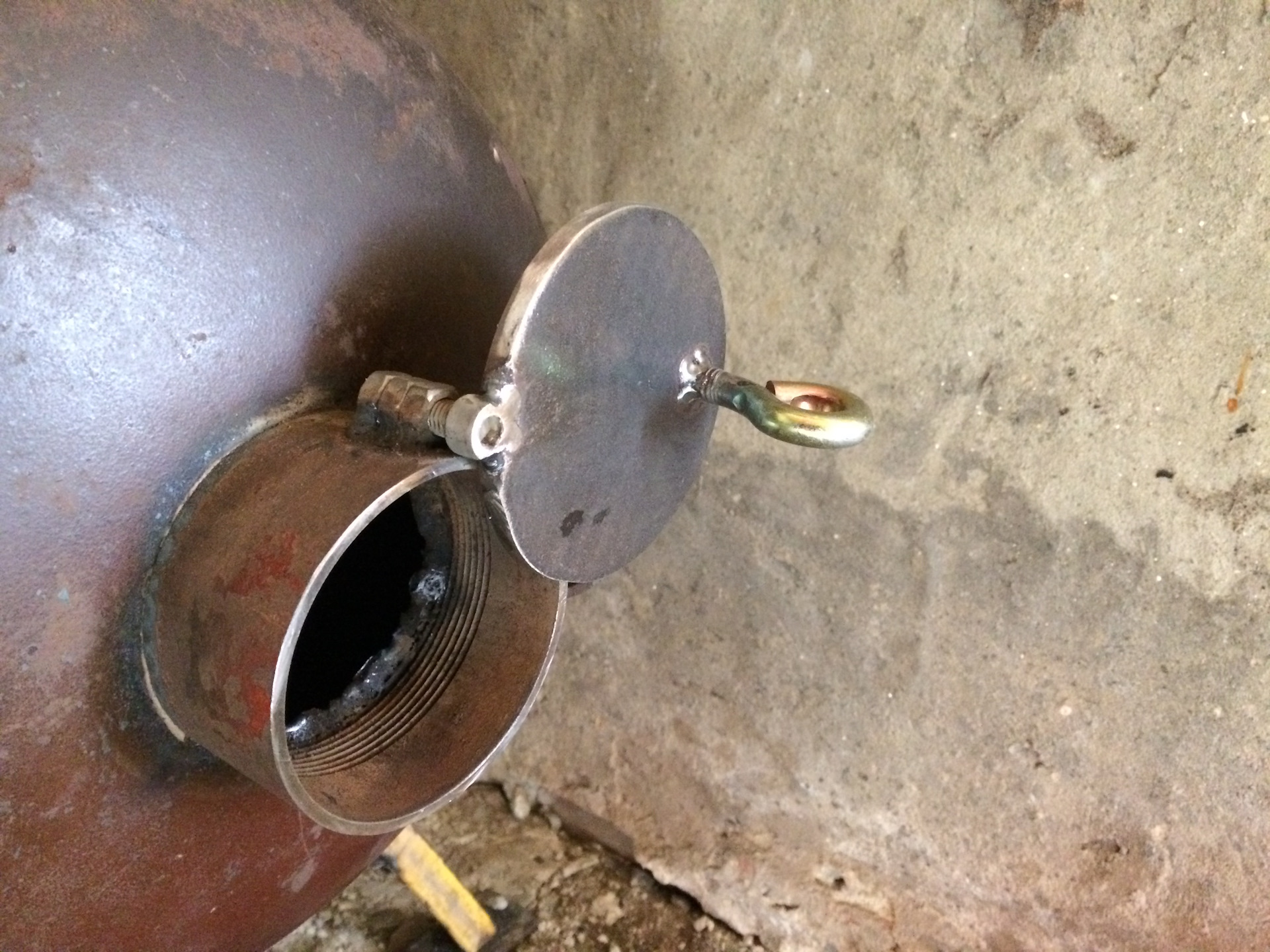

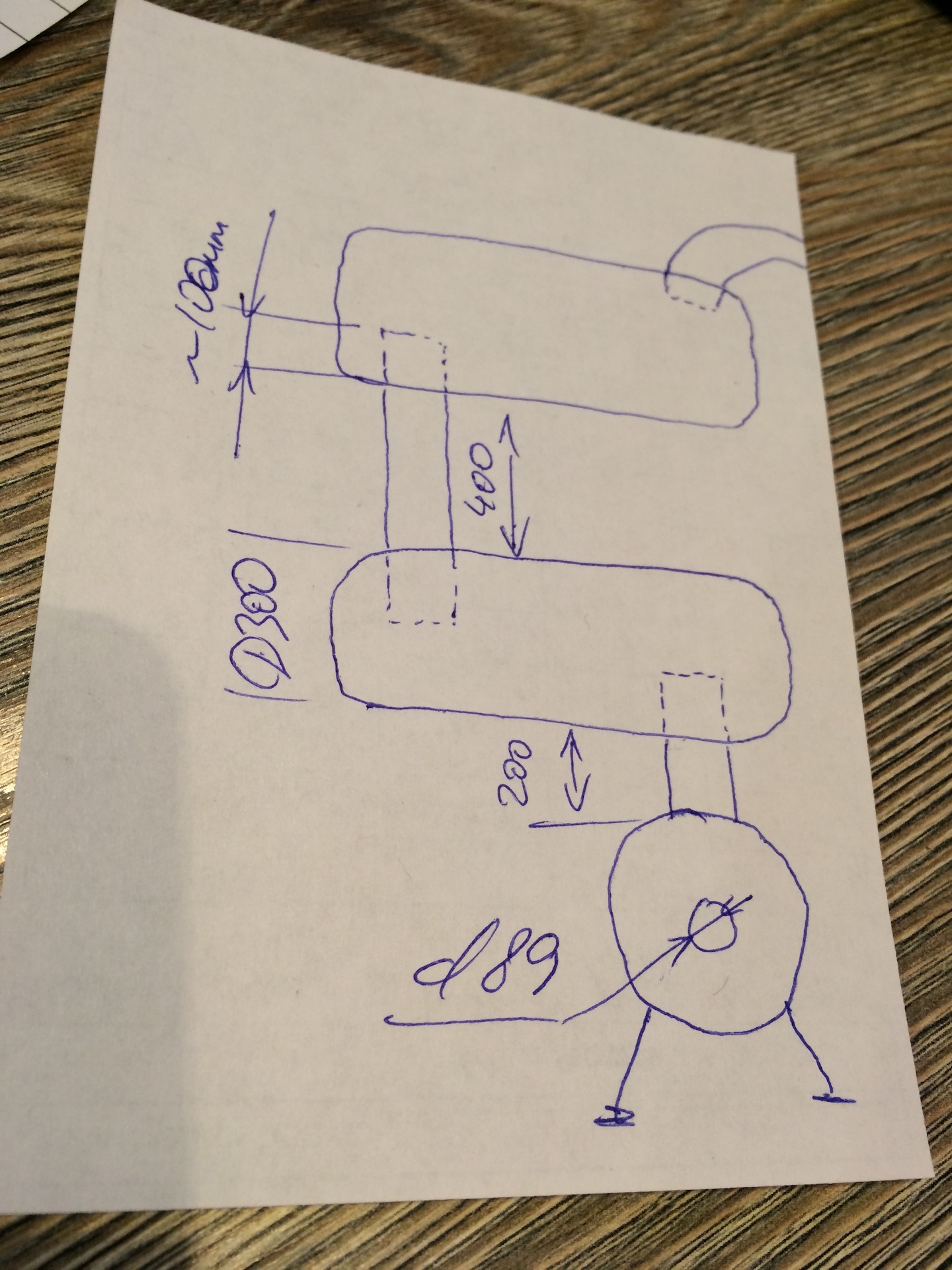

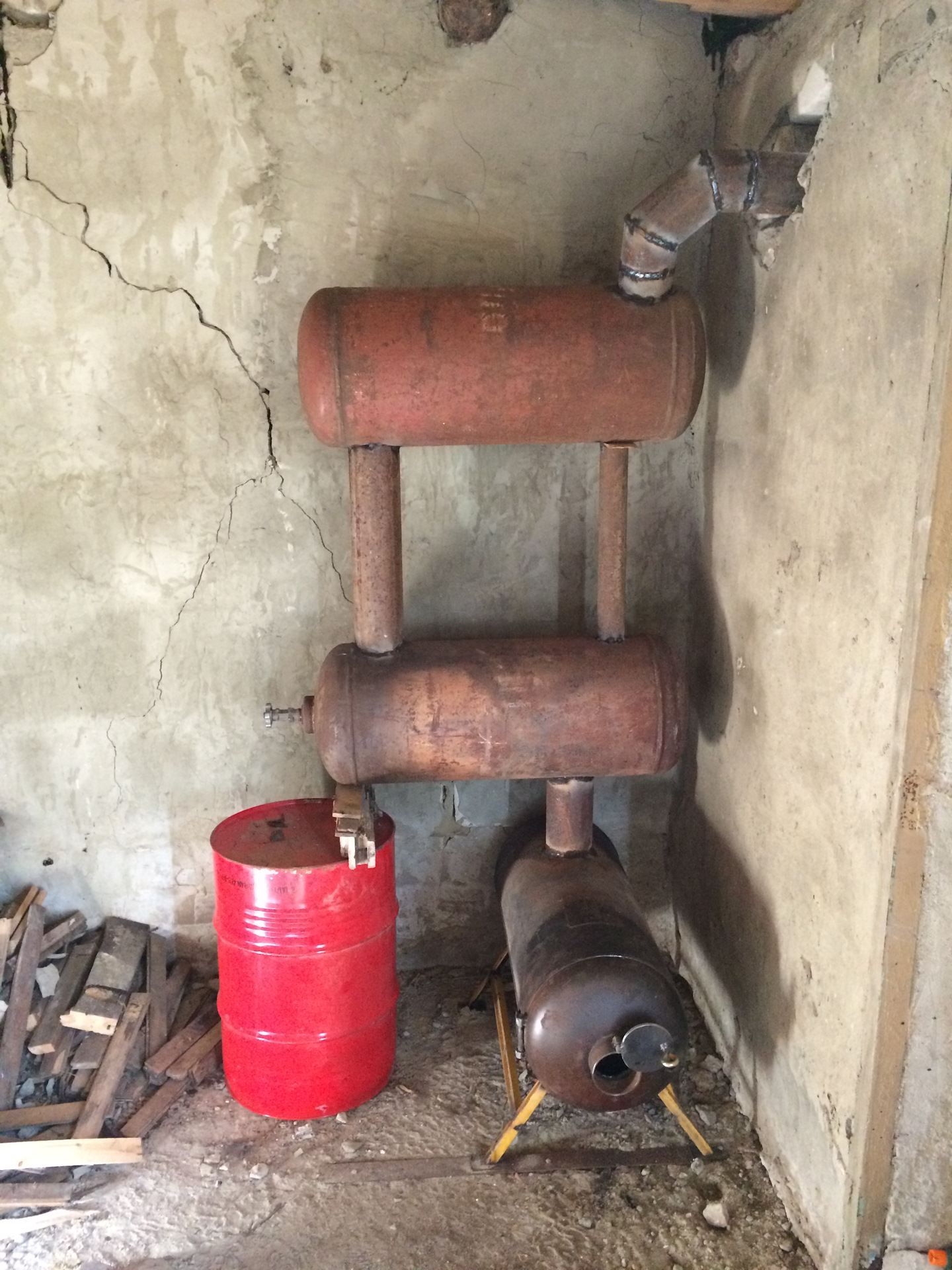

По сути задумывалась обычная буржуйка, но с учетом опыта эксплуатации буржуйки из газового баллона решил доработать в плане повышения КПД за счет снятия дополнительного тепла с дымохода.
Сам дымоход выполнен из 100мм трубы, стенка 3 мм.

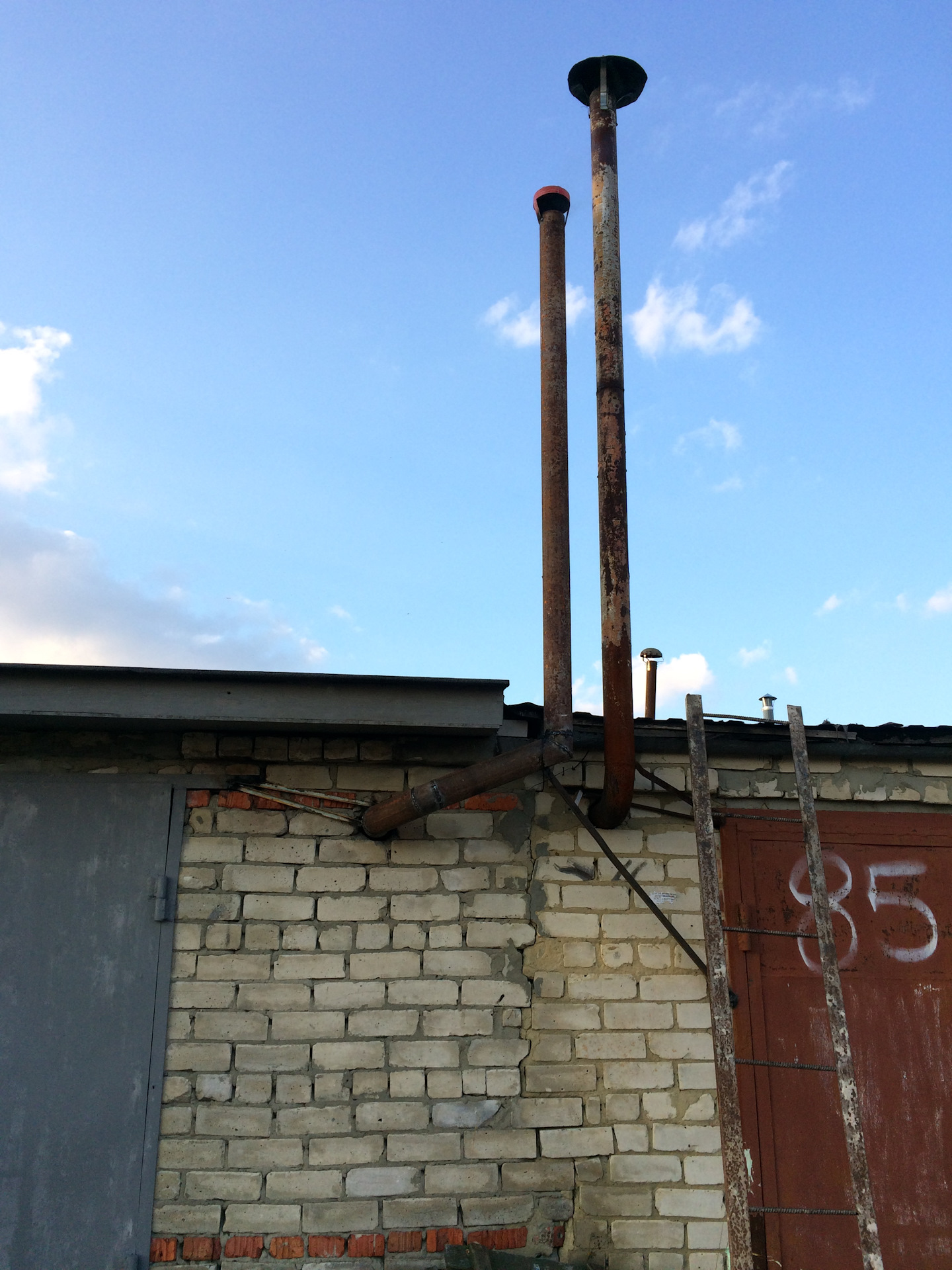

Высота до оголовка 4-4, 5 метра от земли, над крышей гаража около 2-2,5 метров.
Во время первой же растопки дым повалил в гараж. Еле-еле растопил, вроде немного появилась тяга, дыма стало поменьше. Дрова разгорелись, я закрыл дверку и оставил открытым поддувало (труба 89мм).
Спустя пару минут печка стала издавать ритмичные звуки пых-пых-пых… Из поддувала стало выбрасывать порции дыма, сильнее и сильнее. И вдруг из поддувала выбросило сильную струю пламени около 1,5-2 метра, как реактивная струя! Печь затихла, а спустя еще секунд 10- очередной бабах и струя пламени еще больше! Следующим выстрелом пламя достало противоположной стены. От страха, что все щас взорвется, я распахнул дверку печки. Оттуда повалил густой дым, в топке были тлеющие угли.

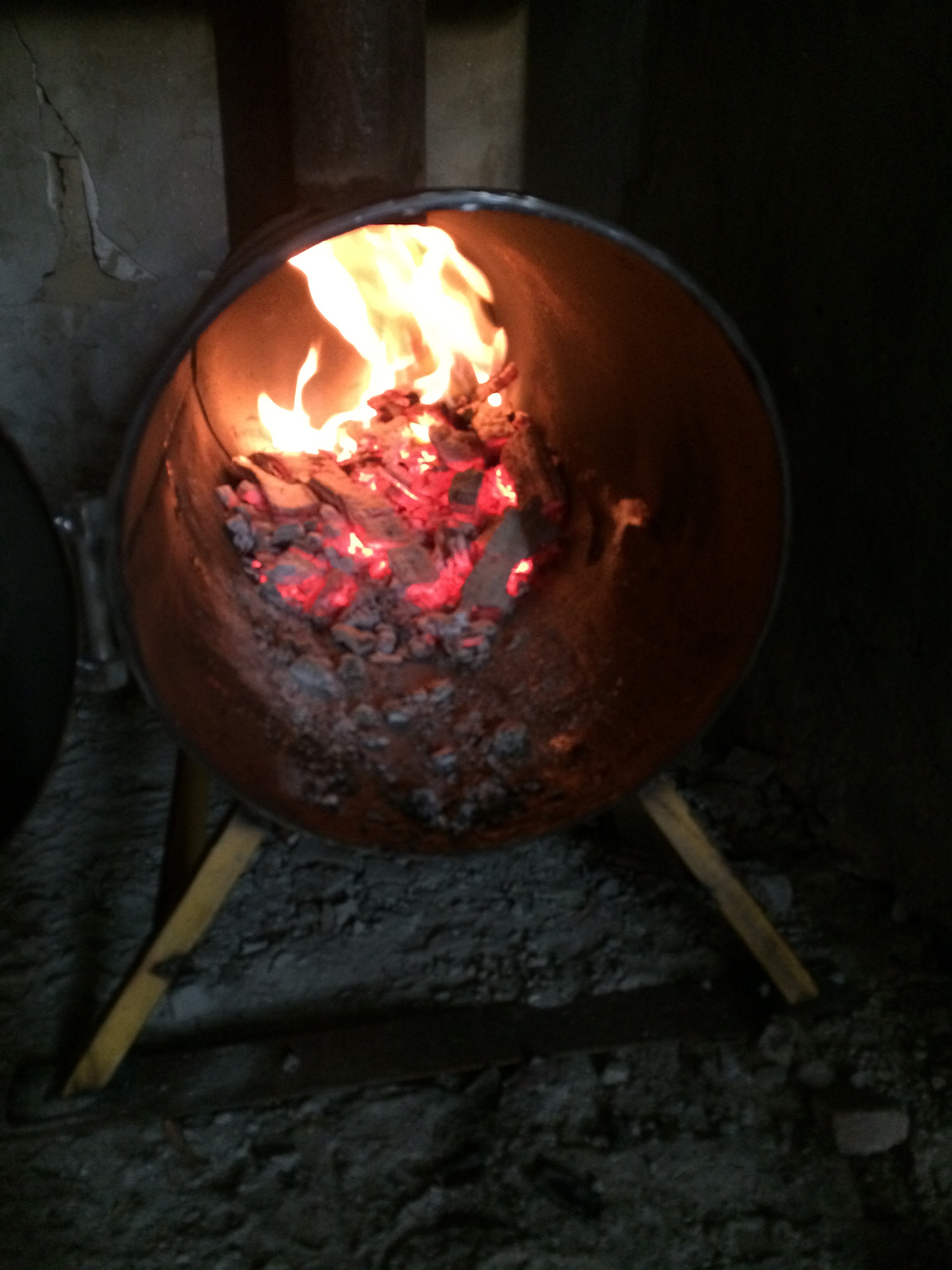

После того как дым рассеялся, в топке опять появилось пламя.
Я дождался пока дрова догорят и больше разжигать не стал.
Кто-нибудь может объяснить мне что происходит с печью? Почему она стреляет огнем, почему нет тяги… Что я сделал неправильно?
P.s. Справедливости ради следует сказать, что печь разогрелась очень хорошо. Намного лучше, чем из одного баллона.
Comments 135
Здравствуйте. Переделали печь?
Распилил её. А потом и гараж продал… Так что, не раскурил я этот вопрос до конца
Вот посмотри печь.
Тяги не хватакт
на выходе из печи делай просто вертикальный дымоход. те баки что ты установил дают сопротивление, да и дым в них остывает, . делай напрямую . в плане заслонки подачи воздуха её нужно переместить пониже, у меня в печи в дверце просто вварены две трубки диаметром 37 мм для подачи воздуха. одну из них иногда закрываю пробкой из фольги.
Что бы тяга была тебе надо утеплить трубу и поставить дефлектор( обратной тяги не будет)
Посмотри "пиролизные" печи.
У меня так было.Стоял дожигатель над топкой.Выкинул его к чертям, поставив жидкостный контур
Помпаж
Евгений, добрый день!
Тут подумал (я не печник и могу ошибаться), но классический поддув обычно делают под камерой горения: есть верхняя дверца для заброски дров и нижняя — для регулирования притока воздуха.
Дрова горят на колоснике (не на полу — это же не мангал:)) и поддуваются снизу, это явно улучшает горение. У Вас поддув выше уровня дров. Это может негативно влиять на горение и тягу.
Я бы придумал какой-либо самый примитивный, но регулируемый приток воздуха под горловиной на дверце (максимально низко). Что-то типа крутящейся лепестковой заслонки (как раньше на хлебницах делали:)) Ну и придумать сам колосник (сантиметрах в 15-ти от днища)
Я тоже хотел описать, но опередил YM-syperb несгоревшые газы скапливаются в балоннах и догорают, нехватка тяги . Балоны переделай не горизонтально, а с наклонном вверх и диаметр трубы на выхлоп ( выходных труб) увеличь в 1,5 раз. ( стоит 100мм, поставь 150-180 мм).

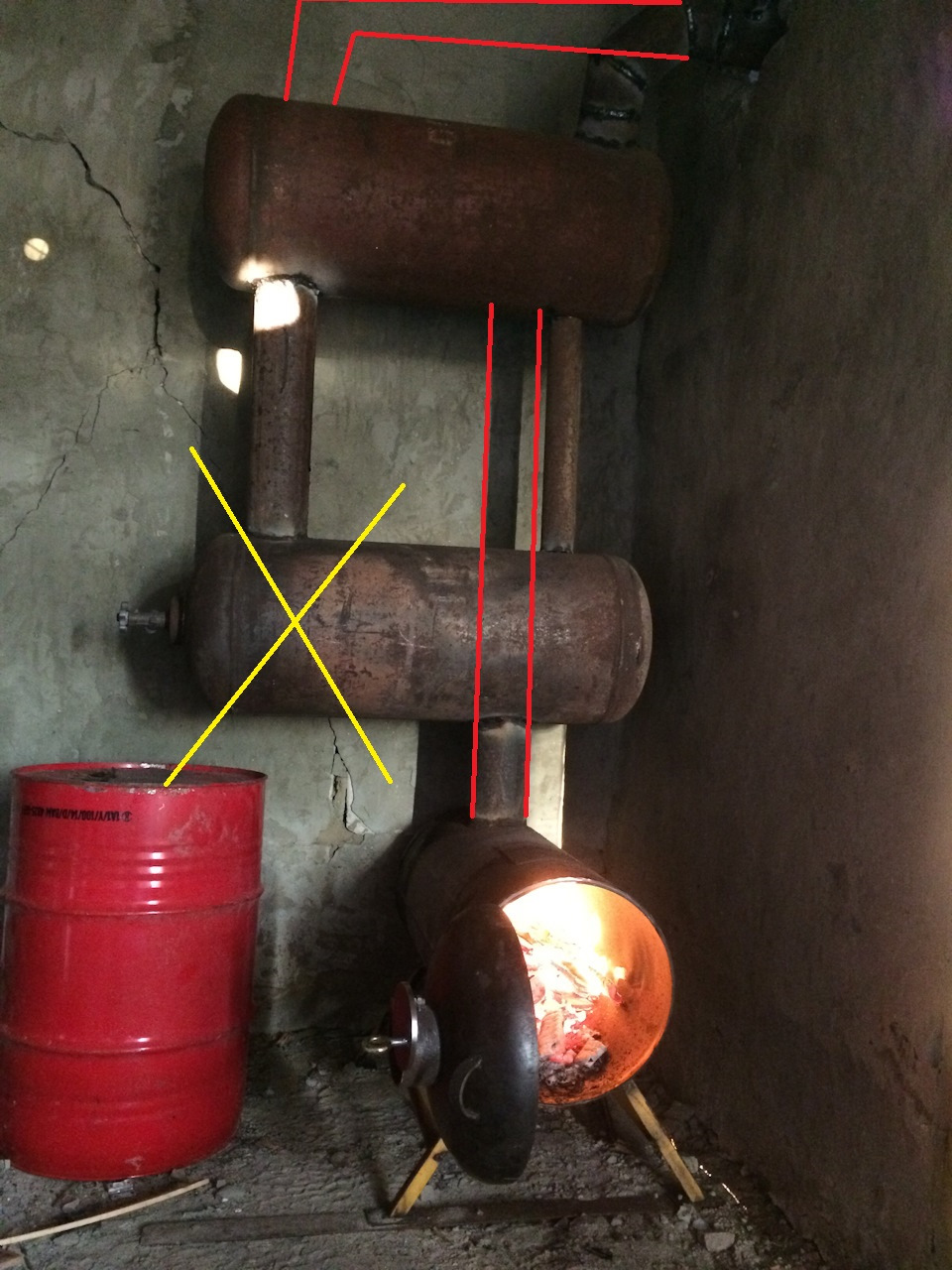

я бы удалил самый верхний баллон, и дымоход соединил со вторым баллоном
Это наверняка облегчит ситуацию, но вряд ли полностью ее решит.
Ну и главная идея (доп.теплоотдачи) теряется.
ну, тогда сделать змеевик из трубы, переходящий в дымоход, ну и заслонку ближе к выходу
Очевиден недостаток тяги.
Плюс, два баллона сверху выполняют демфирующую функцию: камера наполняется непрогоревшей смесью газов чуть быстрее, чем способна их выпустить. Баллон — штука емкая, газ прет из топки, уплотняется (т.к. тяги мало), создает давление которое 'пропихивает' газ в обе стороны. Отсюда, на мой взгляд, ритмичное пыхание. Но далее при прогреве системы, походу, баллоны свою функцию отбора тепла хорошо выполняют: т.е. газы остывают, снижая дополнительно тягу. Отсюда импульсные плевки пламени в поддув.
Плохой пример, но похоже баки грают роль, типа мембранных бачков при монтаже водопровода.
Выход наверняка в увеличении диаметра самого дымохода и, главное, соединительных труб между баллонами.
Благодарю за развернутый ответ
Увеличь сечение трубы между вторым и третьим баллононами.
www.pechkiinfo.ru/books/p…rticles_collection/53.php
Рекомендуется для ознакомления
Вероятней всего РЕГУЛИРУЕМОЕ поддувало нужно делать и в верхнем баллоне, для притока воздуха и правильной конвекции!) Обрати внимание на каменные (кирпичные) печи- там сверху АПРИОРИ стоит регулируемая заслонка! Удачи- у тебя все получится!)
Как я считаю, заслонки на дымоходах встраивают при изготовлении "неправильных" печей! Например, когда нет возможности построить проверенную и рассчитанную конструкцию. Во всех остальных случаях — заслонка на дымоходе — зло! Интенсивность горения нужно регулировать притоком воздуха. Остаточное тепло в печи сберегать путём закрытия заслонки на дымоходе, при оставшейся горячей золе в топке — ещё большее зло! Угарный газ никто ещё не смог унюхать!Правильная печь(когда используется всё тепло, содержащееся в топливе) — очень сложно! Для себя необходимо решить — много топлива или сложная конструкция! Тогда не будет сомнений при изготовлении и в использовании.
Газогенератор получился. Теперь без бензина можешь ездить.
Неплохая система, надо будет как то и свою показать
Комменты не читал, просто своё видение произошедшего опишу. У Вас произошёл процесс пиролиза, скопились некоторое количество СО в двух баллонах, которое воспламенилось в первичной камере, когда произошло наполнение объёма всего "дымохода". Моё мнение: убрать всё с дымохода, сделать его максимально прямым, а дополнительный съём тепла производить со стенок печи, установкой конвекционного экрана. Я не сторонник установки шиберов за печью, процесс горения лучше регулировать количеством воздуха на горение. Шибер может закрыться при работающей печи, со всеми вытекающими последствиями! Ну, или установка сигнализатора на СО в помещении!
Наверное удалят мой комментарий как спам, раньше тоже в гараже мудохался с разными печками, бочки, баллоны, сейчас просто купил заводскую печку, сделал жирную максимально прямую трубу 160, на выходе из печки шибер заслонка, на входе заслонка воздух регулировать, накидал любого мусора, дров, открыл заслонки, дал разгореться всему, закрыл на 90% шибер, закрыл на 80% воздух и всё, тлеет и греет без моего вмешательства, с дымоходом вообще лучше не изобретать ничего, максимально конструкцию нужно делать на тягу и меньше поворотов, пусть тяга будет максимальная, а регулировать её в минус можно шибером
трубу поменяй на ф159 мм и будет счастье
На третьем фото сверху, труба с красным зонтиком Ваша? Широкая обечайка на зонтике затрудняет выход газов. Еще погуглите на тему дефлекторов для дымохода, они хорошо увеличивают тягу. Их несложно сделать самостоятельно.
Из дополнительных баллонов сделайте колпаковые теплообменники, они тягу только увеличивают. А то, что Вы наваяли хорошо работать врядли будет.
Вот Вам ссылочка на колпак с буржуйкой: www.drive2.ru/c/542070503…age=0#a542153791567299195
Тяга есть, и ты это своими глазами увидел, разве нет? То, что ты видел называется обратная тяга. Погугли.
Получилась печь с пиролизным горением, только тяга в другую сторону. По факту не хватает кислорода для дожига газа, выделяемого при горении твердого тела. Простейший выход это поставить вентилятор в районе среднего балона в направлении дымохода и кислород будет и тяга в нужном направлении. Останется решить вопрос с затуханием газа при неравномерном его выделении, как вариант обычная авто свеча, либо с дизеля калильная.
У меня печка буран, по объёму топки примерно как твоя, может чуть больше. Так у неё по паспорту дымоход 150мм не менее 7м. Тяги не хватает и пиролизные газы.
Отбор тепла надо делать в печи.
Ну и в начале трубы.
Отбор тепла надо делать с трубы. А в печи поднимать температуру на максимум, например термоизолировав. Чтобы дрова сгорали более полно. Но так чтобы газы на входе были не меньше 100 градусов (тяга).
Ну вы наверное не поняли…а может и не понимаете.
Ну раз уж здесь форум про авто, скажу так.
Какой воздух горячий, или холодный, будет быстрей подниматься в верх?
Что произойдет на скоростной трассе, если спереди, разом на всех полосах, нажмут на тормоз?
…Поздняк…у вас уже тоже кто то торчит)))
Вроде я всё правильно написал:
Для более полного сгорания топлива нужны высокие температуры. Этого добиваются термоизоляцией топки, ограничением подачи воздуха (чтобы воздух не охлаждал зону горения), камерой дожига продуктов пиролиза, геометрией (сужения для увеличения давления, завихрители/смешиватели для увеличения площади реакции окисления), подачей подогретого вторичного воздуха и т.п.
А Вы предлагаете отбор тепла делать в печке, тем самым снижая температуру горения, соответственно сгорание топлива будет не полным (чёрный дым=много сажи).
Я предлагал производить отбор с трубы — у "отработавших газов", где их температура всё ещё совершает полезную работу — поднимает их вверх, создавая тягу. Причём предлагал выходе (очепятался в исходном посте, но там по контексту понятно) не снижать температуру ниже определенного предела — для исключения образования конденсата в трубе (для этого трубы утепляют). Причём труба должна давать избыток тяги, а подачу воздуха ограничивать на входе шиберной задвижкой.
Печь это какая часть?
1-Низ?
2-Верх?
3-Справа?
4-С лева?
5-Зад?
6-Перед?
…Для более полного сгорания топлива нужны высокие температуры…
Понятие полное сгорания топлива, что имеете ввиду?
Куб дров в час?
А они могут не сгореть?
Прям поленьями вылететь в трубу?
Не пойму зачем печь утеплять, если она сама должна этот эффект утепления дать в гараже.
>Печь это какая часть — это Вы напишите, откуда планируете снимать с печи тепло. Я писал про снятие с трубы, если что…
>Полное сгорание топлива — для ознакомления про сгорание топлива — inforusbani.ru/voprosy-te…rii/kak-goryat-drova.html.
>А они могут не сгореть? — например чёрный дым это частицы сажи, которая не сгорела (в основном из-за низкой температуры).
>Прям поленьями вылететь в трубу? — прям осаживаться внутри трубы и уменьшать внутренний диаметр ;)
>Не пойму зачем печь утеплять, если она сама должна этот эффект утепления дать в гараже. — Утеплять печку нужно, чтобы прошли более полные реакции и топливо сгорело по максимому. А вот дальше это тепло нужно извлечь. И я предлагал извлекать с трубы, так чтобы на выходе температура была 100 градусов.
Для общего развития прочитайте статью что такое буржуйка — oppps.ru/neprostaya-zhizn-burzhujki.html.

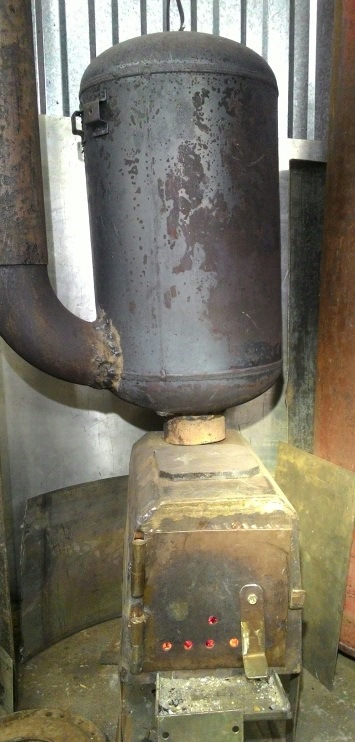

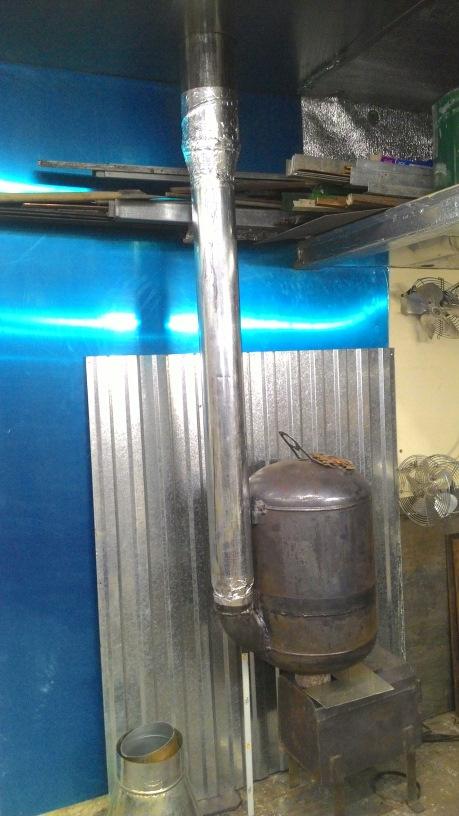

Если что вот моя буржуйка с ракетным колпаком, покажите Вашу.
Нормальная печь, но думаю она бы была ещё лучше.
Заглянуть бы в внутрь, в заданию часть, где дымоход.
Да.ещё совместите вот эти два действия, утепление, и сажа.
Можете появление накипи изучить.
Или откуда разное дерьмо непонятное ( мне понятное) появляется в редакторе, и после него в шлангах ГБО авто.
Когда знаете один вопрос, с разных ракурсов, у вас и картина более красочная, и оттенки точные.
Ч очень много вопросов изучал лично, и не по разным ютубам…с ютуба и сайтов беру только как версии, а далее сам их изучают, и получаю качественный результат.
У меня подобие печки Филиппинка. Общий смысл взят с ракетной печки и увеличенного бункера. Дрова горят в печке а остатки сгорают в утеплённом дымоходе внутри колпака (райзере) при высоких температурах. За счёт большой площади колпака газы охлаждаются и на выходе уже не такие горячие. Труба над гаражом утеплена.
Сначала изучите вопрос прохождения процесса сгорания дров (ссылку приводил). Поймёте, что сажа это не сгоревший углерод.

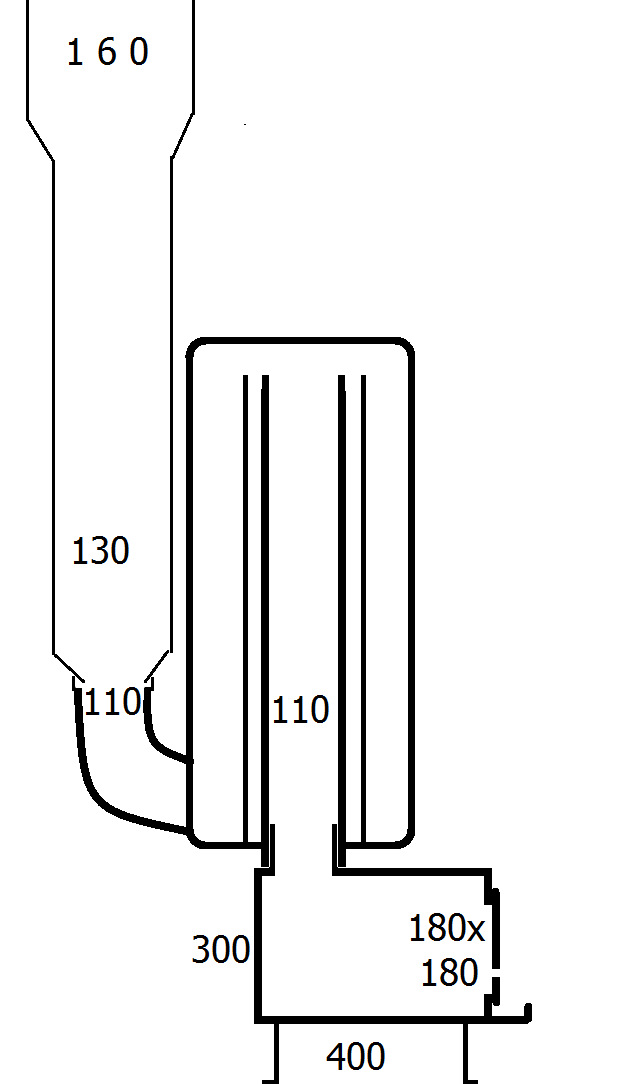

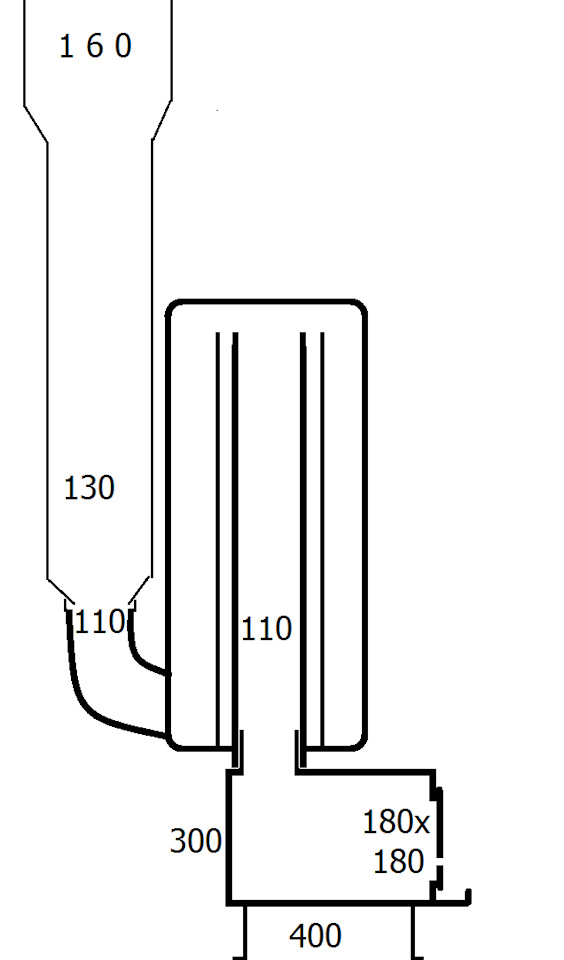

Чертёж моей печки:
Организуйте подсос воздуха-кислорода, после печки, и сгорит все нахрен)))
Вместе с дымоходом)))
Температура будет в дымоходе такая, что труба красная будет, и догорит сажа)))
Вот я вас и спрашивал, что считаете печкой, и дымоходом.
Деревенская галанка, печь типа внутри?
А дымоход типо между потолком и крышей, после задвижки?
Печь, это не просто труба и печка, чем вы сами своей схемой потверждаете.
Внутренняя труба — у всех ракетоподобных печей из железа — расходник.
Догорит сажа в трубе и прочие продукты горения — на это и рассчитывается.
Конструкций печек конечно же много, но в контексте данной темы — железной печки это топка. У ТС это нижний баллон с дверкой. У меня печка это буржуйка, ракетный колпак — внутри дожигатель пиролизных газов и сажи, разгонная труба, снаружи тепло съемник с газов.
Печь голландка имеет дымоход топку и духовку/плиту. И она снимает тепло как я и писал — в основном с дымохода за счёт разветвлённых каналов (clubpechnikov.ru/gollandskaya-pech/).
Дымоход — то куда идут отработанные газы из печки. В обычном случае они выходят на улицу, уменьшая КПД печки, хотя при этом совершают работу — создают тягу.
Задвижка на выходе штука опасная, много народу угорело, она нужна чтобы печка с большой теплоёмкостью (кирпичная) не выстуживалась. Для железных печек рекомендуют задвижку/шибер на входе.
В моей печке (исходно буржуйке, сейчас я увеличил выходное отверстие с 70 до 110мм) горят дрова, на верх я ложу лист нержи, чтобы не греть колпак с низу, полностью теплоизолировать не планирую — прогорит, но планирую ещё сделать экраны (не конвекционные). На выходе из печки установлен ракетный колпак, где дожигаются с выходные пиролизные газы, и дальше за счёт площади колпака (и обдува вентиляторами) они охлаждаются и уже потом попадают в выходную трубу.
На драйве опубликовано много конструкций теплосъемников с труб.
Всё же выложите фото Вашей печки, в которой Вы снимаете тепло прямо с печки.
Возможно Вы приведёте пример конструкции что то типа чудо-печки (у нас в Перми делает завод Зенит, у меня такая на даче, снёс голландку и установил железную, меня устраивает). В основном режиме (длительное горение) дрова тлеют, никакого дожига не происходит (температуры не хватает). Так в них есть конвекционный экран и тепло снимается прямо с топки. У таких печек низкий КПД (в режиме тления).
Возможно стоит описать сценарий использования гаража, чтобы правильно определиться с печкой — у меня это редкие эпизодические походы в гараж на несколько часов, мне нужно быстро прогреть гараж, поэтому очевидный выбор — печки с высокой мощностью и КПД. И мне кажется что с моей печки я снял тепла по максимому. Изготовил три колпака — первый оказался мелковат, давал слишком большую тягу, на выходе температура была больше 100. Второй был крупным — плохая тяга и долго разжигать, на выходе около 70 градусов. Сейчас средний между ними. В этого году буду варить печь из большого газового баллона (ищу готовую дверцу с контуром уплотнения и шиберной задвижкой).
Я про вашу печку и нечего не говорю.
У нас разговор был где отбирать тепло, и какая часть, чем считается.
У меня нет гаража, так как покупать в Самаре сейчас опасно, сносят… а купить охота.
Та часть печи, с верху, с калпаком, она не может считается дымоходом, данная конструкция выполняет прямое назначение печи, и сделано правильно.
А так и печь дымоход, или дравоход? )))
т.е. я Вас не убедил что тепло нужно забирать с выходных газов, а не из печи. Где:
Печь — нагревательное устройство для осуществления протекания определённого процесс (википедия). Та часть где происходит сгорание топлива.
Дымоход — та часть куда уходят отработанные газы.
Экономайзер — та часть где у газов отбирают тепло.
У меня в ракетном колпаке совмещено дожигание — внутренняя утеплённая труба, и экономайзер, где за счёт расширения объема скорость газов уменьшается, они отдают часть тепла наружным стенкам колпака (обдуваемым снаружи вентиляторами). И он снимает тепло с выходящих газов (т.к. внутренняя труба где нужны высокие температуры для лучшего сгорания утеплена).
Вроде противоречий описанным терминам у меня в печке нет, тепло отбирается с выходных газов.
Опять трактовки:
С выходных газов.
Вышло с полена, оно выходной газ?
Или вышел из трубы над крышей, он стал выходной газ?
Или в промежутках, где их может быть несколько этапов.
Я вам говорю, о неверных трактовках.
А вы мне опять начинаете.
Я понимаю, что и как происходит, мне обяснять не надо… Каждый узел имеет своё предназначение, и дымоход с выходным газом, это конечная часть, где уже нечего не отбирают.
Drond2000
Нормальная печь, но думаю она бы была ещё лучше.
Заглянуть бы в внутрь, в заданию часть, где дымоход.
Да.ещё совместите вот эти два действия, утепление, и сажа.
Можете появление накипи изучить.
Или откуда разное дерьмо непонятное ( мне понятное) появляется в редакторе, и после него в шлангах ГБО авто.
Когда знаете один вопрос, с разных ракурсов, у вас и картина более красочная, и оттенки точные.
Ч очень много вопросов изучал лично, и не по разным ютубам…с ютуба и сайтов беру только как версии, а далее сам их изучают, и получаю качественный результат.
Утепление топки не делаю т.к. жалко железа, быстрее прогорит. А так как печка маленькая, внутри кирпичом выкладывать это ещё снижать внутренний объём.
PS колпак дополнительно обдуваю вентиляторами (фотка).
Из за двух баллонов получилось два воздушных кармана .в них должен быть дымоход равный сечению трубы
нет разряжения в топке печи установи вентилятор принудительной тяги или увеличь диаметр дымохода
для твоего уровня — увлекательно познавательно
вот до чего интернетик дурачков доводит :)
гугли "пульс джет"
ты построил аналог колебательный контур ПВРД
Обратная тяга, очень опасная штука! И ворота вынести
Трубу увеличь раза в два и будет тебе счастье, тебе не хватает тяги, так как намудрено сильно, а много писать неохота, что и почему.
Песдэц…конструкция…
Таже проблема была. 1 в 1 шо говорится. решение 50/50 выкинуть все что сверху, один баллон поставить вертикально через него дымоход минимум 150Й с такими углами. ну хоть 115 на крайняк. 100мм ни о чем. в балоне несколько дыр, в одну воздух вентилятором гоним. теплообменник готов. у меня вышло 110мм трубы вверх 3м, потом 2 угла по 90 и ещё 3м. и как писалось выше эффект 50/50 если дров переложить начинала пыхать в гараж. растопка оч медленная и закладка не полная. дымоход чистить каждую неделю-две. каты чистить с глухой трубой собрался понятия не имею. В этом году меня все основательно достало и пробил прямой дымоход. труба также снизу 110 вверх уходит 115. И проблема ушла я вам скажу.

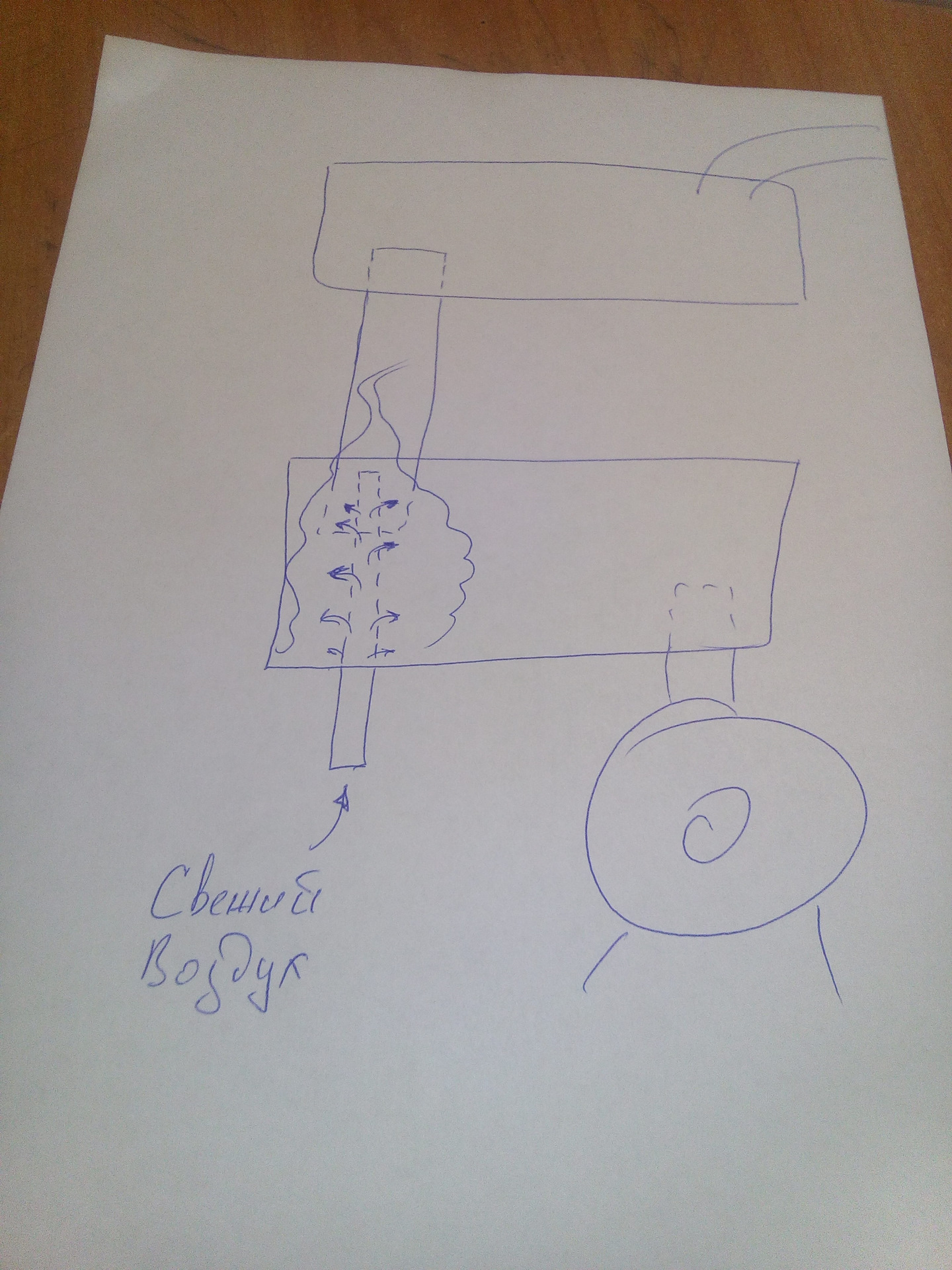

Многие пишут про непрогретый дымоход при розжиге. А если так сделать? Добавить в систему одну толстую трубу с шибером, закоротить так сказать два верхних баллона. При растопке шибер открываем и получаем по сути классическую буржуйку с прямым дымоходом. После прогрева закрываем шибер и снимаем тепло со всего контура. Как идея?
Каждый угол в 90 градусов сразу же забирает 30% тяги, а у тебя этих улов тьма тьмущая.Откуда будет тяга?И еще в верхних баллонах нет окон выгребать сажу.Конструкция не на долго.Сажа быстро нарастет по низу и тяги вообще не будет.Баллоны жалко и вашего труда.
Хоть бы книги печные почитали.
не дочитал до конца, но скажу с пиролизом свой головняк как и в печь Валериан да вещь нужная, Но дрова сухие для растопки иначе задымит сразу хату и жди пока выветрится, после прогрева Да, КАК чистить дымоходы, засрёт быстро, Я бы как печи сварил дымоход из 100ки = 5 штук по 2метра запоследовил вертикально, это 3-и вверх и 2-е вниз дым водят = будет Ташкент
возникал эффект пиролиза, когда при нагреве и недостатке кислорода идет расщепление топлива, происходит накопление газов, при попадании порции воздуха возникал взрыв, и так по кругу.
И средний баллон, как по мне, так — лишнее звено. Из топки вертикальная труба должна быть минимум один метр, а уж потом — мудри завихрения свои.
Выстрелы огня в гараж, после прогрева, это похоже на выпаривание горючих веществ из стенок газовых балонов. Дрова такг стрелять не должны, но мокрые могут свистеть и пыхтеть паром.
Для тяги надо чтоб прогрелась труба дымохода, при холодной не будет тянуть. Для розжига холодной печки, можно сделать вставку на поддувало с встроенным вентилятором 12v(блок питания от антенны тв пойдёт) от компьютерного корпуса, даст тягу пока дымоход не прогрелся.
Поддувало сильно открывать нет смысла при горении, и пониже поддувало расположить лучше, как во всех печках обычно.
Баллоны обожженные были на костре заранее
dmitry2222
Выстрелы огня в гараж, после прогрева, это похоже на выпаривание горючих веществ из стенок газовых балонов. Дрова такг стрелять не должны, но мокрые могут свистеть и пыхтеть паром.
Для тяги надо чтоб прогрелась труба дымохода, при холодной не будет тянуть. Для розжига холодной печки, можно сделать вставку на поддувало с встроенным вентилятором 12v(блок питания от антенны тв пойдёт) от компьютерного корпуса, даст тягу пока дымоход не прогрелся.
Поддувало сильно открывать нет смысла при горении, и пониже поддувало расположить лучше, как во всех печках обычно.
Печка с грубой и прямым каналом на розжиг. В теплую погоду, если на розжиге много мелких дров напихать, может пыхтеть. При совсем плохой тяге может и огнем плеваться, у меня такого не было, но у автора вполне. Работает как импульсный реактивный двигатель.
dmitry2222
Выстрелы огня в гараж, после прогрева, это похоже на выпаривание горючих веществ из стенок газовых балонов. Дрова такг стрелять не должны, но мокрые могут свистеть и пыхтеть паром.
Для тяги надо чтоб прогрелась труба дымохода, при холодной не будет тянуть. Для розжига холодной печки, можно сделать вставку на поддувало с встроенным вентилятором 12v(блок питания от антенны тв пойдёт) от компьютерного корпуса, даст тягу пока дымоход не прогрелся.
Поддувало сильно открывать нет смысла при горении, и пониже поддувало расположить лучше, как во всех печках обычно.
Не. Это у него газ загорался который в верхних баллонах собирался.
Эффект дожига происходил.
Только в режиме турбо)))
Труба должна быть одинаковая. Тогда тяга будет за счёт естественной конвекции.
А так конструкция не прогревается.
Вот шапочка на выходе из трубы (на улице) очень низко стоит. Был у меня опыт — подними! Вот у соседа чуть получше, но тоже не идеальный вариант.
Были сомнения с шапочкой кстати. Подниму. Спасибо
Зачем так сложно🤔
трубу на вытяжку больше поставь и все. мож между баллонами тоже большую надо. у меня на стоке не тянуло от слова совсем. Поставил 159, пошло как гавно по трубам
Надо в средний балон врезать две трубки "дожиги"
С дожигом идея интересная, уже изучаю. Вопрос в тяге, почему не хватает?
Долго нагревается труба вот и плохая тяга.
Удлинение трубы или увеличение диаметра поможет?
Увеличив диаметр трубы, увеличете потери тепла (вылетит в трубу). Дожиги и протопка небольшим количеством дров для прогрева.
Спасибо за советы. Учту сказанное
zaets
С дожигом идея интересная, уже изучаю. Вопрос в тяге, почему не хватает?
Конечно кучу колен сделал откуда тяга то?
Перемудрил, согласен:))

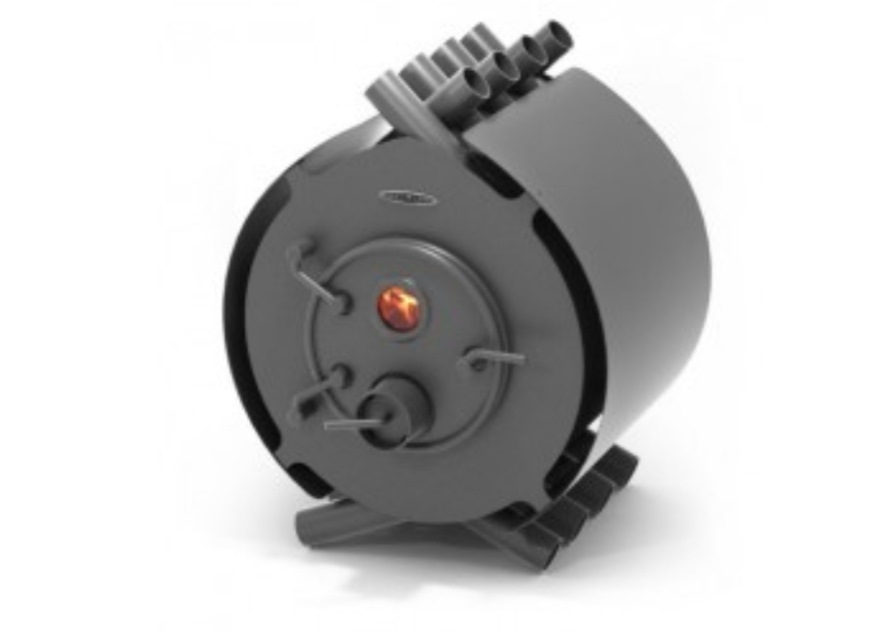

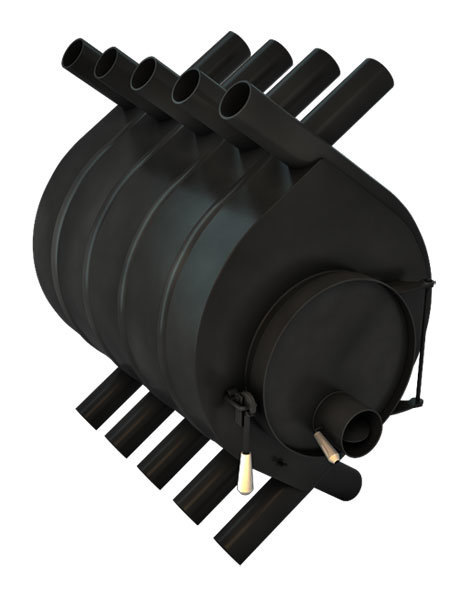

Ставишь вот такой от компании Термофор печь Валериан рассчитанный на 150 кубов, одной растопки с утра до вечера хватит с учётом если гараж нормально утеплен. Ценник 15000 в среднем. Либо варианты дешевле есть Сибирь называется те до 11000 рублей можно взять, опять таки цены от мощности зависят. И прекрати изобретать велосипед если это не твоё, сгоришь нафиг
DiksonDors
Конечно кучу колен сделал откуда тяга то?

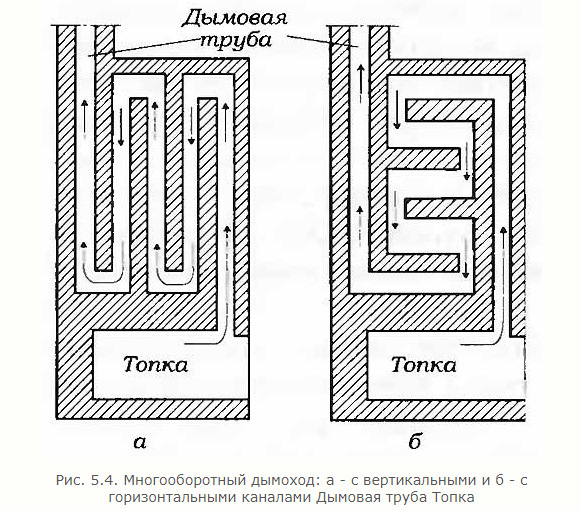

Куча колен- СОВСЕМ НЕ СТРАШНО- в старых, добротных печах их бывает и больше, там циркуляция на порядок сложней, но тянет- мама не горюй) — всё дело в том, что в верхнем баллоне так-же необходимо поддувало
zaets
С дожигом идея интересная, уже изучаю. Вопрос в тяге, почему не хватает?
Недостаточно разрежение. Грубо говоря — у вас заужен канал выхода дыма.
Получился принцип реактивного двигателя Локвуда.
Лучше ещё ребра на печь наварить
я так понял не хватило кислорода и печка потухла, так как было высокая температура из дров начал выделяться газ (на нём даже машины ездят) и когда горячий газ получил порцию кислорода всё загорелось. т.е. ввалила струя пламени.
попробуй полностью не закрывать саму печку, будет больше кислорода и будет лучше гореть.
думаю придётся высверливать отверстия как можно ниже, тупо не хватает воздуха для горения.
дым в гараж идет частично.
воздух должен подаваться снизу, а у тебя в середине
надо больше итоновую трубу, и саму труьу утеплять, чтобы пока по ней идет выхлоп не успевал остыть и перкдумать полниматься
А для чего в баках хвосты труб оставлены? Про такое явление как пиролиз слышали? Зачем было такой вертолет городить?
Хвосты оставил, чтобы немного завихрить и задержать газы в баллоне. Но видимо перестарался. Про пиролиз в целом слышал, но не собирался реализовывать дожиг на этой печи. Я планировал лишь удлинить выхлоп и снять с него больше тепла, т.к. на обычной буржуйке все тепло уходит в небо. Если есть решение- посоветуйте. Если переделать, то что? Или вообще все не так?
На мой взгляд баллоны выкинуть, а на топку и на трубу из топки наварить вертикально трубы — должно получится что-то типа радиатора. Только это решение будет тепло отдавать пока печка топится и остынет быстро — нужен теплоаккумулятор — кирпичами обложить?
У меня такая буржуйка стоит во втором гараже. С ребрами на дымоходе. Недостаток у нее один- топит улицу. Гараж топит лишь когда горят дрова. Интенсивно горят. Чуть зазеваешься, перешло в тление- и остывает быстро.
делай в топке отверстия — типа колосников… У вас нет подсоса воздуха с низу.
Дымоход тонкий. Чем длинее труба, тем она долна быть толще. А 100мм это вообще не серьезно. У мя похожий эффект, прошлый хозяин тоже трубу сотую поставил. Наверно должна быть таблица диаметр трубы дымохода… погугли…
могу выслать ещё пару баллонов…
Спасибо, поржал
Я один не понимаю для чего этот изврат? Ну 21й век же на дворе! Есть масса других способов сделать тепло!
Блин а в чем эффективность. Честно прожил в Якутии 25 лет, буржуйки там везде. Ну блин ребята, топили дровами, печь- бочка 200литров, протапливается первый раз, затем набивается кругляком, либо половинками, причём сырыми. Хватает на 5-6 часов без «Б»
Так поржать, ты изобрел реактивный двиг на дровах.
По плану нужно вварить трубу не большого диаметра, предварительно на сверлив в ней отверстий для того, что бы пиролизные газы догорали во втором баллоне. Сейчас по стараюсь найти ссылку какую нить.
Уже штудирую эту тему:)) Спасибо
Вот вот)))
Взять и вварить трубу в уже готовую конструкцию должно быть легче чем переделывать все.
Очень интересно чем закончится дело.
Напиши потом хоть в л.с.
Хорошо?
Ок. Отпишусь
Если еще актуально, хочу и свое мнение выразит по поводу модернизации.
Сам не делал, но много читал и смотрел про пиролизные газы.
Твой котел как раз подходит для этого. И переделывать нужно будет минимум.
Да уж, намудрил. По мне так лучше взять простенькую буржуйку, сделать вокруг неё обходной короб и поставить вентилятор. Получится что вентилятор будет нагнетать воздух в короб, там он проходя вокруг буржуйку, будет нагреваться от её стенок. Это значительно ускорит нагрев помещения, проверено.
Было такое же в твердотопливном котле, когда только установил и не мог разобраться что к чему. Нужно просто увеличить тягу, открыть поддувало.
У меня тоже газовый баллон топочная.
Поддувало максимальным диаметром 10мм, когда дрова разгораются, то я вообще закрываю поддувало, тяга идёт через щели в дверце и поддувало.
Иногда оставляю заслонку открытой на 5мм.
У вас обратная тяга из-за малого диаметра труб и большой топочный объем.
Обратная тяга. В баллонах сверху выгорает кислород, вашего поддувала не хватает. Если сделать наддув то будет норм, но дрова быстро сгорать будут. Хлопок происходит от малого количества просачиваемого кислорода. И бьет в обратку, откуда ближе к выходу
Маленький диаметр выхлопной трубы.
Знаешь как работает газогенератор и машина на дровах? Почитай для интереса… Хорошо что твоя конструкция только пшикнула в обратку пламенем а не бабахнула по полной… гай имеет свойство взрываться…
:-)
Дымоход сотка ни о чем. 150 будет работать только нормально
Выборка сажи будет проблемой… Изменяй конструкцию…а там и хлопки исчезнут.////, У меня V образная конструкция, только на боку лежит…
Блин и текст прям смешной)) вспомнил свои фэйлы пока довел до ума самодельную печку в бане))). Найди в яндексе печь булерьян. Вроде эффективнее не бывает. Как раз один балон можно заапгрейдить под эту печь
Короче, балоны надо было приваривать вертикально. Внутри балкона труба дымоход. В верхней части балкона и в нижней наварить трубу того же диаметра, а на верхнюю металлический вентилятор. Таким образом весь теплый воздух будет гонять вентилятор. Сейчас у тебя образовалась пробка, так сказать пламени нехватает сил чтоб преодолеть весь твой дымоход.
Диаметр труб?
Прикрыть поддувало пробовали? Чтобы заслонка поддувала была открыта 1/4 часть!
У вас малый диаметр труб, а топка большая.
И дверь топочной большая.
Ни чего не трогайте, зажигайте дрова, закрывайте дверь, и открывайте заслонку на 1/4, или ещё меньше.
Когда разгонятся дрова, прикрывайте заслонку, оставив щель на 5мм.
Почитай закон Бернулли.
Красным- так должно быть?
Зеленым путь дыма, я так думаю.
Я сам не знаю зачем оставил эти хвосты. Вероятно именно это роковая ошибка
нет, это правильно, называется дымовой колпак
Почитал про дымовой колпак. По печь Казачка и т.д. Идея в целом очень интересная. Вопрос лишь- почему хлопки идут? Малая тяга?
Малая тяга, при слишком большой площади горения поступает мало воздуха, углерот не догорает да со2 а только до со, а тот в свою очередь взрывоопасен и ядовит, во первых я бы сделал прямой ход для розжига, как в кирпичных печах, вворив ещё одну трубу с заслонкой между верхним и средним баллонами, чтоб дым максимально легко мог выходить, приподнять зонт над краем трубы, чтоб тот меньше мешал, последний изгиб трубы заменить отводом, чтоб было меньше сопротивление, и в первой трубе, после топки, попробуйте просверлить отверстие, для подачи вторичного воздуха, чтоб дожигать СО
Сомнительная конструкция. Для большей эффективности надо было сделать по типу печей булерьян.
Лучше убрать эти баки и к трубе просто наварить всяких пластин, рёбер и т.д. они будут иметь большую площадь, которая и будет отводить тепло в помещение. Или сделать что-то вроде булерьяна, но нужно гнуть трубы.
Пробовали отбирать тепло от дымохода путем обдува вентиляторами. Эффект есть коллосальный, но внутри более интенсивно собирается сажа.
Физику обмануть не получится.
Обдув также в проекте. Возможно верхний баллон переделаю под продувочный. Мне главное сейчас запустить имеющуюся систему. Или отрезать лишнее.
Ворота закрыты, подача воздуха есть?
ворота открыты. подача есть 100%
если сварил как на рисунке, то нужно убрать трубы, которые судя по эскизу заходят внутрь баллонов . т.е. образуют некий карман, где собираются пиролизные газы.
хотя честно говоря сомневаюсь что будет толк. с другой стороны в кирпичных печах с колодцами ничего не взрывается, так что стоит попробовать
Думаю, хвосты трубы внутри баллонов действительно не удачная идея. Газы не идут прямиком на выпуск, а скапливаются сверху. Завтра же уберу их. Первым делом. Возможно, одна эта процедура уже поможет. Спасибо за дельную мысль
главное чтобы в прок
zaets
Думаю, хвосты трубы внутри баллонов действительно не удачная идея. Газы не идут прямиком на выпуск, а скапливаются сверху. Завтра же уберу их. Первым делом. Возможно, одна эта процедура уже поможет. Спасибо за дельную мысль
У нас в бане стояла печь железная, квадратная, а внутри перегородки с г-образными ребрами (почти как у вас, только в замкнутом корпусе конструкция вся), топилась ужасно, каждый раз открывая дверцу, подкинуть дров, начинал выходить дым оттуда в помещение, закрываешь, появляется тяга, а итогом стал пожар. Сейчас купили заводскую, чугунную печь и горя не знаем :)
У меня товарищ в гаражах топит мастерскую самодельной печью (1 баллон), но на отработке, чтобы повысить теплоотдачу, он сделал вокруг баллона шубу, грубо говоря, засунул в большую трубу, и поставил вентилятор снизу (дно заварено, вход для вентилятора отдельной трубой вварен), а сверху другой отвод и гофра алюминиевая, из нее теплый воздух выходит. Шумновато конечно, но он такой печкой отапливает 4 бокса сразу и довольно эффективно.
На самом деле, не очень эффективная конструкция( мне так кажется)
Попробуй трубу вытяжки из топочной сделать змеевиком и поместить ее в железный короб,
Короб с отверстиями, а с одной стороны поставить вентилятор, это будет эффективней
Тяга обиделась на этот конструктив однако. Как сажу будешь доставать с этих двух ёмкостей? А ее будет дохрена.
Собираются газы в балонах, может стоили установить с наклоном, что бы продукты горения не скапливались
Перемудрил с лабиринтом
маленький дымоход. у меня тоже пыхала старая печка когда дымоход забивался. тоже 100я труба была. ну и изгибов много получилось у тебя
Дич.
Очень опасно.
Сам чуть не обделался, когда она полыхнула. Дичь, согласен. Возможно придется переделывать ВСЕ
Привет! Я думаю твои баллоны играют роль аккумуляторов!
Аккумуляторов дыма, трубы не справляются с вытяжкой такого обьема!
Надо сделать так,
Когда растапливаешь печь, тяга должна идти по трубе на прямую, когда печь разгорелась пускать тепло через баллоны!
Т. Есть, поставить шабера на трубы и регулировать!
Ну тут можно только догадываться…судя по всему слишком большой объём ёмкостей …пиролизные газы не догорев полностью во втором баллоне переходят в третий, копяться и в итоге возгораются мгновенно по накоплению критического объёма, так как сопротивление к выбросу в верх больше, так как труба длиннее, то выброс(взрыв) идёт в итоге по пути наименьшего сопротивления, т.е. в сторону топки…итог, попробовать убрать второй дожигатель, т.е. самый верхний…как бы такие мысли…или попробовать увеличить диаметр выпускной трубы, мож тяга получше будет тогда возможно и критическая масса пиролизных газов быстрее будет вылетать…
