Собственно установил гидрокомпенсаторы + вал 21214.
Итак список необходимого:
— 8 гидрокомпенсаторов 21214;
— масленая рампа 21214 для гидрокомпенсаторов;
— распредвал 21214 в сборе с корпусом (можно и просто корпус подобрать под родной вал, но я не стал).
Описание процесса:

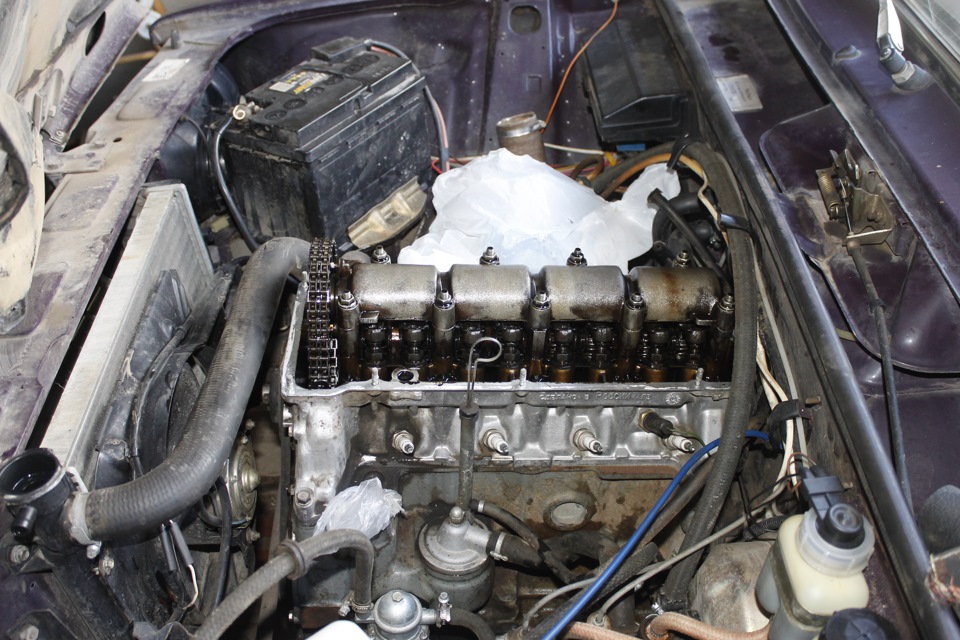

1) Получаем доступ к клапанной крышке, снимая корпус воздушного фильтра и для большего удобства карбюратор. Я снимал распределитель зажигания, однако можно просто снять с него крышку.
2) Вращая коленчатый вал ключом на 38, устанавливаем его в ВМТ, при этом метка на распредвале должна встать напротив отлива на корпусе распредвала.

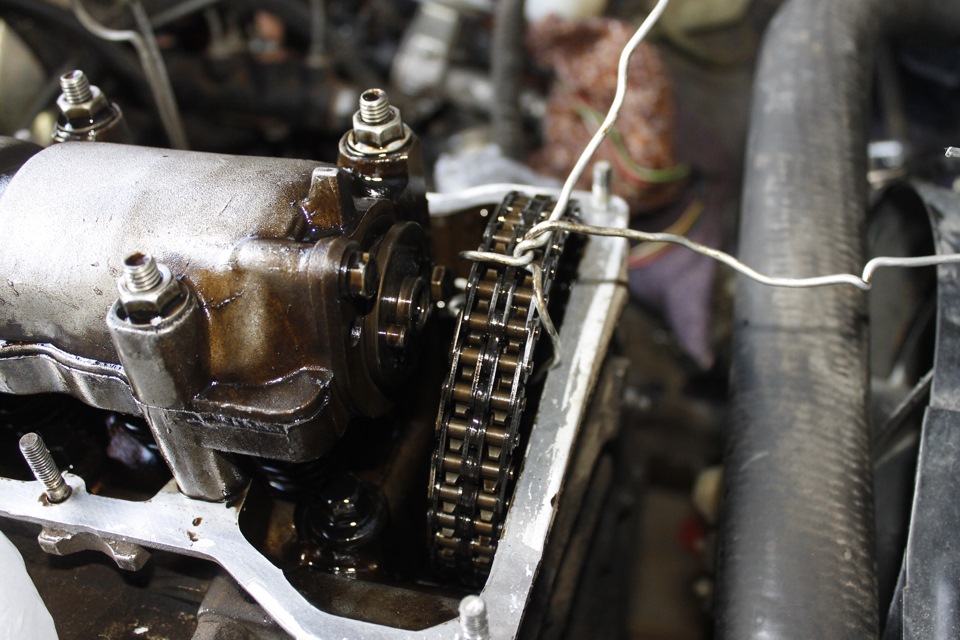

3) Отверткой отгибаем стопорную шайбу болта звездочки и откручиваем болт ключем на 17. Цепь фиксируем на звезде проволокой или чем-нибудь другим.
4) Головкой на 13 откручиваем гайки постели распредвала и снимаем вал в сборе с постелью.

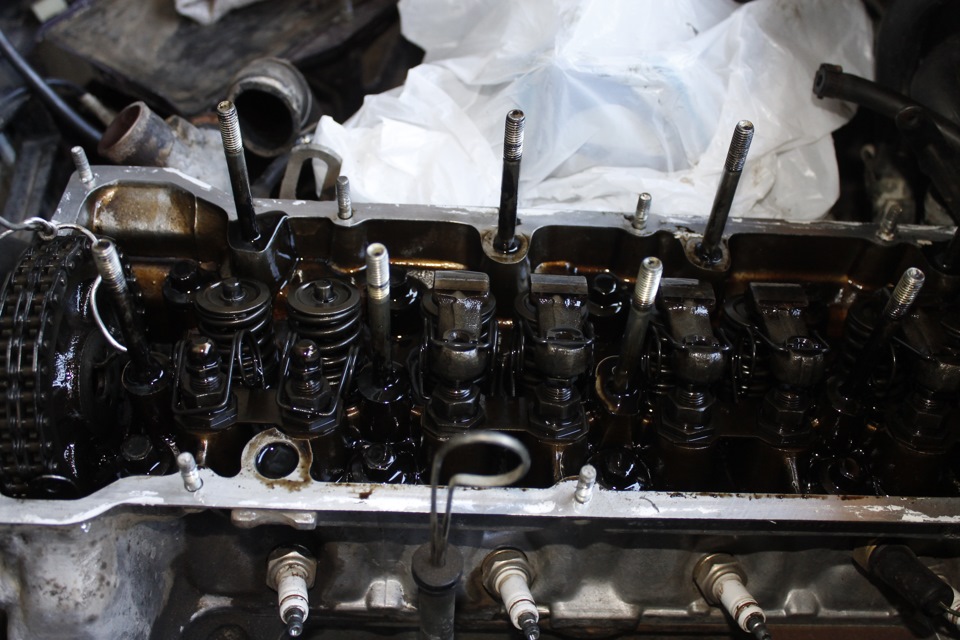

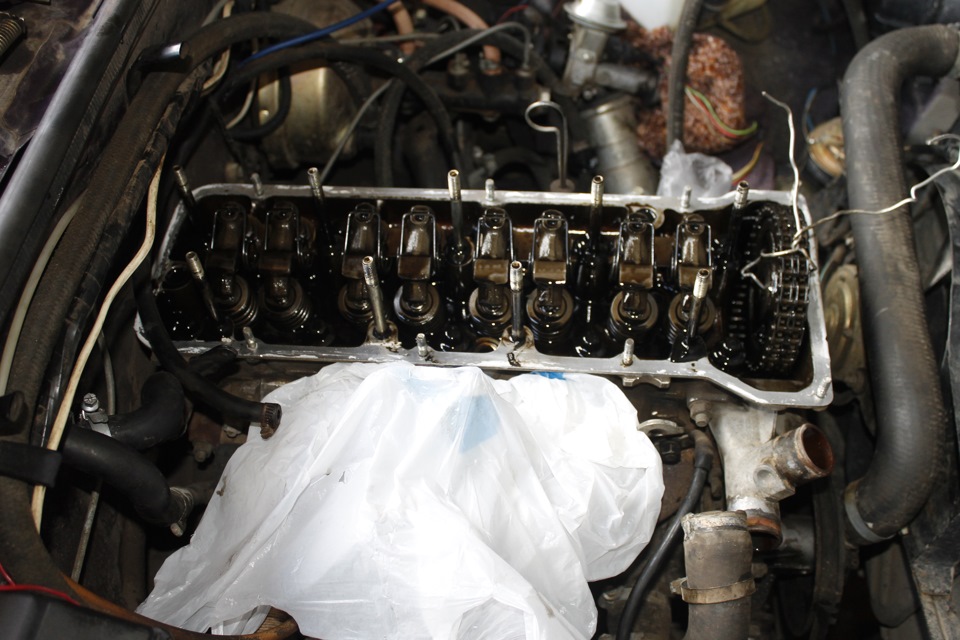

5) Снимаем рокера вместе с пружинками, каждый рокер необходимо будет установить в то место, где он стоял, поэтому их лучше пронумеровать.
6) Далее я выкрутил регулировочные болты из втулок, однако лучше не спешить с этим и выкрутить их ключом на 21 вместе со втулкой. Это нужно для того, чтобы головка на 21 не срывалась, так как втулка имеет небольшую высоту, я замучился с ними и не советую повторять ошибки.

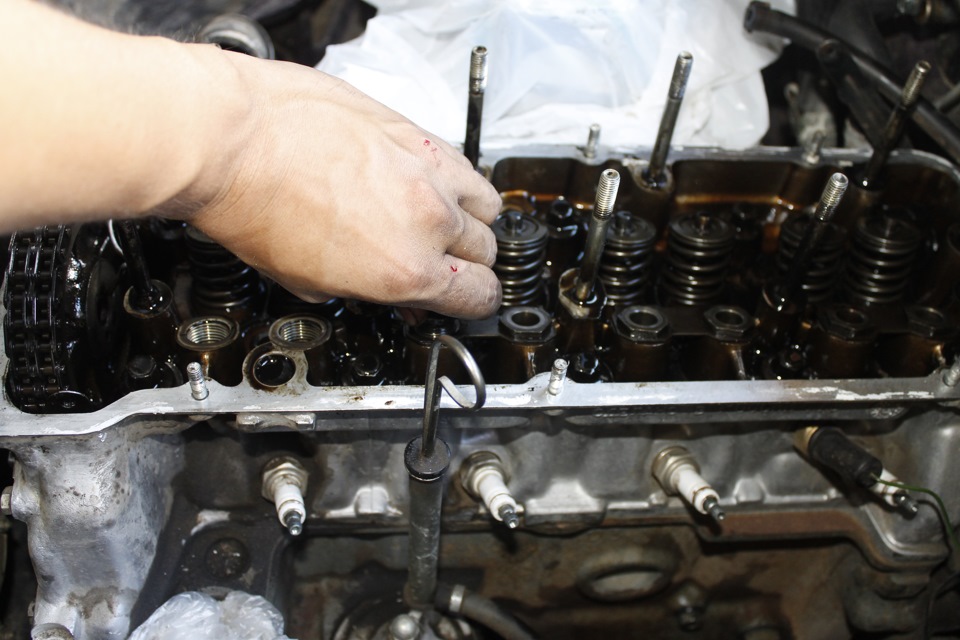

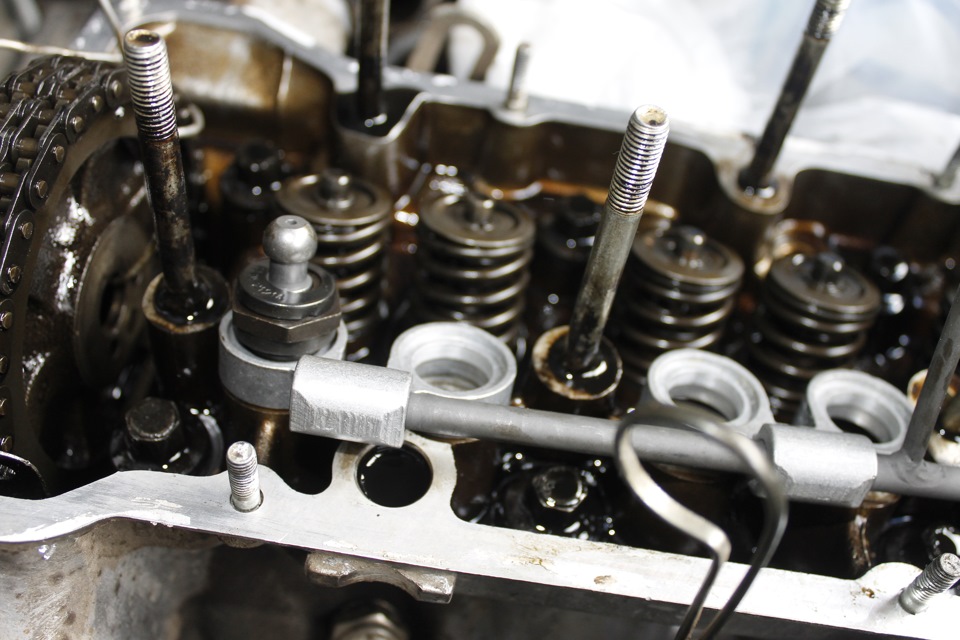

7) После снятых втулок я продолжил набивать шишки — начал закручивать гидрокомпенсаторы через масляную рампу (ее лучше продуть воздухом), а стопорные кольца снять позже, они не так легко у меня снимались, поэтому советую снять заранее

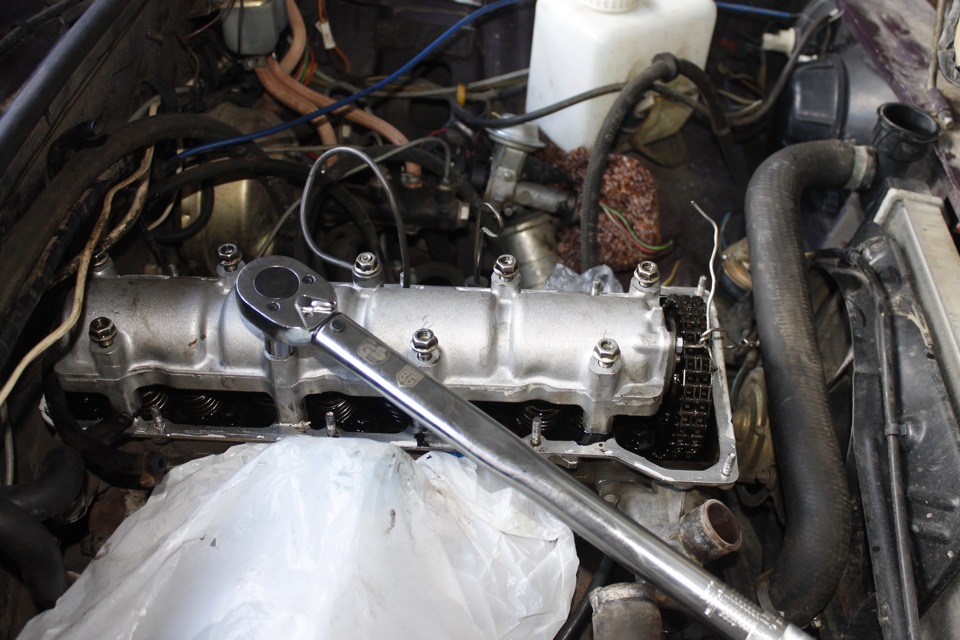

После легкой закрутки всех гидрокомпенсаторов, динамометрическим ключом затянул их с моментом 2-2.5 кг

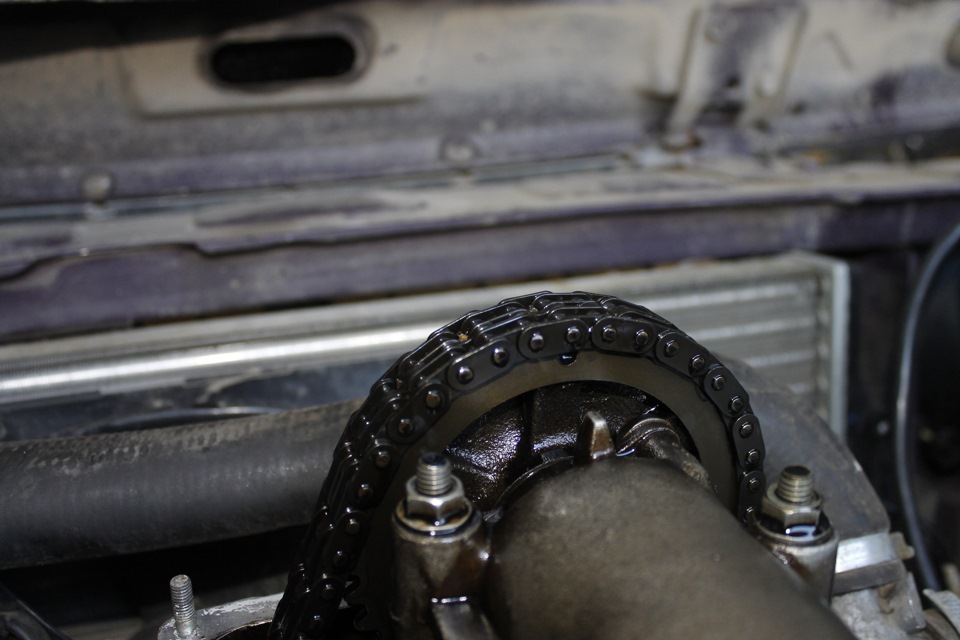

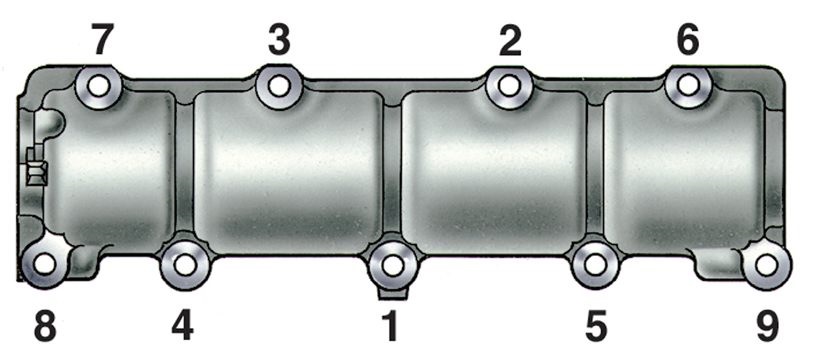

8) Устанавливаем распределительный вал так, чтобы выступ для звезды смотрел влево при взгляде спереди на автомобиль. Устанавливаем кольцо масленой рампы на шпильку №1. Протягиваем гайки в указанном порядке.

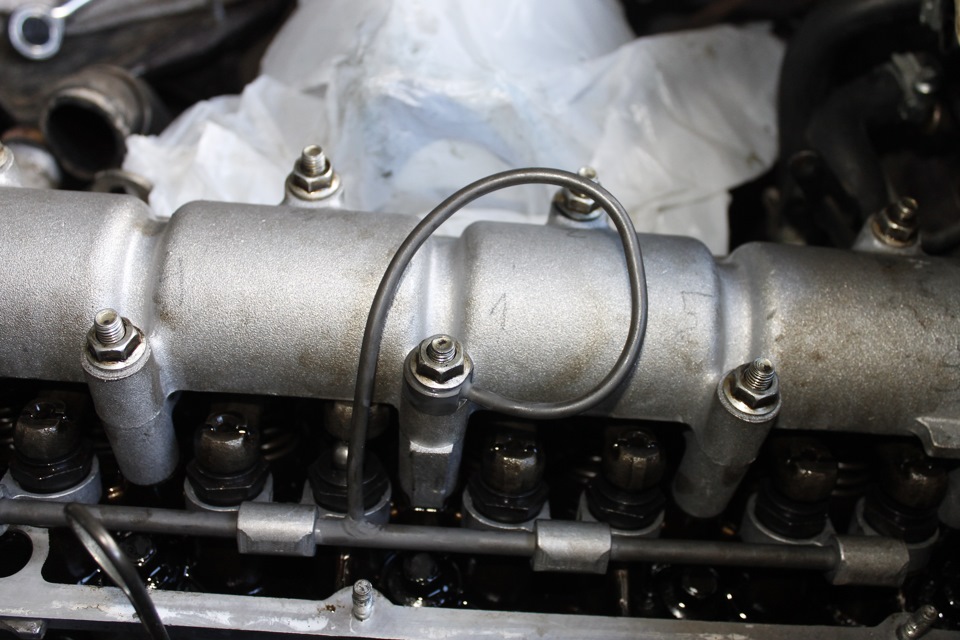

9) Подгибаем масленую магистраль так, чтобы она не мешала одеть клапанную крышку, надеваем звезду на распредвал и притягиваем ее болтом, после затяжки загибаем стопорную шайбу для предотвращения отворачивания болта.
Личные впечатления:
1) Вал является универсальным на моем блоке (2103, объем 1.5), т.е. тянет хорошо, но с небольшой оговоркой: "жопомер" показал хорошую тягу с 1500 до 3200 и с 3600 до 5500 (а далее не кручу), выходит, что с 3200 до 3600 получается небольшая полочка, на которой интенсивность разгона ниже чем в других диапазонах. Мне очень понравился вал, по городу держу обороты 1800-2100 в спокойном режиме.
2) Шумность двигателя уменьшилась значительно, при открытом капоте слышно как шелестит цепь и звук всасывания воздухом карбюратором. В пробке слышно легкое шуршание мотора и все, никаких стуков.
3) Расход топлива в процессе измерения.
У меня на сегодня все, на днях выложу видео с работой двигателей.
Спасибо за внимание.
