Добавляем Bluetooth и CarPlay на Audi MIB Entry Radio и включаем бортовой компьютер на панели приборов без обращения к "проффесионалам"

Привет!

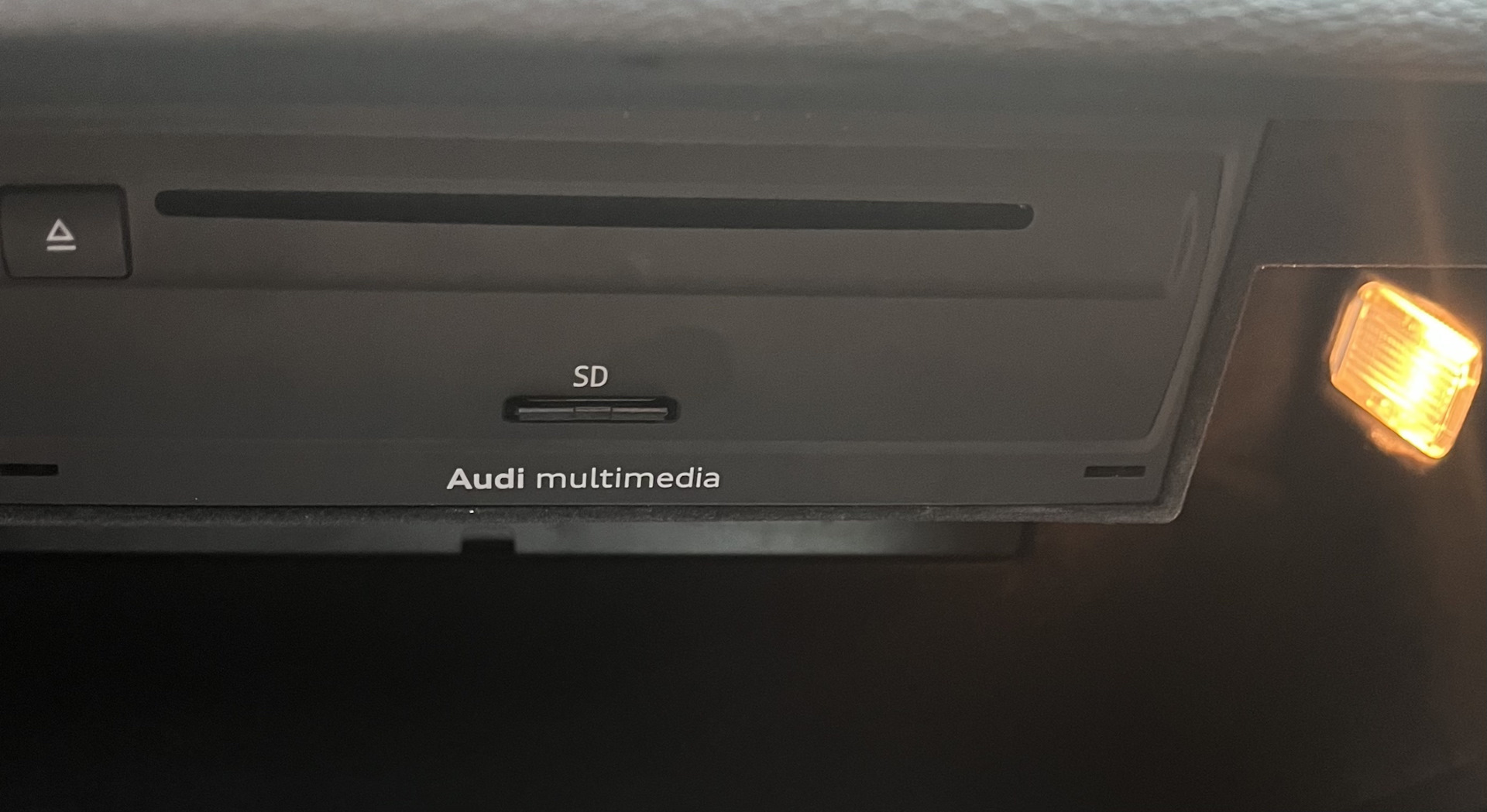

Казалось бы с простым вопросом "Можно ли активировать Bluetooth на штатном головном устройстве?", ко мне обратился владелец импозантного Audi A3 Sedan 2016МГ Aleksey1180. При этом было предоставлено фото блока, находящегося в перчаточном ящике:

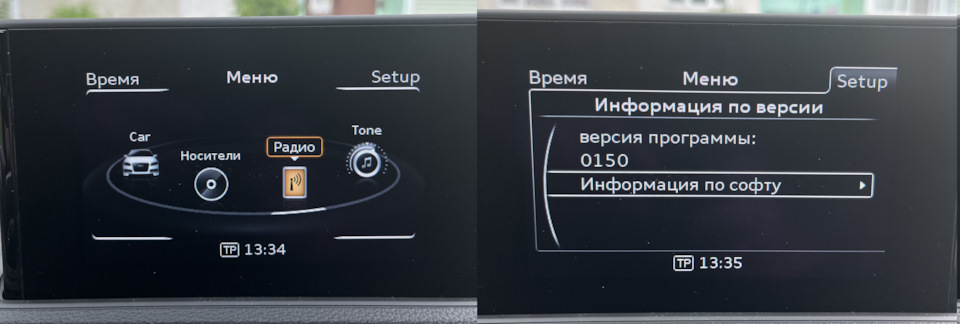

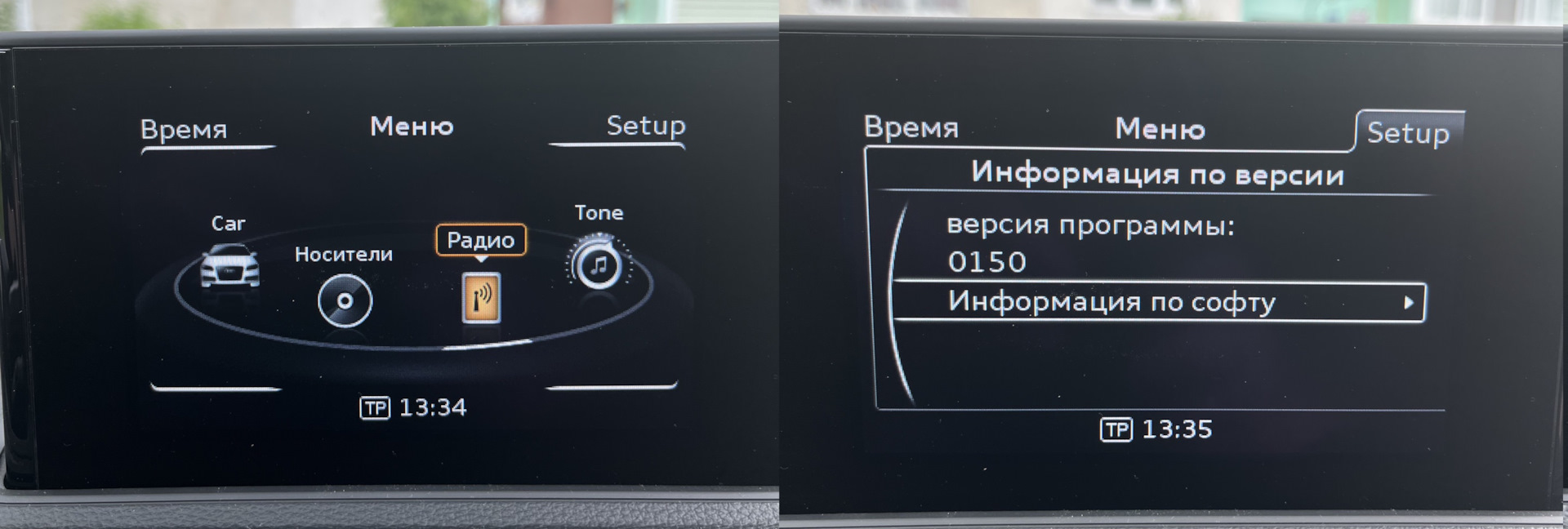

Здесь есть DVD ридер и только один SD слот, что говорит о том, что это устройство без навигации. Меню на выезжающем из торпедо дисплее выглядит сильно по спартански:

Хотелось верить, что это старый знакомый MSTD, но с каким-то очень древним MU 0150.

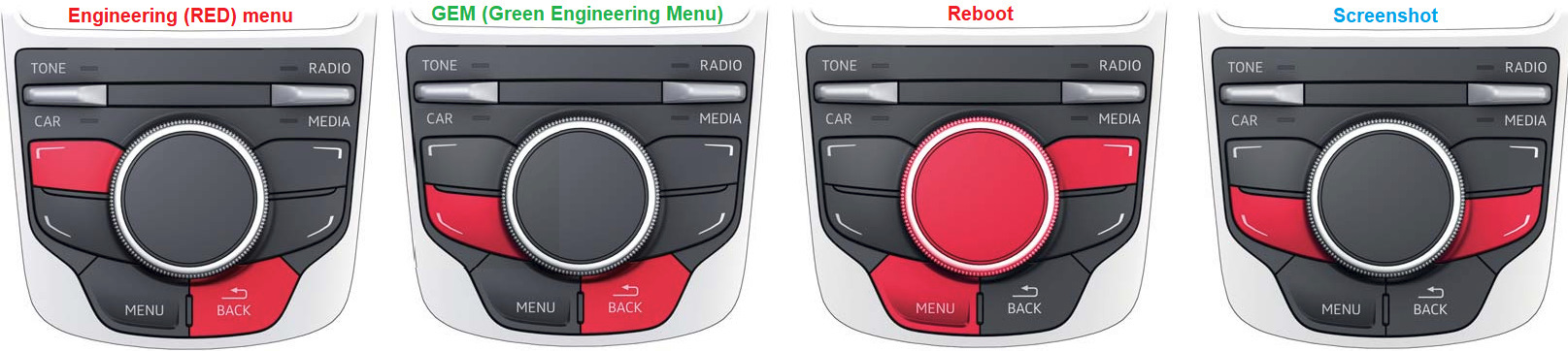

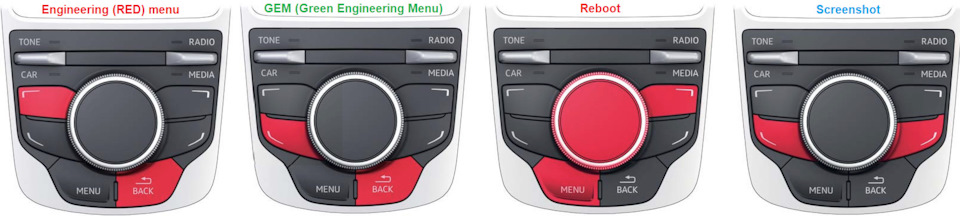

Дабы развеять сомнения, было решено проверить train в RED меню. Вспоминаем как туда попасть клавишами с консоли A3:

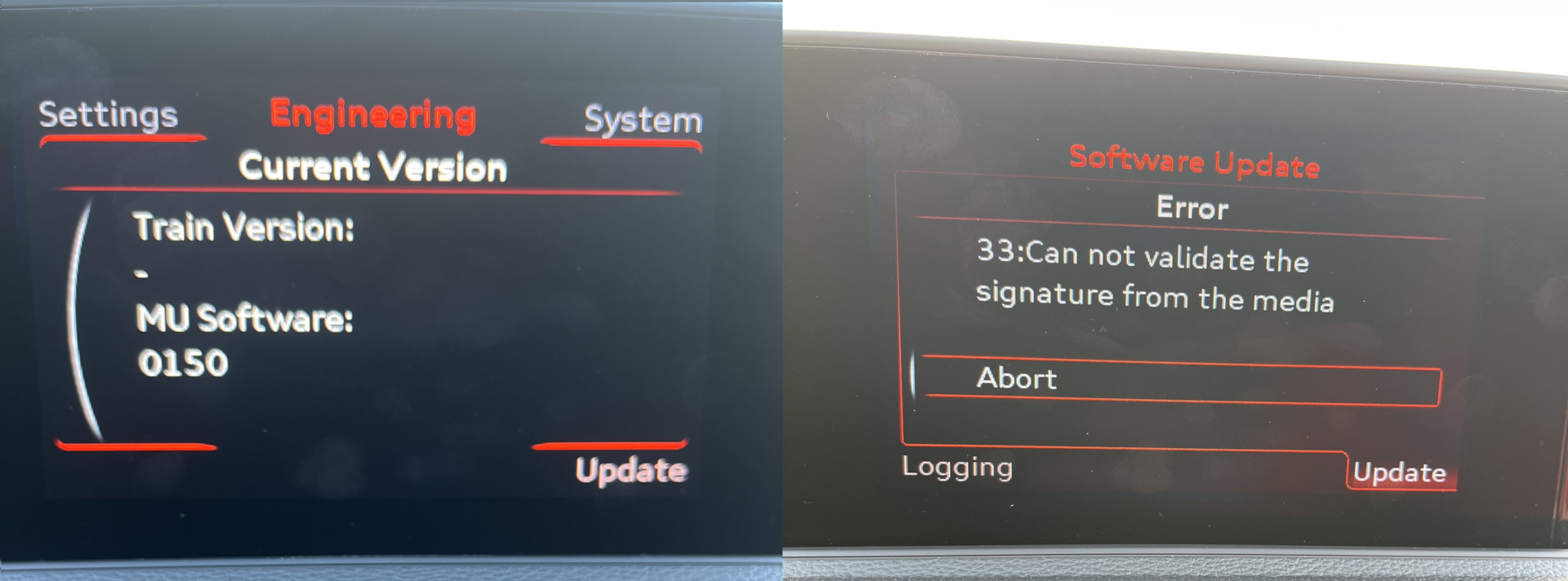

Но к сожалению, в "RED>Current Version" вместо Train, удалось увидеть только прочерк, который обычно является индикатором того, что в ГУ до вас уже лазили "специалисты"

Пункт меню "Activation keys" здесь отсутствует, что сразу насторожило, и чтоб окончательно развеять сомнения, является ли данный MMI MSTD, было решено попытаться обновить прошивку на БЕСПЛАТНУЮ MSTD_EU_AU_P5101. В ответ, на экране отобразилась ошибка "33:Can not validate the signature from the media", говорящая о том, что это не MSTD, но metainfo2.txt с SD карты прошивка все таки умеет считывать.

Так что же это за ГУ такое?
При помощи "CarScanner>Настройки>Идентификаторы ECU>Блок 5F", через адаптер ELM327, был получен следующий лог:
5F. Electronic Information System 1
Application data identification: **--0412010122******************
VAG Part number: 8V0035889B
Software version: 0150
ECU manufacturing date (ASCII): 160208
ECU serial number: 00009072970300008178
VIN: WAUZZZ8V1G1
Hardware Part number: 8V0035889
System designation: MU-E--ER
Calibration date (ASCII): %
ASAM/ODX: EV_MUEnt4CCONT
Hardware version: 180
ASAM/ODX version: 004052
FAZIT Identification: VD1-BDY08.02.1600220005
Parameter set part number: 8V0909545B
Parameter set version: 0034
System abbreviation: J794
ECU manufacturing date (HEX): 160208
Date of last adaptation: 250607
Unit ID: 5F
Date of last coding: 250601
Diagnostic mode: 03
Parametrization date: 160218
Long Coding: 01730100FF00000010110001000A0000000001040120010004

Анализ лога

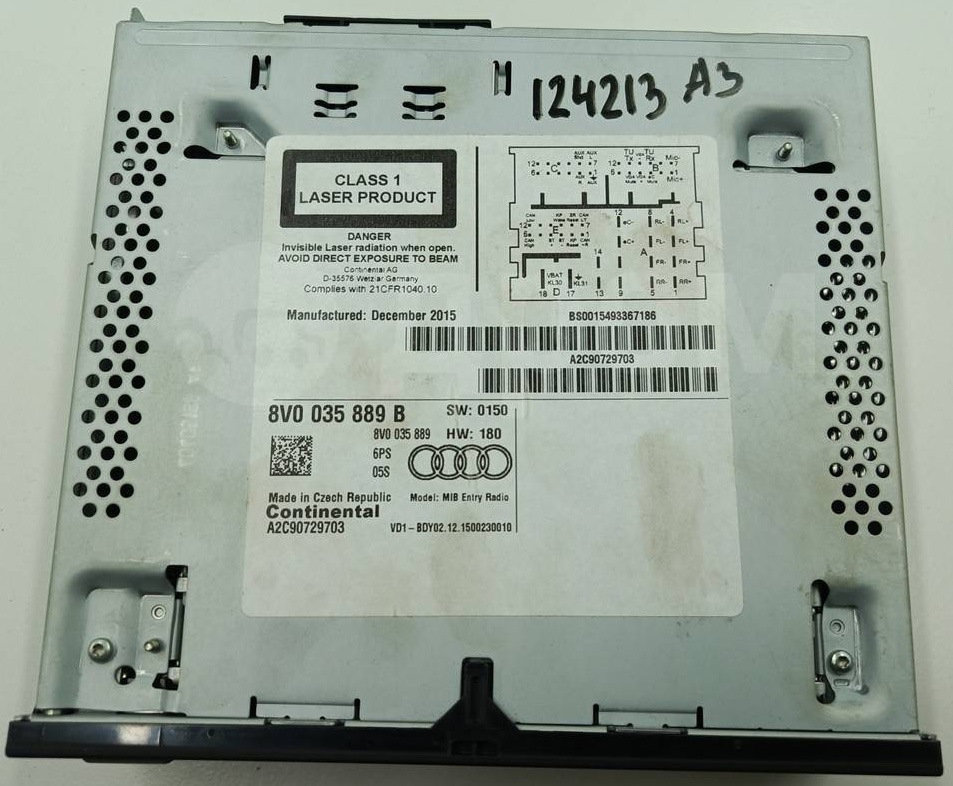

Сразу гуглим в режиме поиска изображений, партномер блока 8V0035889B и видим, что это MIB Entry Radio производства Continental

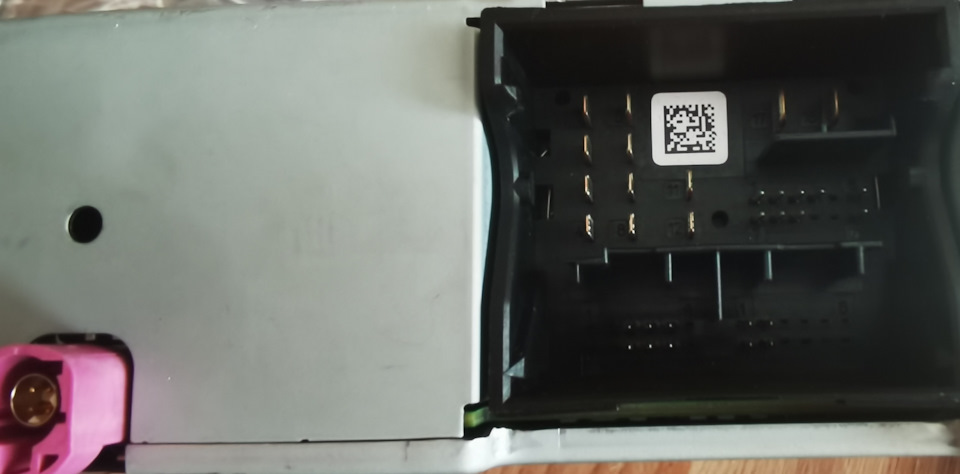

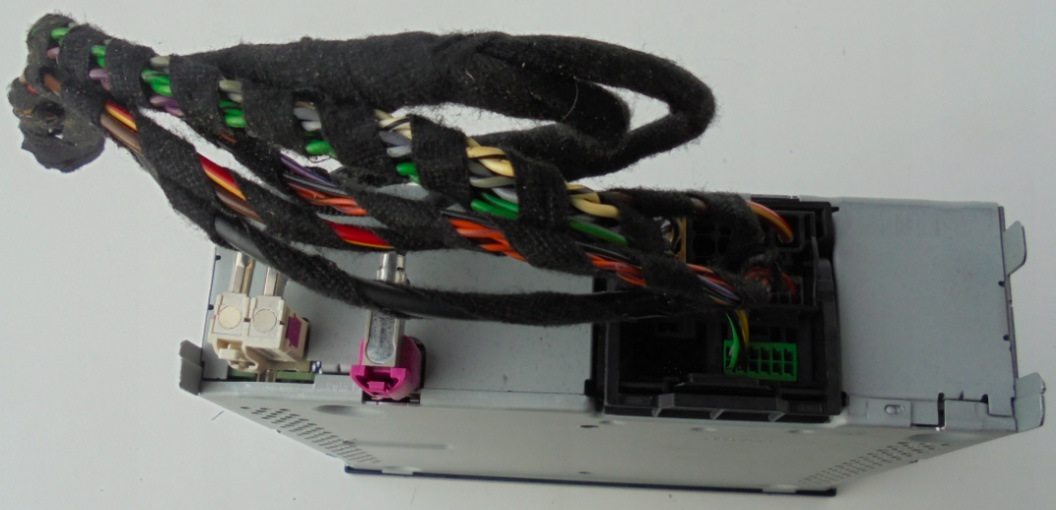

Смотрим какие разъемы имеются сзади:

В белый FAKRA подключается AM/FM антенна, а в розовый HSD, дисплей в торпедо.
Желтого HSD разъема для подключения USB порта нет и мы смело можем констатировать факт, что USB порт MIB Entry Radio, не поддерживает от слова совсем.
Также на этикетке отсутствует информация о радиочастотах и/или упоминание о MAC адресе Bluetooth, а значит Bluetooth здесь физически нет.

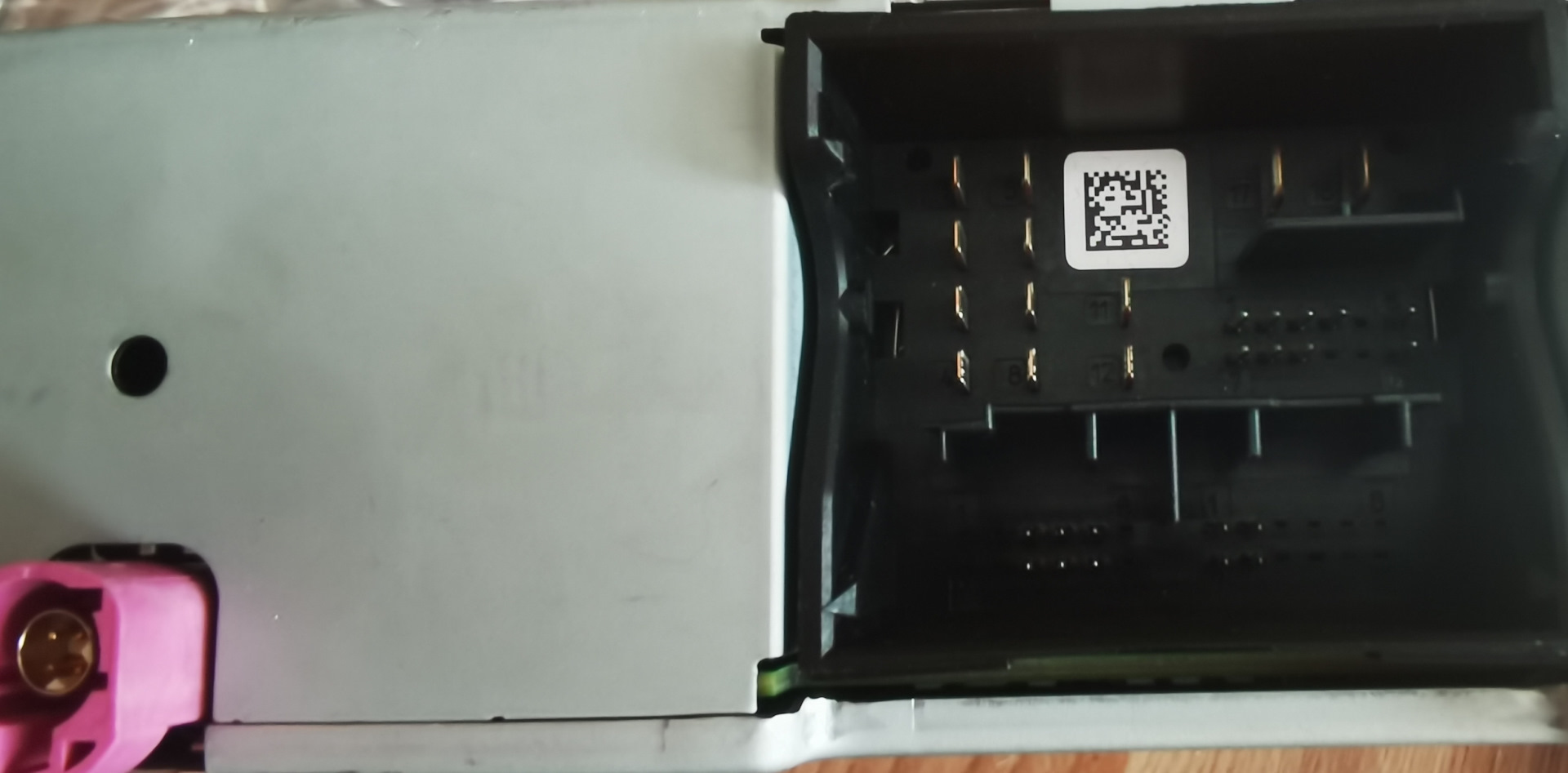

Внимательно осматриваем контакты(пины) в Quadlock:

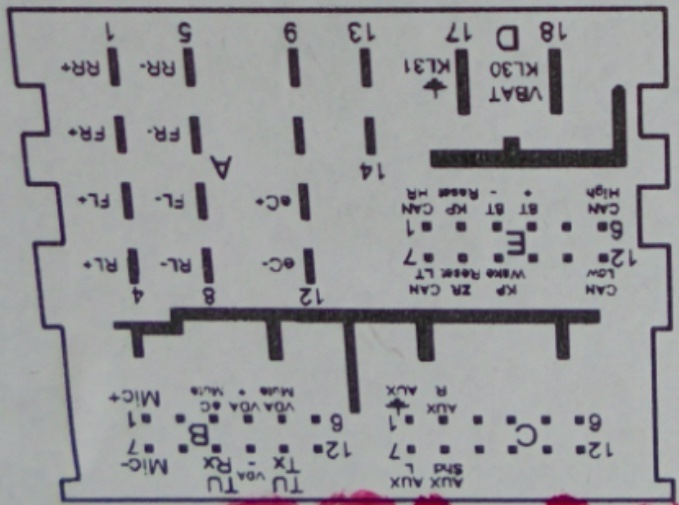

Нам повезло — на этикетке присутствует расшифровка пинов квадлок:

Оказывается, что зеленый разъем C в квадлоке это AUX, а серый разъем E над ним, CAN шина.
Синий разъем B, в нижнем левом углу квадлока отсутствует и можно сделать вывод, что микрофон с завода тут решили не устанавливать. Но даже если бы синий разъем B присутствовал, присмотритесь внимательно, контакты 1 и 7 предназначенные для подключения микрофона, в левом нижнем углу отсутствуют.
Отсюда вердикт MIB Entry Radio 8V0035889B, даже микрофон не поддерживает!
ПОЛЕЗНО ЗНАТЬ! Кому интересно, может сравнить распиновку данного MIB Entry Radio со старшим братом MIB2 Entry (он же Skoda Swing2), который когда-то стоял у меня на Fabia3 и убедиться, что там упомянутые контакты есть.

Добавление Bluetooth с поддержкой Handsfree, USB FLAC плеера и поддержки CarPlay в MIB Entry Radio бюджетным способом
Для добавления Bluetooth с поддержкой Handsfree, USB FLAC плеера, докупается модуль Audi BT-LINK, который даже имеет в комплекте микрофон, как хорошо рассказано ЗДЕСЬ (спасибо Tuborg52) и ЗДЕСЬ (спасибо yuliberg). Благодаря имеющемуся в комплекте переходнику в квадлок, BT-LINK без танцев с бубном подключается на контакты AUX и CAN в родной квадлок MIB Entry Radio и позволяет управлять им кнопками с руля.
Для тех же кто хочет еще больше сэкономить и кому не нужны Handsfree, USB плеер и управление кнопками с руля, а хотят просто превратить AUX в Bluetooth, могут приобрести на aIiexpress плату CSR64215 и впаять ее прямо на плату MIB Entry Radio (спасибо Warmwood)

Также легко и непринужденно, добавляется функция CarPlay через CarPlay BOX 5G Wi-Fi (спасибо amv715).
Казалось бы на этом можно закончить рассказ, но всегда есть те, кого устраивают только штатные решения или иными словами готовые к дальнейшим инвестициям в расширение функций головного устройства ;)

Замена MIB Entry Radio на MSTD, MHIG, MST2 или MHI2
Покупку MSTD считаю сомнительной так как даже если это будет вариант с навигацией, карты там безнадежно устарели, а Android Auto/CarPlay он не поддерживает.
Если мы говорим о MHIG, на него мало того, что обновлений карт уже не будет, так в них часто выходят из строя усилители и он также не поддерживает Android Auto/CarPlay.
С MST2 мы с вами также разбирались и тоже знаем, что Android Auto/CarPlay там также не пахнет.
Таким образом, чуть ли не единственное правильное решение, это приобрести MHI2, на который карты навигации обновляют по сей день и который довольно неплохо работает с Android Auto. Про CarPlay я не упоминаю по одной простой причине, так как он криво реализован на линейке MIB2 любых брендов VAG.

Доустановка микрофона
Какое бы головное устройство взамен MIB Entry Radio вы не приобрели, вам придется докупить сдвоенный микрофон 8X1035711C (для правого руля это будет 8X2035711C), коннектор 8K0973754 для него, синий разъем 8X0035447 в квадлок, проводку, пины. Далее снять потолочный плафон, вставить в него микрофоны и провести проводку по правой стойке к квадлоку ГУ.
ПОЛЕЗНО ЗНАТЬ! Для Audi TT нужен микрофон 8J1035711E (левый руль) или 8J2035711E (правый руль)

Включаем Bluetooth
После того как вы пройдете квест, с доустановкой микрофона, вам нужно будет по мере необходимости заняться русификацией, восстановлением работоспособности функций и снятием защиты компонентов, следуя моим записям.
Это вы сможете сделать самостоятельно не обращаясь к разного рода проходимцам, коих в наши дни развелось несметное множество. И которые также как и вы, будут читать мои записи и как обезьяна с гранатой, повторять с умным видом тоже самое, только задорого.

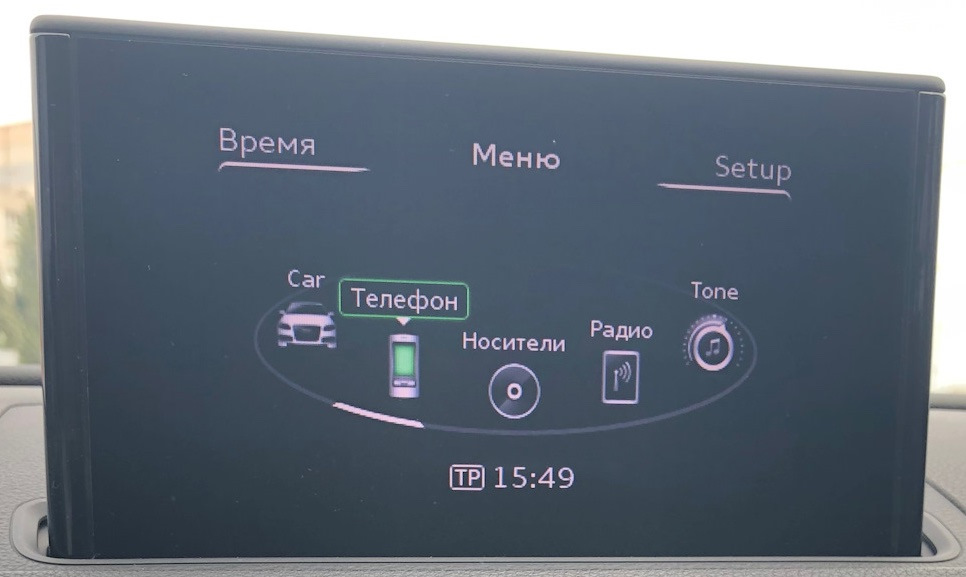

Проконтролировать включен ли Bluetooth, можно по присутствию меню "Телефон":

Если же такого меню нет, нужно включить его записав в байт 16, кодировки блока 5F, значение 2F и перегрузить MMI.

Активация бортового компьютера в панели приборов
Проще всего это сделать через CarScanner.
Как это сделать при помощи ODIS-E, можете узнать в замечательной записи про Полезные и бесполезные активации AUDI A6/A7/A8/Q8 или ODIS в картинках от Andrey960. Считайте вам дико повезло, что у него тоже A3 и он разобрался как там включается БК ;)

Всем мира, корректных активаций и всегда только отличного настроения!
