Установка Bluetooth модуля BT-Link в штатную систему Audi Multimedia

В данной комплектации не был установлен модуль Bluetooth и с момента покупки использовался китайский адаптер Bluetooth-AUX. Качество звучания терпимое, но вот необходимость постоянно лезть в телефон для подключения и переключения треков начала напрягать. Также хотелось ездить в ауди с громкой свзяью) Какие были вариант ырешения:
1) Штатное конечно лучше всего, но ценник кусается. Да и искать блоки, искать кто будет все это ставить, прописывать и прочее не хотелось.
2) Модуль от немцев Kufatec, но стоит тоже денег и вроде как там тоже без специалистов по адаптации не обойтись.
3) Yatour, Grom и прочее уже давно не поддерживают относительно новые авто.
4) Bluetooth модуль для Audi BT-LINK. Поддерживает модели Audi c 2009 года. Ничего прописывать ненужно. Список поддерживаемых моделей постоянно пополняется. Цена вопроса 6100 за комплект с громкой свзяью.

Что может модуль:
— передавать потоковое аудио в высоком качестве на штатную систему;
— управление треками кнопками на руле;
— отвечать на звонки и сбрасывать кнопками на руле;
— громкая связь через штатные колонки и микрофон из комплекта BT-Link;
— модуль переходит в режим сна через 10-15 минут после постановки авто на охрану;
— не требует прописки и покупки дополнительной дорогостоящей штатной проводки.

Было решено установить модуль BT-Link для штатной аудиосистемы Audi Multimedia. По такой же схеме ставится на Audi RMC (Q1, Q3). Установка не сложная:
1. Необходимо добраться до разъема мультимедиа системы.
2. Подключить проводку по распиновке.
3. Протянуть микрофон.
4. Все аккуратно разместить в нише над бардачком
5. Установить Audi Multimedia на свое место.

Итак, небольшой фотоотчет с комментариями.
Мультимедиа система находится в бардачке. Для ее снятия потребуются два ключика. Можно заказать с Али за 200-300 руб. А можно купить в Ситилинк и прочих магазинах за 550р универсальный набор.

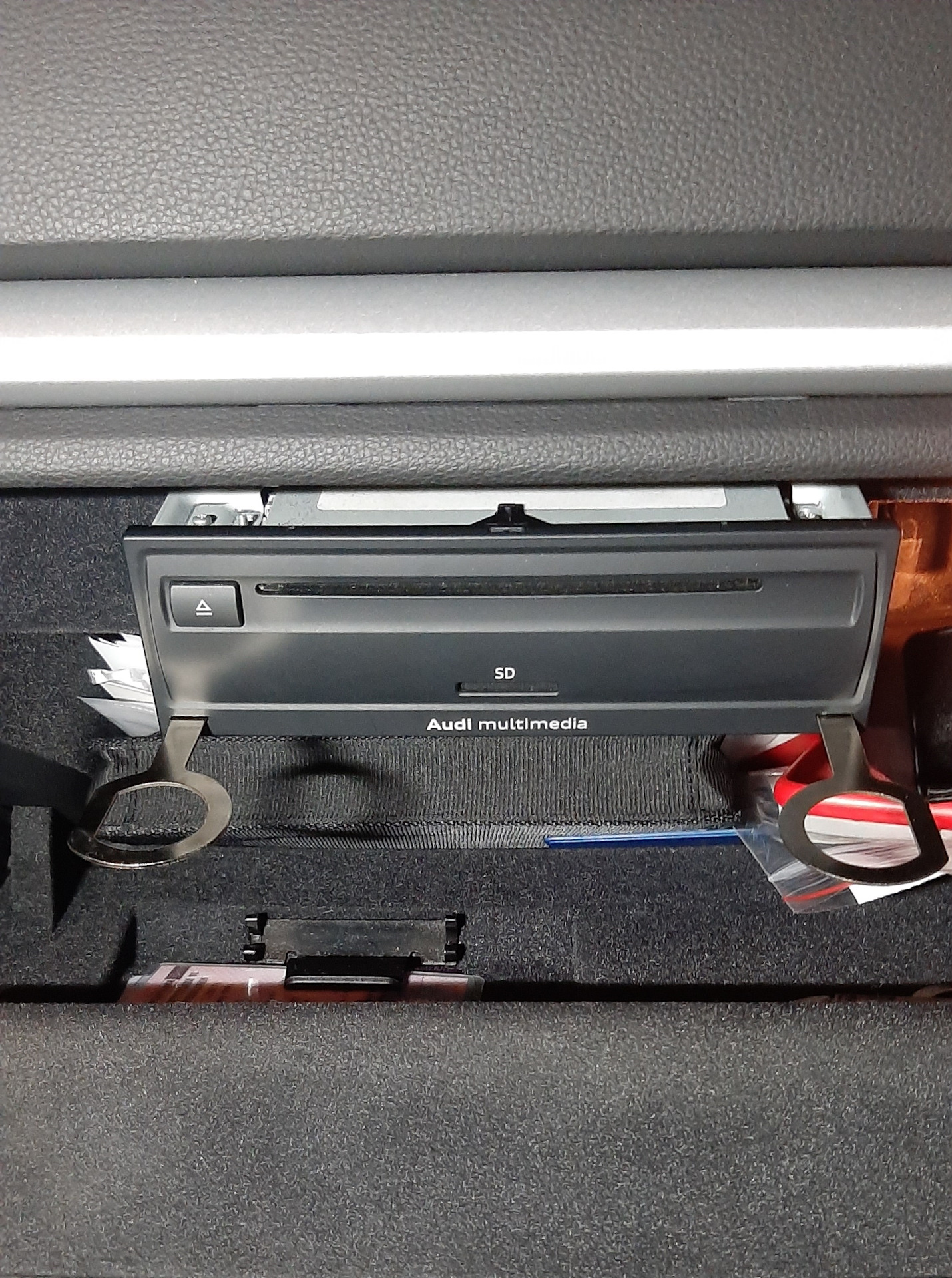

Вставляем ключики, слышим щелчок замочков и немного вытягиваем на себя.

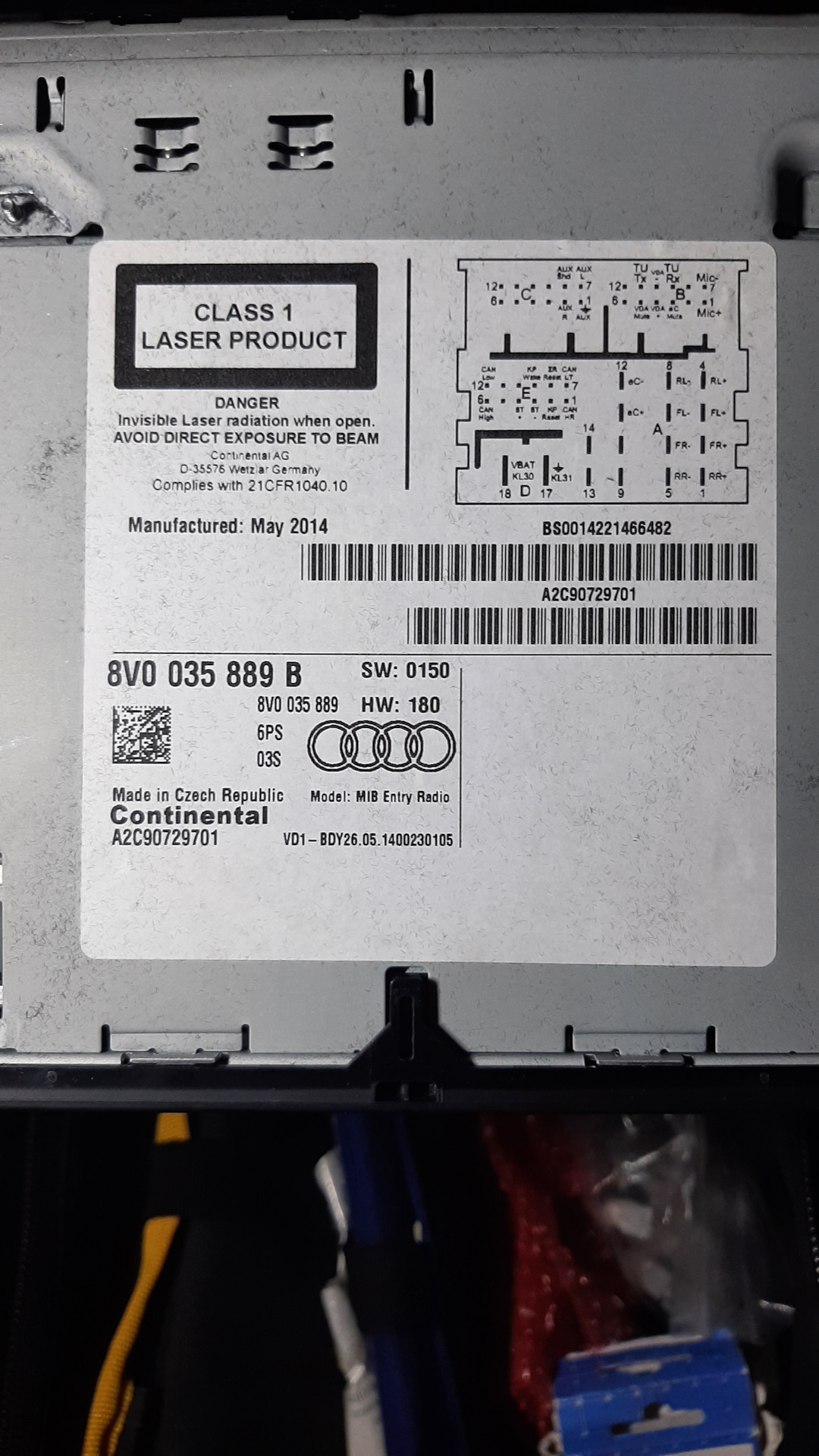

Вот как выглядит сам блок аудиосистемы.

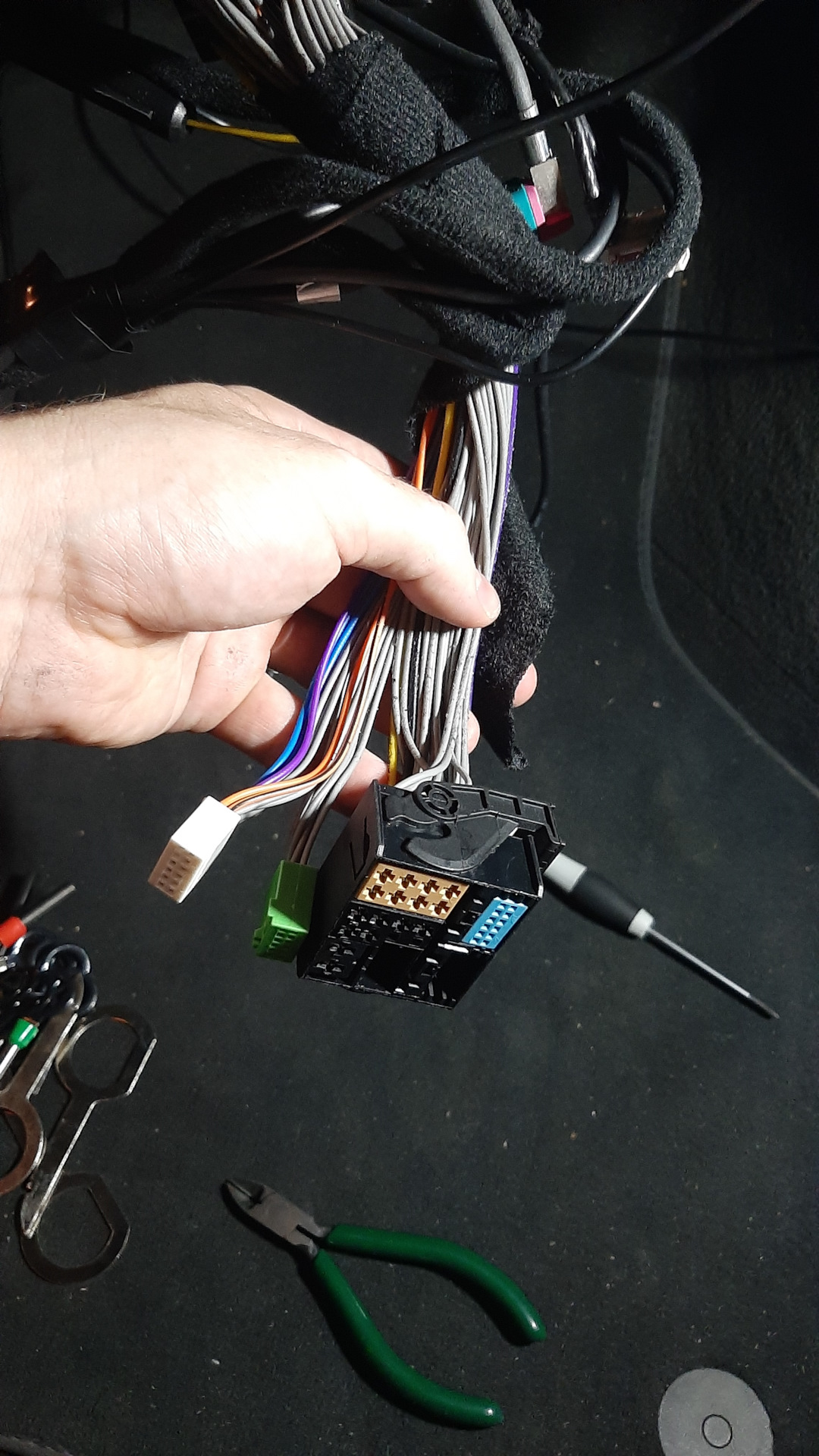

Теперь можно отключить три разъема: основной — квадратный, разъем дисплея — голубой, разъем антенны — серый.

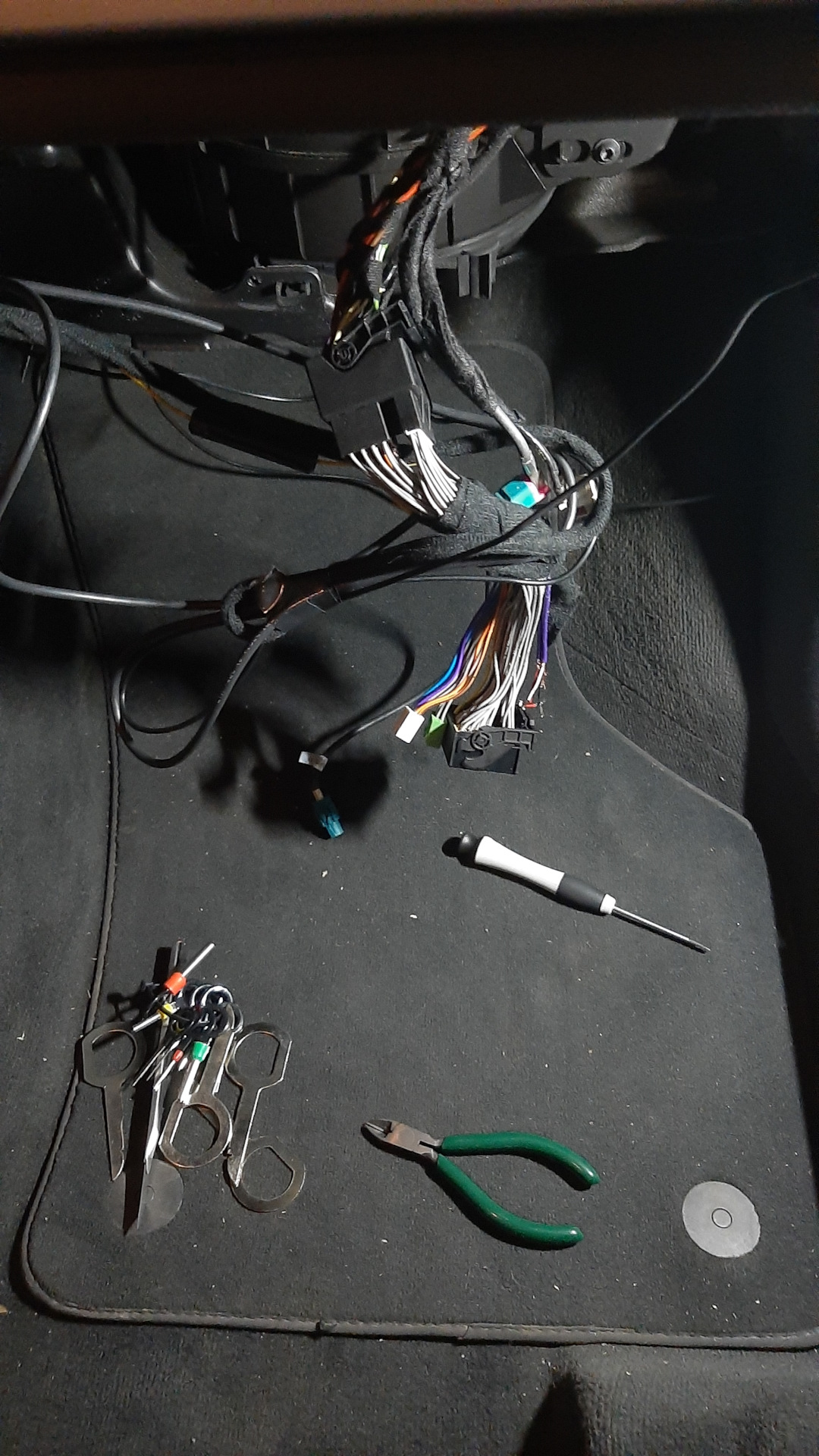

Для удобства установки пришлось открутить бардачок, так как ранее был установлен блок камеры заднего вида. При установке проводка до головного устройства была тщательно примотана к кузову. Поэтому вытянуть квадратный разъем было трудно.

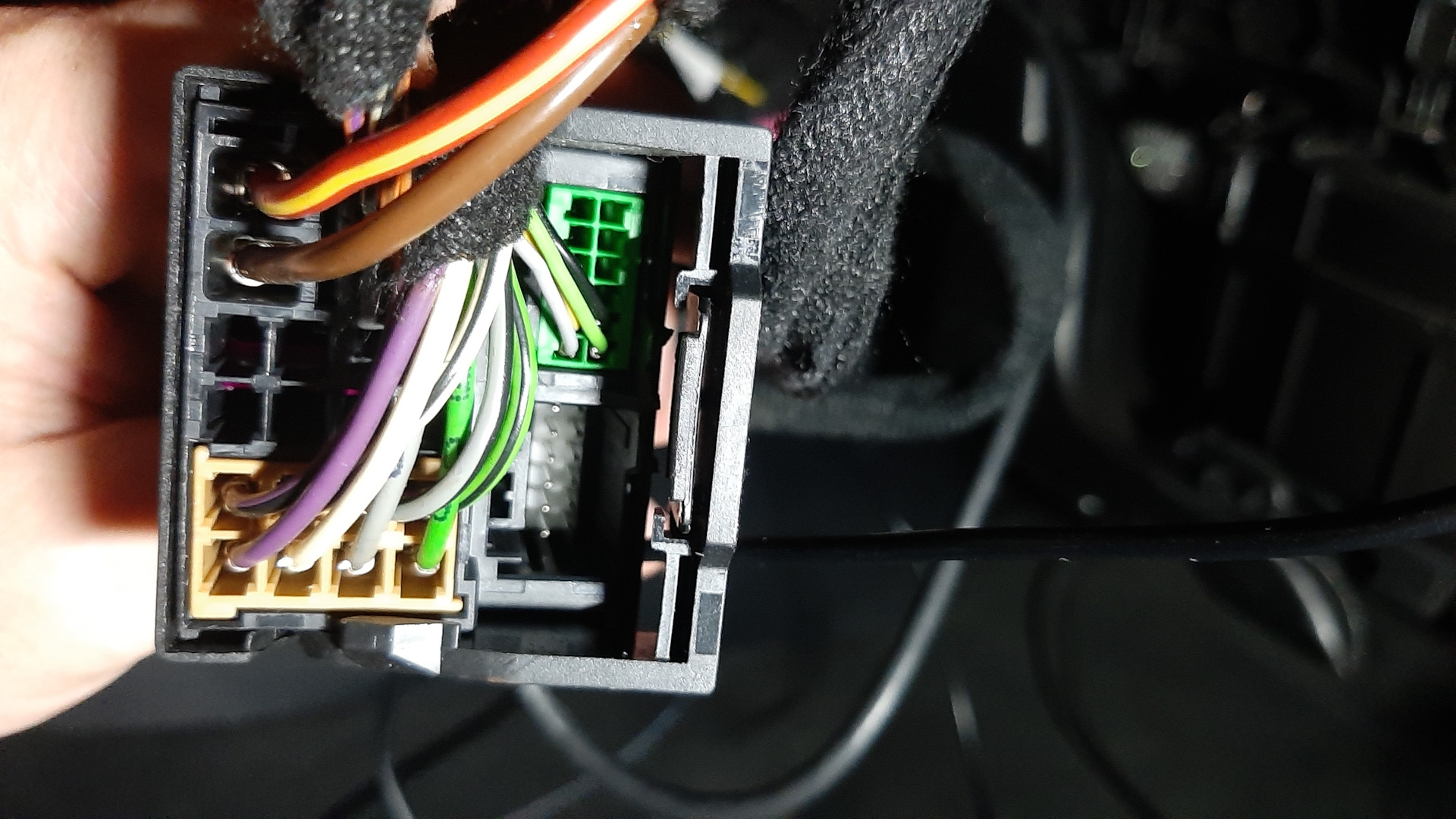

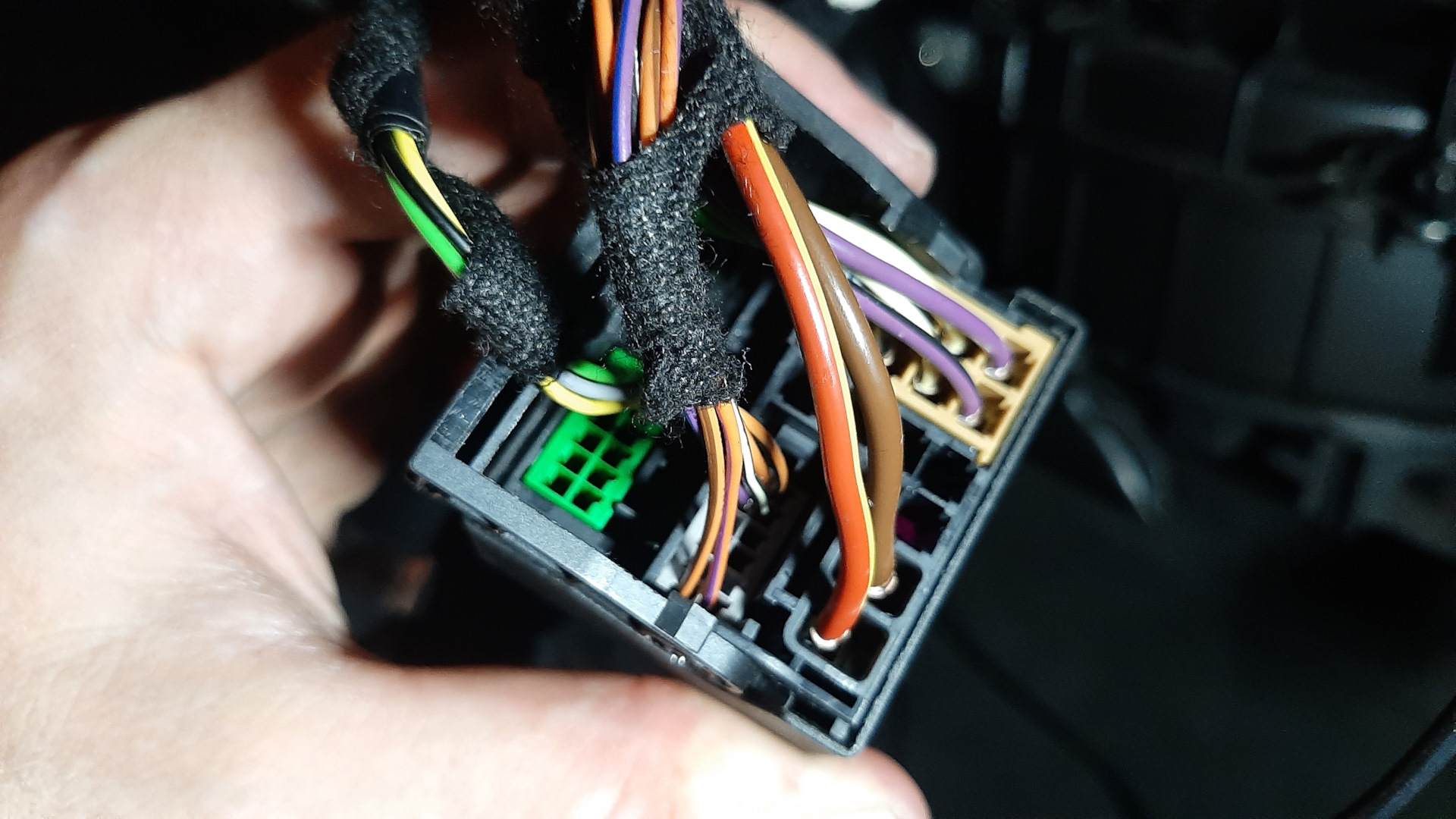

Вот так выглядит с обратной стороны разъем. Два толстых провода — питание. В белой фишке подключаются два провода, в зеленой три провода и аукс.

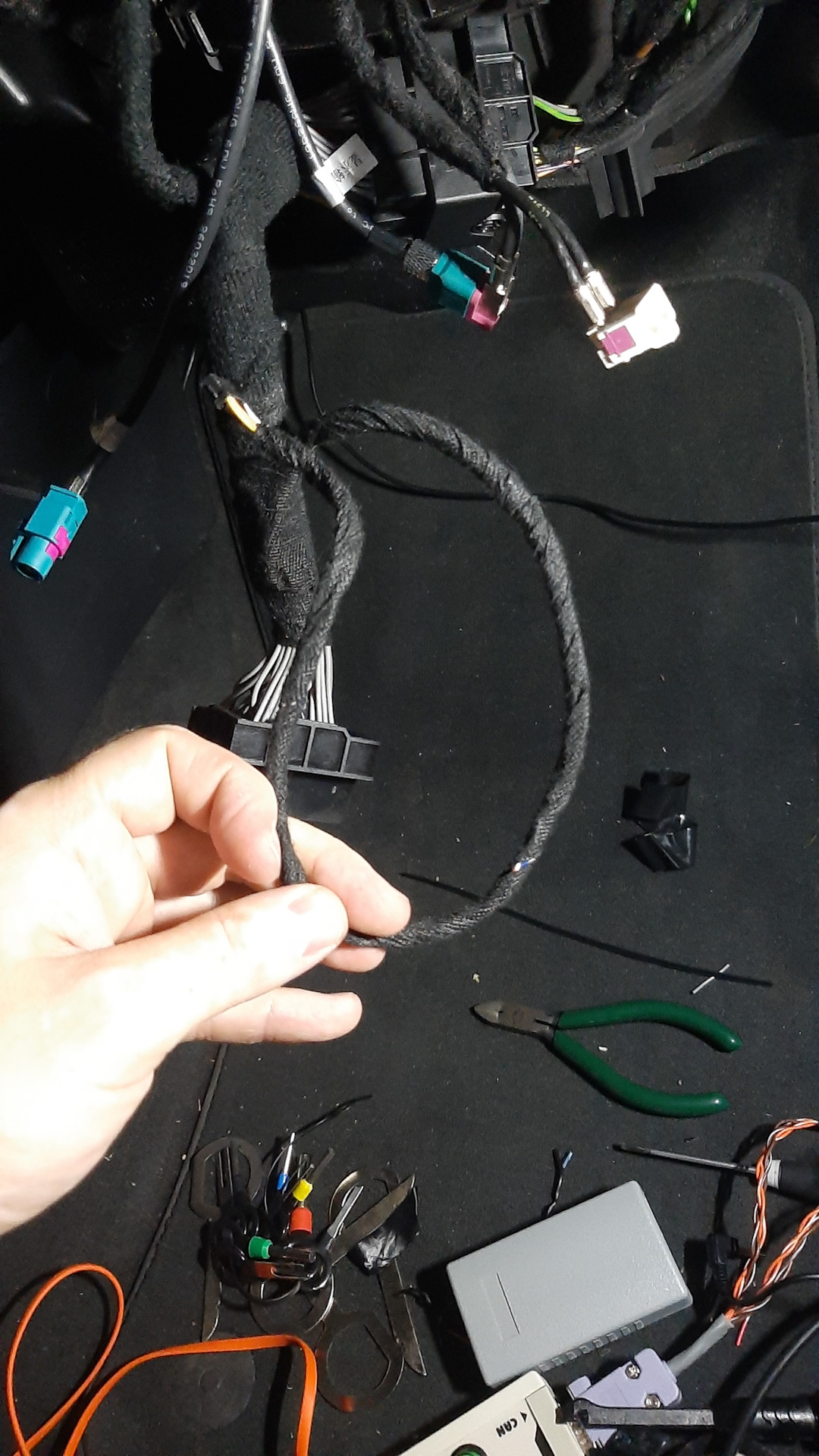

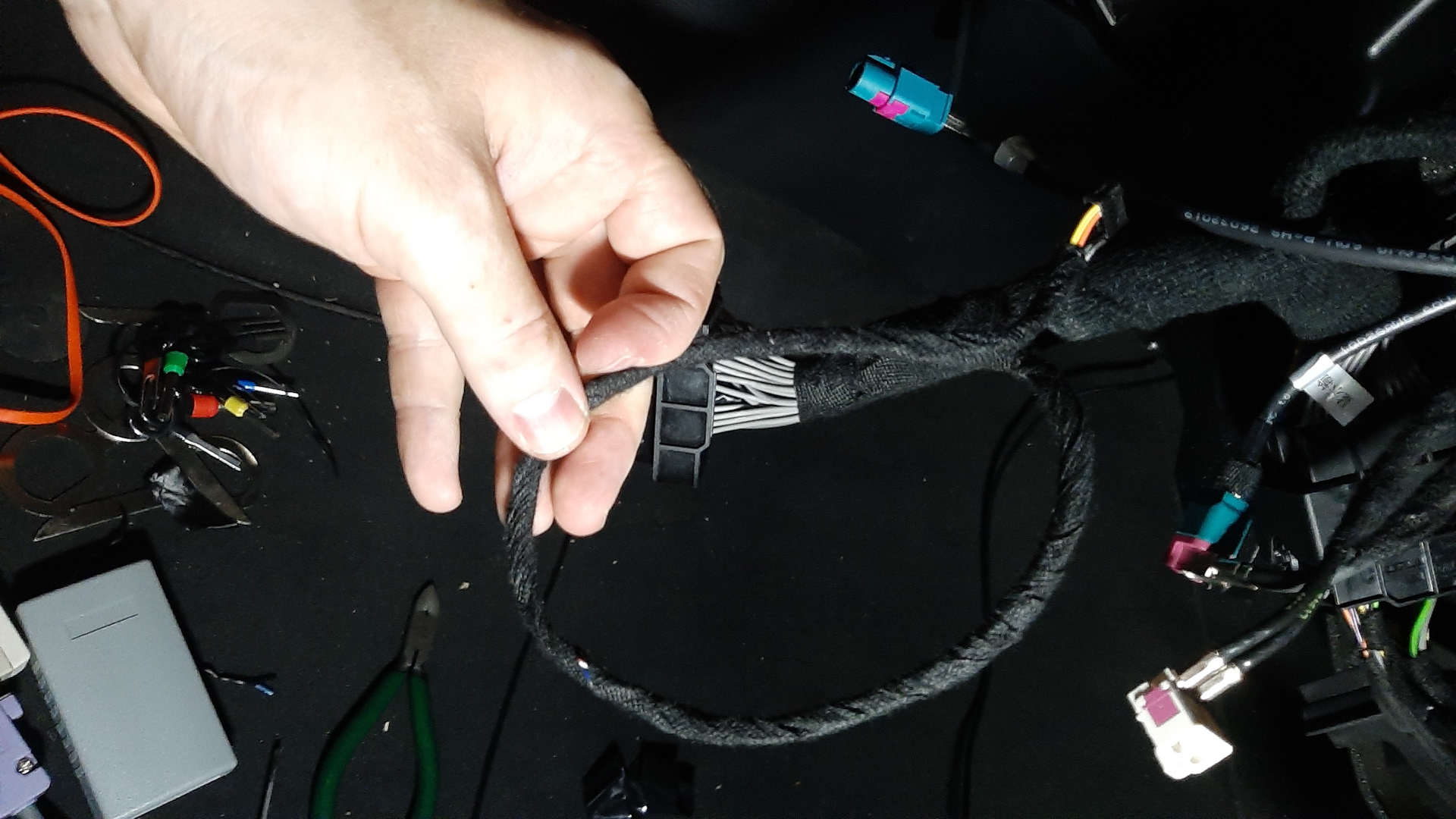

Теперь аккуратно обматываем тряпичной изолентой проводку до блока BT-Link. и приматываем к штатной косе.

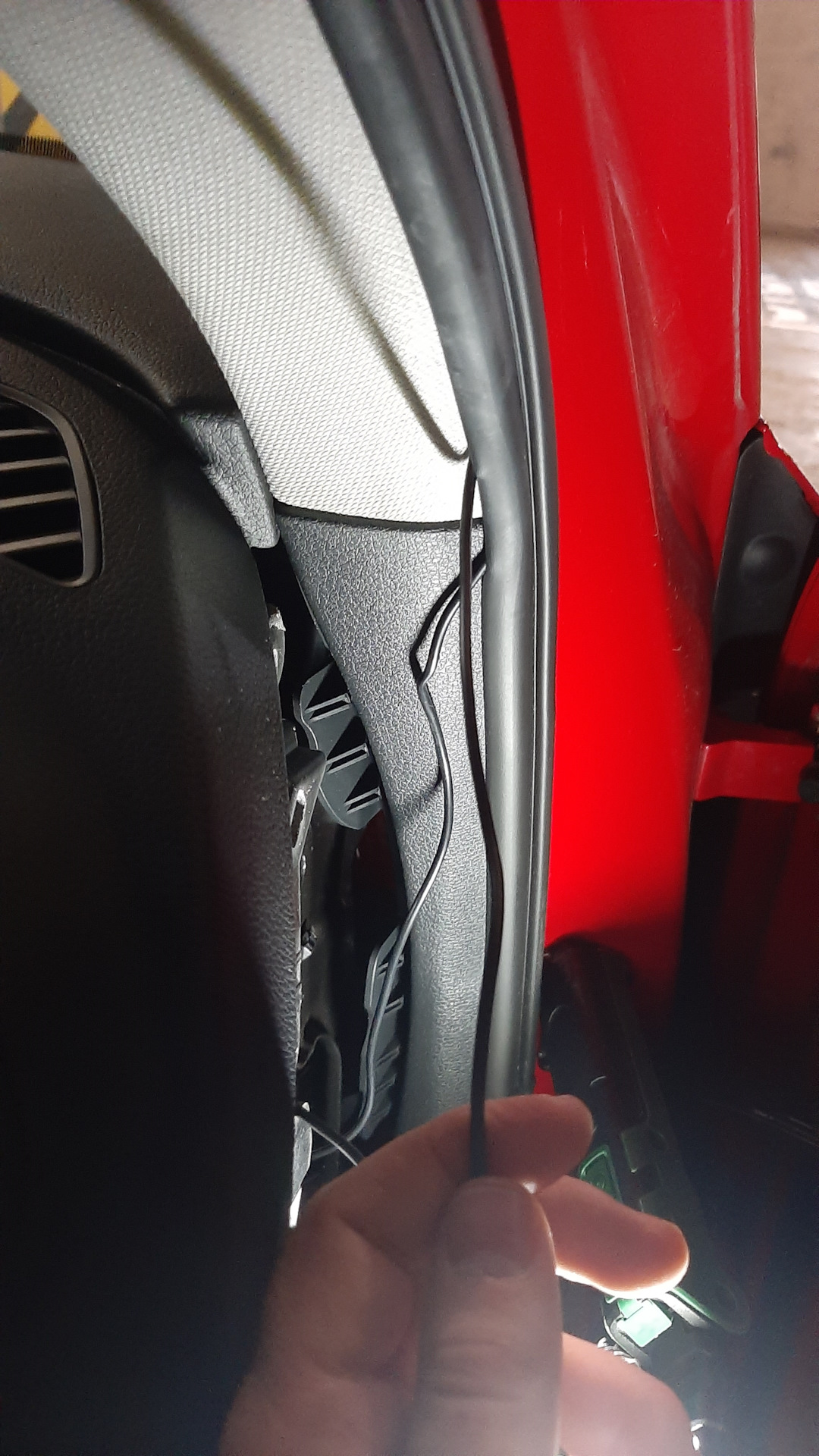

Протягиваем микрофон. Сначала крепим его возле зеркала заднего вида. Микрофон клеится на скотч с возможностью регулировки угла. Теперь запихиваем провод между обшивкой потолка и стелка, там есть зазор, провод легко туда проходит. Доходим до стойки немного отогнув стык накладки стойки пассажира и потолка пропихиваем за накладку стойки пассажира. Думаю понятно объяснил)

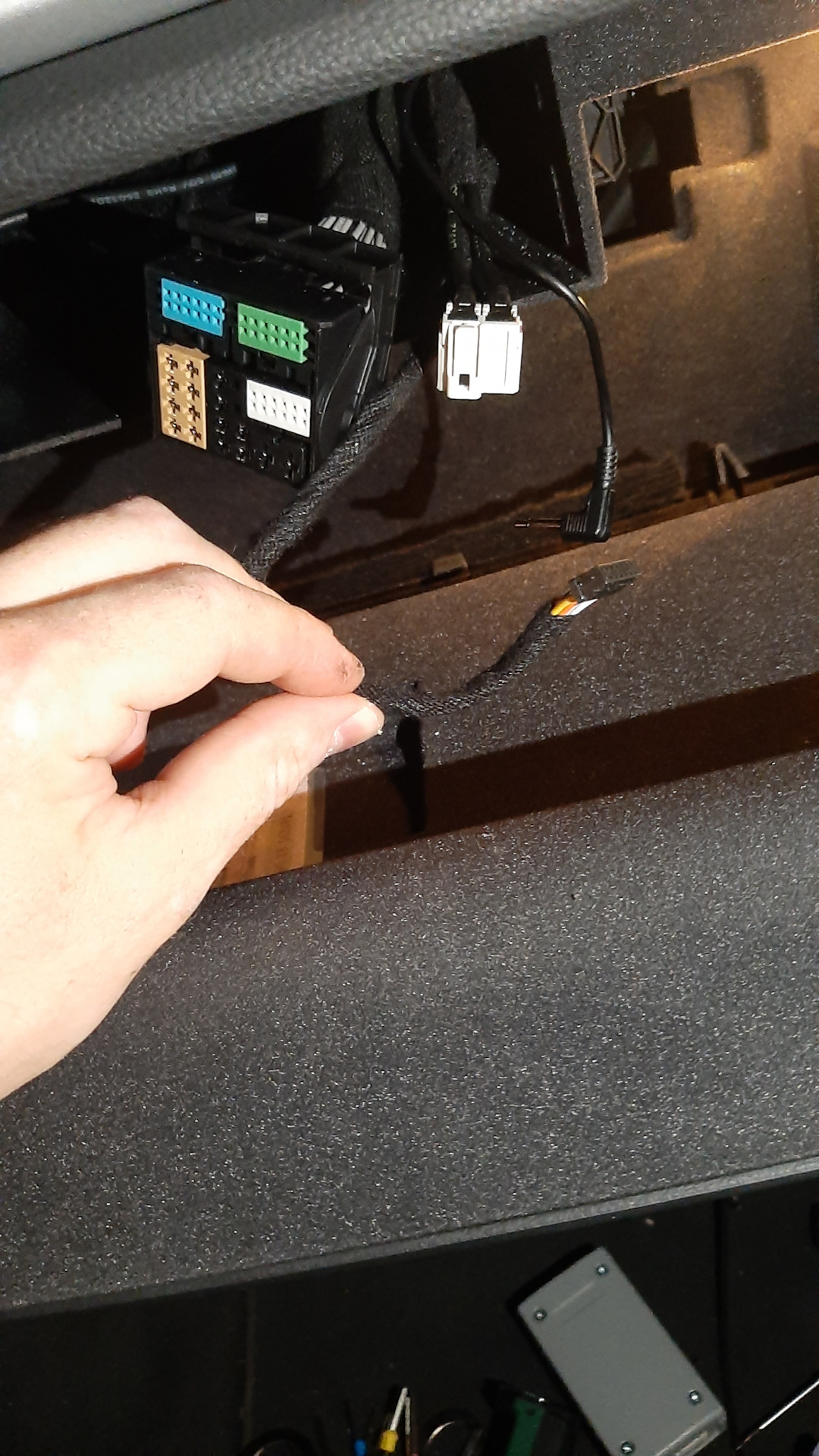

Конец микрофона с разъемом Jack3.5 протаскиваем в бардачок. Чтобы это сделать необходимо со стороны пассажира снять накладку сбоку, справа от бардачка.

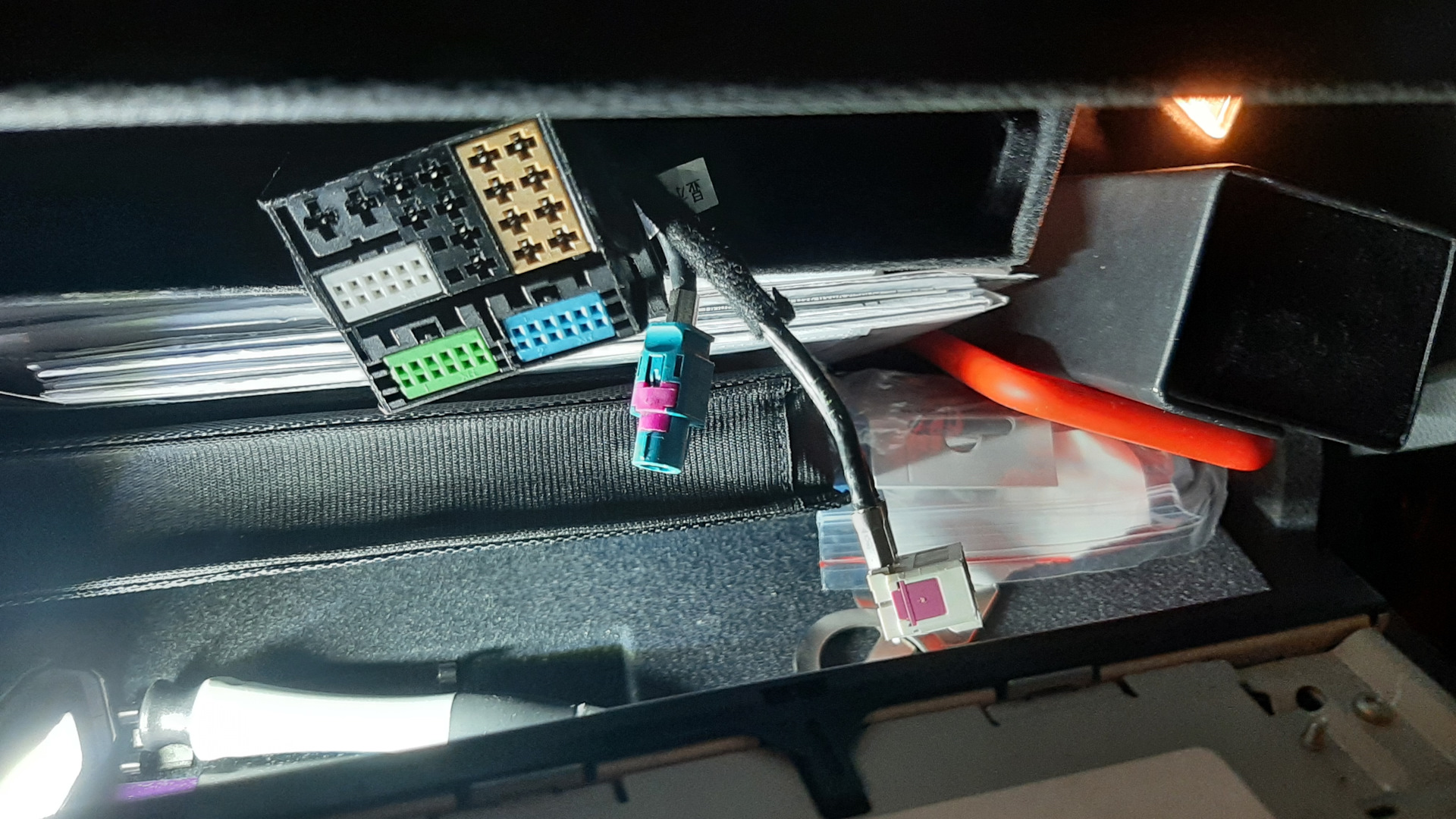

Теперь когда все готово, можно приступить к сборке. Ставим бардачок, вытягиваем все разъемы в нишу где живет блок Audi Multimedia.

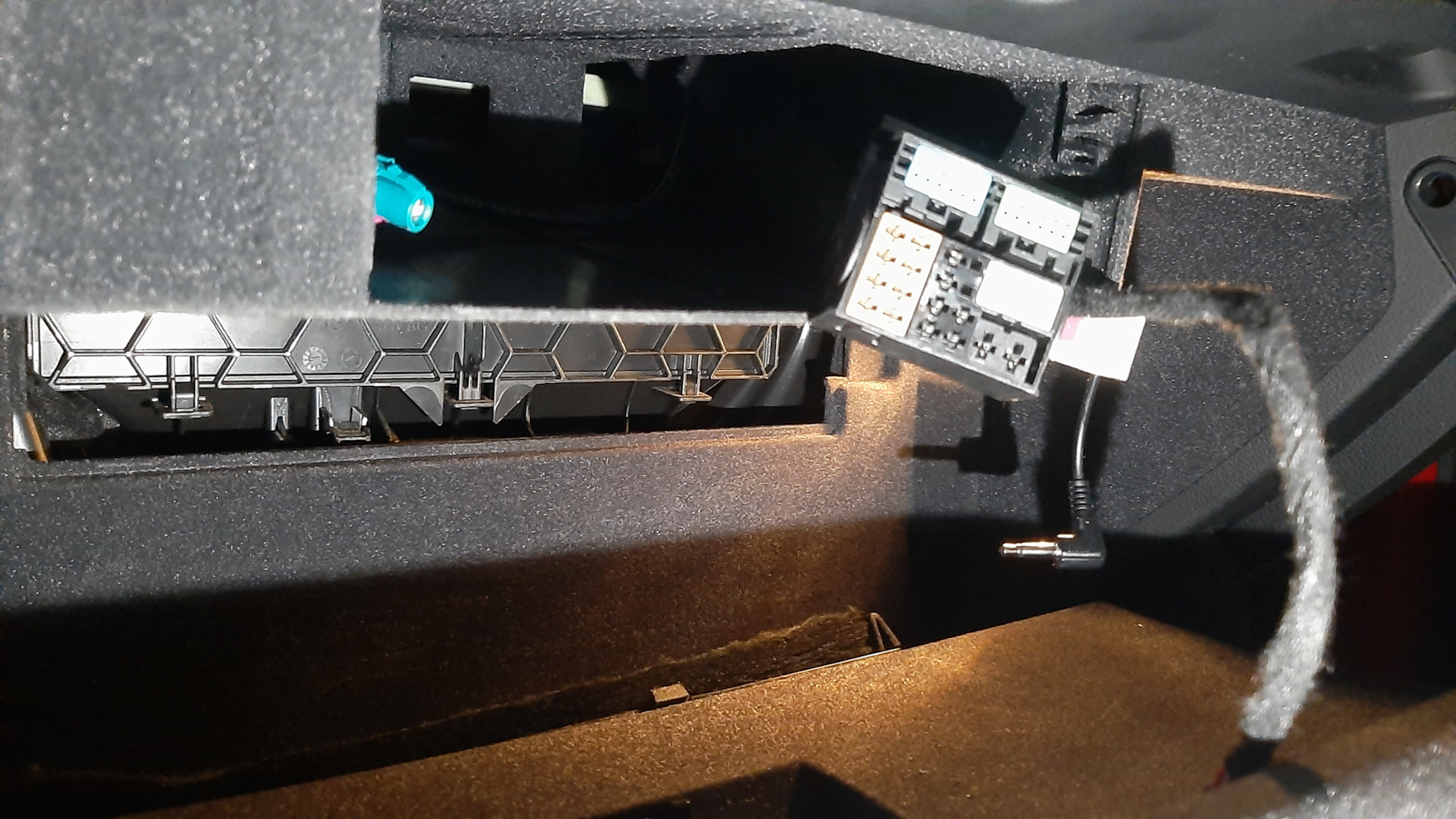

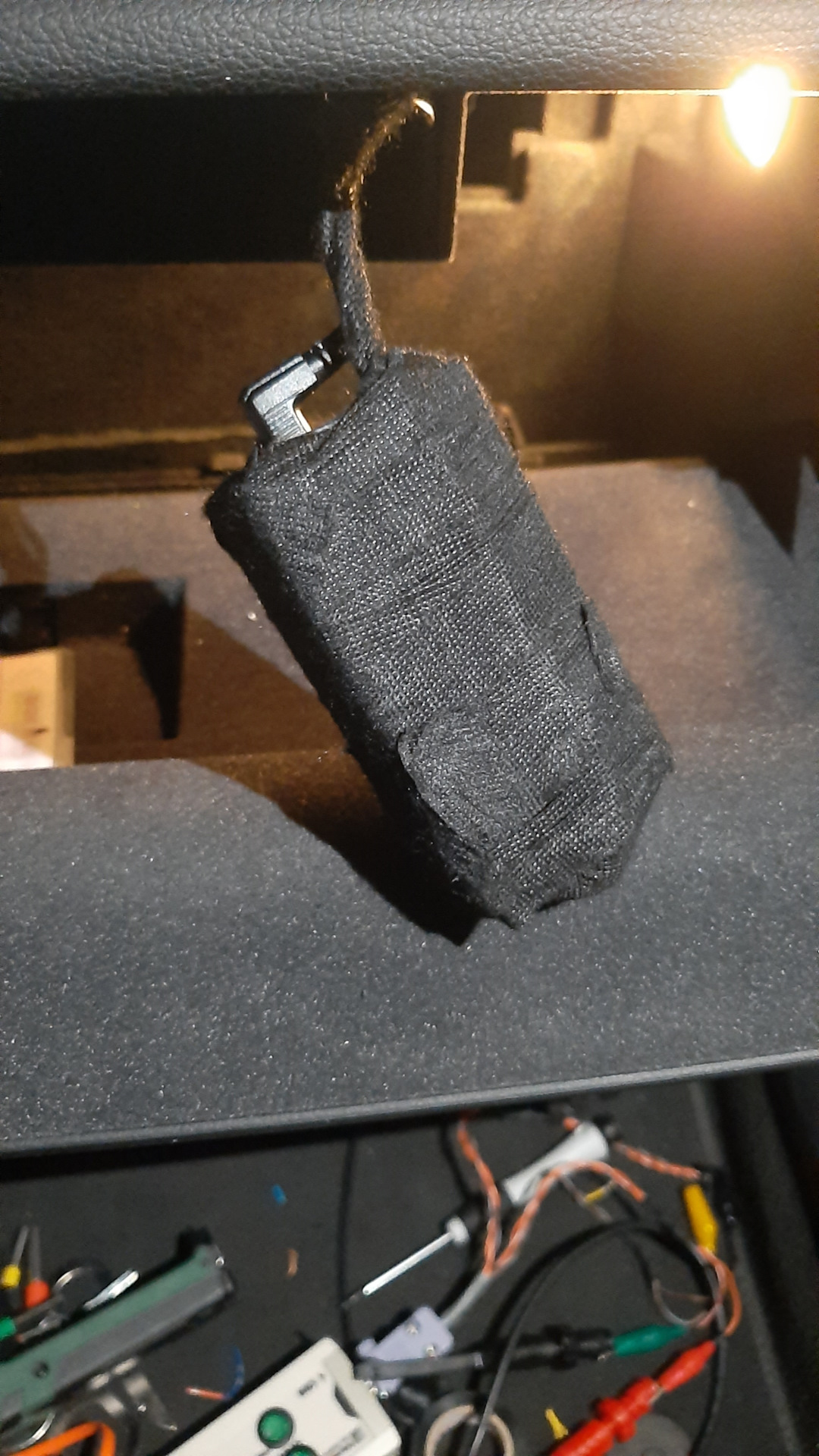

Сам блок тоже обматываем чем-то мягким на всякий случай, чтобы нигде не стучало о кузов или его детали. Модуль BT-Link прячется за бардачком или сбоку. Помните, я говорил про накладку сбоку бардачка, там есть достаточно удобное место для размещения блока. Его можно прикрепить к пластиковым деталям пластиковыми стяжками.

Теперь можно собирать вся в обратном порядке и запускать тестирование. Ниже будет видео как это все работает.
