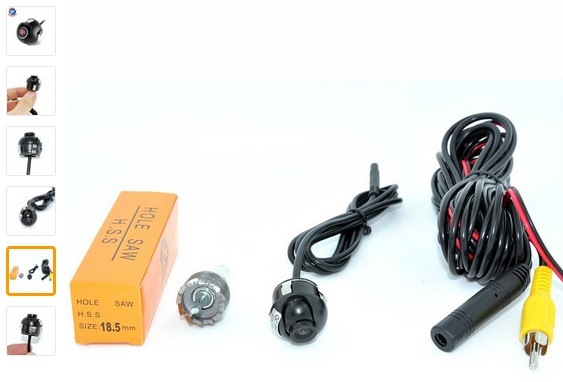

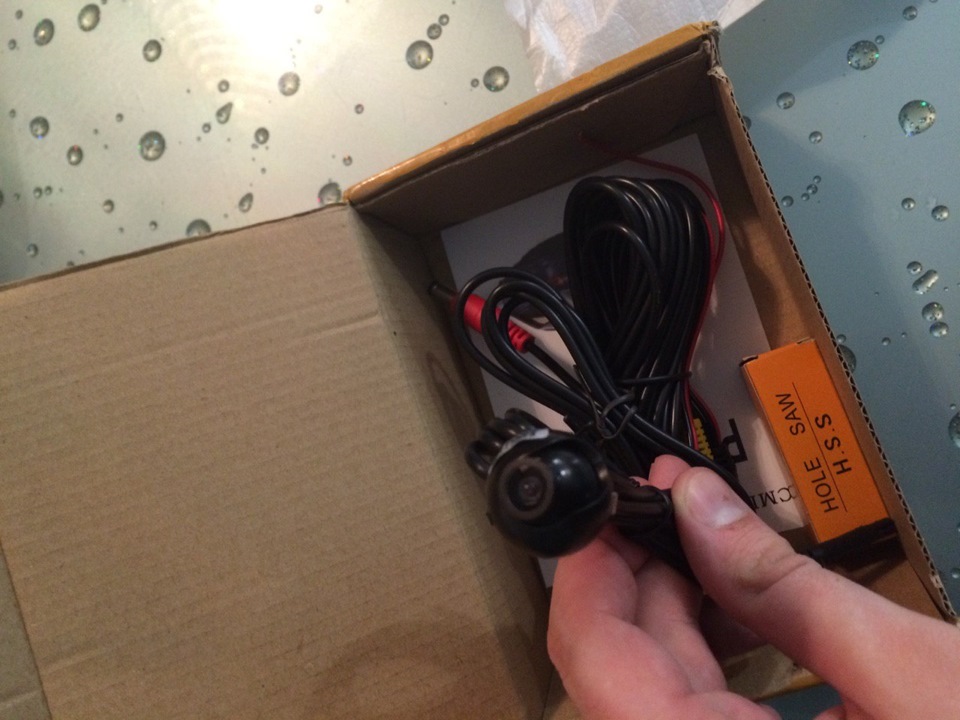

Всем привет! Наконец-то дошли руки до установки камеры заднего вида, очень хотелось, так как машина длинная, и парковать ее без парктроников и камеры бывает сложновато в городских условиях. Было приятно узнать, почитав некоторые БЖ, что проводка в багажнике уже присутствует в комплектации Active 2015 (Рестайлинг). Камера была выбрана "универсальная", так как удалось на нее посмотреть на другой машине до заказа. Качество устроило и возможность выставить ее так, как удобно (Хотелось, чтобы в результате был виден край бампера, и "сабля" не попадала сверху в кадр). Камера заказана на aliexpress.com (ru.aliexpress.com/item/Fa…front-view/951487906.html).
Посылка шла ровно месяц.

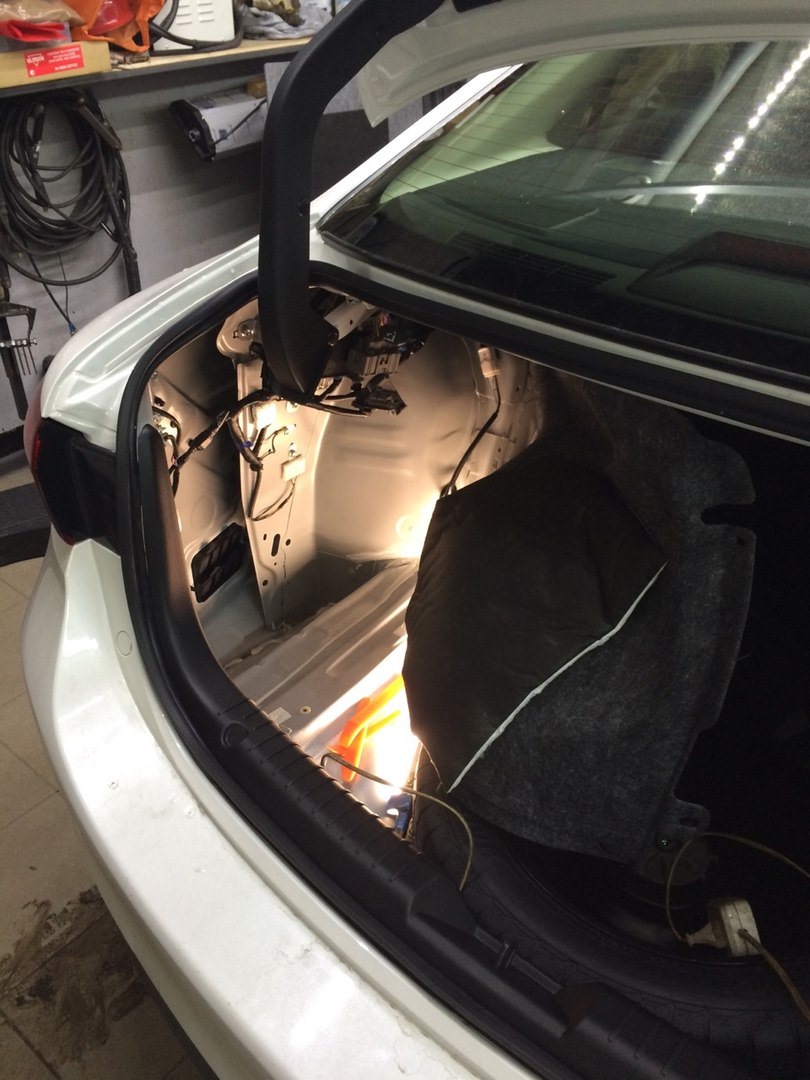

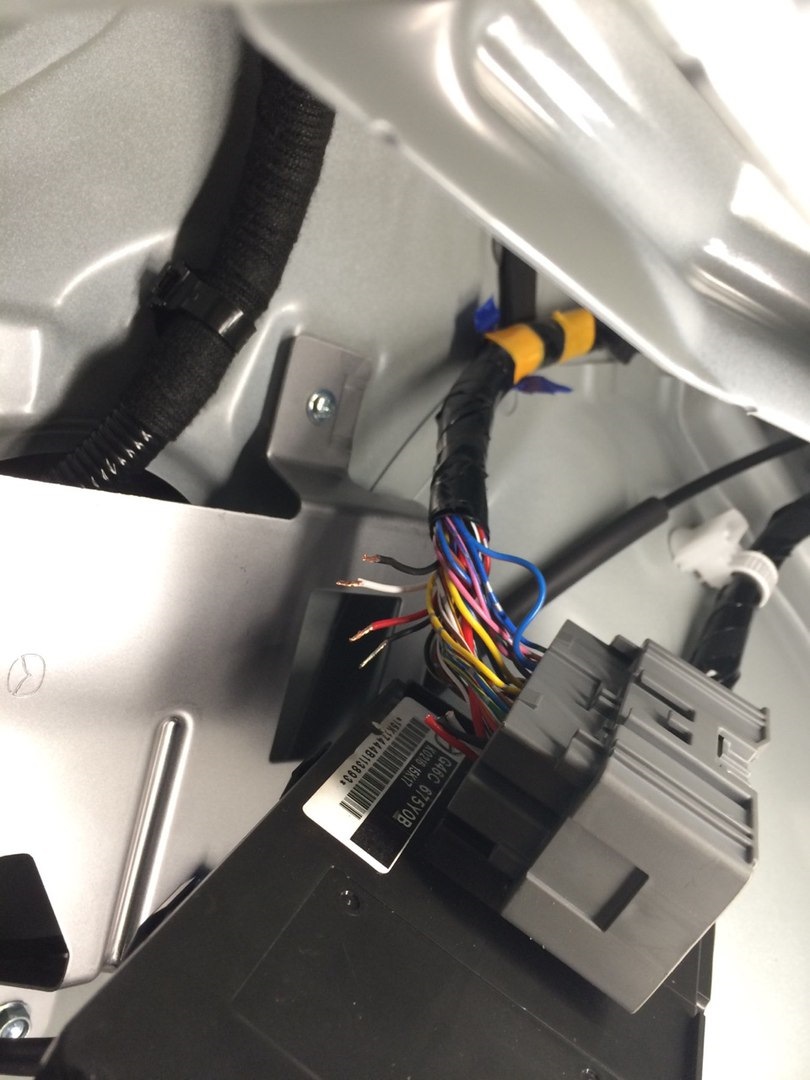

Блок находится в багажнике слева под обшивкой. Достаточно снять несколько клипс на левой мягкой обшивке, чтобы вывести ее из-за порога багажника.

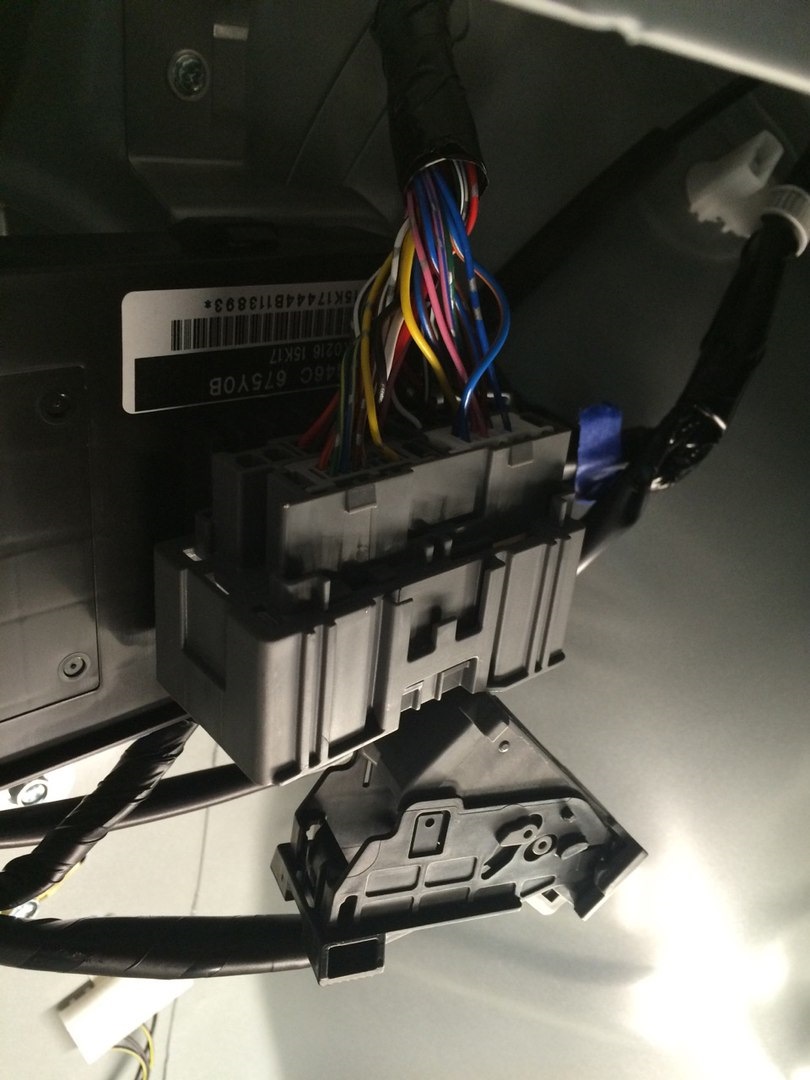

Сам блок:

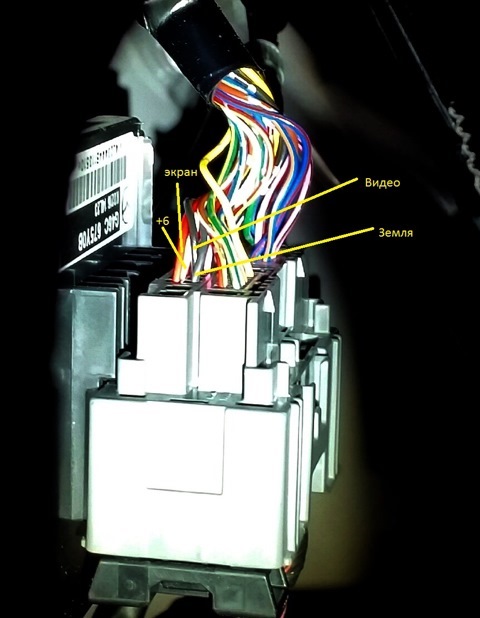

Провода: черный — центр видео, красный — экран видео, белый — (+6в), черный матовый — земля.
Так как сама камера 12B, подключал ее через конвертер напряжения (6В-12В). Тоже заказан с aliexpress.com (ru.aliexpress.com/item/1p…-step-up/32340934616.html)
1psc XL6009 DC-DC
После подключения камеры необходимо скинуть клемму аккумулятора. (А лучше скинуть ее до начала всех действий с проводкой). Скидывать обязательно для того, чтобы ШГУ определило наличие камеры.

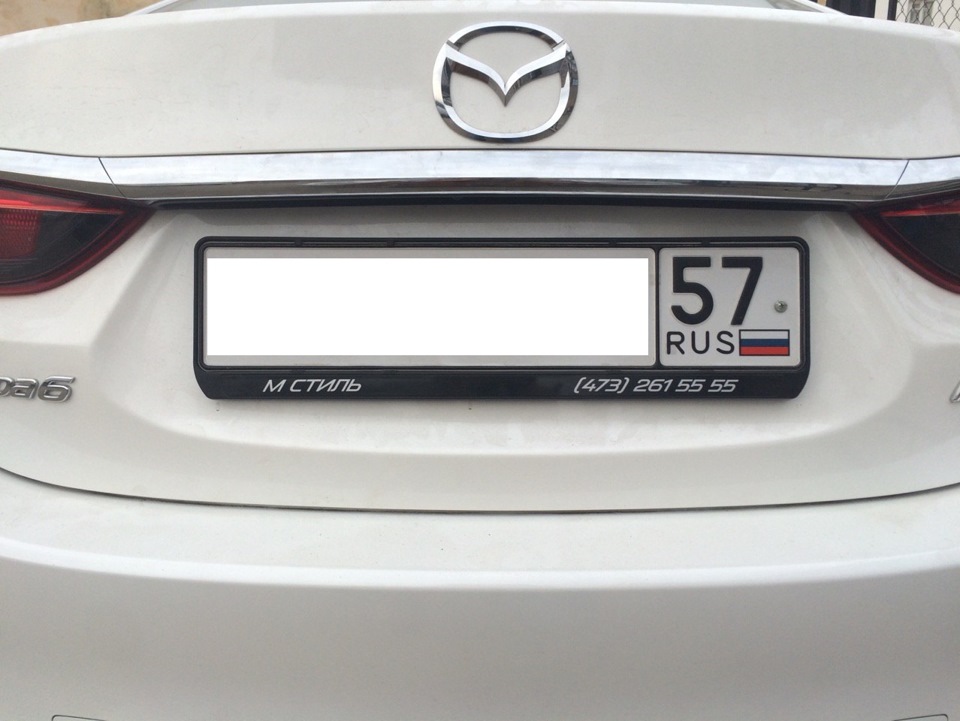

К сожалению нет фоток того, как снимали "саблю", сверлили отверстие и ставили обратно. "Сабля" крепится по краям хитрыми металлическими защелками, с которыми пришлось потом повозиться, чтобы не было люфта после установки.

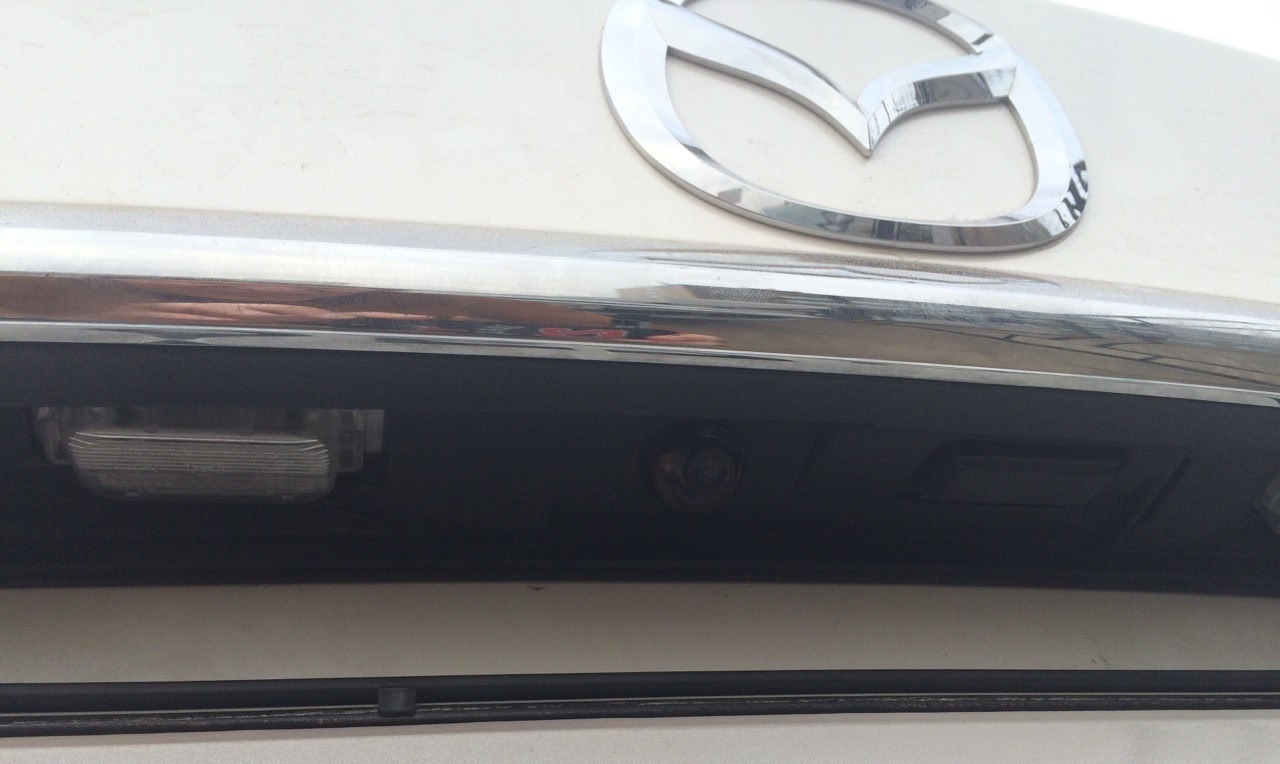

Из-за того, что камера универсальная, пришлось долго ее выставлять. Данная камера практически не видна, если ровно смотреть на крышку багажника.

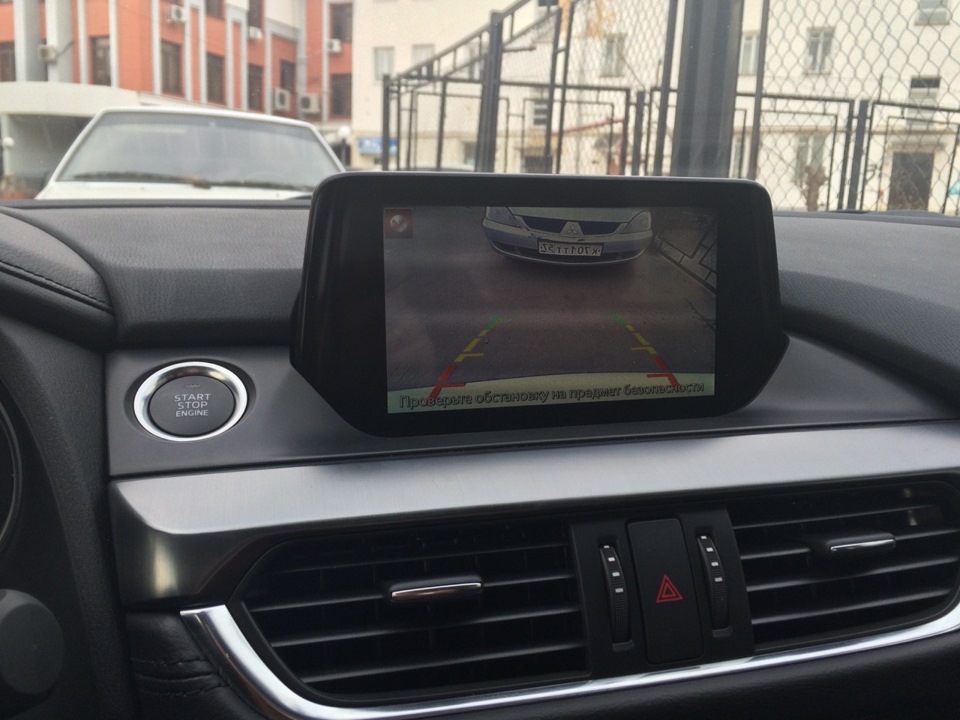

Помех и задержек не обнаружено.
Comments 52
Здравствуйте! Если не перекусывть, а просто врезатся, как считаете, будет работать? У меня мазда 6 2013г. блок есть, правда цифры отличаются.
Добрый день!
Не могу сказать, делал друг.
Это было 9 лет назад!
Всем привет!
Решил поменять, заводскую камеру с низким разрешением на Мазде 6gj, на камеру с высоким разрешением. У меня вопрос, смогу ли я просто подключиться к старым проводам определив полярности и провода изображения. Или все равно там надо что то переделать?
Спасибо!)
Подключил по тому же принципу от преобразователья, на камере были наводки, подал питание на камеру с фонаря заднего хода наводки пропали. Собрал авто и камера перестала работать( сталкивался кто с таким?
Может кто в курсе, такая врезка в разъем в багажнике возможна на доресте? Мафон вытянул — фишка подключения камеры не задействована но в разъеме в багажнике нужные провода в фишке есть.
подскажите, пожалуйста, если камера на 12 V, откуда брать питание? можно ли без конвертера и реле обойтись?
От фонаря заднего хода
От заднего фонаря не пойдёт, проверял на мазда 6 рест, автор все написал схема рабочая

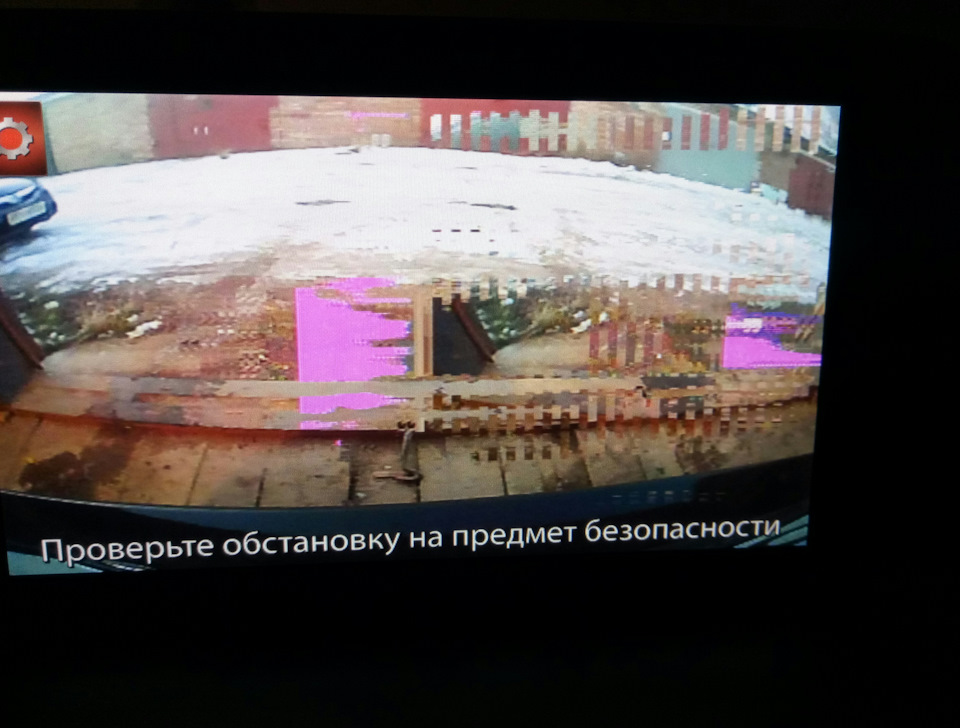

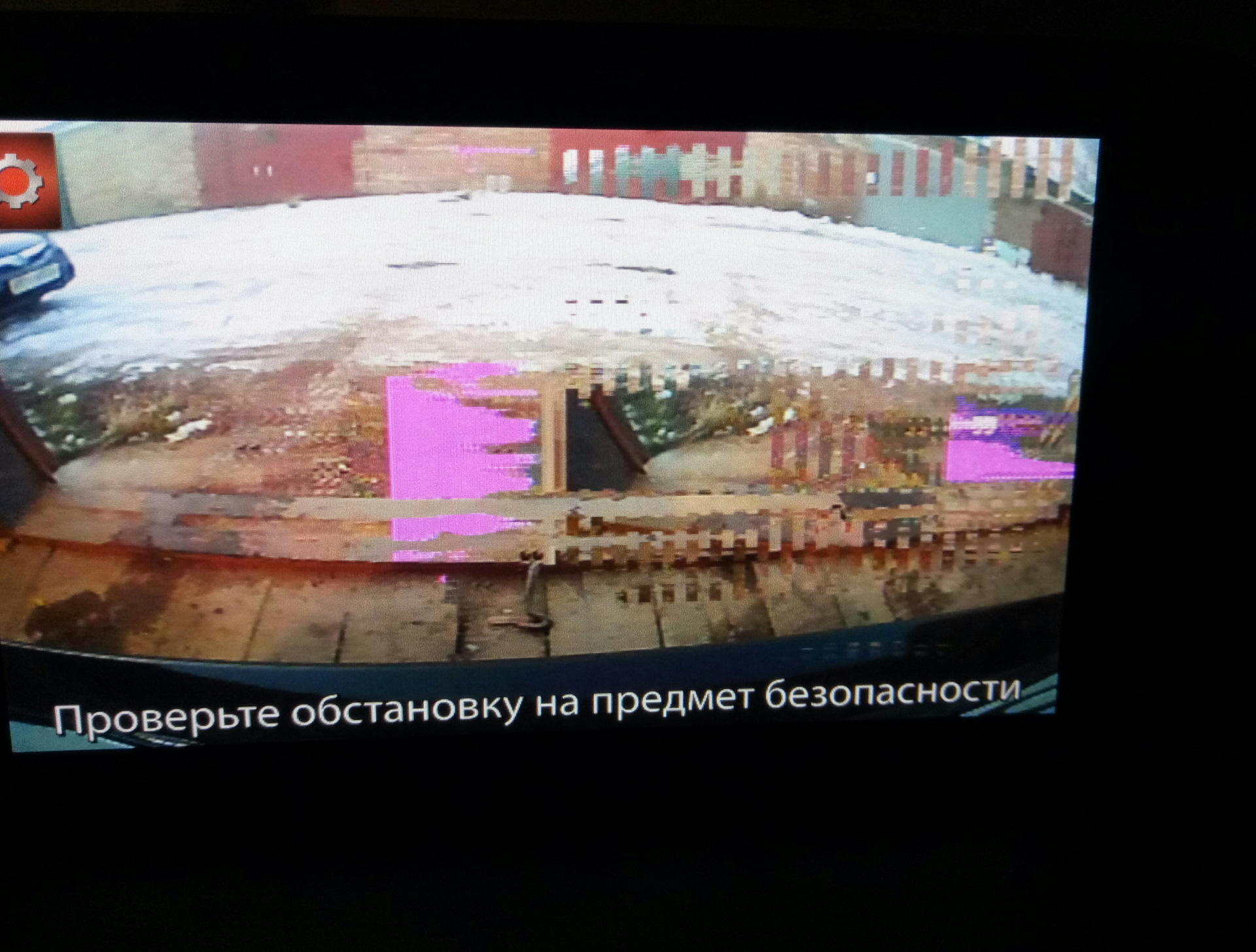

Полгода мучаюсь, думаю выкину камеру. Может кто подскажет почему так. Камеру проверил отдельно на телевизоре, всё отлично, затем сразу после установки в машину вроде тоже нормально, один раз нажал на тормоз и все изображение как на фото. проводку всю проверил, +6 отдельный провод от головы, видео пробовал и по штатной проводке и попробовал протянуть отдельный провод с комплекта камеры. Подскажите, куда копать?
А камера у вас на 6 или на 12 вольт?
Установил камеру с Али на 6В. Vital1c писал, что не надо ничего резать. В этом коннекторе все четыре провода закорочены, его необходимо разобрать. Но! С него можно взять только два провода, это видеосигнал центр и видеосигнал экран. Массу с него брать нельзя, не знаю по какой причине, но это не земля, работать не будет. Берите с корпуса. Также +6 на белом проводе нет. Его пришлось тянуть с ГУ. Распиновку могу подсказать. В итоге я протянул только один провод с питанием от ГУ. Почему то камера ни в какую не хотела заводиться, пока +6 не пришло именно С ГУ. Подавал отдельное питание с адаптера, но камера не работала ни в какую. Подробней отчет напишу в своем блоге позже.
Кто будет подключать камеру через реле на 6V, +12 вольт нельзя брать с ACC, ГУ забывает камеру после повторного запуска двигателя.
надо брать постоянные +12. Во всяком случае у меня так было.
Кто подскажет, Машка 2017 г 2 литра актив, можно подключить камеру в багажнике с левой стороны? Не разбирая ГУ.
Решил как то проблему?
Да решил, купил камеру 6 вольт и переходник прокинул провода от ГУ, все робит качество норм, не каких глюков не замечено
Я взял питание с серого провода, на белом 6в не нашел
А по точнее можно какой серый провод? Там белый, красный, чёрный, и чёрный матовый .
А зачем преобразователь напряжения, если можно обойтись обычной релюшкой?
А как обыкновенной релюшкой это сделать?
Такая же ерунда. Машина 17 года и при подключение камеры, на проводах нет 6 вольт. Может кто подскажет почему.
Всем привет! Помогите пожалуйста советом. Мазда 6. 2017 год. Пробовал подключить 6 вольтовую камеру по указанному в этой статье методу. Ничего не вышло. Выяснил, что при включении задней скорости на белом проводе вообще нет напряжения, впрочем как и на остальных трёх. У кого такая-же проблема, отзовитесь! Может в модели 2017 надо для начала включать программно?
Здравствуйте, извините может я чучуть не в тему но всеровно спрошу, может кто подскажет как подключить камеру на не оригинальную магнитолу, вот сама камера { s.aliexpress.com/JZZzaMjE
(from AliExpress Android) } а вот магнитола
s.aliexpress.com/mMzaeeUb
(from AliExpress Android) проблема в том что я ни разу не подключал камеру в машыну, я понимаю что от лампочки заднего хода берут питание, но какие провода по цвету не знаю там же фишка на стоп подключается, и плюс я ету статью прочитал тут не от фонаря показано а с блока, как правильнее сделать подскажите пожалуйста
более похабного подсоединения не видел!
Вверно, при том что резать ничего не надо, чуть ниже, в оплетке, которая идет к фонарям, находится коннектор с этими проводами, только провода в этом коннекторе закорочены. Нужно просто достать провода из коннектора и подключить камеру к ним.
Не совсем так
ну я сделал именно так
Питание 6v всё равно с серой фишки брать надо! Это если камера на 6v, если же на 12v тогда другое дело
У меня камера на 6в, все подключил к этим 4 проводам, все работает
А Машка кокого года?
sashokkkkkkk
Питание 6v всё равно с серой фишки брать надо! Это если камера на 6v, если же на 12v тогда другое дело
А где там серая фишка?
На фото! Большая серая фишка!
А плюсовай 6 вольт какого цвета?
Белый
sashokkkkkkk
На фото! Большая серая фишка!
Белый провод?
Да
Vital1c

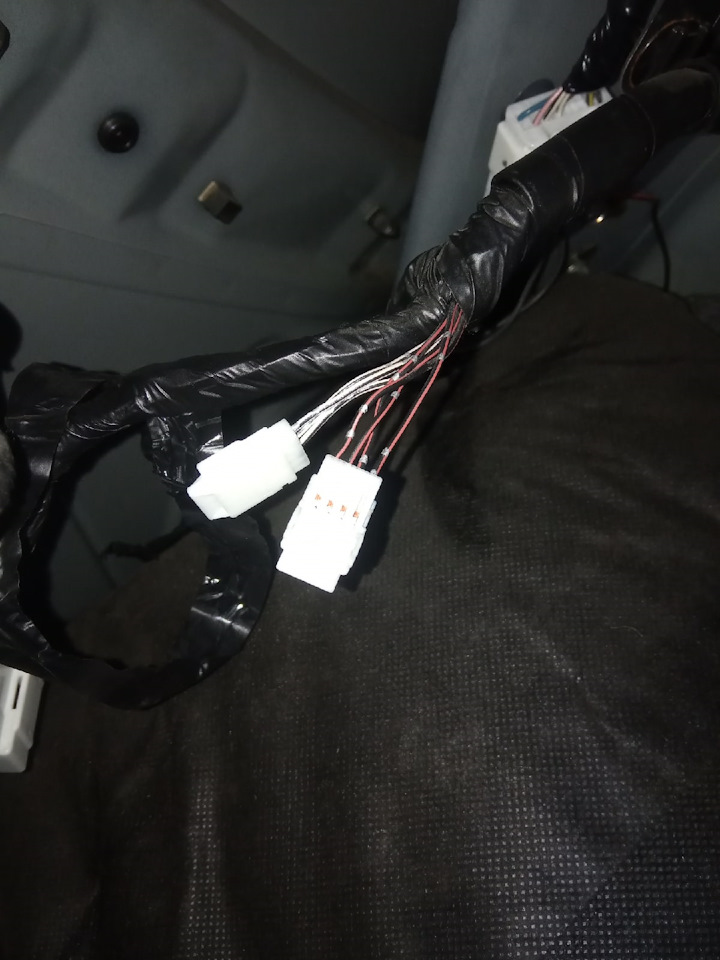

Вверно, при том что резать ничего не надо, чуть ниже, в оплетке, которая идет к фонарям, находится коннектор с этими проводами, только провода в этом коннекторе закорочены. Нужно просто достать провода из коннектора и подключить камеру к ним.
Какой именно коннектор?
Vital1c
Вверно, при том что резать ничего не надо, чуть ниже, в оплетке, которая идет к фонарям, находится коннектор с этими проводами, только провода в этом коннекторе закорочены. Нужно просто достать провода из коннектора и подключить камеру к ним.
Вот какой из этих коннекторов нужно разбирать?
sashokkkkkkk
более похабного подсоединения не видел!
Как правильно, подскажите?
В личку
Ну и мне тоже расскажите, если можно)
В личку
…
Привет, а камера зеркальное изображение выдает? Заказывал себе такую же, чтоб было невидно под саблей, оказалось что камера не заднего а переднего вида! Изображение не зеркальное, разметки нет((
P.S. по твоей ссылке тоже есть фраза "front-view".
Камера выдает зеркальное отображение. Ссылку дал правильно, другой на этот товар быть не может, но у китайцев при заказе нужно выбрать в разделе "Цвет датчика" — Rearview (заднего вида), потому что Front — передняя и без разметки. Фронтальную лучше не ставить, ориентироваться будет тяжело, так как нужно зеркальное отображение.
Как ночью? Нормально видно?
Видно хорошо, так как света от заднего фонаря достаточно. Камера справляется со своей задачей.
А 12в на этом блоке нету? А то мне камера пришла, а конвертор где-то пропал в Финляндии
Есть — на фонари заднего хода, но питание будет только при включении задней передачи, а нам нужно постоянные 12В, для инициализации камеры при запуске.
А я не понял как к этому блоку подцепляться и пришлось тянуть провода к голове))
Хороший и познавательный пост
Супер, молодца. Мне салон при покупке сделал подарок в виде камеры, поэтому если бы не было — то тоже бы сам поставил. Думаю только все равно камеру дополнить парктроником — пусть тоже будет. Хотя к камере уже привык.
Мне дилер в Мск обещал в подарок камеру, если бы я купил коричневую машину, у них до НГ две оставалось. Думаю, что камеры пока мне будет за глаза…
