Прошлой записи писал о покупке ламп освещения поворота www.drive2.ru/l/9114776/ сегодня поменял лампы, вот что вышло.
После выключения поворотника лампа подсветки поворота продолжает гореть где-то около 15-20 секунд.
Схему набросаю чуть позже. Как ужу писал в схеме использованы 2 реле заднего омывателя ВАЗ-2108, 1 пятиконтактное реле ВАЗ-2108 и 4 диода.

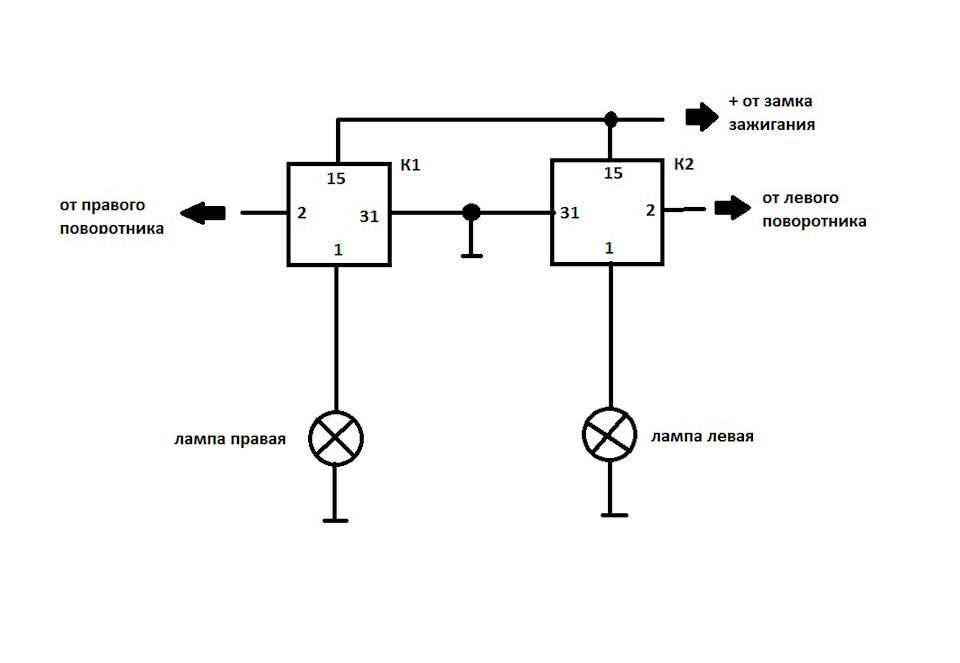

Сегодня добавляю схему подключения
Схему набрасал без включения ходовых огней, только подсветка поворота
К1 и К2 реле омывателя заднего стекла ВАЗ-2108
Если использовать реле 726.3777 (аналог 454.3747) то при включении поворота лампа подсветки поворота выключится через 5-10 секунд после выключения поворота.
Если использовать реле РАЛД.09.3747 то пампа подсветки поворота выключится через 5-10 секунд после включения поворота.
Время 5-10 сек. можно увеличить разобрав реле изменить времязадающие резистор и конденсатор.
Обозначение контактов есть на самом реле
Comments 43
толку от этих поворотников 0
они нихера ее освещают.
эти системы работают для освещения пешиходов и работают при системе поворота ближнего света, а птф будут работать-лишь бы светить!
Каждому своё, если есть место для ламп значит должна гореть. А насчет освещения поворота мне помогает ночью в узких дворах где наставлено машин чтоб не зацепить ничего, ведь машина как уже говорил не раз корова не поворотливая. Да и свет зависит от ламп, гавно будет светить гавно. А Птф меня устраивает в тумане мне их хватает, а насчёт освещения дороги вообще не парюсь у меня 4 ближних и 4 бальних в линзах.
А что это за птф такие? С какой машины? Можно подробно описать название? Давно задумки были так сделать, заранее спасибо
а предохранители нужны?
Ничего что реле разные?
Реле встали в штатные места в блоке?
Разные реле работают по разному, описано выше. Штатных мест там нет просто пустые ячейки.
В ячейках контакты совпадают или штекера под реле брать?
Там пустые ечейки, я брал штекера ВАЗ под реле
Надеюсь когда нибудь руки дойдут о этого, а пока в закладки+
Гениально)
привет подскажи подробнее как что подключать мне надо поворотный свет сделать и все, зачем 3 реле и куда ставить диоды и как, а то я в этом профан! спасибо
Третье реле у меня для переключения с ходовых на переключение подсветки поворотов.
Схема из 2 реле как раз для включения подсветки поворотов.
я с диодами не понял какие и куда?!
Лампа диодная с цоколем T20 какая нравится вариантов тма. Поключаешь по схеме выше вместо лам.
ааа это лампа а я думал диод какой то в схему вставлять надо
crisis1987
привет подскажи подробнее как что подключать мне надо поворотный свет сделать и все, зачем 3 реле и куда ставить диоды и как, а то я в этом профан! спасибо
Да и сначала надо туманки менять на такие
Так я купил такие как у тебя теперь со схемой не могу разобраться
Так там в каждой противотуманке по 2 лампы, Н3 это лампа противотуманки, и лампа с цоколем T20. Вот к ней у подключай, а схему как еще проще нарисовать?
а видео где нибудь есть?
Видео чего?
Как это все работает снаружи
crisis1987
Как это все работает снаружи
Видно плохо, потому что у меня подсветка поворота работает только при включении ближнего. без ближнего горят как ходовые начало видео.
ок спасибо все купил еле эти релюхи нашел, буду ваять себе тоже!
а я габариты вытащил и туманки как дхо включаю. подсветка поворота вроде с рождения работает на включение поворотника
На цефириках подсветка поворота понятно работает, а вот на максах ее изначально нет у них другие противотивотуманки стоят.

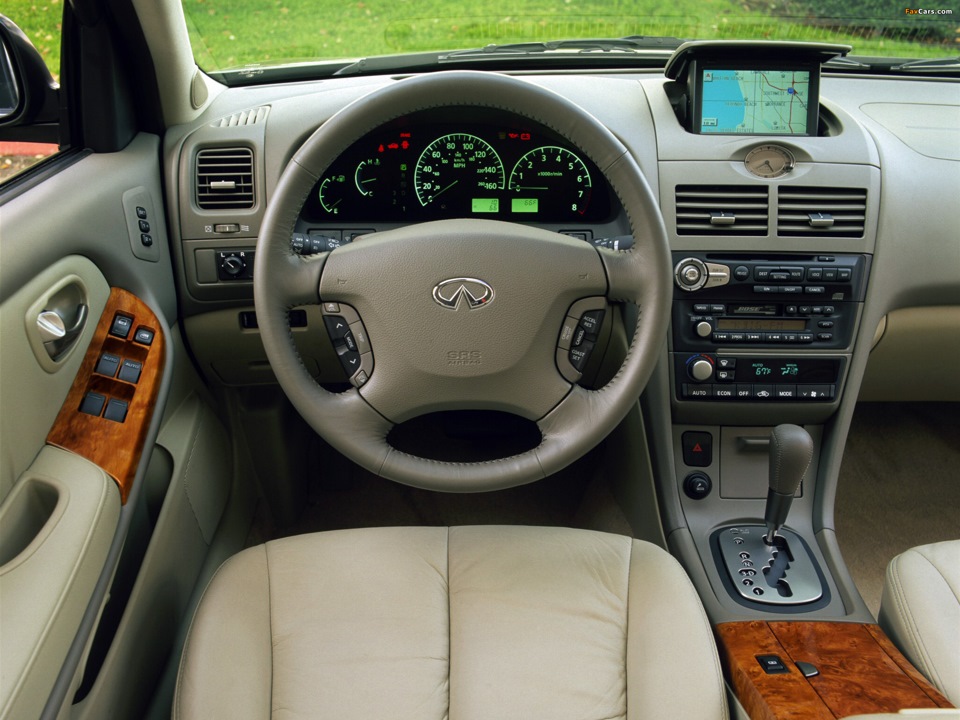

интересная фигня)) мне покоя не дают кнопки открывания багажника и бака как на теанах
А что там особенного на тианах на максе тоже все с кнопок открывается. Вообще если макса и цифирика скрестить по опциям получится финик
у меня крючки под сиденьем. а кнопки я увидел на максах после 03 года
Я думаю все возможно поставить. Я вот себе хочу зеркала от цифирика с электросладыванием.
я всегда думал что цефиро это детище макса. получается что то есть на одних, что то на других. www.drive2.ru/r/nissan/1623663/ у это парня цефиромакс
Почему цефиромакс?
кнопки стоят и зеркала складываются. там судя по салону полный фарш с трех комплектаций
До полного фарша задней шторки не хватает и памяти на сиденья. Полный фарш у финика + мотор 3 литра и 3,5 литра
финика не разу не видел, тока на картинке и черного и то в новосибе на продаже еще 6 лет назад.
mr-Shkoda
До полного фарша задней шторки не хватает и памяти на сиденья. Полный фарш у финика + мотор 3 литра и 3,5 литра

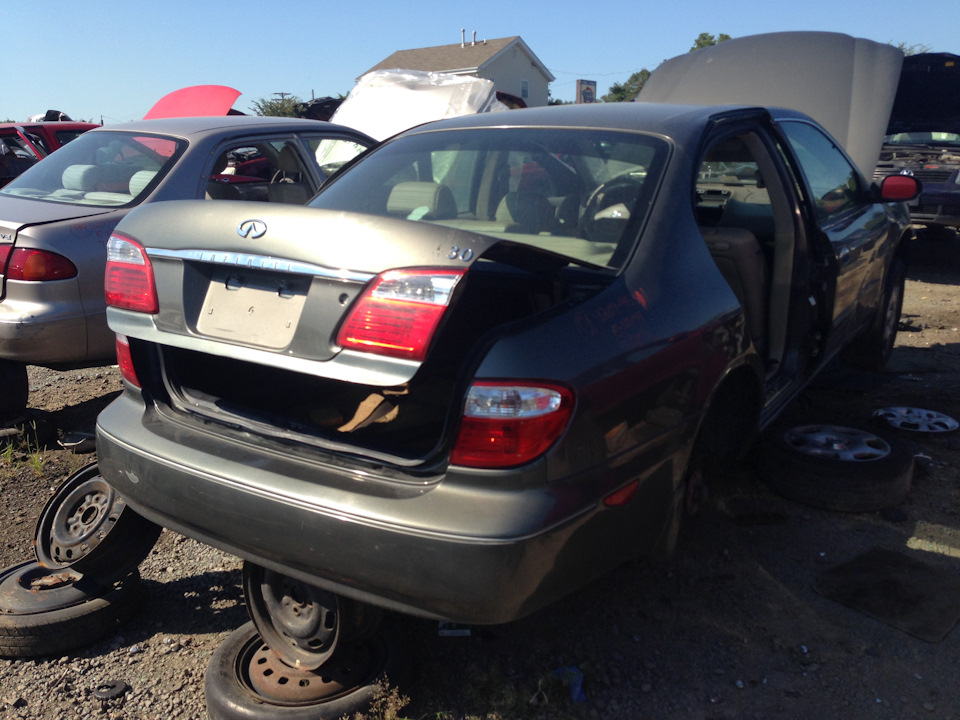

I30&35 тоже по разному комплектовались. На одном что то есть, на другом может не быть. Последний раз два I35 рядом стояли на разборке. Разницу видно сразу. Пересмотрел их много за полгода.
mr-Shkoda
На цефириках подсветка поворота понятно работает, а вот на максах ее изначально нет у них другие противотивотуманки стоят.
Привет.то есть штатной проводки под бокосветы у тебя нет я так понимаю?а можешь полную схему нарисовать как из подсветки поворотов переключается в дхо?
К реле ближнего и к реле противотуманок это на плюсы этих реле?
Где появляется плюс при включении туманок и ближнего
Понятно.спасибо
mr-Shkoda

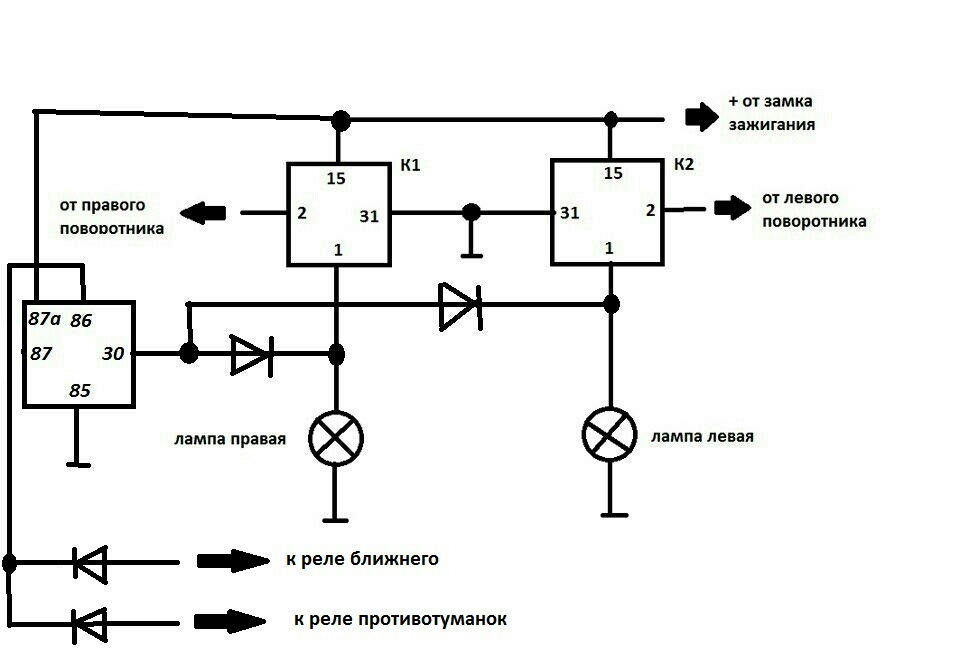

Привет! Это полная схема того как у тебя подключено?
Да. Полная схема с 3 реле
