Для тех кто хочет сделать AUX в штатной магнитоле Audi concert cd

Итак, как только купил машину сразу решил, что надо что то делать с магнитолой, потому что постоянно записывать диски не вариант. Было 3 решения этой проблемы:
1. Заменить магнитолу на Alpine или Pioneer, пока для меня дороговато.
2. Установка Yatour или подобных аналогов, тоже дороговато
3. Выпаять себе AUX из штатной магнитолы, но надо делать эмулятор cd-changer'а. Решение хоть и потяжелее чем предыдущие, но по цене меня все устроило. Поэтому выбрал вариант.

После того как определился, начал штудировать интернет на наличие информации. Русскоязычные нашел только 2 записи, которые подробно расписаны, но и там есть нюансы. В основном работал с англоязычными ресурсами, в конце дня мне уже было привычнее читать на английском, чем на русском=). Для того, чтобы люди которые хотят сделать себе тоже самое, не парились в изучении этой информации, постараюсь все расписать по порядку.
Ну, начнём)
1. Нам необходимо приобрести Arduino, либо Nano либо Mini. Я купил Arduino Nano, так как там уже имеется usb разъем для программирования.

2. Далее нам надо залить код в Arduino. Для этого надо скачать с сайта среду разработки Arduino IDE (www.arduino.cc/en/Main/software)
Ссылка на скачивание файла: disk.yandex.ru/d/FR6u3QxJ12MEPw
Листинг программы:

/*

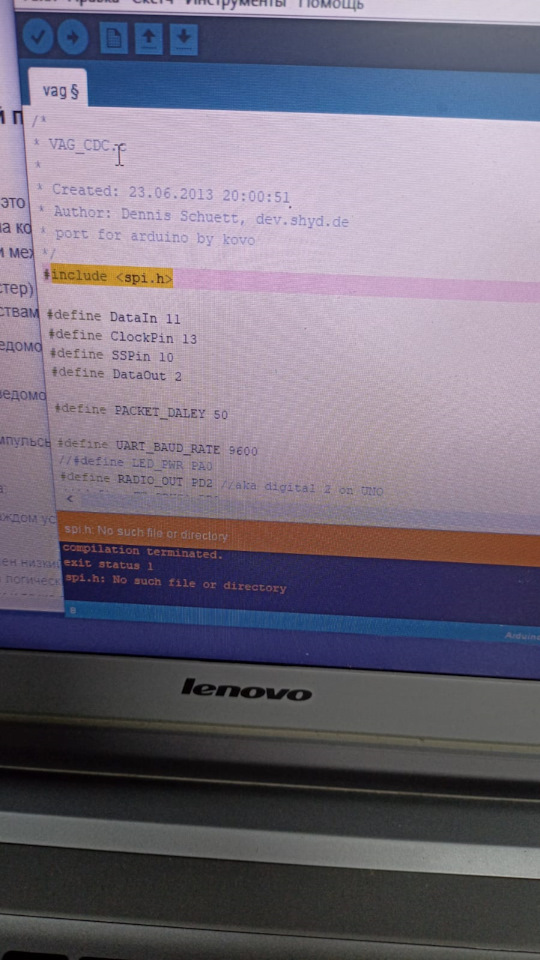

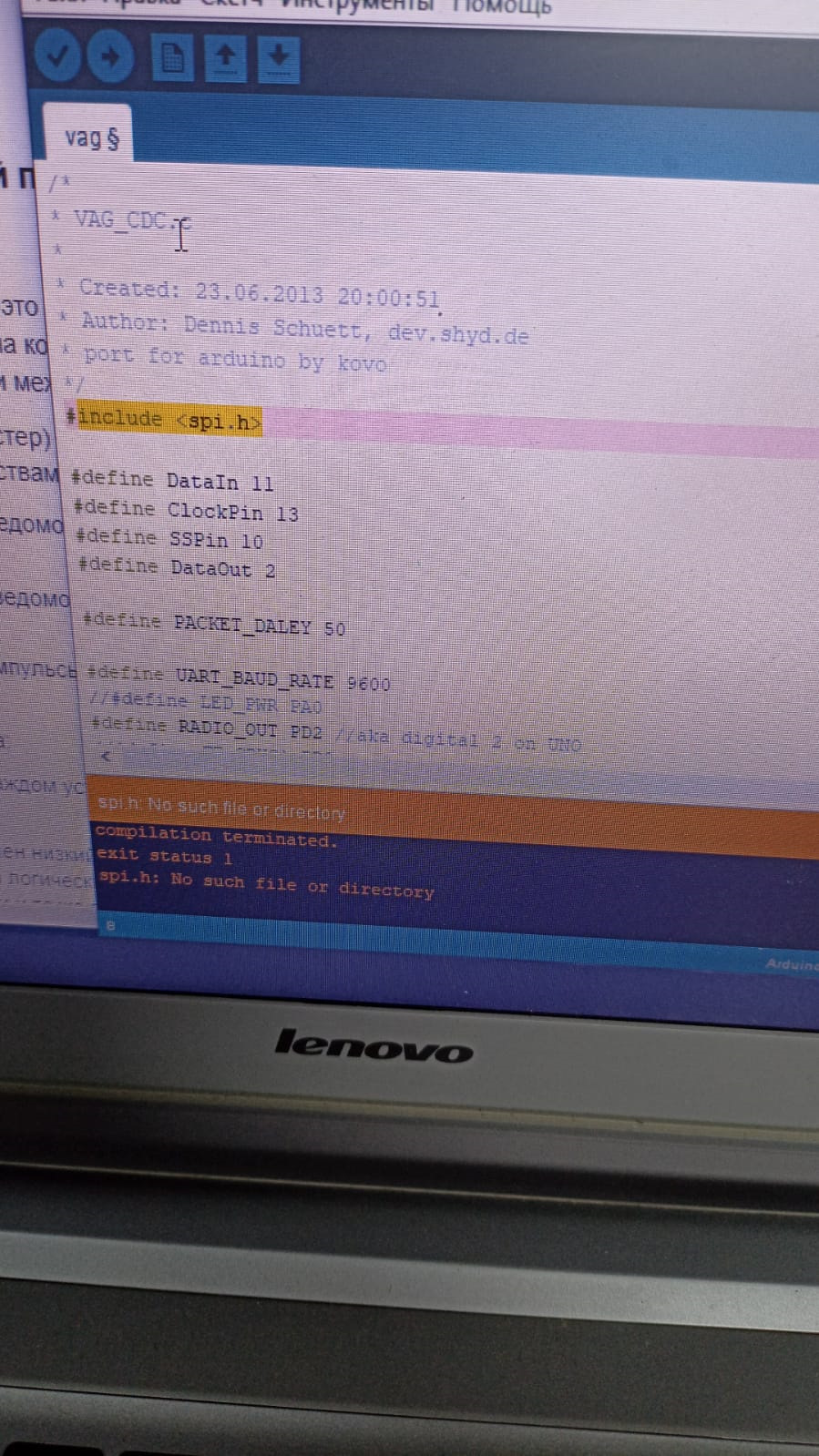

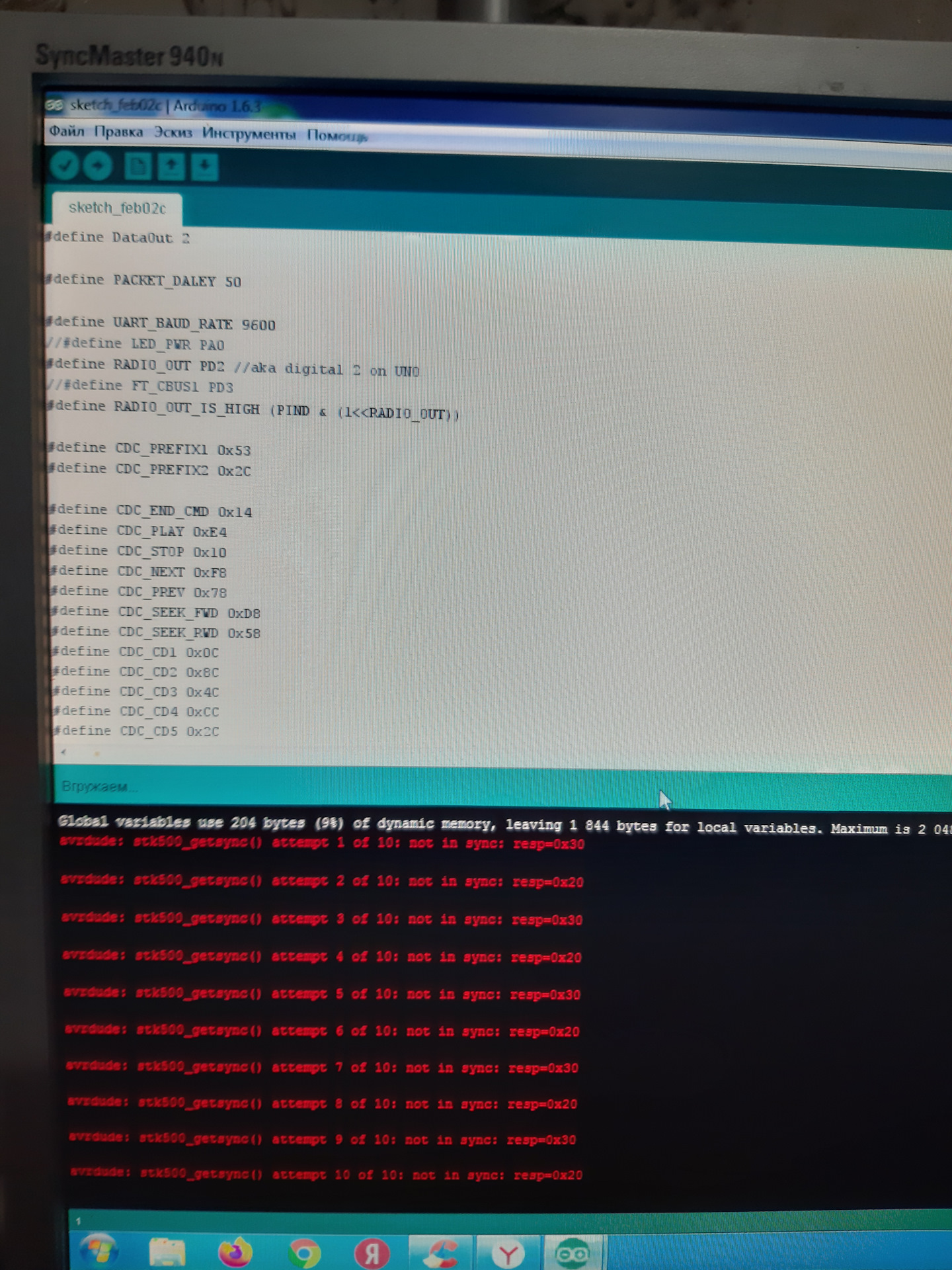

* VAG_CDC.c
*
* Created: 23.06.2013 20:00:51
* Author: Dennis Schuett, dev.shyd.de
* port for arduino by kovo
*/
#include <spi.h>

#define DataIn 11
#define ClockPin 13
#define SSPin 10
#define DataOut 2

#define PACKET_DALEY 50

#define UART_BAUD_RATE 9600
//#define LED_PWR PA0
#define RADIO_OUT PD2 //aka digital 2 on UNO
//#define FT_CBUS1 PD3
#define RADIO_OUT_IS_HIGH (PIND & (1<<radio_OUT))

#define CDC_PREFIX1 0x53
#define CDC_PREFIX2 0x2C

#define CDC_END_CMD 0x14
#define CDC_PLAY 0xE4
#define CDC_STOP 0x10
#define CDC_NEXT 0xF8
#define CDC_PREV 0x78
#define CDC_SEEK_FWD 0xD8
#define CDC_SEEK_RWD 0x58
#define CDC_CD1 0x0C
#define CDC_CD2 0x8C
#define CDC_CD3 0x4C
#define CDC_CD4 0xCC
#define CDC_CD5 0x2C
#define CDC_CD6 0xAC
#define CDC_SCAN 0xA0
#define CDC_SFL 0x60
#define CDC_PLAY_NORMAL 0x08
#define CDC_PREV_CD 0x18
#define CDC_END_CMD2 0x38

#define MODE_PLAY 0xFF
#define MODE_SHFFL 0x55
#define MODE_SCAN 0x00

volatile uint16_t captimehi = 0;
volatile uint16_t captimelo = 0;
volatile uint8_t capturingstart = 0;
volatile uint8_t capturingbytes = 0;
volatile uint32_t cmd = 0;
volatile uint8_t cmdbit = 0;
volatile uint8_t newcmd = 0;

volatile uint8_t cd=1;
volatile uint8_t tr=1;
volatile uint8_t mode=MODE_PLAY;

volatile uint8_t c=0;
volatile uint8_t prev_c=0;
volatile long previousMillis=0;

uint8_t spi_xmit(uint8_t val);
void send_package(uint8_t c0, uint8_t c1, uint8_t c2, uint8_t c3, uint8_t c4, uint8_t c5, uint8_t c6, uint8_t c7);
uint8_t getCommand(uint32_t cmd);

ISR(INT0_vect) //remote signals
{
if(RADIO_OUT_IS_HIGH)
{
if (capturingstart || capturingbytes)
{
captimelo = TCNT1;
}
else
capturingstart = 1;
TCNT1 = 0;

//eval times
if (captimehi > 16600 && captimelo > 7000)
{
capturingstart = 0;
capturingbytes = 1;
//uart_puts("startseq found\r\n");
}
else if(capturingbytes && captimelo > 3000)
{
//uart_puts("bit 1\r\n");
cmd = (cmd<<1) | 0x00000001;
cmdbit++;
}
else if (capturingbytes && captimelo > 1000)
{
//uart_puts("bit 0\r\n");
cmd = (cmd<<1);
cmdbit++;
}
else
{
//uart_puts("nothing found\r\n");
}
if(cmdbit == 32)
{
//uart_puts("new cmd\r\n");
newcmd = 1;
cmdbit = 0;
capturingbytes = 0;
}
}
else
{
captimehi = TCNT1;
TCNT1 = 0;
}
}

//ISR(INT1_vect) //ft230x cbus1
//{
// if (PIND & (1<<ft_CBUS1)) //reset radio display to 'PLAY' CD01 TR00
// {
// //PORTA &= ~(1<<led_PWR);
// cd = 0xBE;
// tr = 0xFF;
// mode = 0xFF;
// }
// else //usb connect
// {
// PORTA |= (1<<led_PWR);
// _delay_ms(50);
// PORTA &= ~(1<<led_PWR);
// }
//}

uint8_t spi_xmit(uint8_t val)
{
SPDR = val;
while(!(SPSR & (1<<spif)));
return SPDR;
}

void myTransfer(uint8_t val){
//arduino SPI library
//SPI.transfer(val);
//software "spi"
// for (uint8_t i = 0; i < 8; i++) {
// digitalWrite(ClockPin, HIGH);
// digitalWrite(DataIn, !(val & (1 << (7 — i))));
// //delayMicroseconds(5);
// digitalWrite(ClockPin, LOW);
// //delayMicroseconds(5);
// }
//hw spi by shyd
spi_xmit(val);
}

void send_package(uint8_t c0, uint8_t c1, uint8_t c2, uint8_t c3, uint8_t c4, uint8_t c5, uint8_t c6, uint8_t c7)
{
myTransfer(c0);
delayMicroseconds(874);
myTransfer(c1);
delayMicroseconds(874);
myTransfer(c2);
delayMicroseconds(874);
myTransfer(c3);
delayMicroseconds(874);
myTransfer(c4);
delayMicroseconds(874);
myTransfer(c5);
delayMicroseconds(874);
myTransfer(c6);
delayMicroseconds(874);
myTransfer(c7);
}

void setup()
{
//LEDs
//DDRA |= (1<<led_PWR);

//pullup
//PORTD |= (1<<ft_CBUS1);

//uart_init(UART_BAUD_SELECT(UART_BAUD_RATE, 16000000));
Serial.begin(UART_BAUD_RATE);

//init SPI — no need for arduino SPI.h
pinMode(DataIn, OUTPUT);
pinMode(ClockPin, OUTPUT);
pinMode(SSPin, OUTPUT);//SS output to enable spi

// SPI Type: Master
// SPI Clock Rate: 62,500 kHz
// SPI Clock Phase: Cycle Start
// SPI Clock Polarity: Low
// SPI Data Order: MSB First
SPCR=0x57;
SPSR=0x00;

//arduino sPI library … do not forget to uncomeny define SPI.h at top
// SPI.begin();
// SPI.setBitOrder(MSBFIRST);
// SPI.setDataMode(SPI_MODE1);
// SPI.setClockDivider(SPI_CLOCK_DIV128); //62.5kHz@8Mhz 125kHz@16MHz

//beta commands -> cdc
TCCR1A = 0;// set entire TCCR1A register to 0
TCCR1B = 0;// same for TCCR1B
TCNT1 = 0;//initialize counter value to 0;
TCCR1B |= (1<<cs11); // no prescaler 8 -> 1 timer clock tick is 0.5us long on 16Mhz
EIMSK |= (1<<int0);
EICRA |= (1<<isc00); //any change on INT0 and INT1
sei();

//init led on
//PORTA |= (1<<led_PWR);
//delayMicroseconds(500);
//uart_puts("VAG_CDC ready…\r\n");
Serial.write(0xAA);
Serial.write(0x55);
//PORTA &= ~(1<<led_PWR);

// send_package(0x74,0xBE, 0xFE, 0xFF, 0xFF, 0xFF, 0x8F, 0x7C); //idle
// delayMicroseconds(10);
// send_package(0x34,0xFF, 0xFE, 0xFE, 0xFE, 0xFF, 0xFA, 0x3C); //load disc
// delayMicroseconds(100);
// send_package(0x74,0xBE, 0xFE, 0xFF, 0xFF, 0xFF, 0x8F, 0x7C); //idle
// delayMicroseconds(10);
}

void loop()
{
if ((millis()-previousMillis)>PACKET_DALEY){
send_package(0x34,0xBF^cd, 0xFF^tr, 0xFF, 0xFF, mode, 0xCF, 0x3C);
previousMillis=millis();
}

if (Serial.available() > 0) {

int r = Serial.read();
//r has new data
if(r <= 0xFF)
{
//send CD No.
if((r & 0xF0) == 0xC0)
{
if (r == 0xCA)
mode = MODE_SCAN;
else if (r == 0xCB)
mode = MODE_SHFFL;
else if (r == 0xCC)
mode = MODE_PLAY;
else
cd = (r & 0x0F);
}
//send TR No.
else
tr = r;
}
}

if (newcmd)
{
newcmd = 0;
c = getCommand(cmd);
if ©
{
if (c == CDC_END_CMD && prev_c == CDC_END_CMD2) //hack to allow next CD on audi concert1/chorus1 unit
{

if (cd == 1)
Serial.write(CDC_CD2);
if (cd == 2)
Serial.write(CDC_CD3);
if (cd == 3)
Serial.write(CDC_CD4);
if (cd == 4)
Serial.write(CDC_CD5);
if (cd == 5)
Serial.write(CDC_CD6);
if (cd == 6)
Serial.write(CDC_CD1);
Serial.write(CDC_END_CMD2);
}
else if (c == CDC_END_CMD && prev_c == CDC_PREV_CD) //hack to allow previous CD on audi concert1/chorus1 unit
{

if (cd == 1)
Serial.write(CDC_CD6);
if (cd == 2)
Serial.write(CDC_CD1);
if (cd == 3)
Serial.write(CDC_CD2);
if (cd == 4)
Serial.write(CDC_CD3);
if (cd == 5)
Serial.write(CDC_CD4);
if (cd == 6)
Serial.write(CDC_CD5);
Serial.write(CDC_END_CMD2);
}
else
{
Serial.write©;
}
prev_c=c;
c=0;
}
}
}

ISR(TIMER1_OVF_vect)
{
cmdbit=0;
}

// check captured bytes
uint8_t getCommand(uint32_t cmd)
{
if (((cmd>>24) & 0xFF) == CDC_PREFIX1 && ((cmd>>16) & 0xFF) == CDC_PREFIX2)
if (((cmd>>8) & 0xFF) == (0xFF^((cmd) & 0xFF)))
return (cmd>>8) & 0xFF;
return 0;
}

3. Дальше надо припаять провода. На картинке изложено, что куда надо паять. Ну а там на плате магнитолы просто вызваниваем эти контакты.

4. Для тех, кто хочет сам сделать шнур AUX, покупаем микрофонный кабель и коннектор Minijack 3.5. Все это дело паяем (прикладываю картинку для тех, кто не знает, где, что и как).

Далее прячем ардуино, собираем магнитолу и идем проверять в машину.

Провод протянул в нижнем кармашке. Для этого немного подпилил пластик. В итоге вот так у меня всё это выглядит.

Спасибо всем, кто прочитал! Всем мира!
