Приветствую всех моих подписчиков! Для тех кто ждал или кому просто интересно, речь пойдет о датчике уровня омывалки, так как скоро зима а на мой взгляд вещь это нужная! Как все это начиналось! Одним прекрасным утром до меня на работе докопался мой коллега Никита (по прозвищу DIRECTHAND на DRIVE2) с предложением поставить уровень омывалки, говорит мол нашел в инете вещь крутая и по деньгам обойдется не дорого, ну я решил глянуть что это и с чем его едят, как оказалось вещь и правда достойная, ну я и согласился!
В общем для всего этого нам понадобится:
1) бочек омывателя от ВАЗ 2108-09

2) датчик уровня омывателя от ВАЗ 2115 (самый длинный какой есть)

3) фишку к датчику (папа)
4) клема под болт 6 (или 8 точно уже не помню)
5) одноконтактный разъем (маму и папу)
6) лампочка в приборку

Теперь сама работа:
От бочка омывателя нам нужна горловина выглядит это вот так

, после того как вырезали убираем все заусенцы и внутреннюю сторону горловины шлифуем так что бы была ровная поверхность (фоткнуть забыл ну если будите делать поймете)

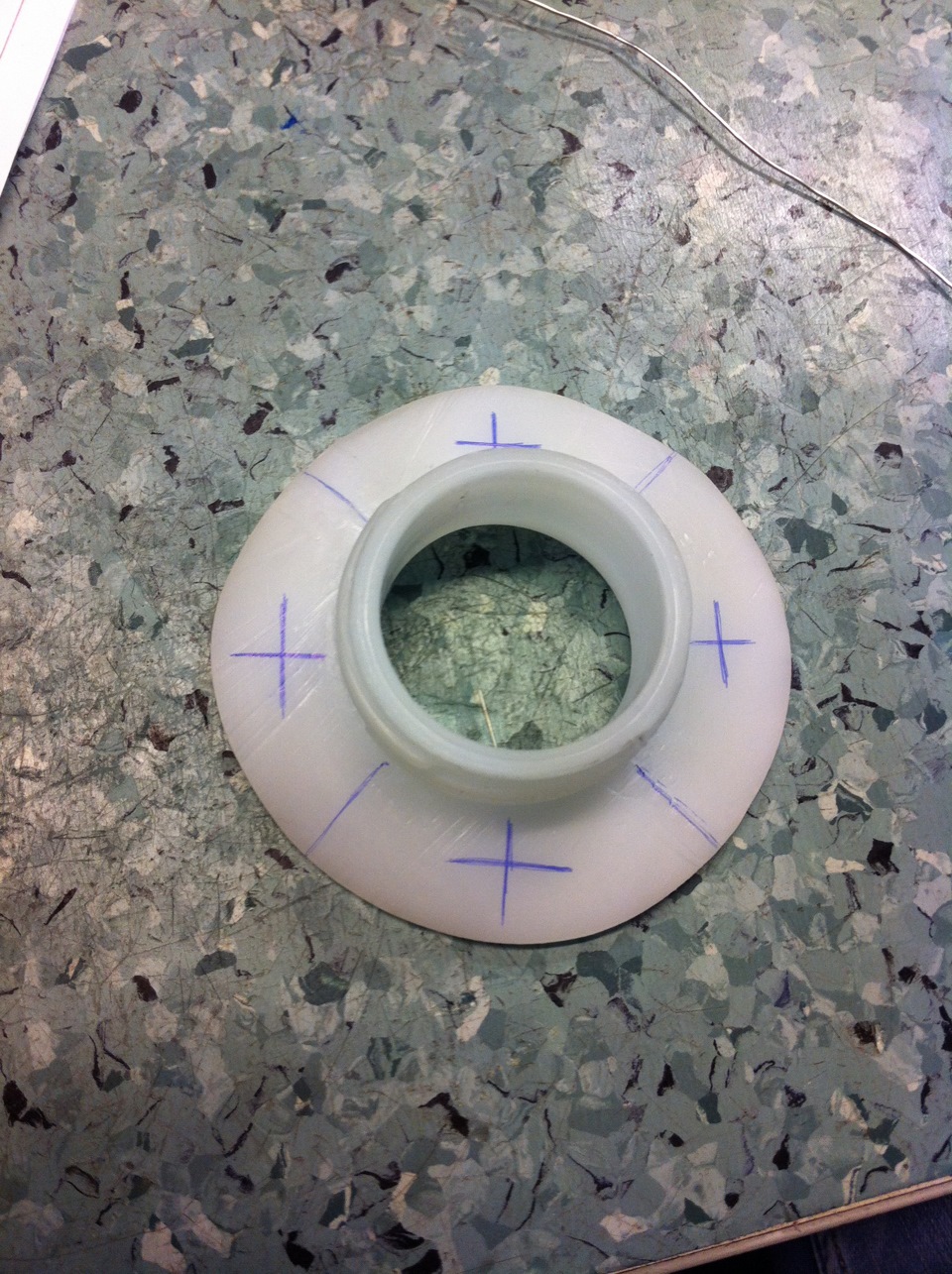

, после этого отмечаем на горловине места где будут у нас саморезы и просверливаем на этих местах отверстия да бы при закручивание не повредить наш бачек

с этим закончили отложили в сторону!
Берем снимаем нашу приборку с машины и идем туда где есть паяльник в моем случае это моя работа))))
Переворачиваем ее вверх ногами и видим вот такую вещь

в маем случае так как у меня 2 литра нам нужно крайнее левое отверстие (если посветить туда фонариком то мы увидим значок который нам нужен он уже там есть) ! Берем и напаиваем перемычки с центрального отверстия на наше так как оно вообще не запитано не минусом не плюсом (если 1.6 то перемычки не нужны, но и на сколько я знаю на 1.6 нет этого значка надо самому аккуратно выцараповать его) и для удобство кидаем перемычку с минуса на соседнюю площадку так как на минус будет поятся провод с разъемом и чтоб не было проблем с установкой лампочки (припаиваем провод с разъемом ставим лампу)

Провод на второй части разъема надо удлинить или полностью по менять как в я сделал (провода надо 3 метра)

ну вот и все с этим мы тоже закончили! откладываем!
Идем опять к машине и скидываем передний бампер для того что бы снять наш бачек омывалки (по другому не как) откручиваем два болта и одну гайку снимаем шланг с насоса и аккуратно демонтируем бачек!
В нашем бачке нам необходимо высверлить отверстие для того что бы у нас входил наш датчик

вот с этим тоже разобрались, откладываем!
Следующее берем разъем от датчика омывалки и наращиваем черный провод примерно на 30-40 см и припаиваем клему под болт (фотки к сожалению нет) с этим тоже все отложили!
Ну и теперь нам остается собрать наше произведение искусство, берем нашу горловину наносим клей герметик прикладываем к бачку и прикручиваем саморезами

вкручиваем датчик и сразу вставляем в него разъем берем все чт подготовили и идем к машине устанавливать! Прикручиваем на место бак

и сразу же прикручиваем черный провод с клемой на минус авто, после этого идем в салон и пропускаем 3-х метровый провод с разъемом из салона в отсек двигателя

проводим его до бачка периодически крепим его стяжками и подключаем к красному проводу разъема! Ставим бампер и приборку на место и идем тестировать

ПО ТЕСТАМ ПОКАЗАЛО ЧТО ЛАМПОЧКА ЗАГОРАЕТСЯ ПРИМЕРНО КОГДА В БАЧКЕ ОСТАЕТСЯ 1 ЛИТР!
Я считаю что это то что надо так сказать за благовременное предупреждение!
ИТОГ: Денег 700-800 рублей
Время 3-4 часа
Радости полные штаны
