Всем привет, хотелось бы поделиться о своем опыте сборке этого "гибрида" так как сам не мог найти сразу всю нужную информацию и собирал ее по "крупицам", мотор собирал сам в первый раз.
Немного предыстории.
По заводу на некоторых четырках с 2011г по 2013г ставили моторы 11183 с электронной дроссельной заслонкой ( в дальнейшем е-газ), ЭБУ Ителма М74, тоже самое ставилось и на калину 1, ЭБУ у них такой же но немного отличается распиновка на вентилятор охлаждения двигателя.
Пробег подходил к 230 000, мотор весь сопливил, очень часто подливал масло, начала чуть дымить, и задумался о капиталке так как компрессия была уже маловата 10-9-9-10. Рассматривал 3 варианта развития событий, при этом оставляя родной номерной блок, ЭБУ, проводку.
1. Просто откапиталить свой 11183
2. Сделать из 11183 мотора грантовский 11186
3. Поставить 21124/21126 мотор.
Первый вариант отпал почти сразу так как хотелось большей динамики и на этом моторе уже накатался в целом, хотелось новых ощущений. Скажу сразу что да, можно было бы его откапиталить, поставить более резвый распредвал и получил бы другие ощущения, но из за низкой компрессии, жора масла и периодического синеватого дыма было решено вскрывать мотор, поэтому одним распредвалом к сожалению не обошлось бы, а капиталка вышла бы дороже.
Второй вариант рассматривал в приоритете, но почитав посты и статьи в интернете понял что мне это не подойдёт. Да, поршневая облегченная, смысл восьмиклопа с низов остаётся, с низов будет рвать, динамики будет больше, но из за строения самого поршня через какое то время начинает кушать масло. А так же мотор становится "втыковым" из за строения поршня, металлической прокладки ГБЦ, а это соответственно большие требования к плоскости и шанс очень сильно расстроится при обрыве ремня ГРМ, с нынешним качеством запчастей тоже решил отказаться от этого варианта. (Хотя можно поставить поршня с проточками, но чувствоваться это будет уже чуть слабее, да и жор масла никуда не уйдет. Но это очень хороший вариант если машину собираетесь продавать, так как внешне и по номерам двигатель такой же, а внутри с облегченной поршневой будет ехать пободрее).
Третий вариант выбор между 21124 и 21126, 21126 отпал по нескольким причинам:
1. больше затрат
2. те же причины что и при сборке 11186 (обрыв ремня, жор масла)
3. обязательная врезка маслофорсунок из за облегченной поршневой (с ней боялся накосячить так как неправильная врезка влечет за собой проблемы с давлением, неправильное охлаждения поршней и тд, а бюджет, желание и возможности были ограничены :) )
По итогу выбрал собрать из своего 11183 мотор 21124 оставив родные: блок, дмрв, проводку, модуль зажигания, дроссельную заслонку, ЭБУ, коробку, сцепление 2108, маховик облегченный на 2кг 2108.
Теперь немного по существу что нам нужно для того чтобы внедрить ГБЦ 2112 16кл в блок 193 от 8кл, высота блока соответствует блоку 16кл. При сборке этого франкенштейна конкретно я использовал:
1. ГБЦ 2112 16кл в сборе
2. Паук вставка 4-2-1 (у меня уже был длинный резонатор Стингер и глушитель AES)
3. Ресивер 21126 под егаз 3 шпильки (алюминиевый от 120 мотора мне бы не подошёл так как родную заслонку я бы не смог туда закинуть, но и этот ресивер можно поставить без резки телевизора)
4. Прокладка ГБЦ 2112 16кл Паронит
5. Высоковольтные провода от 21120 мотора (чтобы дотягивались до свечей)
6. Свечи
7. Герметик локтайт
8. Прокладки ресивера, коллектора, термостата, помпы, подводящей трубы помпы, поддона. маслонасос и заднюю крышку коленвала я садил на силиконовый герметик.
9. Форсунки, рампа и подводящая трубка от рампы от 16кл которая прикручивается к топливному шлангу который крепился к вашей рампе 8кл ранее.

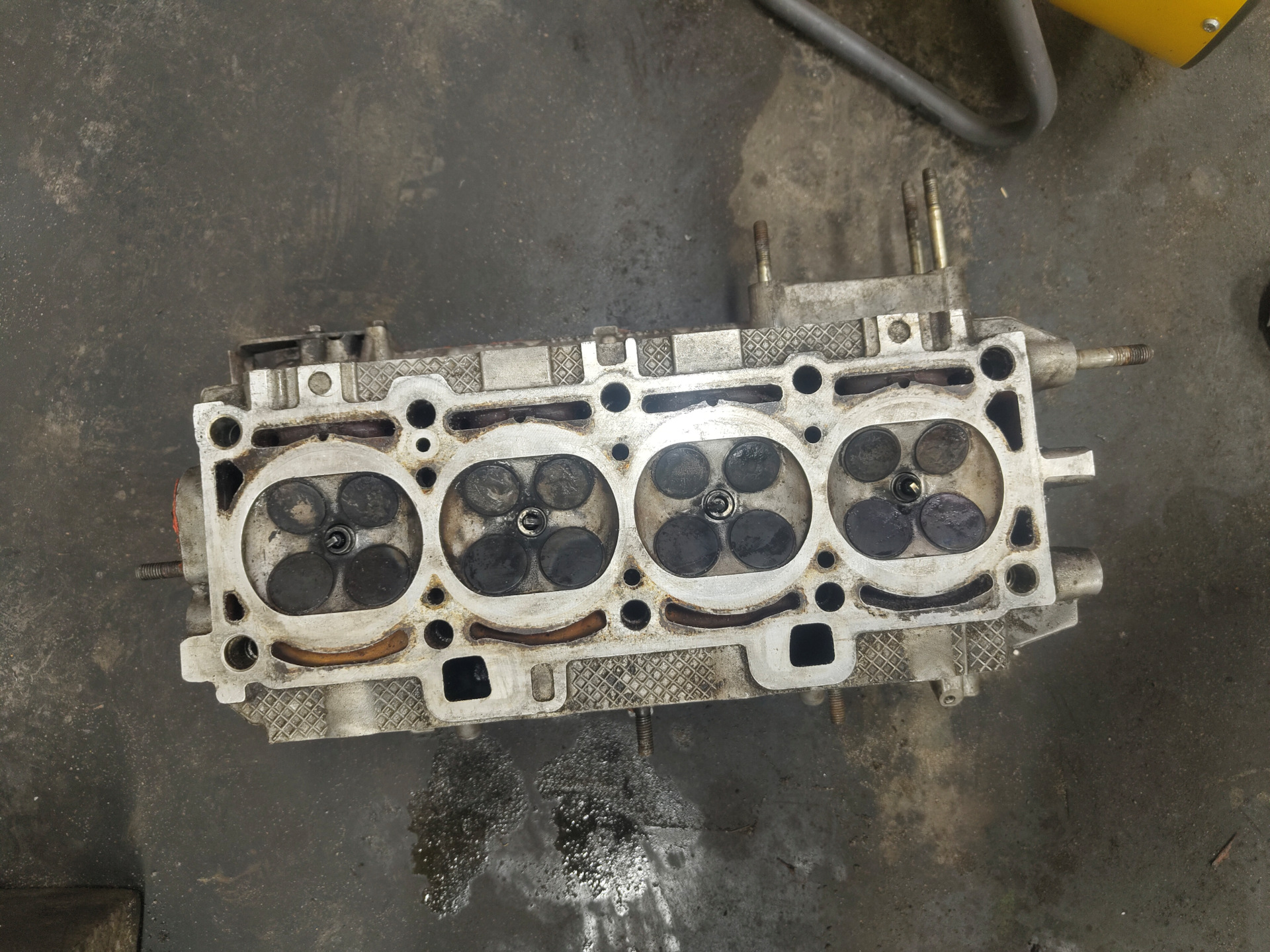

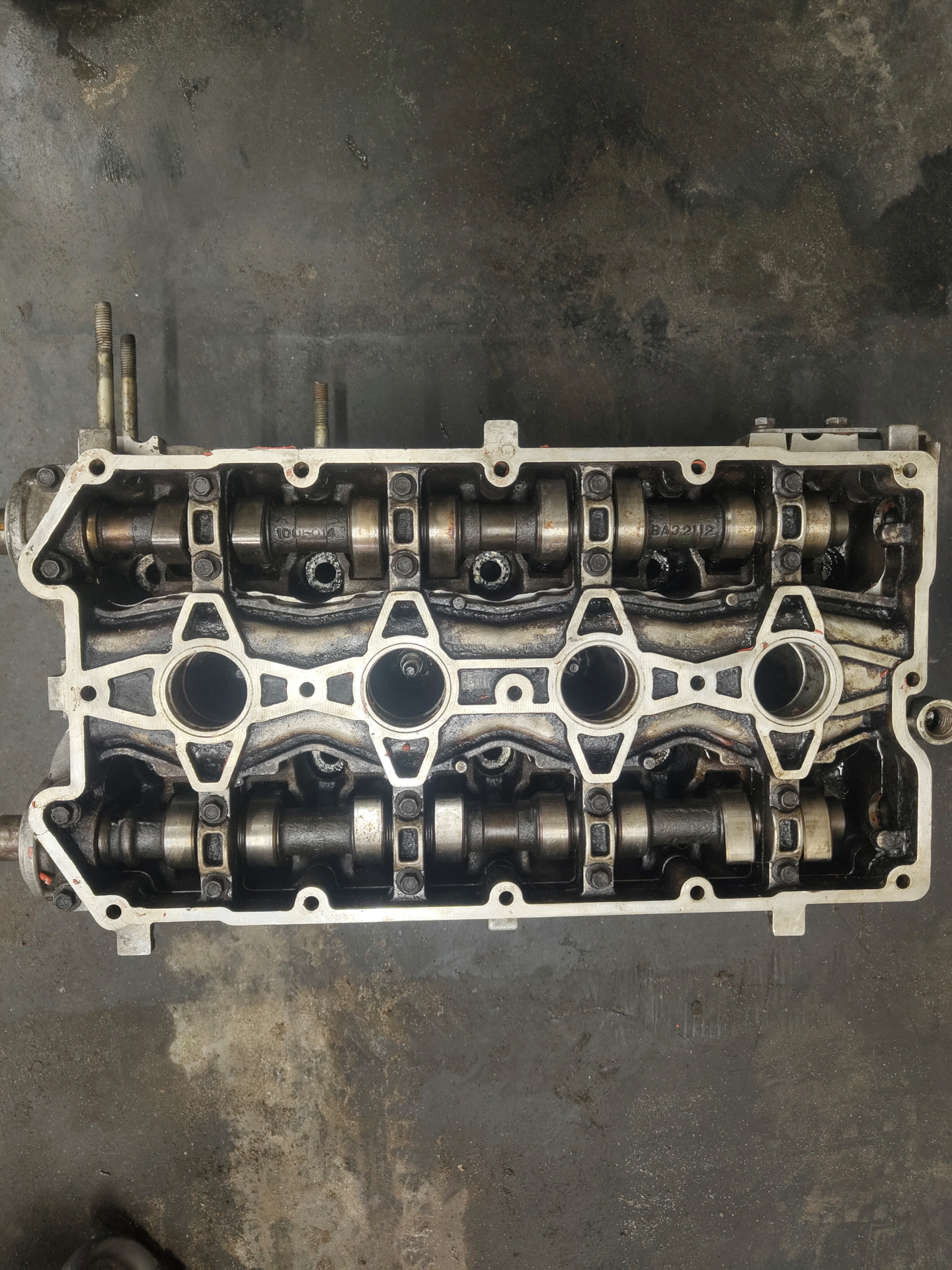

Итак, ГБЦ мне попалась на авито за 4к, приехал и она оказалась в очень достойном состоянии, на распредвалах и постели выработки практически не было, плоскость была с 2 раковинами, но в дальнейшем это не на что не повлияло. Купил ее, привез в гараж, разобрал полностью.

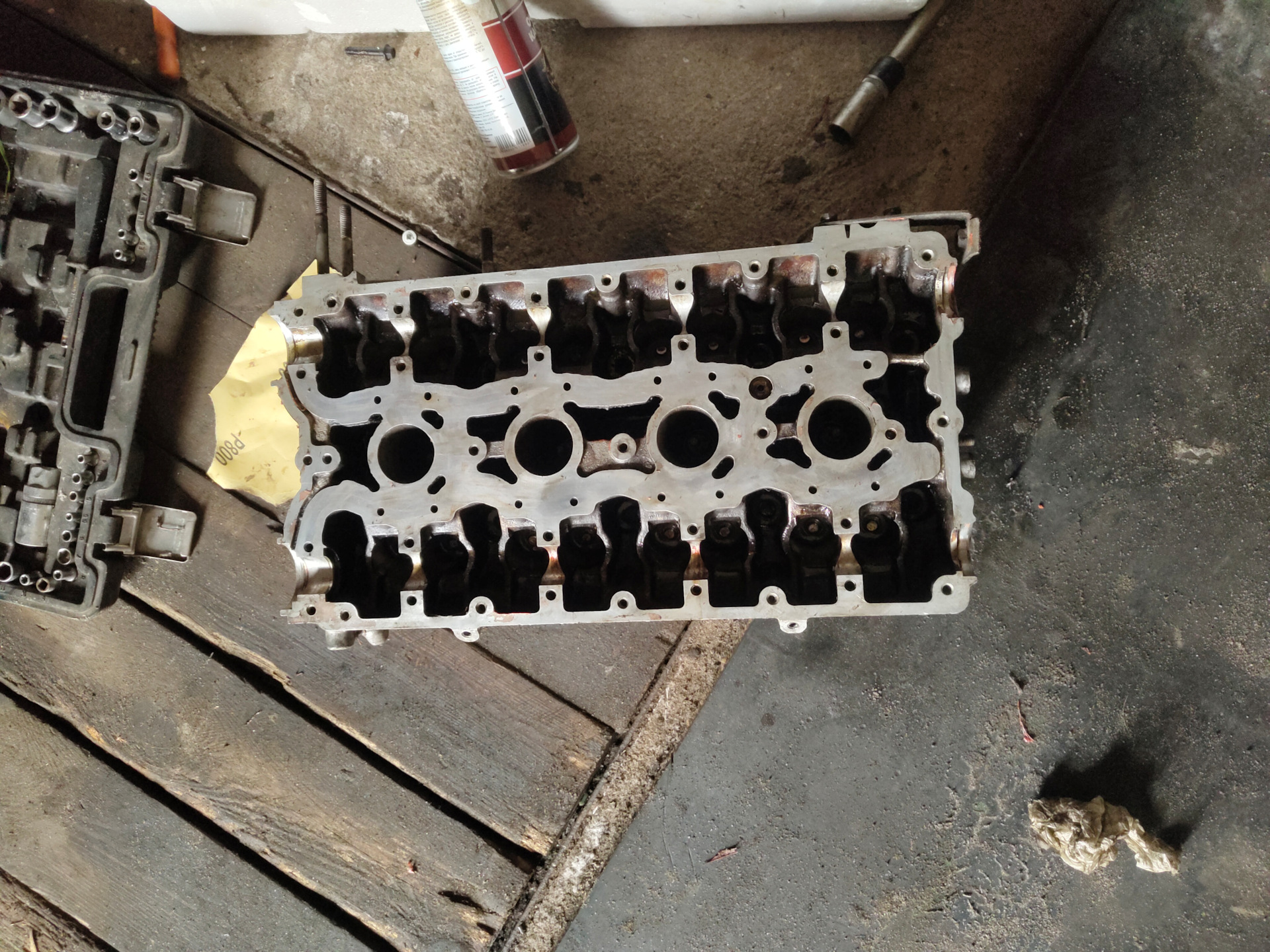

Люфт в направляющих был совсем небольшой, клапана в них не болтались, но немного "шатались" если приложить усилия, седла были без раковин, царапок и тд. В общем ГБЦ разобрана, первым делом что надо было сделать это хорошо ее отмыть химией. И теперь важный этап, нужно рассверлить отверстия под болты гбц. По заводу болты гбц на 16кл тоньше (М10) и короче, а на 8кл толще (М12) и длиннее. Надо взять сверло 12мм или 12,5, перевернуть ГБЦ камерой сгорания вверх, а постель должна смотреть в пол, в таком положении отверстия под болты гбц "больше" и туда пролазит сверло 12мм (которым я делал). Здесь главное не торопится, в ёмкость налейте масла, окуните сверло и на низких оборотах вам нужно просверлить 10 отверстий, периодически смазывая сверло маслом, у меня на это ушло около 1-1,5 часа, в 1 из отверстий будет намного больше "мяса" которое нужно убрать, его вы будете сверлить дольше всего. После каждого просверленного отверстия вставьте болт гбц вместе с шайбой так, как он должен стоять. болт должен спокойно падать в отверстие пока его не остановит шайба, а так же он должен "болтаться" в отверстии, чтобы при установке он спокойно попал в свое отверстие в блоке и закручивался ничего не прижимая там где не надо. И так же нужно просверлить каждое отверстие в прокладке ГБЦ, так как отверстия там тоже под м10 и если их не рассверлить, то болт будет закручиваться и в блок и через прокладку ГБЦ, заминая ее, у вас не будет прижима и когда вы зальете антифриз он просто вытечет из под гбц и очень вас расстроит, я уже проверил).
После того как все высверлено, убираем остатки стружки, везём на станки ГБЦ ну и БЦ если вы уже все разобрали на фрезеровку, расточку и тд. У меня фрезеровка головы вышла в 2700 вместе с опрессовкой, а на счёт блока напишу во второй части.
Забрав ГБЦ, на станках я уточнил на счёт состояния седел и направляющих, сказали что все в норме, но так как направляющие я не меняю, а седла в хорошем состоянии, то прирезать их смысла нет, можно просто притереть клапана и оно будет ездить. В целом так я и думал, купил:
Клапана AMP Польша 16шт
Паста для притирки клапанов
Маслосъёмные колпачки Victor reinz 16шт
ГБЦ полностью собрал и только потом поставил свою машину в гараж и начал разбирать двиг
ОЧЕНЬ ВАЖНЫЙ МОМЕНТ у вас есть 2 пути
механизма грм. Есть 21124 это обычный натяжной ролик, опорный ролик, 2 шестерни распредвала, 1 шестерня коленвала, помпы и демпферный шкив. В этом случае у вас форма зубов на шестернях, помпе и ремне КВАДРАТНАЯ, если вы поставите ремень от 21126 то зубья ремня просто срежет.
Есть 21126 это самонатяжной ролик, опорный ролик, помпа, 2 шестерни распредвала, 1 шестерня коленвала и демферный шкив. В этом случае форма зубов на шестернях, помпе и ремне ПОЛУКРУГЛАЯ/скругленная и если вы поставите ремень 21124 то зубья так же просто срежет и долго вы не покатаетесь.
И оставить что либо от механизма грм от 8кл не получится, так как как и ремень, так и все шестерни там уже/тоньше и при установке ремня от 16кл борта ремня просто срежет и он так же порвётся. Поэтому сразу готовьтесь прощаться с родной помпой, шестернями коленвала, распредвала и демферным шкивом.
Ещё один важный момент с термостатом, у меня он с завода от калины и спокойно встал на гбц 16кл, так что заранее сравните и проверьте подойдёт ли ваш термостат и заранее готовьтесь подрезать 1-2 см на некоторых патрубках термостата либо и вовсе их менять на более длинные.
Рампу я купил всборе с форсунками, рампа бессливная, перед тем как ставить форсунки, пробейте из номер в интернете и проверьте что по номеру их ставили на моторы 16 ваз, иначе форсунка не влезет и будет лишний геморрой со снятием и установкой рампы.
По проводке, необходимо только удлинить:
провод на датчик давления масла и снять проводку с форсунок и удлинить провода от форсунок до большой фишки чтобы не портить проводку которая идёт от ЭБУ. Все остальные датчики и проводка дотягивается и подходит куда надо. Главное найдите того кто сможет прошить вам ЭБУ, мне это делал другой человек, прошивка под егаз осталась у него, поделиться ей увы не получится.
В целом расписал тут все нюансы которые у меня возникли при сборке, во второй части напишу про то что нужно делать с блоком и какие муки нужно испытать при установке
