Ура! Свершилось!
Наконец-то я установил себе руль с подогревом!
Конечно немного не сезон… Зима уже кончается, но зато к следующей зиме буду вооружен.
Многие скажут, что проще и дешевле купить перчатки. Но наверняка глубоко в душе сами бы хотели иметь тепленькую баранку.
Особенно такой руль актуален для меня. У меня нет ни автозапуска, ни вебасто. Машина ночует во дворе. Плюс ко всему живу не в Сочи и даже не в Москве. У нас в Тюмени морозы под -30 это нормальное явление.
Ну так вернемся к нашим баранам… Точнее баранкам.
Заказал себе из германии руль в очень хорошем состоянии. А так же всю комплектуху для него.
Установка не составила особого труда. Тем более, что делаю это уже далеко не в первый раз. Нужно всего-то поменять подрулевой блок (подкову) и возвратное кольцо (улитку)
Для начала разбираем подрулевой кожух. Крепится он на 2 саморезах Т8.
Далее нужно снять подушку безопасности и открутить руль.
Для этого понадобятся отвертки Т25 для ослабления подушки и М6 для откручивания руля.
Напомню, что все операции производятся при выключенном зажигании. Ну или если вы параноик, то при снятой клемме аккумулятора.
Далее нужно отключить все провода. Питание подушки безопасности (через подрулевое возвратное кольцо), питание блока подрулевой электроники, контакты от блока подрулевой электроники.
Далее аккуратно снимаем подрулевое кольцо и убираем в сторону.
Теперь откручиваем все болты, которые крепят подрулевые переключатели. Для этого снова нужна отвертка Т8. Болтов всего 5 штук.
После этого можно легко снять блок.

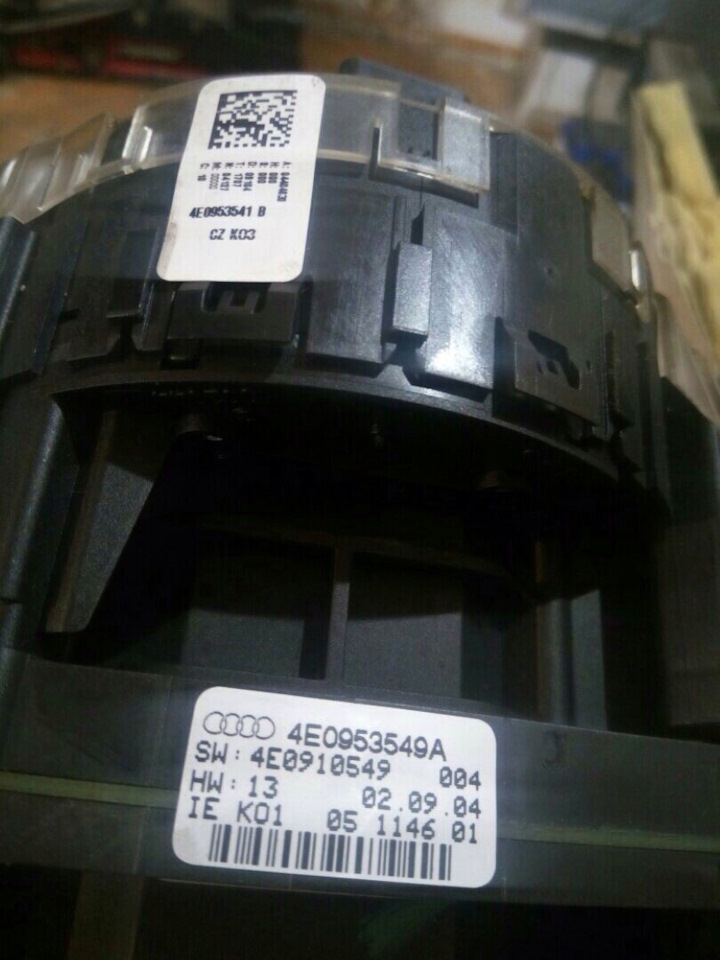

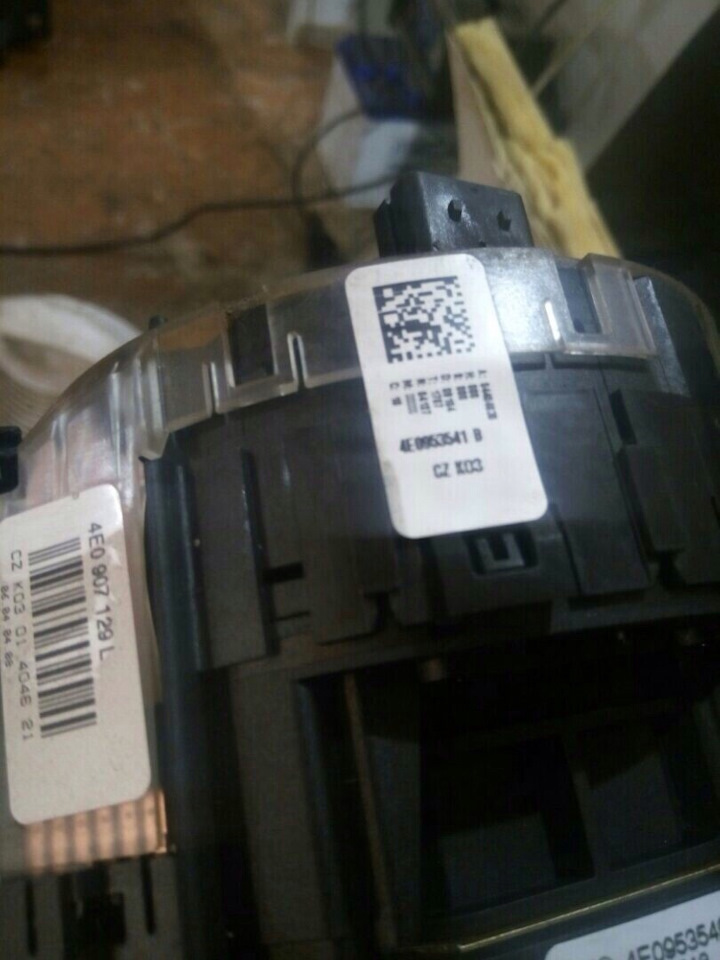

Как видно по фото — кольца и блоки отличаются количеством пинов.
Собираем всё в обратном порядке, но с новыми запчастями.
Ставим новый руль на место и подключаем разъемы.
Механическая часть закончена. Осталось кодирование.
[16 — Steering Wheel Electronics]
[Coding — 07]
0?xxxxx: Model
0 = Left Hand Steering
1 = Right Hand Steering
0x?xxxx: Steering Column Adjustment
+1 = Electric Steering Column Adjustment
+2 = Lane Departure Warning
0xx?xxx: Steering Wheel
0 = Standard Steering Wheel
1 = Sport Steering Wheel
2 = Multi-Function Steering Wheel
0xxx?xx: Tiptronic & Heating
+1 = with Tiptronic
+2 = with Steering Wheel Heating
0xxxx?x: Board Computer / Cruise Control System (CCS) / Adaptive Cruise Control (ACC)
0 = No Board Computer — No Cruise Control System (CCS) — No Adaptive Cruise Control (ACC)
1 = with Board Computer
2 = with Cruise Control System (CCS)
3 = with Adaptive Cruise Control (ACC)
4 = with Board Computer and Cruise Control System (CCS)
5 = with Board Computer and Adaptive Cruise Control (ACC)
0xxxxx?: Chassis
1 = Sedan
2 = Avant (with Rear Wiper)
Прописываем нужное число. В моем случае получилось 0012241
Это не всё. Нужно произвести адаптацию датчика наклона руля. Иначе будет висеть ошибка и не будет работать курсовая устойчивость.
[03 — ABS Brakes]
[Fault Codes — 02]
Стираем ошибки и выходим. Если остаются, то всё равно выходим.
[Meas. Blocks — 08]
Group 005
Здесь видим угол наклона. Крутим руль до 0.
[Security Access — 16] (40168)
[Basic Settings — 04]
Group 001
[Go!]
[Fault Codes — 02]
Все ошибки должны исчезнуть. Если нет, то стираем.
Готово!
Ну всё! Всё собрано и готово к испытанию!
Остаётся лишь нажать кнопочку на левой нижней спице и увидеть заветную надпись на приборке.
Должен сказать, что нагревается он довольно до мягкого состояния и не обжигает. Выключать не требуется. Жаль, что зимой не было его у меня…
4F0419091B B1KT — Руль с подогревом (черный)
4F0953549C — Блок подрулевой электроники
4E0953541B — Возвратное подрулевое кольцо
4F0971589A — Жгут проводов подушки безопасности (для тех, у кого не было кнопок)
4F0953512G 4PK — Подрулевая накладка черная для круиз-контроля и электрорегулировки (для тех, кто не хочет пилилть)
Comments 232
если у меня есть круиз и электро колонка. что мне нужно до купить? или всё под замену для реализации подогрева?) понимаю тема уже заезженная, но всё же?..
У меня тоже был круиз и электро-колонка
но заметить всё же лучше?
Что?
Добрый день! Сегодня установили руль согласно вашего отчета. Все блоки (стрекоза, кольцо) от руля с подогревом как в описании. Прописали руль, кнопка ON и OFF включается и выходит на дисплей, но по факту руль не греет почему то, в группе 008 пишет OFF и температура не меняется при включении. Подскажите куда копать, что может быть? Предохранитель есть отдельный?
Не сталкивался с таким. Проверяйте нагревательный элемент. Проверяйте термопару. Проверяйте кольцо.
Да, в принципе всё проверяйте… запчасти, наверняка, не новые ведь были
Ок, спасибо, вроде заработал но сейчас греется только до 30 градусов, если скидываешь и даёшь остыть потом снова включаешь показывает ON в группе 008 и ампераж и резко поднимается температура снова до 30 и выключается. Наверное потому что на улице жарко, буду наблюдать

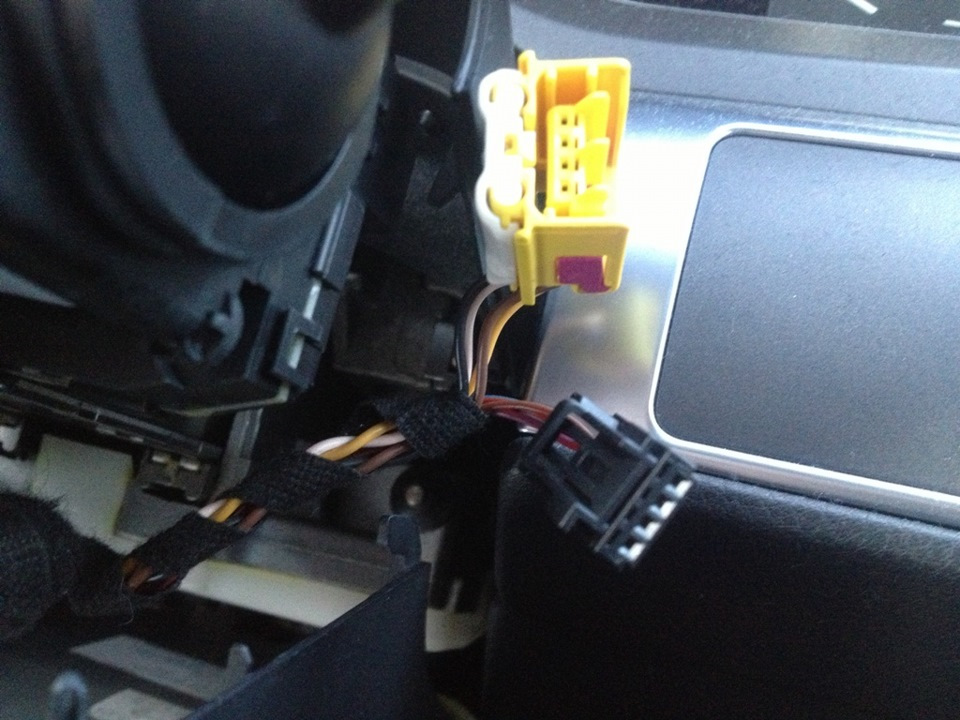

Привет, подскажи что за разьем на третем фото черный с 3мя проводами?! Менял себе сегодня подрулевой чтобы мультируль работал и круиз, на моем не было этого провода, а тот что купил подрулевой был, мне дали вместе с проводами, все сделал все работает, но не пойму что за разьем этот, за что отвечает
Это было 10 лет назад. Уже не помню
С буквой А работают ли кнопки на руле?
Работают. И круиз работает.
не могу найти инфу про подрулевой блок.грешу на него
Я, спустя столько лет, уже не вспомню, что и как… Но, судя по комментариям, на мультируле должен был быть блок 4F0953549B
У тебя вообще работают кнопки на руле?
у меня А.поэтому и думаю, что в нем проблема.нужна инфа.хотя и бк стоит и мультик.
BlackBaller
Я, спустя столько лет, уже не вспомню, что и как… Но, судя по комментариям, на мультируле должен был быть блок 4F0953549B
У тебя вообще работают кнопки на руле?

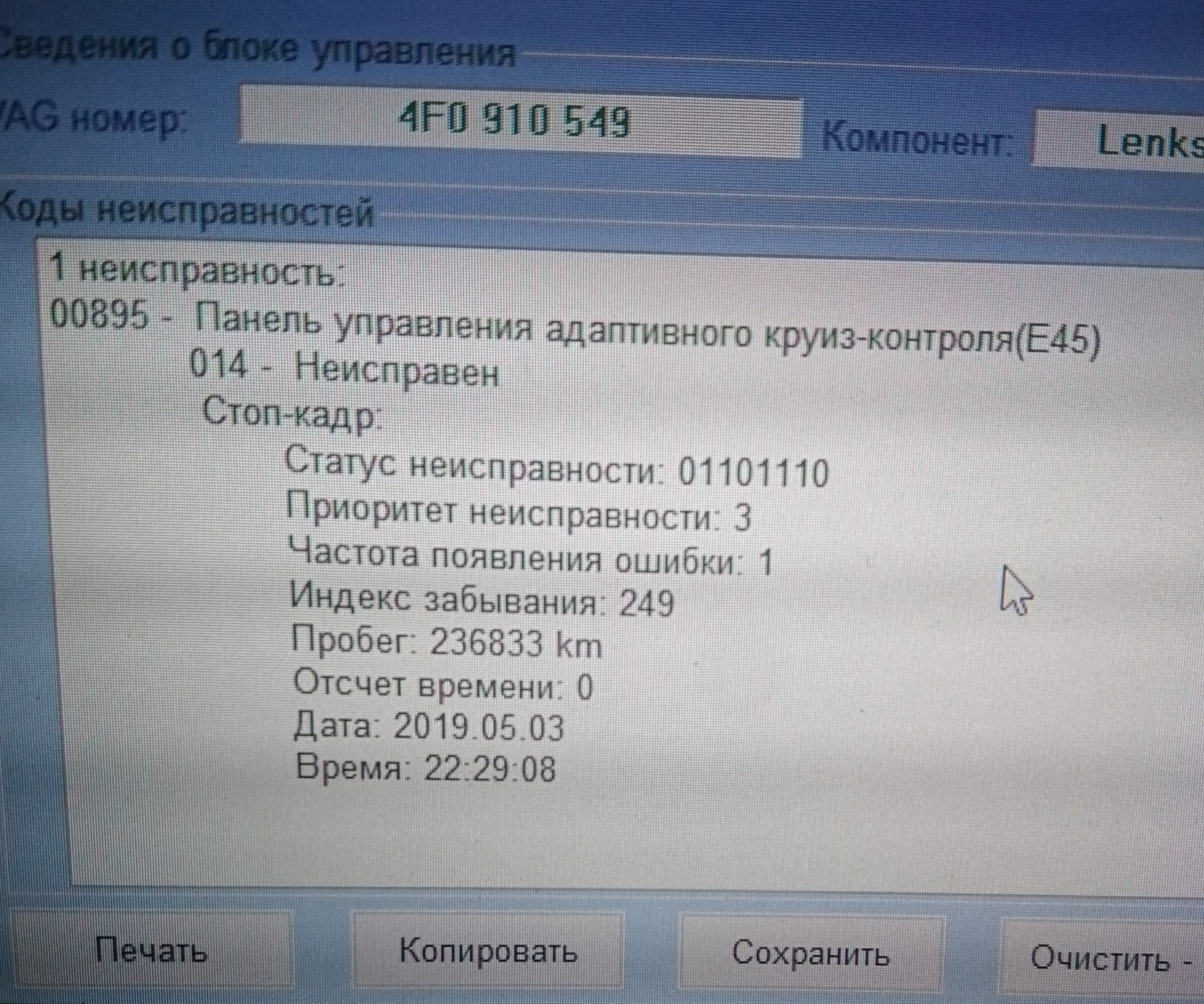

Ошибка висит по рулевой. Причем тут адаптивный круиз не пойму.Кодировку выставил обычный круиз.
кнопки на руле конечно работают
Возможно все-таки что-то с кодировкой начудил. А возможно сам переключатель нерабочий.
С кодировкой начудить не реально. Там все банально просто. Причины может быть две! Сам переключатель не рабочий. Либо блок не поддерживает круиз и ругается. Поэтому и просил помочь, поддерживает ли мой блок круиз? Когда устанавливал рычаг, показалось просто странным, что не видел в разъёме блока пинов для круиза. Подумал ещё, что сидят глубоко и не видно их. Хотя как пишут с буквой А, блок поддерживает круиз
Удивительно, что вообще с буквой А стоит. Обычно для мультируля ставили В.
Как вариант можно поискать блок в объявлениях и договориться, что купишь, если будет работать.
Соответственно и подъехать с полуразобранным рулем и на месте его подключить.
Я уже думал над таким вариантом)
BlackBaller
Удивительно, что вообще с буквой А стоит. Обычно для мультируля ставили В.
Как вариант можно поискать блок в объявлениях и договориться, что купишь, если будет работать.
Соответственно и подъехать с полуразобранным рулем и на месте его подключить.
Но, я говорю именно за пдрулевой блок, а не за пдрулевое кольцо.
Дак и я говорю про блок, а не про кольцо
Я понял.
BlackBaller
Я, спустя столько лет, уже не вспомню, что и как… Но, судя по комментариям, на мультируле должен был быть блок 4F0953549B
У тебя вообще работают кнопки на руле?
Вот ещё нарыл. Ничего не понимаю тогда.
Ребята помогите.установил круиз, не работает.думаю проблема в подрулевом блоке.номер моего 4fo953549a.поддерживает ли он круиз.установлен мультируль и бк с завода.
и вот такой переключатель
А провод прокидывал?
естественно!
BlackBaller
А провод прокидывал?
кодировки тоже все сделал

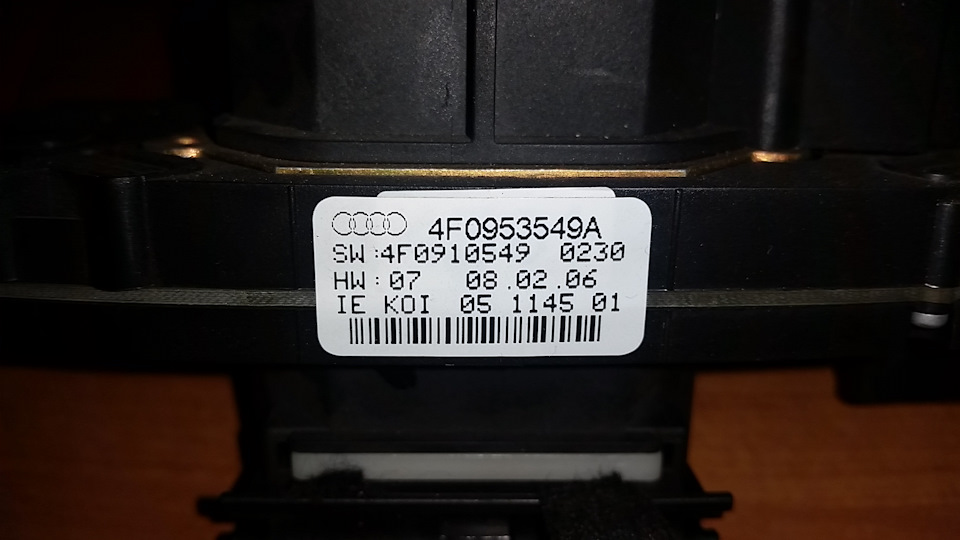

У меня установлена подрулевая подкова 4F0 953 549 A.
Добавлял себе круиз (обычный) — все завелось из коробки, проблем не возникло. Ошибки по АБС висели, пока не прокатился пару минут, потом сами исчезли и круиз заработал.
А у тебя с этой подковой кнопки на руле работают, или нужно ставить с другой буквой?
Да. И мультируль и подрулевые лепестки.
Потом ставил подогрев руля и менял на B или С (если не изменяет память). Тоже все завелось из коробки.
Здравствуйте! Как видно по фото подрулевые блоки отличаются количеством пинов, а провода к этим пинам откуда нужно тянуть? У меня в разъёме эти гнезда (13; 14) пустуют. В отчёте не нашел ответа. P.S. За отчёты огромное спасибо — как путеводная звезда!
У меня, как видно по фото, тоже не было этих пинов внутри. Провода не добавлял. Всё и так заработало.
И, как выясняется сейчас, они не задействованы для подогрева.
Может они для активного круиза?
Понял, спасибо! Будем пробовать.
подскажи как узнать правильное положение кольца? боюсь накасячить!
Рукой прокрути до конца влево, потом вправо. Посчитай количество поворотов и поставь по центру.
Спасибо! А Вася не покажет под каким углом оно стоит?
Нет. Потому что оно неоткалибровано. А при калибровке неправильно повернутого кольца можно его порвать.
Спасибо
Привет! Все тебя спрашивают, может и мне подскажешь куда рыть. Стоял мультируль ( кнопки управления магнитофоном) поставил такойже только + подрулевые лепестки . Не могу прописать-адаптировать лепестки. (Вася диагност) меняю нужную цифру, пишет что число должно быть 5-6 цифр и не принимает его, хотя все там так. Перечитал кучу инфо, неполучается прописать. Может что подскажешь? Спасибо за ранее!
Что тут подсказать… Значение какое было? Какое ставишь?
0002041 было, ставлю 0002141
ну так-то всё верно.
может какие-нибудь ошибки есть?
пробуй несколько раз подряд, может с программой или кабелем проблемка
Привет! Так и не закодировал лепестки. Я по пробовал этим шнурком другие кодировки, так и они не кодируются .на рыл в инете что русская версия ВАСИ МОЖЕТ ДУРИТЬ, не сталкивался с этим? Хочу завтра по пробывать английскую версию установить . И ещё один вопросик? А может это подрулевой блок электроники не поддерживает?
Ни разу не пользовался "васями" и "петями"… у меня классичесский vcds.
Ну это и есть vcds . (Вася диагност)
не совсем
Понял! Ладно спасибо и на этом. Будем дальше копать 😁
А строе кольцо положения руля не продаешь?
Думаешь оно у меня осталось спустя 4 года?
А вдруг валяеться в гараже
здравствуйте, если я возьму 4F0953549C — блок подрулевой электроники от Q7, то правую гитару для управления счёток на свою родную могу поменять? а то там под задние есть ещё, а у меня седан) проблем с установкой не возникнет?
Нет. Не возникнет. В отличии от новых моделей, можно отдельно рычаги менять.
А как планируешь решить вопрос с недостающим проводом?
Жгут проводов на подушку?) я там понял, что их там несколько, один на кнопки, другой на подушку
Для круиза. Или для чего собираешься менять?
У меня простой без кнопок, но есть круиз, я нашел с обогревом руль в сборе с подушкой и жгутами проводов ко всему этому
Просто поменяй блок и кольцо. Переключатели родные оставь.
Ну я тоже так думаю, нашел просто подрулевой блок от Q7 4F0953549C, он уже с гитарами от неё, я туда свои хочу переставить и кольцо 4E0953541B и запрограммировать, думаю всё заработает
Именно так
Спасибо
BlackBaller
Именно так
4F0953549D менялся 4F0953549C и 4E0953541 менялся 4E0953541B такие заменители с номерами не подойдут для руля с подогревом?
Для подогрева нужны 4F0953549C и 4E0953541B
спасибо, на разборке в Мскв говорят, что такие номера на замену пришли, и они к подогреву подходят) буду искать ваши номера, не подскажите, где можно найти их, желательно Мскв
не подскажу

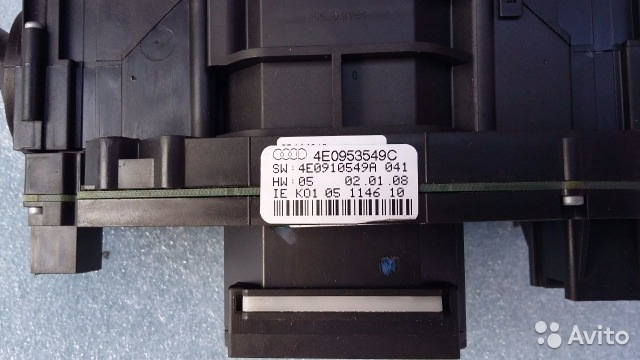

здравствуйте, нашел 4Е0953549C вместо 4F0953549C, не подойдёт для установки?
Блок от a8. Теоретически должен подойти. Но точно не могу сказать.
BlackBaller
Блок от a8. Теоретически должен подойти. Но точно не могу сказать.
Кольцо подходит, а блок нет?
Закажи уже в конце концов с германии комплект.
На ebay 8 т.р. вместе с доставкой.
Извиняюсь, что надоедаю, но я комплект дешевле чем за 180$ не нашел там) да и по курсу дорого выходит.
Только что за 116€ нашел
Хорошо, посмотрю ещё раз, 116€ за всё было?
www.ebay.com/itm/Org-Audi…0e8611:g:JdMAAOSw8gVYB0~D
Спасибо, я это видел, на фото номера другие
а, ну да… присмотрелся к фоткам — отличаются.
пробовал писать ему? может он просто фотки левые выложил
Честно говоря, мне проще в России взять, Мскв-СПБ-Омск, люди приедут, всё проверят и отправят
Ну тут как удобнее.
4Е0953549В такой вместо С блока тоже не вариант, пока не встречал, чтобы с таким устанавливали
Для подогрева только С
здравствуйте, у меня кнопок не было, но с рулём продали жгут проводов подушки безопасности 8К0 971 589 А, он подойдёт мне? Я думаю разницы нет, номера те же, ток 4F0 на А6, а 8К0 на А4, подушки одинаковые же)
Штеккеры сравни. Так-то должны подходить.
Привет! Подскажи номер чёрной фишки и куда идут провода от неё? Предполагаю, что из-за её отсутствия не могу настроить подогрев руля. Подскажи пожалуйста, если в теме…
вот это даже не подскажу… давно это было…
а где проверить? незнаешь?
Завалил блин сообщениями. Не надо писать кучу комментариев. Видишь кнопку "ответить" под сообщением? Пользуйся ей.
Забей в гугле "расшифровать VIN номер". Или попробуй этот сайт etka.autovv.ru/
да нет кнопок в комплектации
тогда смело заказывай жгут проводов 4F0971589A, разбирай рулевую колонку и смотри какой стоит блок. Если стоит 4F0953549B, значит ничего больше менять не нужно.
понял спасибо.
BlackBaller
тогда смело заказывай жгут проводов 4F0971589A, разбирай рулевую колонку и смотри какой стоит блок. Если стоит 4F0953549B, значит ничего больше менять не нужно.
а если блок придеться менять сколько он стоит?
Смотри сам в местных столах заказов. Или может по объявлениям найдешь.
Тебе нужен блок либо 4F0953549B, либо 4F0953549C
ок спасибо.
ок сегодня руль снниму посмотрю. спасибо
и бортовой все есть ксенон адаптив и круиз адаптив вот я че думаю руль может меняли
Проверь по VIN номеру стоял ли он у тебя с завода. Скорее всего придется просто поставить руль и максимум — поменять провод от подушки
друг поскажи мне пожалуйста у меня а6 с6 но руль без кнопок купил руль с кнопками. что сделать чтоб работали кнопки на руле?
Если не было с завода, то, нужно смотреть какой блок подрулевой установлен.
Нужен 4F0953549B или 4F0953549C, жгут проводов подушки безопасности с отводом на кнопки.
привет поставил руль с кнопками и проводку от подушки к нопкам так как у меня была проводка только до подушки все поставил колирование произвел в итоге не заработало купил подрулевой блок 4F0953549D подскажи пожалуйста надо ли мне покупать подрулевое кольцо ?
Конечно надо!
надо с компом посидеть подумать чтоб грамотнее задавать вопросы… вечерком помучаюсь еще
на кнопку реакция есть! я так понял в тесте исполнителей она включает почему то нагрев сидения…
Hausmeister
Привет, я тоже себе поставил, всё по твоей схеме. Кулибин который мне устанавливал, и перекодировал немного напутал в кодировке, вместо круиза (он уже был у меня) подключил другую функцию, не знаю как по русски называется, ну она для определения расстояния впереди идущего авто. Короче её воткнул(её у меня нет). Работоспособность подогрева руля пока не могу проверить, т.к не включается из за +8 на улице( это я понимаю из ниже написанного про темпер. за бортом). Сегодня был в Ауди-центр, круиз включили, говорят, подогрев кодирован правильно, но про температуру за бортом они ничего не знают, говорят что должно сразу включаться, но как то не уверенно сказали. И ещё, даже при +10-15 за бортом, при нажатии кнопки подогрева, должно ли что загоратся на табло? ну типа офф или ещё что? У меня ничего не загорается.
Привет! Та же проблема:- установил блок, закодировал, все как описано выше.
результата нет( надпись выключено включено не появляется на экране. за бортом +23 но мне кажется дело не в этом.
Привет. Попробуй контакт пошевелить (фишку которая внутри руля подключается). У меня в ней проблема была.
двойной контакт на подогрев? да он вроде на защелке был… попробую
На моём защелки не было. Я провода так одел.и там контакт плохой был. Если не тут причина, то кольцо может быть с дефектом…
Felb1980
двойной контакт на подогрев? да он вроде на защелке был… попробую
ну что починил?
Felb1980
Привет! Та же проблема:- установил блок, закодировал, все как описано выше.
результата нет( надпись выключено включено не появляется на экране. за бортом +23 но мне кажется дело не в этом.
При такой уличной температуре он не включится.
Блок, кольцо, пины в самом руле. Всё нужно проверять.
спасибо вот сижу думаюхочу тоже заморочиться, ток более глобально у меня слайн руль 3 спици я хочу купить 4 спитцевый с подогревом, вынуть с него подогрев запихнуть в3х спидцевый )))
Это яростное извращение. Тогда проще купить нагревательный элемент отдельно и придумать кнопку.
я чет не находил этих элементов да и хочу чтоб как штатно было, у меня много таких извращений уже стоит, это не первое будет) заказал руль вот приедет буду его потрашить))) нужно гдето кольцо и блок замутить теперь)
А кнопку тогда как колхозить будешь в своего "Франкенштейна"? И возможно, что там обогрев идет в прорезанных канавках
ну нужно вскрыть конечно посмотреть, а так хотел кнопку врезать в своем в нижней спитце сзади либо разобрать разобрать ее посмотреть принцип работы, и взять потом кнопку вызова голосового управления всеравно не работает закрасить сделать гравировку на ней подогрева и законектить))))
Кнопка на нижней спице стоит. У 3-х спициевого другая форма.
Если переделывать на другую кнопку, то придется дорожки на плате перерезать.
А вообще не вижу смысл покупать донорский руль с подогревом. Дорого и некрасиво потом получится.
Если уж и делать, то ставить 4 спицы или покупать отдельно ленточный элемент и ставить его.
ладно посмотрим что получится )))) я не ищу легкие пути))) посмотрим если нет то хрен с ним выкину да и все)
Здравствуйте, а не подскажите когда блок управления свой меняли на другой он в защиту компонентов не вствал?
Нет, для блока руля не нужно снимать защиту компонентов.
Можно ли перекинуть лепестки и посадочные места с донора на руль который уже с подогревом но без лепестков? Есть под кожей заглушки?
Поставить можно. Но не думаю, что аккуратно получится.
а под кожей разве нету заглушек? Руль б.у. с подогревом, все ровно перешивать…
Я не резал. Но там они и не нужны заглушки. Резать резину придется.
У меня по вину руль с подогревом, но кнопки нет почему-то. Периодически срабатывает подогрев. Может руль с подогревом быть без кнопки? и как он работает тогда? Если в курсе подскажи.
вот этого не подскажу — ни разу не видел.
может параллельно с подогревами зеркал работает, а может от температуры
Привет, подскажи второй провод в кнопки с левой стороны вставляется ? Взял руль без кнопок, поставил свои, у меня в кнопках штекера под второй провод нет, зачем тонкий провод с маленьким штекером ?
www.drive2.ru/b/306216/
Вот так выглядят снятые кнопки. От правых кнопок шлейф идет к правым. От правых кнопок еще один шлейф к жгуту подушки.
не, провод идет от кнопки подогрева, два толстых в улитку, и два тонких, вот куда они и не понял, ща попытаюсь фотку выложить
www.drive2.ru/b/2490089/?…1-TWGSLSdhTKloODIuABtufto
подскажите, хочу поменять руль без кнопок на руль с кнопками и лепестками, такие вопросы. Что нужно из запчастей? Само колесо, подойдет ли подушка от старого? Нужно ли менять возвратное подрулевое кольцо и блок электроники? И номера запчастей бы, а то здесь указаны под руль с подогревом, или без разницы?
Подушку менять не нужно (если 4-х спицевый менять на 4-х)
Придётся поменять возвратное кольцо на 4E0953541A или 4E0953541B
Однозначно нужен будет жгут проводов для подушки с ответвлением на руль 4F0971589A
Блок электроники скорее всего надо менять на 4F0953549B или 4F0953549C
Руль, думаю, явно не будешь новый покупать… Каталожник от него 4F0419091DDW88
Ну и вот на всякий случай мой отчет по установке мультируля на a4b7.
Смотри. Если нужна будет помощь — пиши. Отвечу на вопросы.
добрый день! наверное я поздно! у Вас случаем не остался руль с улиткой? готов приобрести. а то у меня Ауди рестайлинг А6 2010 года. а мультируля нет(( хотя бы мультируль хотелось бы…
дак уж продано всё давно…
055R
добрый день! наверное я поздно! у Вас случаем не остался руль с улиткой? готов приобрести. а то у меня Ауди рестайлинг А6 2010 года. а мультируля нет(( хотя бы мультируль хотелось бы…
у меня есть руль четырех-спицевый с подухой от а4 =) но он коричневый
BlackBaller
У меня загоралось сообщение, что включен подогрев. Фото смотри выше.
точняк! контакт был хреновый, с фишкой такого бы не было, всё работает, Я В ВОСТОРГЕ. Спасибо тебе за твой пост!
BlackBaller
У меня загоралось сообщение, что включен подогрев. Фото смотри выше.
да я уже подзаметил, походу у меня чего то не так, а что? у меня не было фишки на проводе, который от кнопки идёт на кольцо, и провод был так соединён на бум, может тут чего напутали?
