Подключение ПТФ на Chevrolet Niva с задержкой

Как я заменил кустарную проводку на умную схему с таймером, сделав противотуманки удобнее и безопаснее.

Приветствую, драйвовчане! Многие владельцы базовых комплектов Нивы сталкиваются с тем, что предыдущие хозяева самостоятельно подключали отсутствующие опции. Моя Шнива не была исключением: противотуманные фары (ПТФ) были подключены, мягко говоря, на сопли. Управляющий плюс был взят с тонкого, незащищенного предохранителем провода в монтажном блоке, а реле и предохранитель висели на соплях. Такая схема — прямая дорога к проблемам: от перегорания проводки до короткого замыкания. Решено было не просто переподключить, а сделать это с умом — добавив функцию «вежливого» света с задержкой включения и выключения птф.

Первым делом я полностью удалил всю старую проводку ПТФ вместе с кустарными реле и предохранителями.
Изучив монтажный блок, я не обнаружил штатного места для реле ПТФ (которого в моей комплектации и не предусмотрено). Просто повторить заводскую схему не вышло.

Так родился план — сделать подключение не просто правильным, а интеллектуальным. Я решил использовать реле времени РЕГТАЙМ 6-12 от «Энергомаш» (12В, 25А), чтобы реализовать две удобные функции:
Задержка включения на 15 секунд после запуска двигателя (чтобы избежать скачка нагрузки на сеть при старте).
Задержка выключения на 30 секунд после выключения зажигания (тот самый «вежливый свет», освещающий путь до дома или калитки).

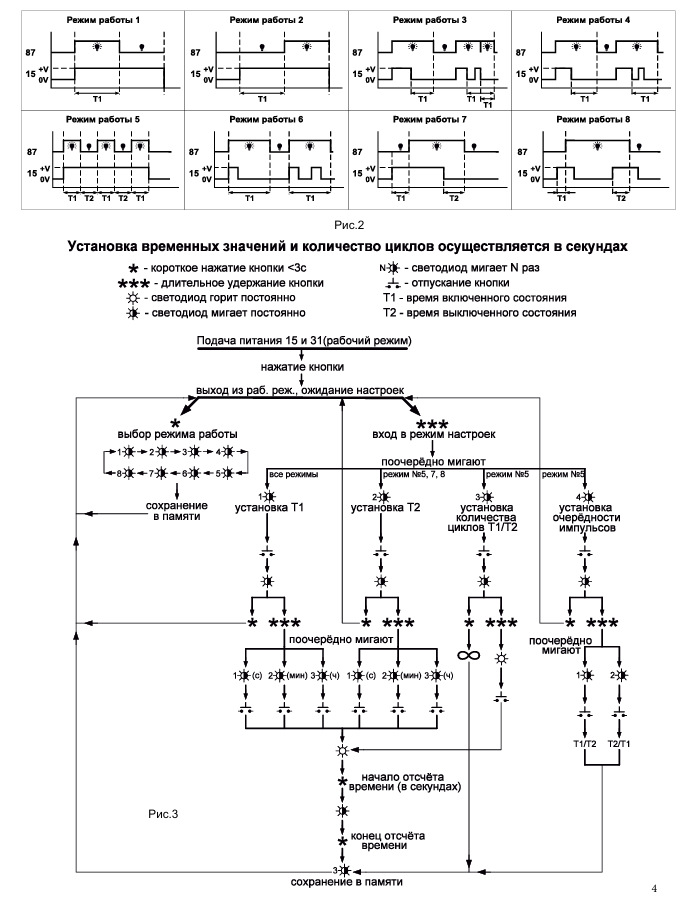

Я выбрал программируемое реле времени за его гибкость. Настройка заняла 5 минут:
Извлекаем заглушку на корпусе реле для доступа к кнопке программирования и выбираем 7 режим работы.
Подаем питание на управляющие контакты.
С помощью кнопки (руководствуясь схемой из инструкции) задаем два интервала:
Первая задержка (включение): 15 секунд.
Вторая задержка (выключение): 30 секунд.
Возвращаем заглушку на место. Реле запомнило программу.

Подробная схема подключения по уму
Вся работа велась через разъем Ш1 монтажного блока. Вот логика соединений:

Питание (силовая часть):
Контакт Ш1-3: Берем постоянный «+» (контакт 30 реле). Это источник энергии.
Контакт Ш1-5: Это выход 87 реле. Сюда через реле времени подается питание, которое внутри блока уже разделяется на две цепи с защитой штатными предохранителями.
Контакты Ш1-1 и Ш1-6: Это плюсовые провода на левую и правую ПТФ соответственно.

Управление (логическая часть):
Контакт 15 реле: Управляющий «+». Берем его с кнопки включения ПТФ на панели. Важный нюанс: питание на эту кнопку приходит только после включения зажигания (оно запараллелено с кнопкой обогрева заднего стекла). Это важная страховка.
Контакт 31 реле: «Масса». Закрепил на ближайшем удобном болте кузова.
Контакт 87а: Не используется.
Контакт Ш1-8: Не использовал. На нем появляется «+» при включении габаритов. Если его завести на кнопку, ПТФ будут работать только с габаритами. Я отказался от этого, чтобы иметь возможность включать ПТФ независимо.

Как это работает — финальный алгоритм

Кнопка ПТФ выключена → Свет не горит, реле спит.

Включаем кнопку ПТФ и поворачиваем ключ зажигания → Реле получает управляющий сигнал, но выдерживает паузу 15 секунд, чтобы генератор вышел в рабочий режим после запуска двигателя. Затем замыкает силовую цепь — ПТФ загораются.

Глушим двигатель (выключаем зажигание) → Управляющий сигнал пропадает, но реле продолжает удерживать силовую цепь замкнутой еще 30 секунд, освещая вам путь. После этого — отключается.

Несколько слов о свете
При покупке на машине стояли диодные ПТФ. Светили ярко, но одна вышла из строя. Перешел на обычные галогенные лампы. Честно говоря, для моих задач (освещение обочины в туман/дождь и «вежливый свет») разница несущественная. А желания слепить встречных «инопланетным» светом у меня нет. Штатный свет головной оптики в паре с правильно подключенными ПТФ меня полностью устраивает.

P.S. Для тех, кто захочет повторить: главное — не торопитесь, прозванивайте провода и делайте все соединения качественно. Удачи на дорогах и в гаражах!
