Кап. ремонт двигателя было решено делать после того как расход масла составил 1л на 1000 км. При покупке авто расход был в районе 200г /1000км, пробег 156 тыс. км. Замер компрессии показал одинаково высокое значение во всей цилиндрах : 16,5 кгс/см2 . Подготовка была долгой, примерно два месяца собирал и изучал информацию по данному движку, да и ремонт такой сложности я собирался делать впервые. Спасибо людям которые выложили материалы и полное описание сего процесса на сайты форд фокус клаб и мондео клаб. Еще нашлась книга «пошаговый ремонт мазда 6» и руководство по ремонту Форд Мондео для СТО, в которых подробно всё описано. Кому нужны данные материалы, могу выслать в личку. Там все моменты затяжки есть, потому в отчете описывать их не буду.
Для ремонта понадобятся следующие зап. части :
Ford
1 113 871
Прокладка корпуса дроссельной заслонки 1шт. 347,77руб.
Ford
1 119 833
Кольцо уплотнительное 1шт. 469,13руб.
Ford
1 317 276
Клапан коллектора впускного 4шт. 650,02руб.
Reinz
70-36039-00
Прокладка корпуса термостата 1шт. 193,14руб.
Toyota
23217-62020
Фильтр топливный грубой очистки 1шт. 366,81руб.
Дело техники
563090
Набор ключей шестигранных 1шт. 154,88руб.
Ford
1S7Z 6268 BC
Цепь грм 1шт. 2 573,29руб.
Mazda
LFY1-11-SE0A
Вкладыши шатунные стандарт, комплект 1шт. 2 317,22руб.
Bosch
0 450 905 927
Фильтр топливный 1шт. 406,73руб.
Elring
026.650
Колпачок маслосьемный выпускной 8шт. 93,20руб.
Elring
026.680
Колпачок маслосьемный впускной 8шт. 87,03руб.
Elring
874.301
Прокладка впускного коллектора 4шт. 248,73руб.
Ford
1 149 131
Болт шкива коленвала 1шт. 341,93руб.
Ford
1 581 167
Фильтр воздушный двигателя 1шт. 519,07руб.
Ford
1 667 955
Сальник коленвала передний 1шт. 346,87руб.
Kolbenschmidt
80 00448 1 0 000
Кольца поршневые 1шт. 664,72руб.
Kolbenschmidt
80 00448 1 0 000
Кольца поршневые 1шт. 664,72руб.
Kolbenschmidt
80 00448 1 0 000
Кольца поршневые 1шт. 664,72руб.
Kolbenschmidt
80 00448 1 0 000
Кольца поршневые 1шт. 664,72руб.
Reinz
14-32207-01
Ремкомплект болтов головки блока 1шт. 1 833,70руб.
Reinz
15-36563-01
Прокладка крышки клапанной пластиковой 1шт. 1 241,81руб.
Reinz
61-35440-00
Прокладка головки блока 1шт. 1 984,92руб.
Reinz
70-31414-10
Герметик 2шт. 380,81руб.
Reinz
70-35488-00
Прокладка выпускного коллектора 1шт. 285,15руб.
Ещё масло Ford formula F 5W-30 – 10 л для заливки нового и последующей замены после не более 3 тыс. пробега, 4л антифриза ford концентрат оранжевый, дистиллированная вода – 5л, жидкость ГУР. Была куплена химия для отмывки двигателя( очень хорошо отмывает кенгуру профом 1000) . Промывка карбюратора для промывки форсунок.
Из инструмента понадобиться: набор головок звезд-Е, набор ключей Torex, в том числе Т-55, из обычных головок- на 18, динамометрический ключ. Так же приобретен микрометр.
Ремонт проводил в гараже у друга, так как своего гаража к сожалению нет.
Начал со сброса давления в рампе, на работающем двигателе снял предохранитель топливного насоса и подождал пока двигатель не начал глохнуть. После снимаем аккумулятор. Для удобства я снял решетку и правую фару. Дальше снимаем коробку с воздушным фильтром.


Дальше снимаем фишки с датчиков ( фишки я не подписывал, перепутать их очень сложно)), снимаем катушку зажигания в месте с броне проводами, я сразу выкрутил свечи, дальше дроссельный узел. Весь крепеж складывал по наименованиям в бумажные стаканчики и подписывал. Очень удобно не нужно искать от куда какой болт. Стаканчики делал из бумаги для принтера А4 по типу тех, в каких раньше бабушки семечки продавали.




Снимаем тросик газа с дроссельного узла, фишки с датчиков, а затем сам дроссель.

Дальше снимаем проводку с форсунок и открепляем от стяжек и снимаем впускной коллектор. Внутри коллектора всё в нагаре, первая и вторая вихревая заслонки были разболтаны, все четыре под замену (((



Потом слил с бачка ГУР жидкость, снял бачек и сам насос ГУР.

Снимаем выпускной коллектор, отсоединяем тройник системы охлаждения от головки блока и клапанную крышку снимаем.

Дальше снимается всё навесное ( генератор, компрессор насоса подвесил к «телевизору»). Шкив с помпы симаем и ролики натяжители.

Дальше снимаем опору двигателя, здесь понадобиться головка на 18. После открывается доступ к крышке цепи ГРМ. После её снятия прояснилась картина с цепью- под замену. Натяжитель цепи вышел примерно на ¾. Вот такой не большой ресурс цепи всего 168 тыс.
Снимаем звездочки с распред валов, снимаем цепь, натяжитель, успокоитель. Далее замер тепловых зазоров клапанов, потом снял распред валы и головку блока.



Зазоры впускных клапанов в допусках, выпускных имели крайние значение. Зазоры в любом случае придется регулировать после притирки.
Нагара на поршнях много было, в гильзах хонирование было отчетливо видно и прощупывалось. Гильзы слегка мутноваты из-за обработки форсаном (кто не знает- это нано керамика для зашиты двигателя от износа и уменьшения трения. Хорошая штука, это уже вторая машина у меня на которой обрабатывал двигатель. ) последующие промеры диаметра гильз показали что износ совсем минимален и находиться в заводских допусках, эллипса нет.


Дальше пошел разбор головки, отмывка, отчистка и раскладка по своим строго отведенным местам. Процесс кропотливый, главное не перепутать от куда какой клапан, цилиндрик регулировочный и т.п.




Comments 221
Вопрос, а поршня ремонтные? Не увидел в списке
Нет, поршня старые
Подскажи, а ремонтные поршня есть? Подходят от mazda?
От мазды подбирать только
Принял, понял.
Можно мануал ?
Приветствую. По макс могу сбросить, напишите 89604720038
Добрый день, человечище. Буду весьма признателен, если и мне скинете мануал, на почту men_1981@mail.ru
Привет! Только по вотцап смогу
89283090108

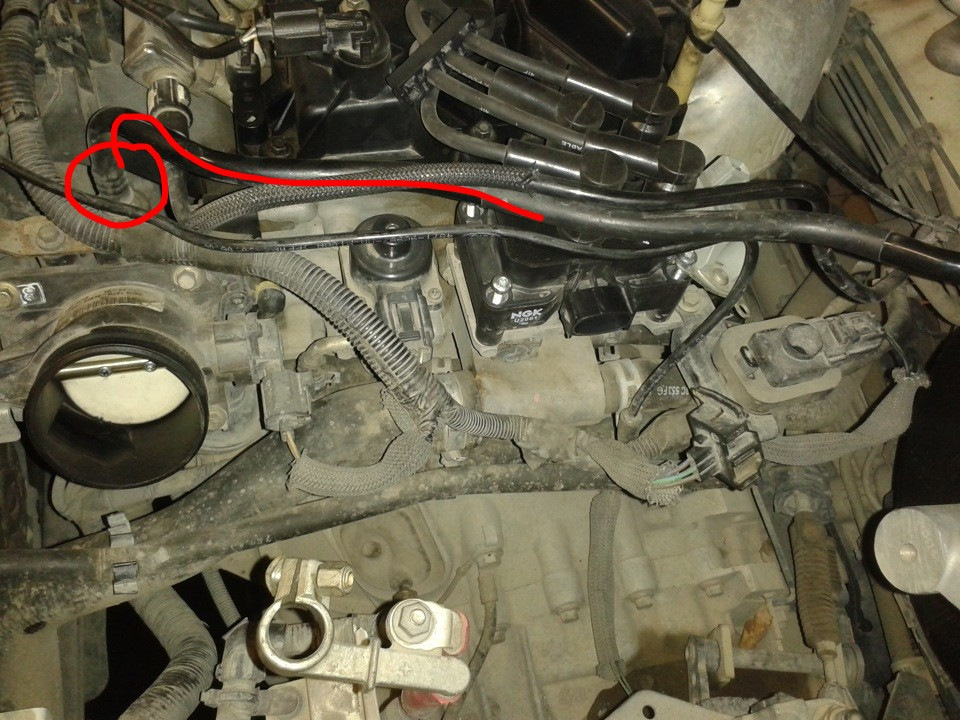

здравствуйте, подскажите, что это за шланг, за что отвечает?
