Перечитал несколько записей про установку омывателя камер и ни одно исполнение мне не понравилось.
В одном случае кто-то поставил доп бачок, в другом омыватель камеры работает вместе с омывателем заднего стекла. Во втором случае это лишнее — даже если заколотить заднее стекло фанерой, не изменится вообще ничего, ведь ориентироваться через него посредством зеркала бесполезно.
Это я отвлёкся. Теперь к моей идее принципа работы омывателя камер.
1. Омыватель камер работает от родного насоса.
2. При движении вперёд при нажатии на подрулевой, задний очиститель срабатывает, как обычно.
3. При включении задней скорости активируется реле которое отключает задний дворник; переключает электроклапана системы омывания; и при нажатии на подрулевой включается только насос омывайки.
В данный момент для реализации мне не хватает схемы. Точнее она есть, но на ней не показано, какой контакт отвечает за включение заднего дворника. Сигнал же заднего хода есть в разъёме магнитолы.
Буду признателен за помощь в поисках контакта включения заднего дворника.
Схему прилагаю.
Comments 40
У меня реализовано от доп насоса. Часть 2
А вы не смотрели под обшивку двери багажника? Бывает, что там а район камеры приходят шланги с водой и обдувом для камеры. Где то читал об этом
У меня точно нет. Разбирал когда сверлил отверстия под номер.
katok75
А вы не смотрели под обшивку двери багажника? Бывает, что там а район камеры приходят шланги с водой и обдувом для камеры. Где то читал об этом
На дорестах камера сама понимает что грязная и омывается, так как через нее работает система мертвых зон.На рестах эта система работает на сонарах и в обмыве камеры необходимость отпала.
При условии Top комплектации
Клапан с алика перед установкой проверить обязательно, у моего резинка покоцена была, на газ не заметно, я вмесо нее подходящее колечко резиновое чуток покрупне втыкнул)
А зад просто вк дворник и мультиком смотришь на разъеме где появилось, плюс рвешь и через реле 5и контактное, и всё. Пит реле от ламы заднего хода
Буду скорее всего ставить клапан за бардачком, чтобы на камеры развести шланги. И постараюсь найти контакт в подрулевом, чтобы туда релюшку внедрить.
Вот с передней сложнее
Омыватель передней камеры можно завести через тройник на шланг омывателя фар.
Я от омывая лобаша завёл. Летом просто трубку пережимаю, осень зажим снимаю и красота.
Kara0137
Вот с передней сложнее
С передней проще в разы. Сделал за 15-20 минут.
)) да так я тоже делал, хотел чтоб отдельно от дворников включать
О вот это уже другой разговор. Именно трёхходовой клапан, то что надо. Осталось найти как отключить дворник. А клапан буду ставить в салоне, ведь надо же ещё переднюю камеру омывать. Либо тянуть шланг вперёд.
Клапан с али взял, реле жиговские, всё четко работает
Так не проще ли клапан в район прыскалки заднего стекла, релюхи ближе к моторчику дворника . Зачем под руль то лезть
Допустим мы поставили туда клапан. Как он будет распределять потоки в 2х режимах. Хотелось бы такой клапан, но они в природе не существуют.
На али без проблем, клапан переключающий
Ссылочку можно.
ShotJustice
Допустим мы поставили туда клапан. Как он будет распределять потоки в 2х режимах. Хотелось бы такой клапан, но они в природе не существуют.
А это что?) только приехал, скоро буду ставить. ozon.ru/t/G2QLXB
Цепляем к фонарям заднего хода. Без напряжения поток на стекло, под напряжением поток на омывайку.
Так же реле отключения дворника питается от того же фонаря. Все дела.
Да уже выше на этот счёт порешали.
Я не эксперт, но может стоит посадить реле не на дворник, а на задний омыватель окна, чтобы омыватель камеры включался омывателем окна?
Ещё раз перечитайте мною изложенное — омыватель работает при любом раскладе. Надо отключать дворник.
Прошу прощения, неверно истолковал "нажатие на подрулевой". С чего-то решил, что речь о крутилке, включающей задний дворник)
☺️
От заднего хода берете управление на реле, которое рвёт провод "1" на моторе и так же берете управление клапана с заднего хода.
Зачем рвать "силу" если можно рвать слаботочку. Все манипуляции с электрикой ограничатся рулевой колонкой. С задним ходом всё ясно, как я и описал. Мне нужен пин в подрулевике который даёт сигнал включения очистителя.
Нажав на омыватель, вы подадите сигнал в бцм и та уже запустит логику отработки стекло очистителя.
К тому же вся коммутация будет в крышке…
Можно кнчн и так сделать, но чем это хуже рвать сигнальный провод с подрулевика? Как раз таки этот сигнал и порвём.

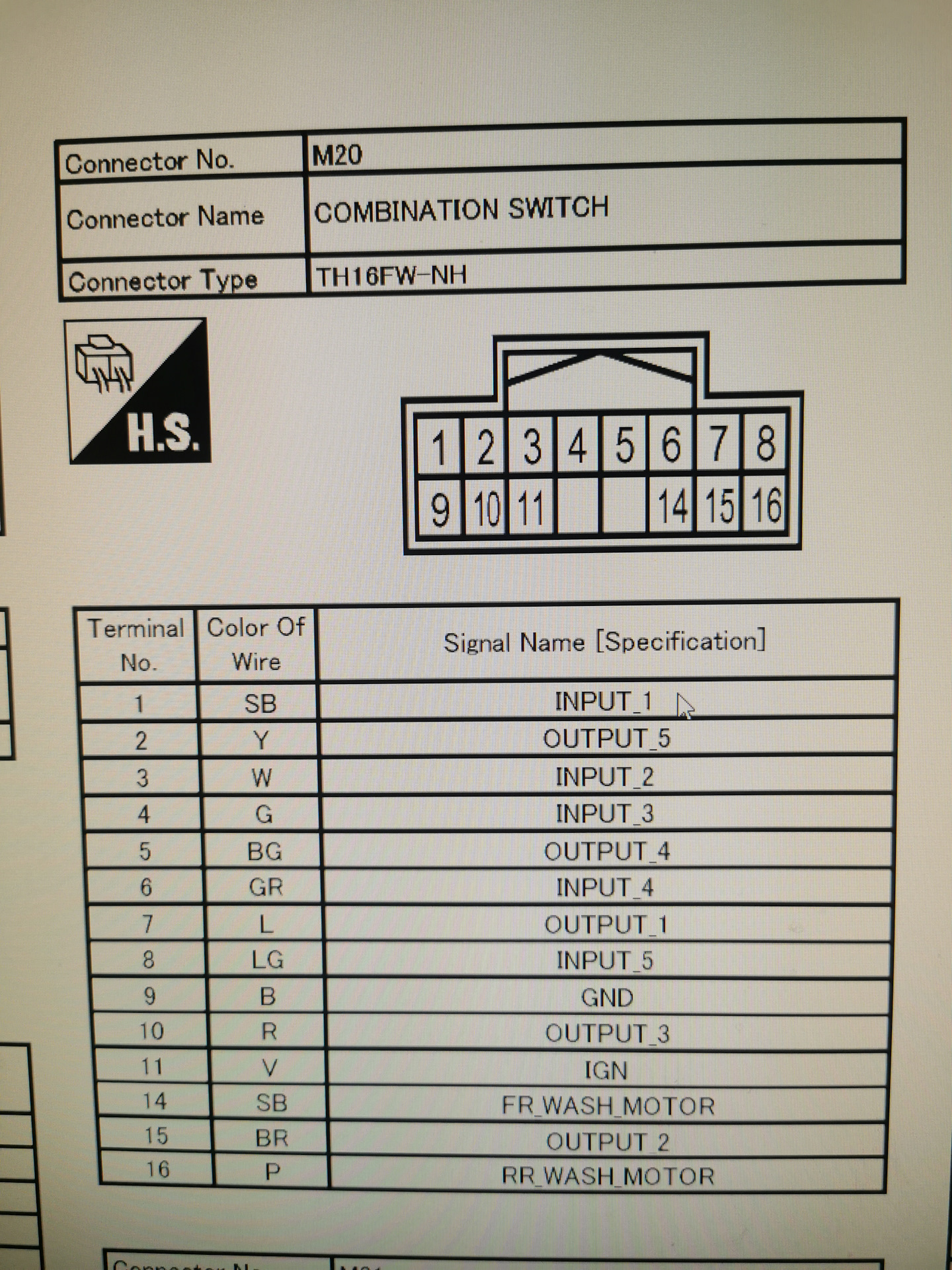

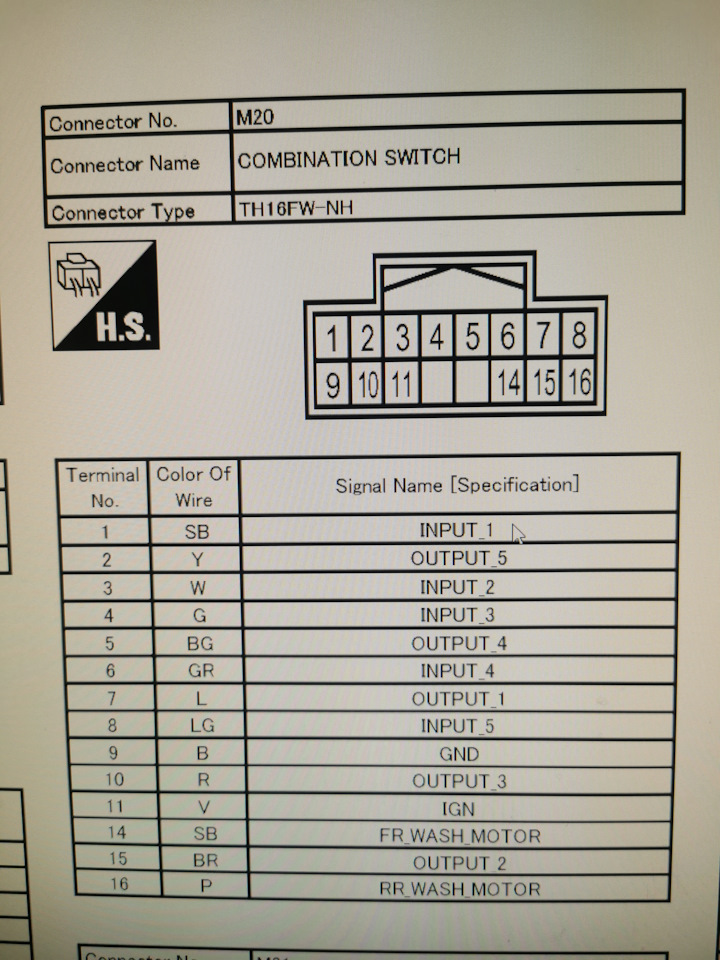

Могу помочь только такой распиновкой разъёма.
Спасибо. Эта схема сократит поиски… Точнее уже сократила. Пин 16 то что я искал.
Только интересно как они реализовали управление прерывистым режимом. Скорее всего по кану. А ручной по аналогу.
Так, стоп. Моя схема отличается от той что у вас в посте
Да вижу. Значит методом тыка из двух схем определю.
Тут по сути надо по очереди отключать пины, чтобы поймать момент когда дворник перестанет срабатывать.
spbds
Так, стоп. Моя схема отличается от той что у вас в посте

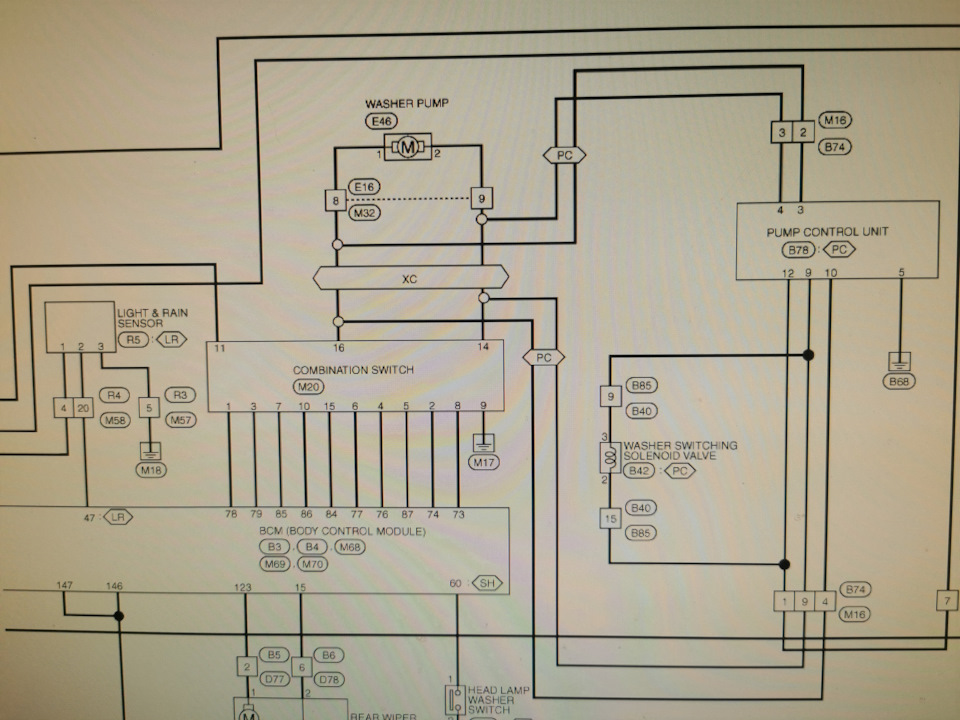

Ещё раз посмотрел на схему. По ходу принцип работы следующий — при нажатии на рычаг, один сигнал идёт прямиком на насос, а другой уходит в мозг и там уже включается стеклоочиститель. И надо искать пин не на насос, а тот что идёт в мозг.
Да, всё верно. Но он может быть одним и тем же проводом, который отвечает за режим с паузой.
Для машин с круговым обзором (видимо комплектация со штатным омывателем и обдувом) предусмотрен отдельный блок управления насосом омывателя. (провода с индексом pc)
У меня 360, а обдува нет. Думаю, не придётся ли отказаться от этой идеи и внедрять ещё один насос в бачок на место отсутствующего фароомывателя. По схеме кажется, что в мозги всё-таки идёт сигнал включения. Но возможно они мониторят включение насоса.
Я приноровился, если слегка нажимать, то омыватель срабатывает, а щётка нет. Камера смачивается и картинку более менее видно. Всеравно струи не хватает полноценно отмыть камеру даже если подольше держать.
Буквально минуту назад проверил это. Можно клапан в крышку багажника засунуть и вывести активацию по включению дворника. Но в принципе его вообще можно отключить. Он всё равно ничего не решает.
Всё зависит от того что первоочередно, стекло или камера, от сюда и подключать клапан чтобы без питания вода шла куда нужно. Если стеклом не пользуетесь как я, то конечно без питания клапан должен пускать воду на камеру.
