Всем ДВС, друзья. Не для кого не секрет, что любому человеку хочется комфорта. Не исключением является и автомобиль. Поэтому сегодня решил ДОукомплектовать Симону штатным информационным экраном для отображения часов, температуры наружного воздуха и информации аудиосистемы. Для этого был куплен собственно сам экранчик и конечно же козырёк панели приборов, в котором он и устанавливается. Забегу немного вперёд, скажу что проводка в авто проложена под макси комплектацию, ничего колхозить и добавлять не пришлось за исключением одного нюанса, о котором расскажу далее в фотоотчете. Итак, меньше слов, больше фоток.
Было/стало
Купил козырек панели приборов. Состояние на 4 с
Также купил штатный экран. Очищаем, моем.
В помощь универсальный очиститель пластика.

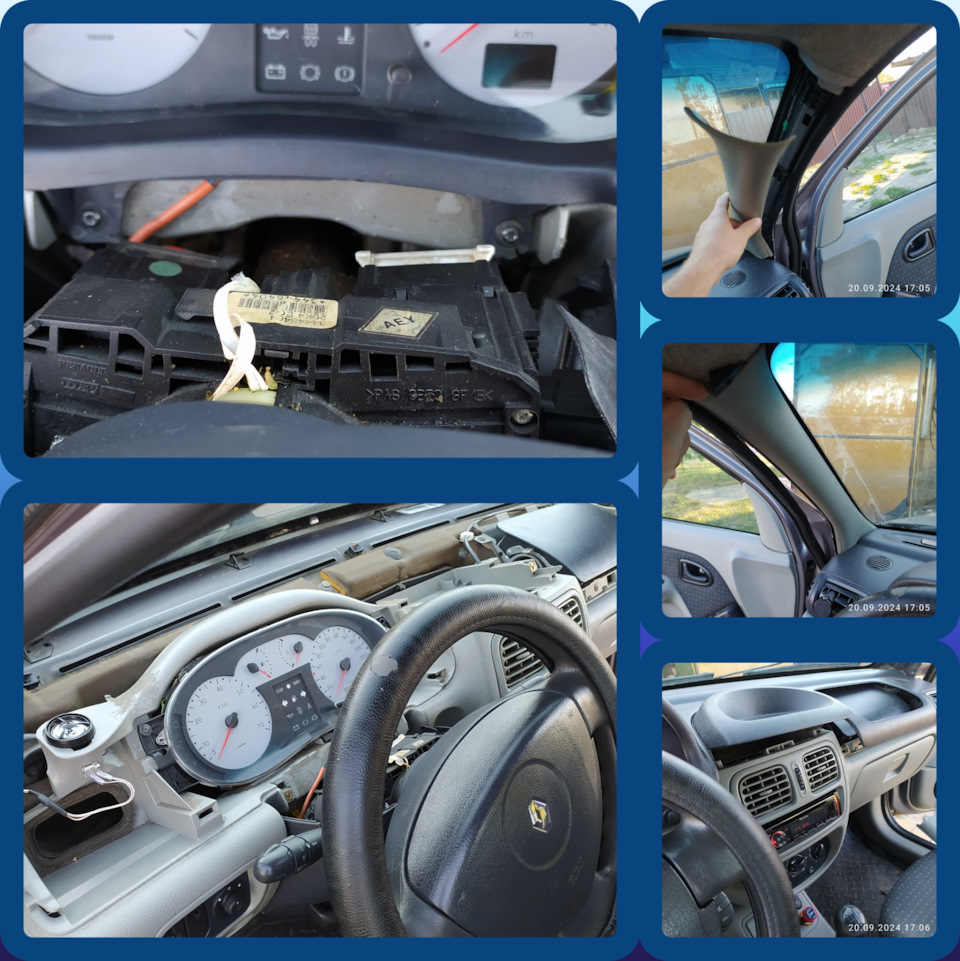

Пока купленные запчасти сохнут, снимаем панель приборов, т.е. её верхнюю часть. Для этого откручиваем 7 саморезов (3 вдоль лобового стекла, 2 с торцов панели слева и справа, 2 под панелью рулевой колонки), также снимаем накладки передних стоек и тянем панель немного на себя и выводим её из-за рулевого колеса.
Первая примерочка.
С внутренней стороны для демонтажа сторой панельки -кармашка, необходимо срезать оплавленные заклёпки концелярским ножем. И аккуратно разъеденить части панели.
Контрольная примерка нового элемента панели, ну и для сравнения козырёк/кармашек.
Для фиксации козырька не стал использовать метод заплавки, т.к. крепёжные элементы на козырьке отсутствуют из-за демонтажа. Поэтому применил cosmofen клей и пищевую соду. Это проверенные временем и многими людьми способ.
Получилось все равно, очень хорошо, как по заводу.
Далее проводка. Покапавшись под панелью нашел два штекере: один серый другой жёлтый. Красный отсутствовал, т.к. это штекер от джойстика управления аудиосистемой, а у меня мафон не штатный, да и джойстик по заводу отсутствовал. Джойстик устанавливал сам, есть запись в журнале Симоны. НО. Красный штекер у меня был. Поэтому я решил параллельно впаять родной штекер, вдруг захочу вернуть штатный мафан. Подключил серый штекер и вуаля — работают часы и температура показывает правильно.
При первом подключении выяснилось, что не работала подсветка, лампы перегоревшие были. Заменил лампочки, теперь информация видна четко и ясно.
Вот так запаяли параллельно оригинальный штекер, и кстати, товарищ подкинул свою штатную магнитолу, и получилось что джойстик теперь работает и со штатной магнитолой и всю информацию выводит на экранчике, а также и пионер мафан работает с джойстиком, только инфа не отображается.
Собрал всё, установил обновленную панель приборов.Окончательный вид.
Да, какая-то мелочь, а приносит приятные чувства. Вот такая вот история сегодня. Всем добра.
Да вот нифига не макси, у моего в этом месте висят два разъёма, но совсем не такие, как у Вас. На подсветку провод есть в дверном разъёме, а лампочек в карте нет. На обогрев и на зеркало тоже нет проводов, и пины фиг подберешь.
У вас машина идёт второй рестайлинг Симбол 1. Поэтому нужно искать нужный дисплей. Мне подошёл от лагуны 1. Нужно ещё смотреть крепление чтобы подходило. Сам экран от крепления в панели снимается
Я предполагаю, что проводка у всех симбах одинаковая под макси комплектацию, но могу ошибаться. У меня не было часов, не было подрулевого джойстика, но проводка была вся, даже датчик температуры наружного воздуха стоял в зеркале. Просто снимите верхнюю часть панели приборов и посмотрите, может где-то будут все нужные фишки.
Comments 14
Кармашек случайно не остался?
Привет, машину продал и кармашек отдал в придачу
Как вывести температуру? есть только время, но температура не выводится клио 2003
В правом зеркале должен быть датчик температуры, снизу маленькая такая капелька из зеркала, и в районе часов штекер к экрану.
Да вот нифига не макси, у моего в этом месте висят два разъёма, но совсем не такие, как у Вас. На подсветку провод есть в дверном разъёме, а лампочек в карте нет. На обогрев и на зеркало тоже нет проводов, и пины фиг подберешь.
Вот видите, я же и сказал, что могу ошибаться. Но у меня фишки мультимедиа были, хотя штатно экрана не было.
Я так понимаю, что и дисплеи разные есть. У меня и панель другая, места под дисплей нет, но для чего тогда разъёмы?
У вас машина идёт второй рестайлинг Симбол 1. Поэтому нужно искать нужный дисплей. Мне подошёл от лагуны 1. Нужно ещё смотреть крепление чтобы подходило. Сам экран от крепления в панели снимается
Нет, первый. 3 фаза.
Я и говорю — ВТОРОЙ рестайлинг Симбол 1
Давно хочу сделать так же, не подскажите на всех симбах есть эти фишки?
Я предполагаю, что проводка у всех симбах одинаковая под макси комплектацию, но могу ошибаться. У меня не было часов, не было подрулевого джойстика, но проводка была вся, даже датчик температуры наружного воздуха стоял в зеркале. Просто снимите верхнюю часть панели приборов и посмотрите, может где-то будут все нужные фишки.
Леееень, поэтому мучаю вас))), шучу конечно посмотрю.
😀
