Изначально, из амбиента в моей машине было лишь освещение ног и то только для передних пассажиров. На первом этапе добавил подсветку ног задним пассажирам и освещение карманов дверей. В целом стало по уютнее. Однако, хотелось света в верхней части двери.
Полоски реализовать дорого, многоцветные комплекты с али не рассматривал (ничего против не имею, просто не мое), люблю когда максимально приближено к оригиналу (с регулировкой из головного устройства).
Выбор был сделан в пользу подсветки внутренних ручек дверей. Взял за инструкцию записи Алексея: инсталляция и кодирование.
Что было куплено:
1. лампочки — ссылка;
2. разъемы — ссылка;
3. пины (для того чтобы завести плюс в задние двери) — ссылка;

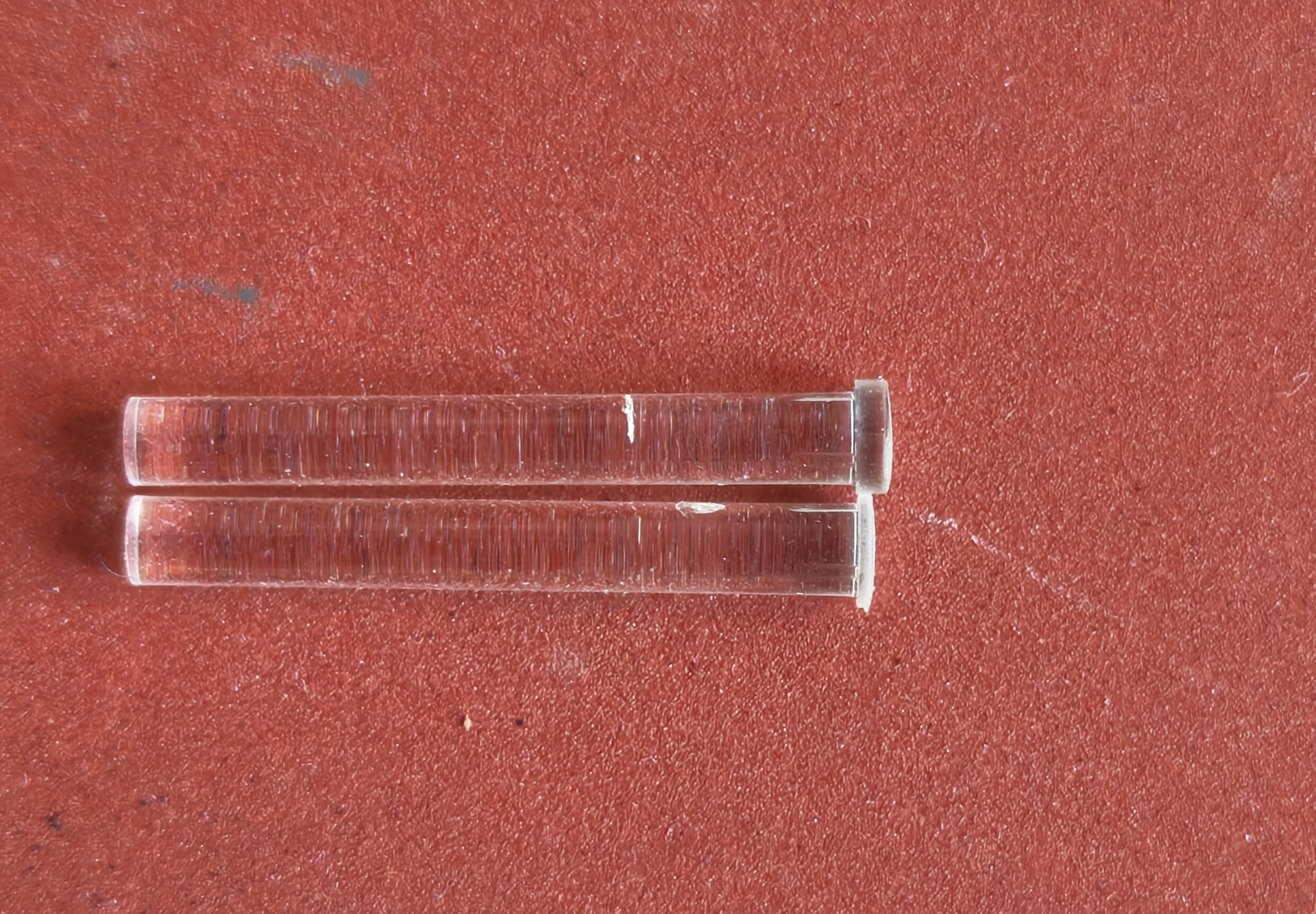

4. светодоводы — ссылка;
5. внутренняя ручка двери с заводским амбиентом (чистая случайность на самом деле, не планировал ее покупать, увидел объявление по ну очень привлекательной цене);
6. шлифлист — ссылка.
Шлифлист необходим чтобы заматовать поверхность головки световода (для этого подойдет зернистость 1000). Нужно это для более равномерного свечения, чтобы не было ореолов.
Купленная ручка пошла в расход на эксперименты и подгонку :)
В дальнейшем использовалась как шаблон для остальных ручек.
С передними дверьми все просто — допиновываем 8 пин и присоединяемся к 5 пину.
С задними все сложнее, как и у автора вышеуказанных статей, в моем авто нет блоков в задних дверях. Соответственно нужно тянуть от передних. Прокладывали только плюс, минус был взят непосредственно в задних дверях.
Ну а дальше пошли кодировки, с которыми, как ни странно возникли проблемы. Но тут на помощь пришел Slavian1975. Слав еще раз огромное спасибо :)

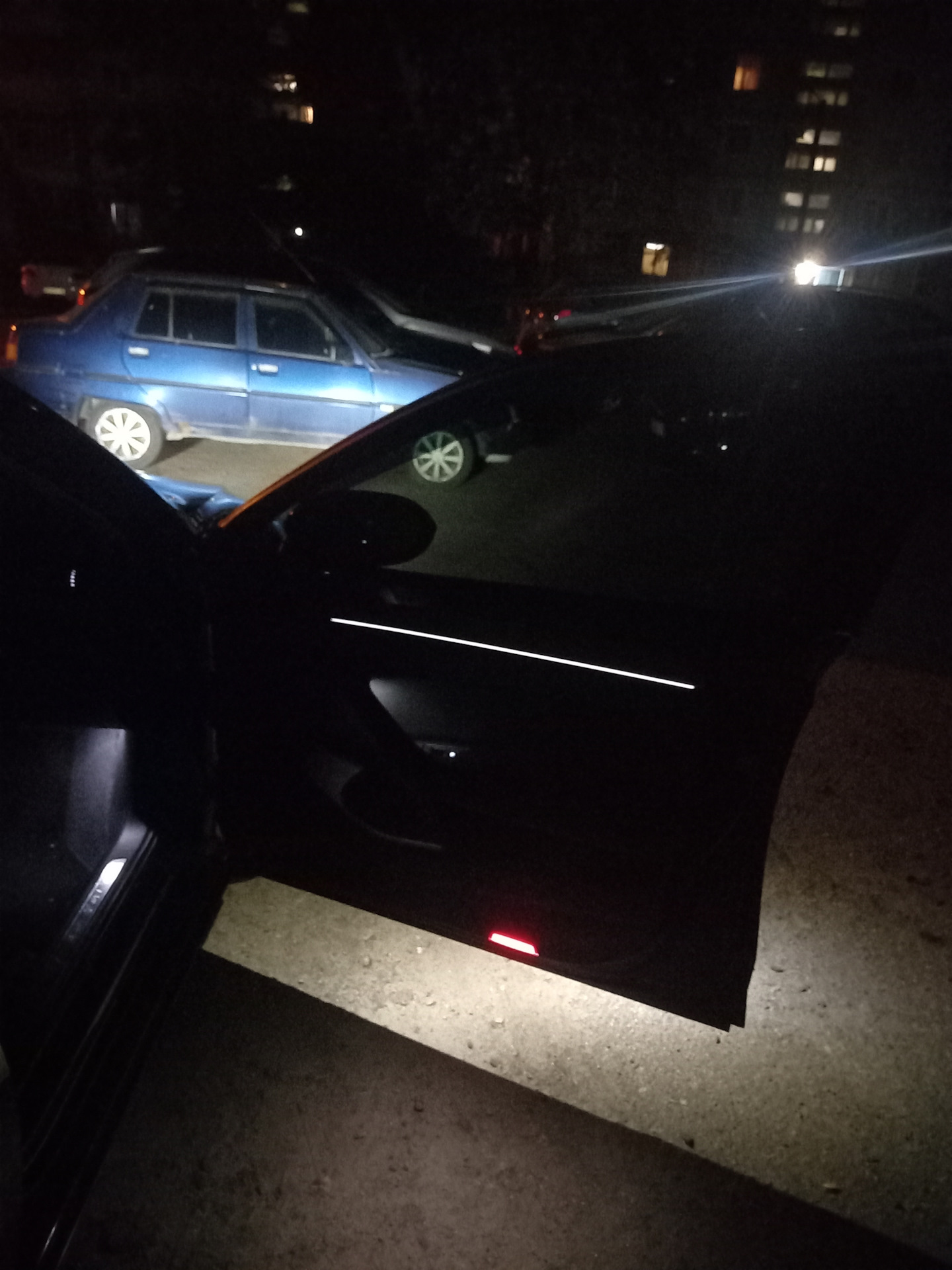

И конечно же результат, которым я доволен на все 100%.
Comments 20
Раз пошла такая пьянка, есть еще подсветка подстаканника в центральном тоннели, в закрытом состоянии освещает ручку открытия, в открытом освещает подстаканник сам. В ресте с завода стоит. Чуть позже сделаю фото
Еще есть подсветка подстаканника в двери. Если надо, пишите в личку, сдплаю фото.
Звучит интересно)
К сожалению, помочь с установкой не могу, так купил. Но как выглядит оригинал — если надо, с меня фото))
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)
Как раз в подстаканнике нету))
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)
Мой ошибка, сука — собака!
Один светодиод там! Светит, как Ким Ир Сен — корейцу!

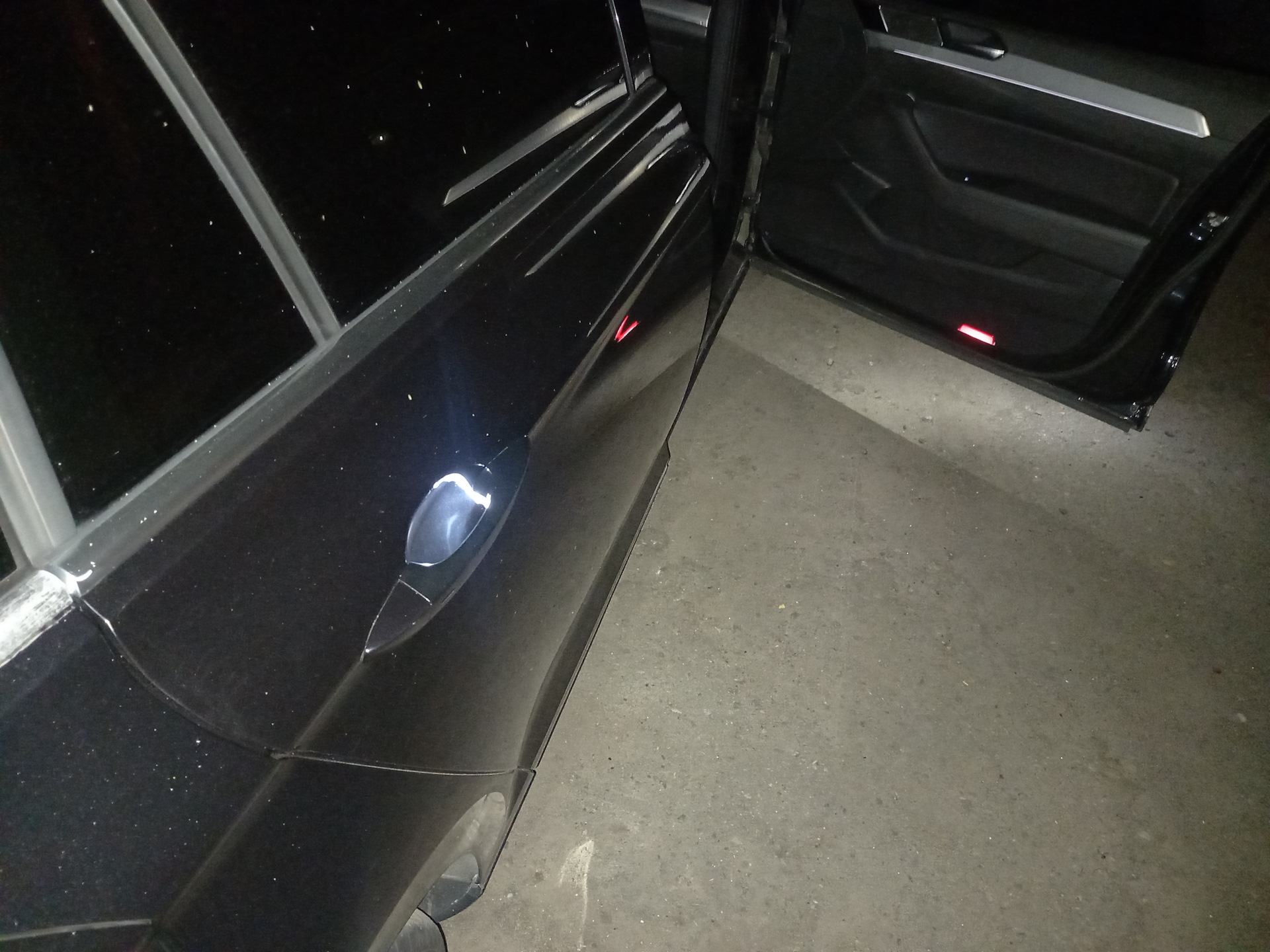

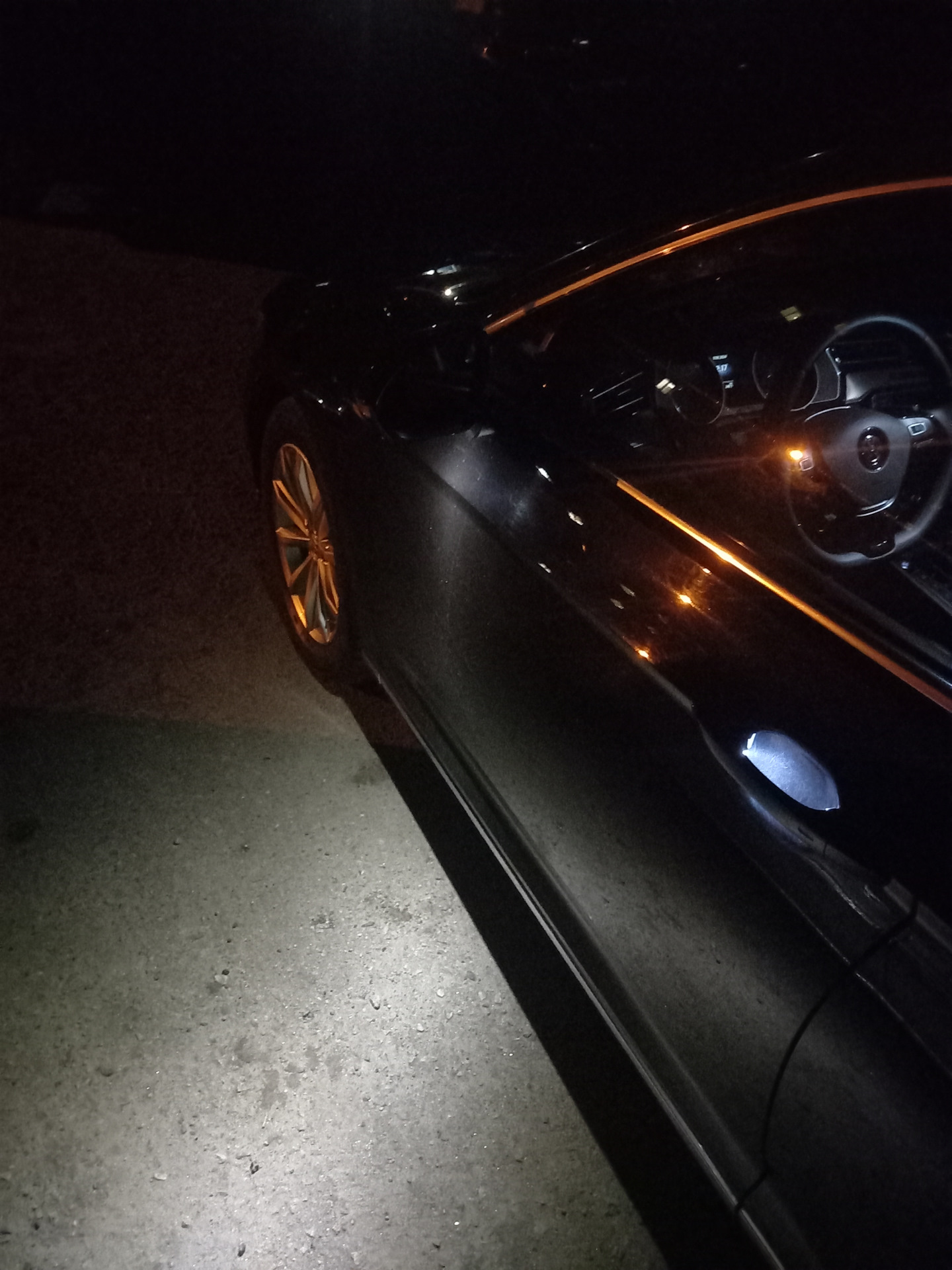

Заодно снял подсветку дверных ручек. Бесполезное, но — красивое))
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)
Ща накидаю фото разными ответами
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)

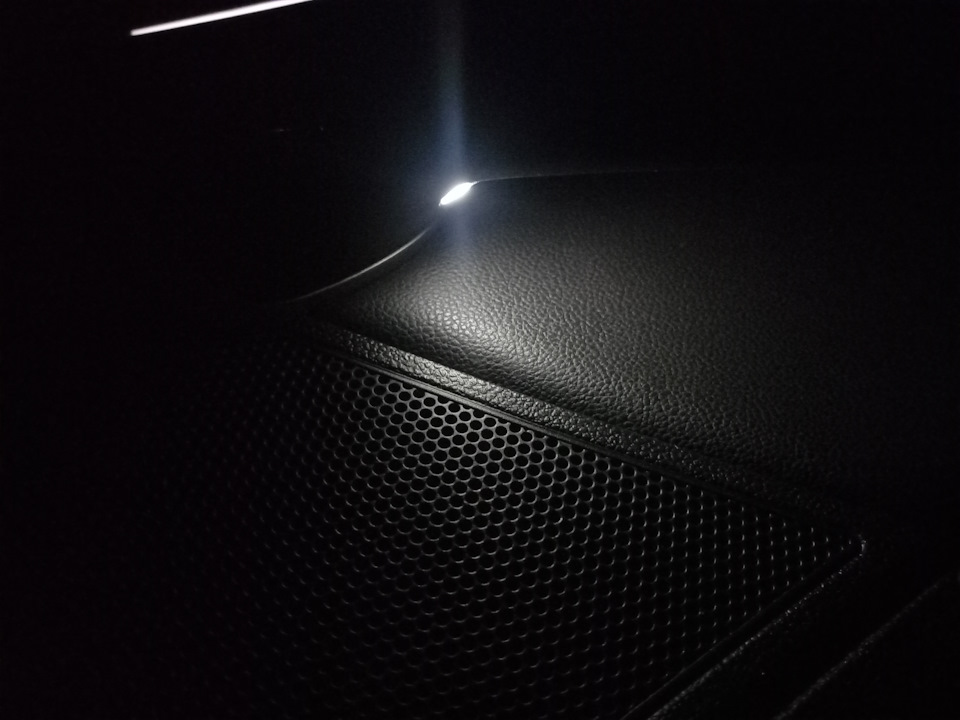

Вид снизу, на светодиод
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)

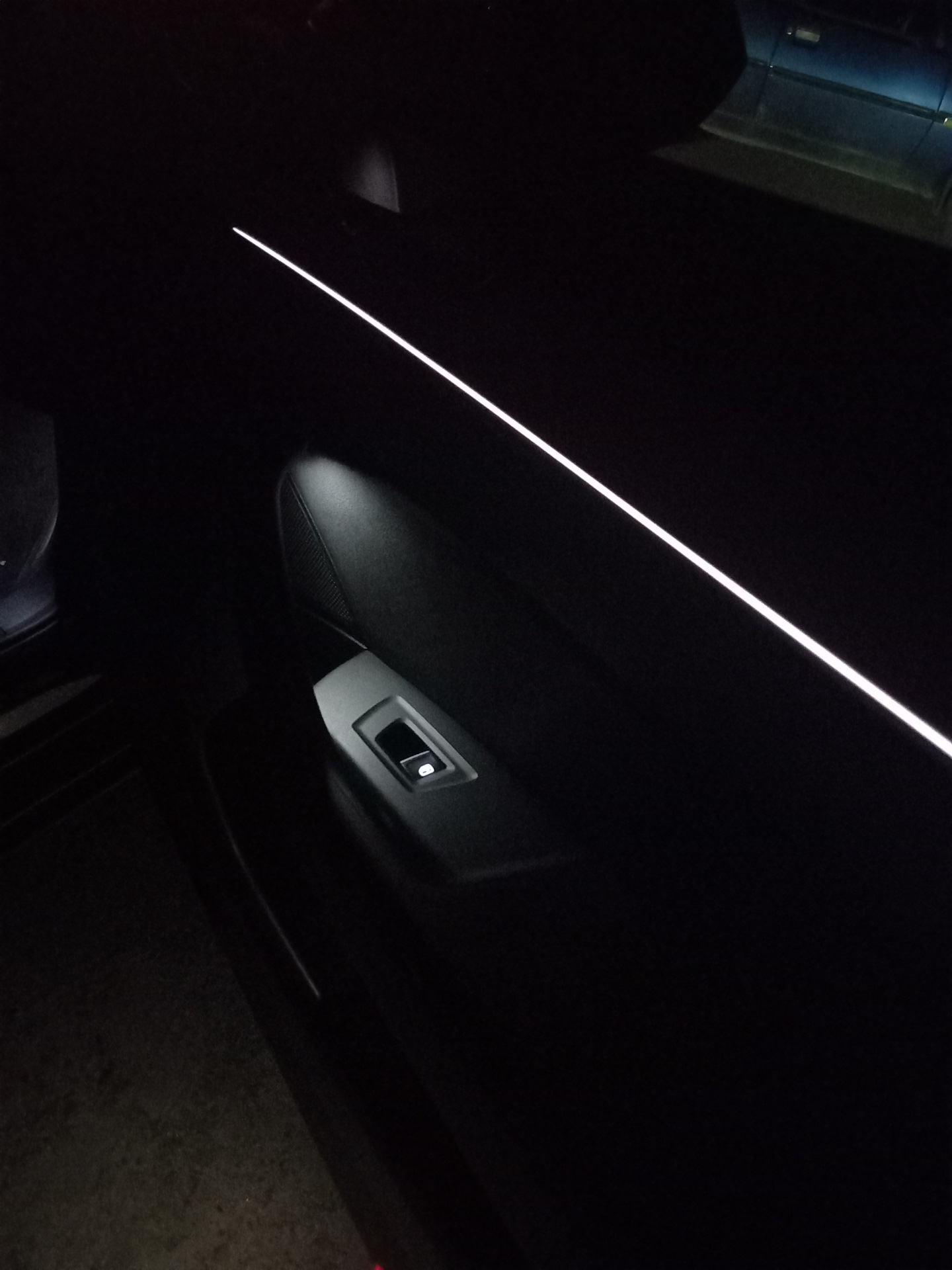

Освещение кнопки стеклоподъемника
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)

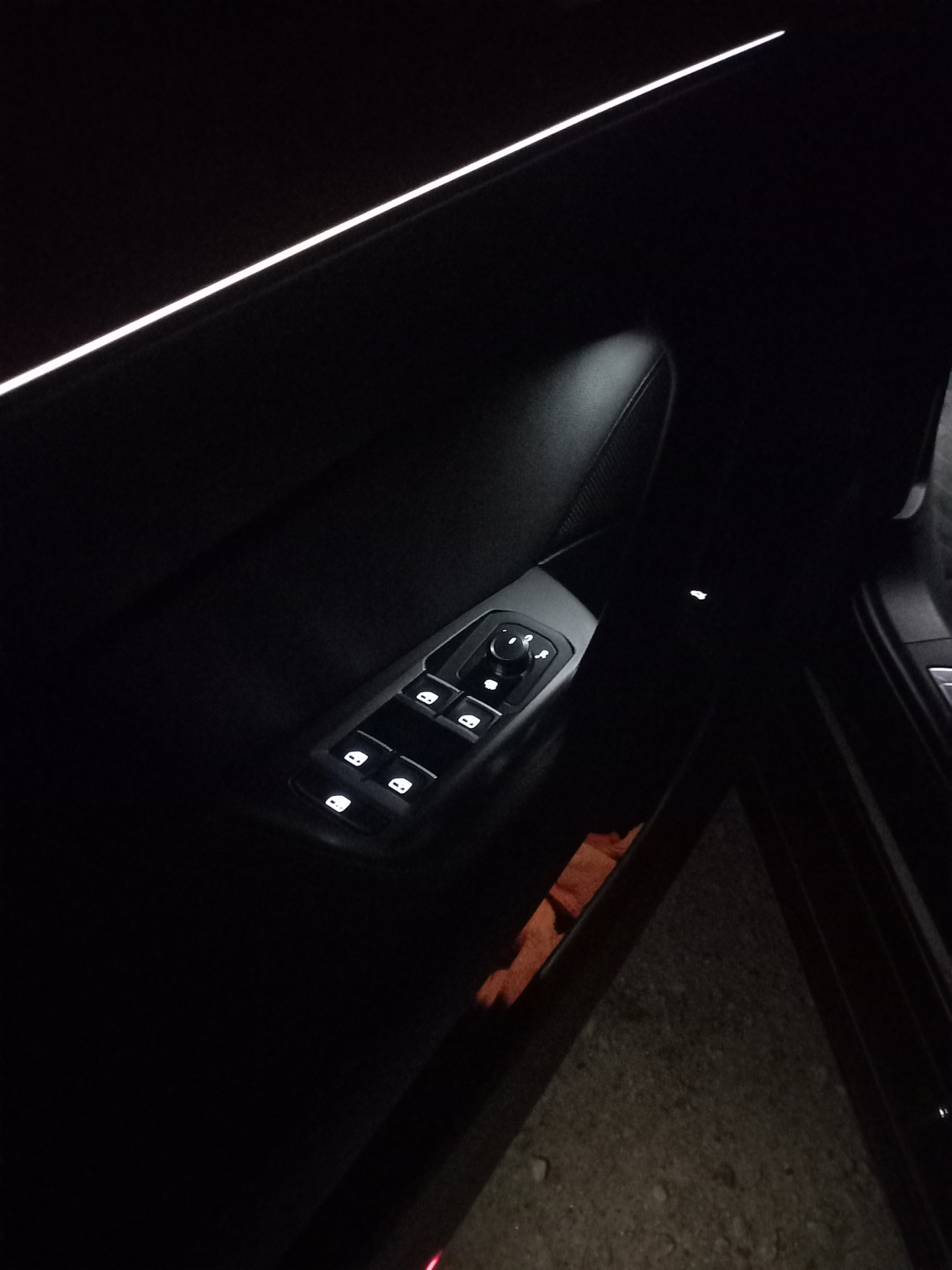

Общий вид
tachymeter
Подсветку в подстаканнике центральной консоли я видел, а вот именно в карте двери что то новенькое)
Так м.б. сюда есть возможность скинуть? Остальным думаю тоже будет интересно)

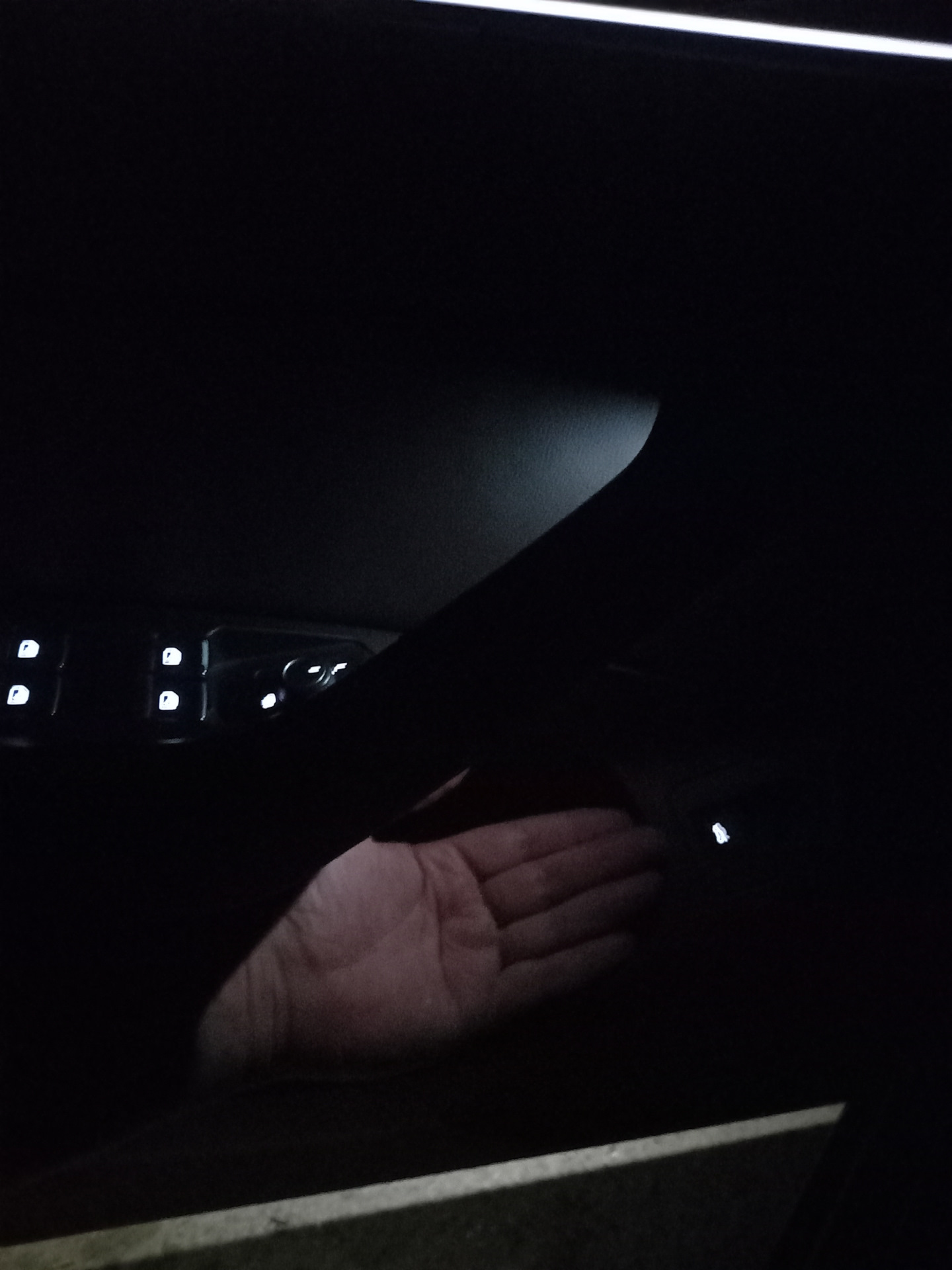

Вцелом, один светодиод освещает всю карту, и кнопку, и карман.
Собственно это и есть светодиод внутренней ручки, то что я и сделал)
Согласен! Но мне казалось, что их там два)) пусть будут илюстрации к вашему посту))
😄
