Нашёл на полке коробку со своими поделками и заготовками на ардуино.
Была у меня как то версия скетча которая показывает пробег в приборке 308, пробег в бси, и при этом умеет делать это и только для приборки, и только для бси, а если подключить приборку к бси через приблуду то пробег только отображается без записи в приборы. Но не работала. Недоделал сразу так как были аналогичные проекты, но работающие.

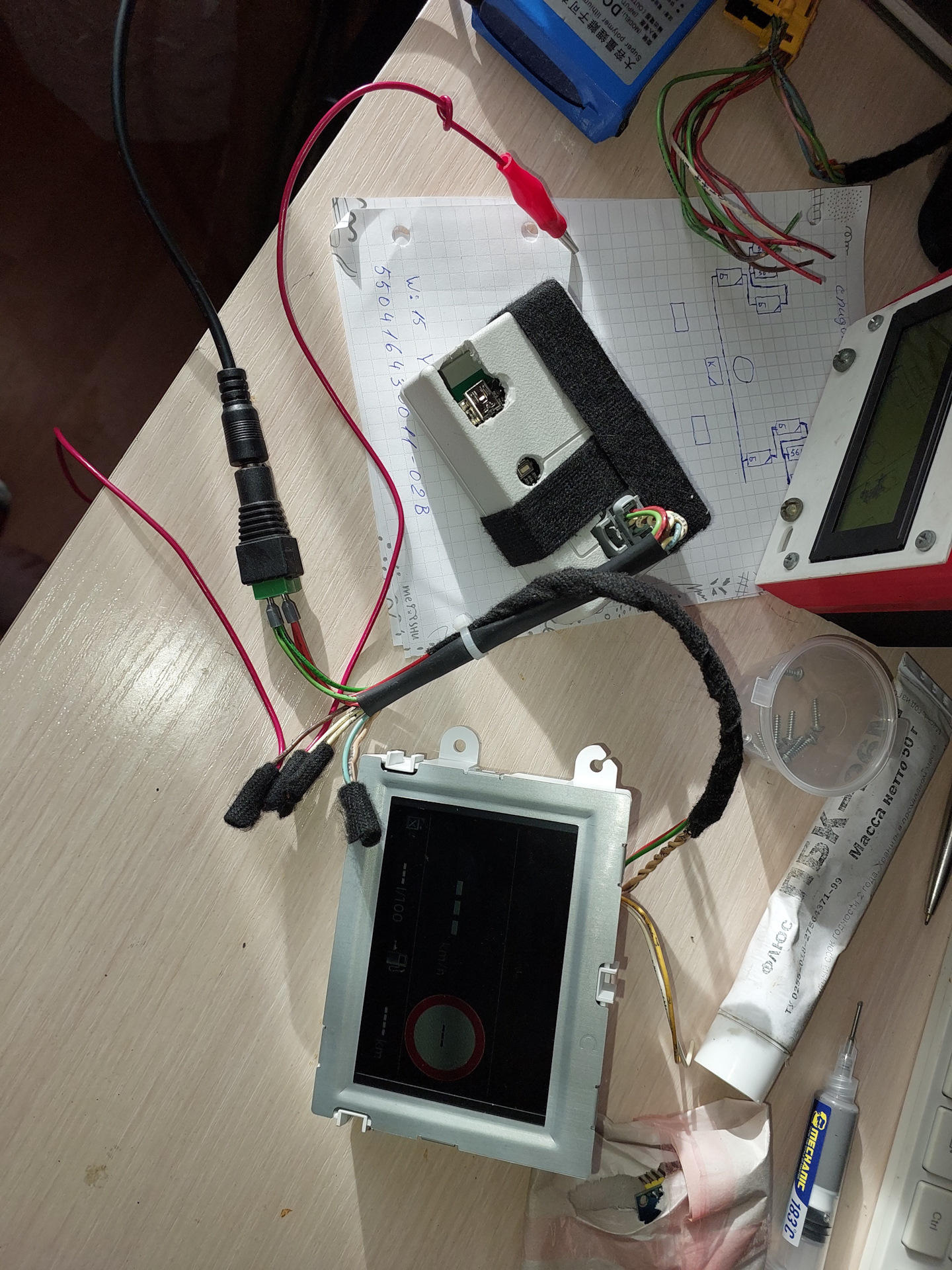

Бси тут не найден, поэтому прибор перешёл в режим ожидания.
Для того чтобы заработало пришлось переделать то что делал когда то, под новую схему. Точнее уже старшую типовой. Вначале подключил к ардуино нано( если использовать ардуино уно, ничего от дисплея 1602 паять бы не пришлось, но они дороже) плату кан шилда мсп2515, вторую припаял к первой но вывод инт не использовал, а вывод cs припаял только к самому шилду.

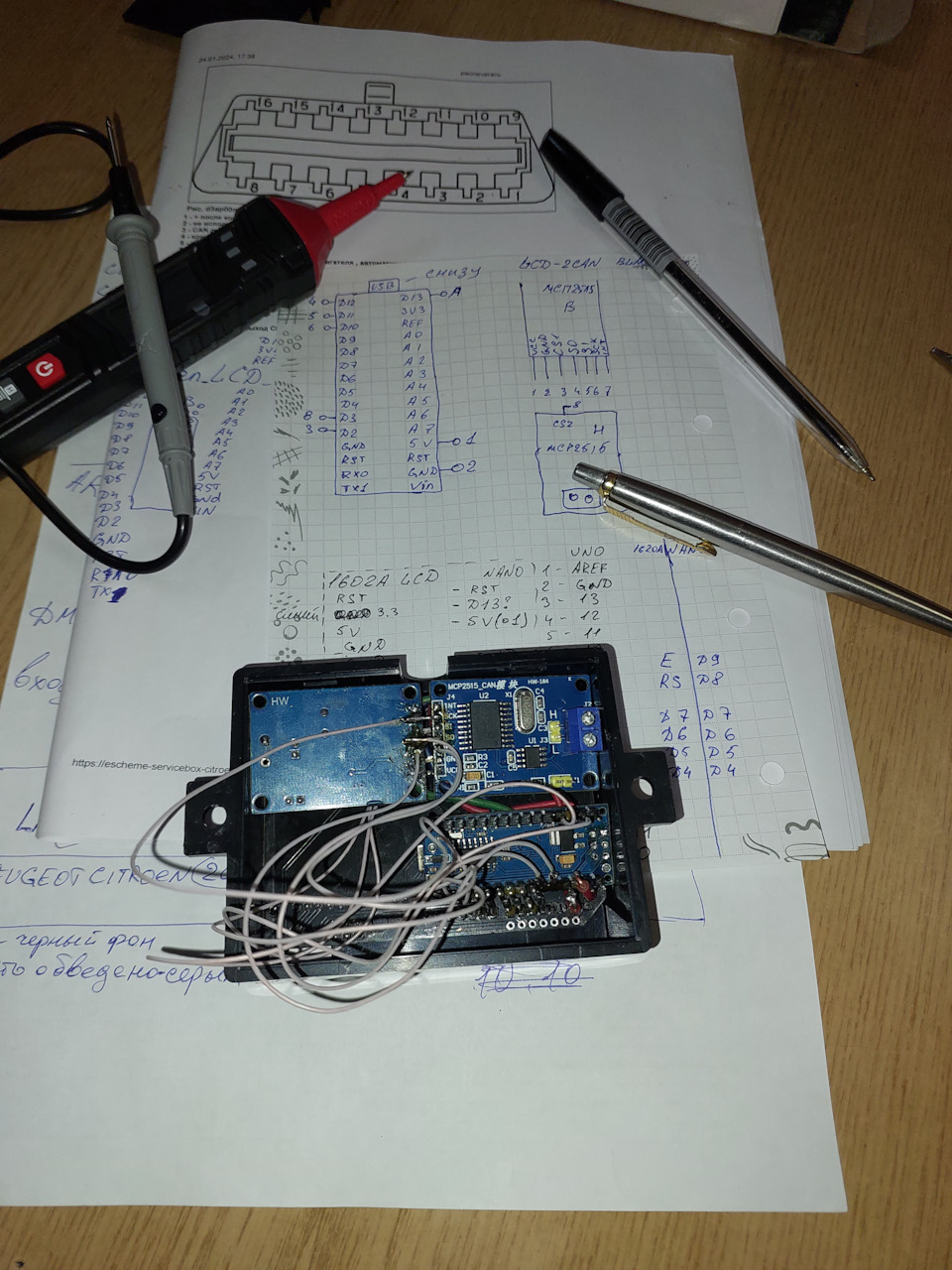

При таком раскладе все без проблем уместилось в коробочку. В идеале туда засунуть и преобразователь из 12 в 5 вольт, но решил оставить его снаружи, дабы иметь возможность отключать его, так как иногда надо приборку просто включить без кана.

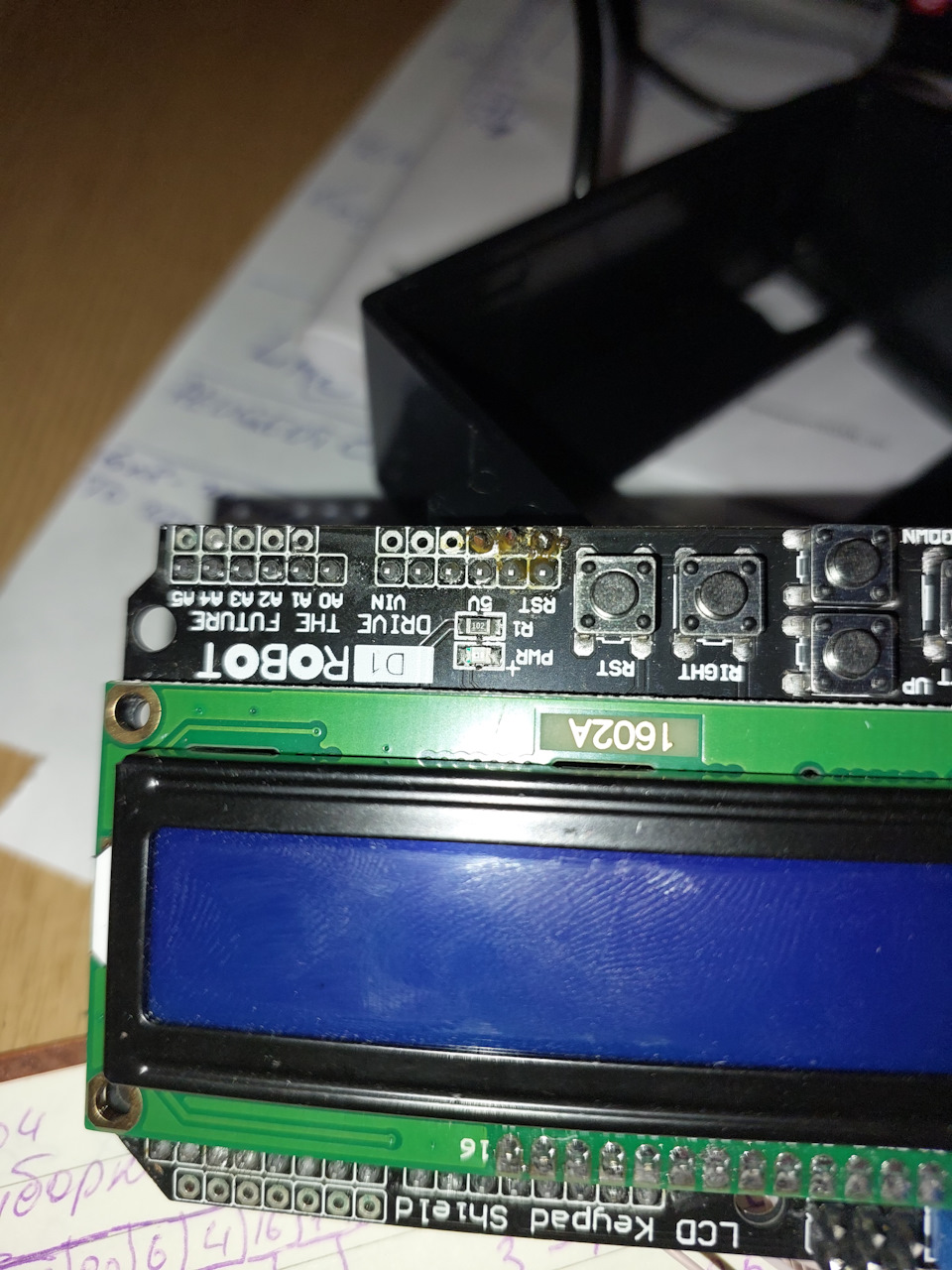

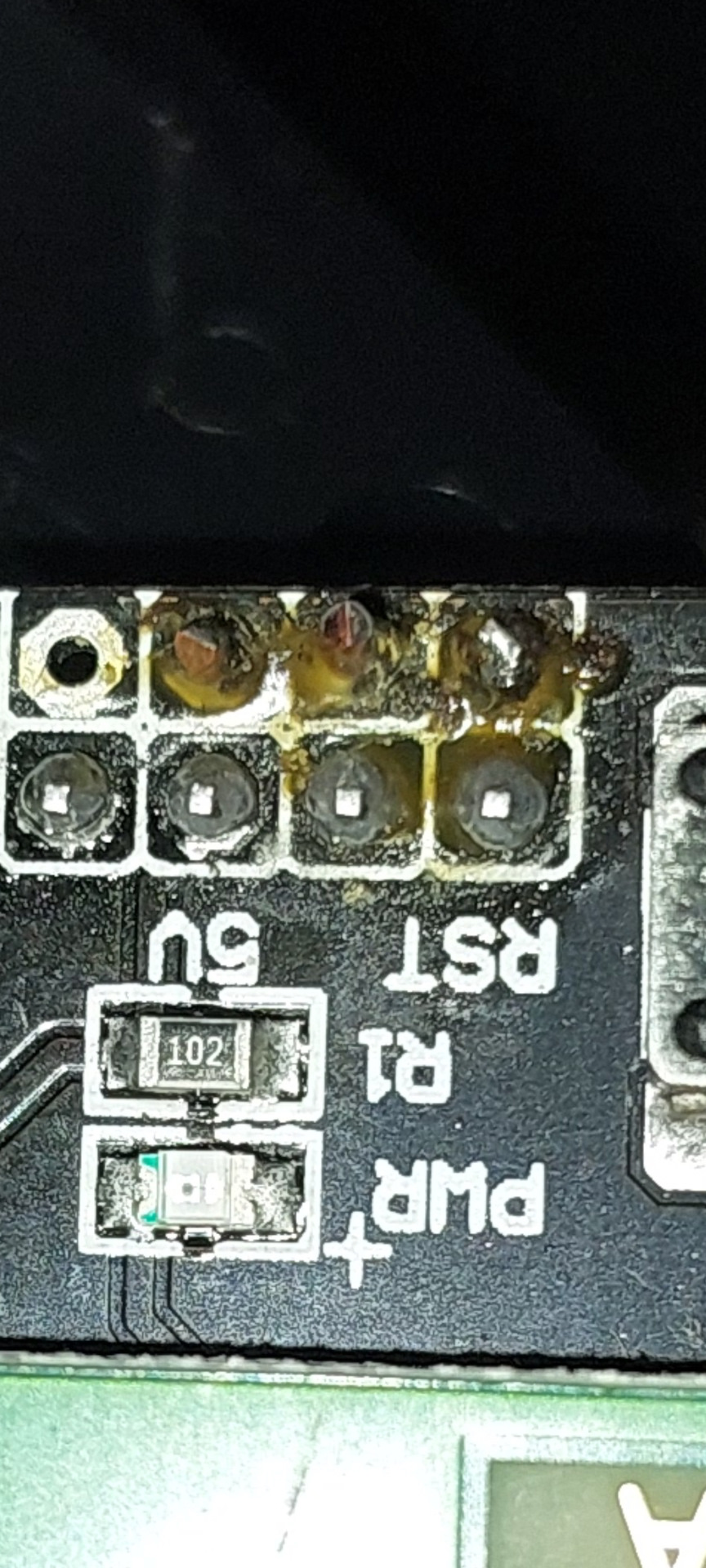

К примеру по распиновке на плате экрана — я зачем-то припаял 3.3 вольта к д13 на ардуино, хорошо что на плате пятак этот никуда не ведёт.

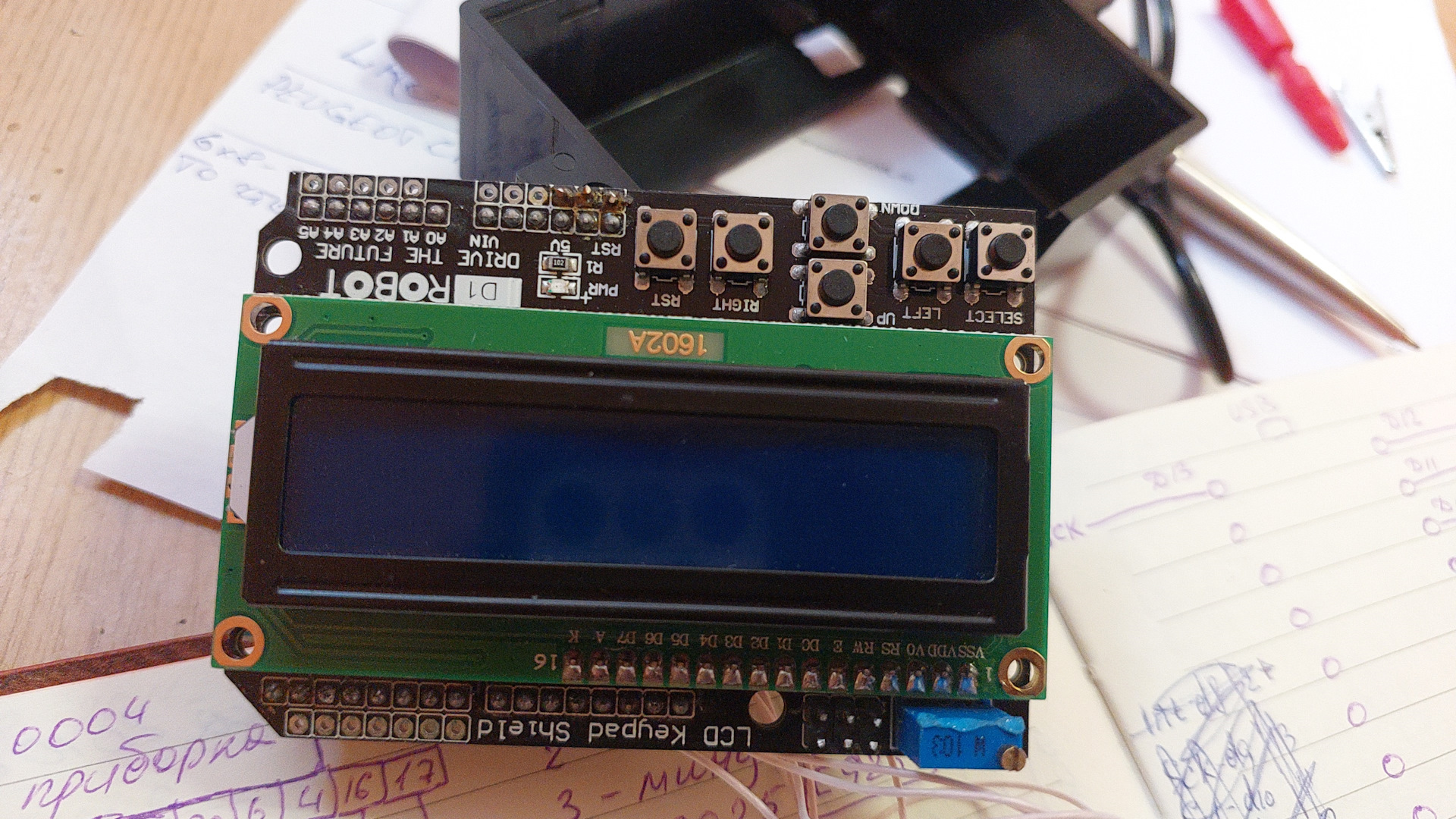

Как видно у него есть ещё и кнопки — аналог джойстика, но их в этом проекте не использовал.
Можно добавить к примеру для изменения скорости или оборотов выдаваемых на приборку.
В итоге после замены кан шилдов все заработало. Позже проверю те что снял, или в них дело или в том как запаяны.
Дальше на глаза попались платки для переходников для отбора кан шины и питания с разъема.


Их я делал до того как узнал что есть ответная часть( как на приборке) но под пины. Недорого, в Китае. Но мне мои больше нравятся.

Под рукой была плата и полез её разрисовывать. Думаю припаять диод и посмотреть что будет.


Чуть позже добавлю сюда схему выводов что и куда подключал.



Comments 8
Больше интересует с чего нужно начинать чтобы начать писать свой код для ардуино и как подбирать "железо" для ардуино… Но это великая тайна почему то😢
Код начинать писать — с того чтоб найти у кого спросить как надо. Ну а если серьёзно, я начинал( кроме распросов знакомых) с того что полез в уроки для детей. К примеру заставить писать hello world на этом дисплее. Железо выбрать по цене, и по известным проектам. На гитхабе у Людвига много интересного. Для меня самое сложное было разобраться как работать с пакетами и таймингами. Но если есть время почитать и попробовать то все решаемо. Для таких опытов я сделал кучу стендов — теперь на столе у меня кусочек электрики автомобиля. Какие то даже продать умудрился. А если интересует автомобильная тематика думаю проще всего начать с ардуино кан хаккер
Мой интерес изучить как вытаскивать информацию из can шины, затем понять как находить нужные команды в can шине. А уж потом понять на каком железе собирать "поделки" где из цифры в аналог либо же наоборот преобразовывать сигнал или потенциал.
Кан хакер позволит слушать каншину на компе. Выяснять что для чего тоже удобнее с компа. А уже дальше когда станет понятна система можно и пробовать скетч писать. Железо для кан хакера и для работы с кан шиной без компа одинаковое
Volfsner
Больше интересует с чего нужно начинать чтобы начать писать свой код для ардуино и как подбирать "железо" для ардуино… Но это великая тайна почему то😢
Гугл, Яндекс…
Grt starting with Arduino
Ну или что-то подобное.
Volfsner
Больше интересует с чего нужно начинать чтобы начать писать свой код для ардуино и как подбирать "железо" для ардуино… Но это великая тайна почему то😢
Volfsner
Больше интересует с чего нужно начинать чтобы начать писать свой код для ардуино и как подбирать "железо" для ардуино… Но это великая тайна почему то😢
gb.ru/geek_university/dev…rammer/internet-of-things
Код Си (просто обычный хардкорный нормальный Си без всяких приставок и тупых аддонов).
Volfsner
Больше интересует с чего нужно начинать чтобы начать писать свой код для ардуино и как подбирать "железо" для ардуино… Но это великая тайна почему то😢
На Ютубе посмотри канал, записки ардуинщика, там много чего интересного ого.
