Ремонт обогрева сидений citroen c4

Всем добра!
У меня как всегда: пришло лето, а я решил сделать обогрев сидений. :)
Начну с необходимого инструмента: шестигранник Т30, отвертка плоская (для снятия обшивки сидения), пассатижи, вольтметр, канцелярский нож, паяльник, клей (для склеивания поролона).

Перед тем как снять сиденье необходимо отключить подушки безопасности!
В бардачке с помощью ключа зажигания повернуть регулятор в положение OFF.

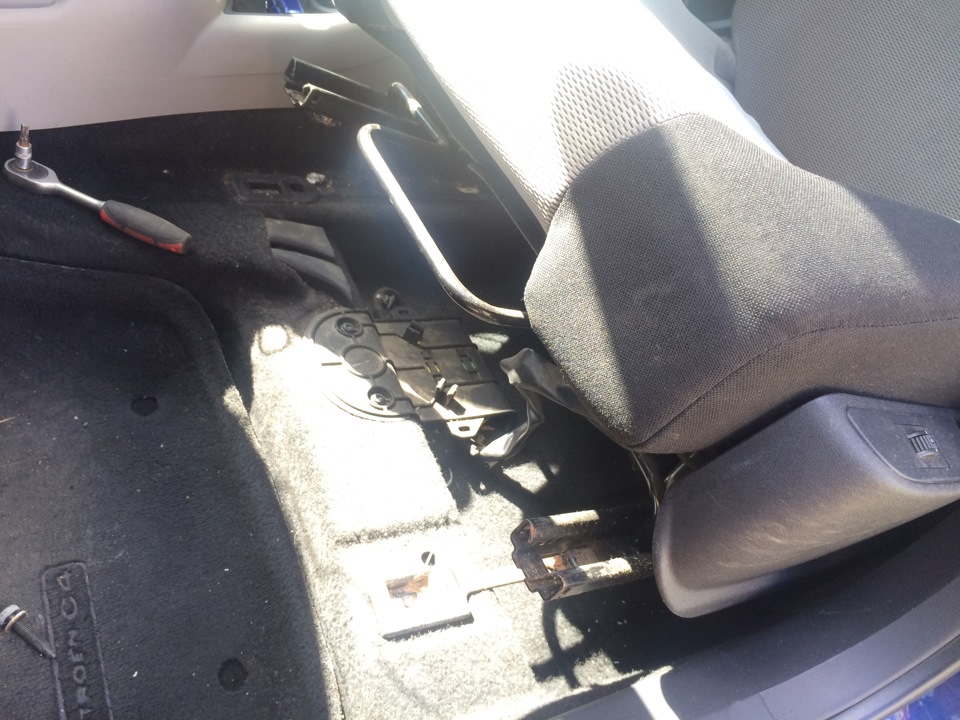

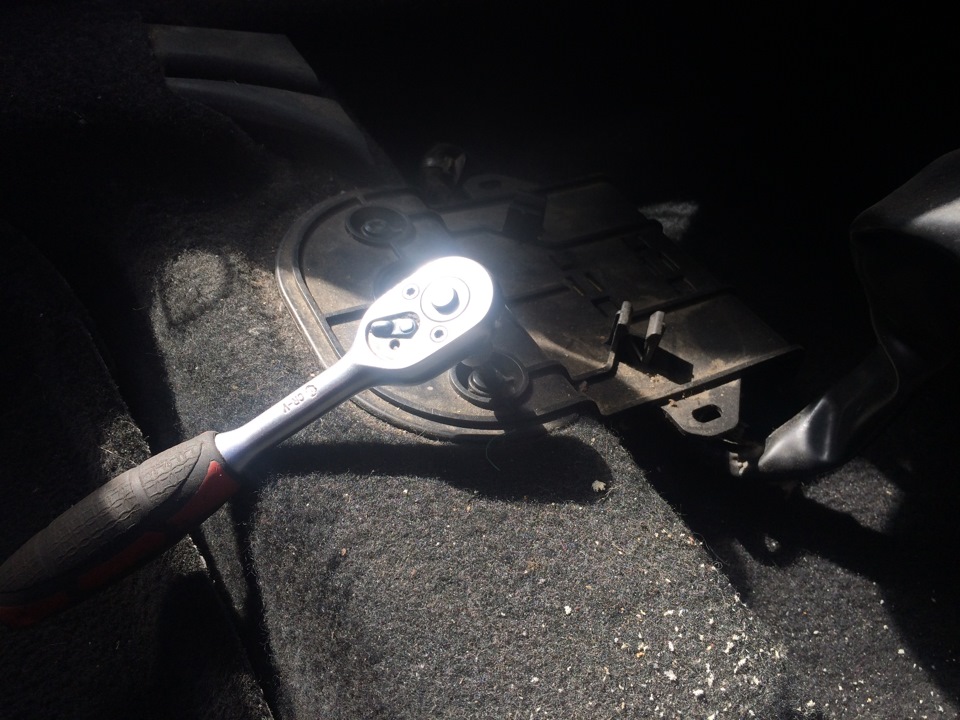

Само сиденье держится на 4х болтах с шляпкой под звездочку Т30.

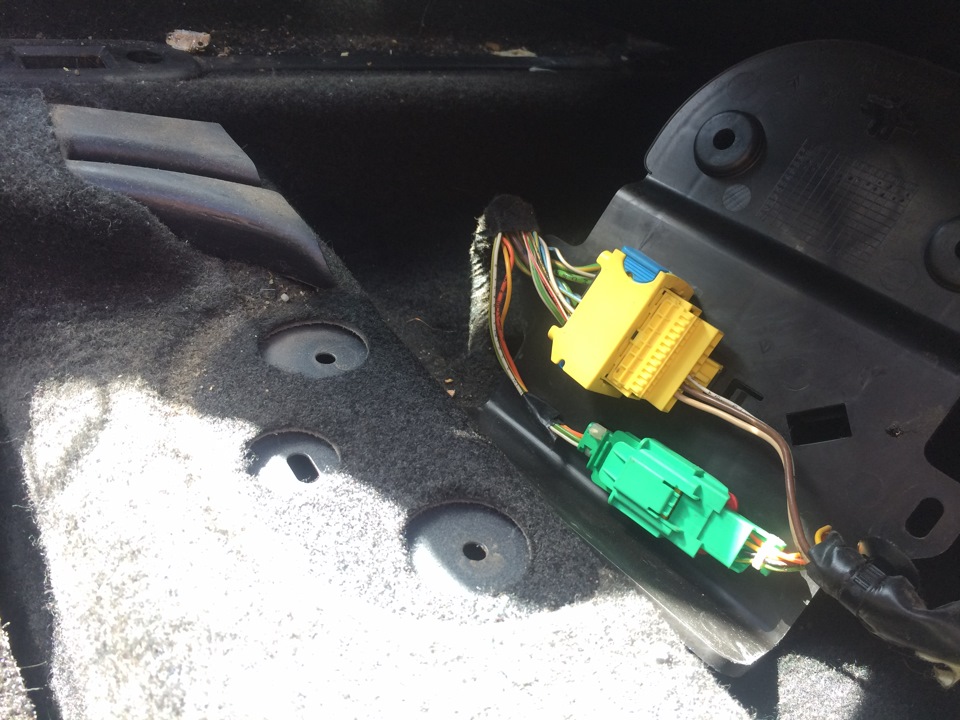

После отклонил сиденье назад и увидел пластиковую крышку фиксирующую и защищающую разъемы проводов.

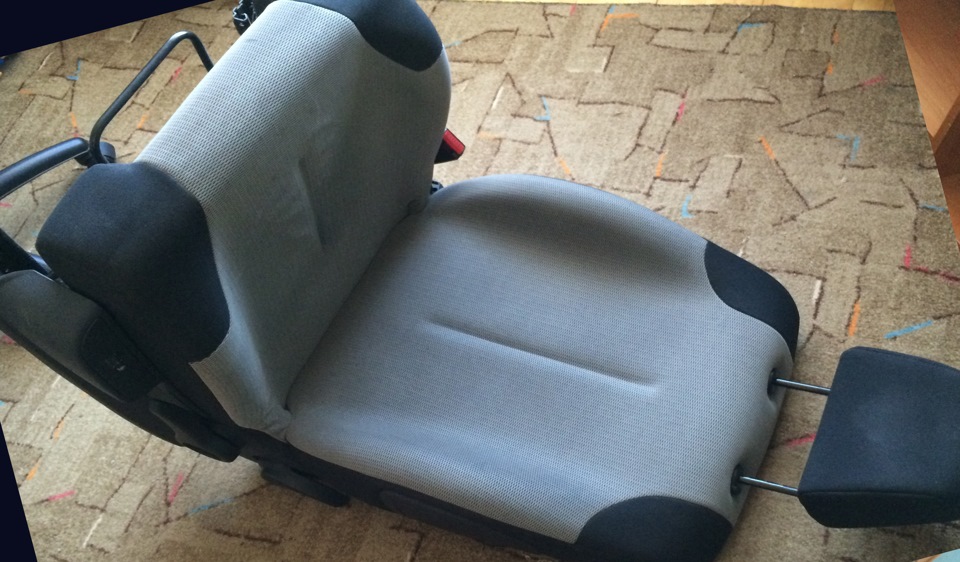

Разъединяю их и тащу сиденье в дом.

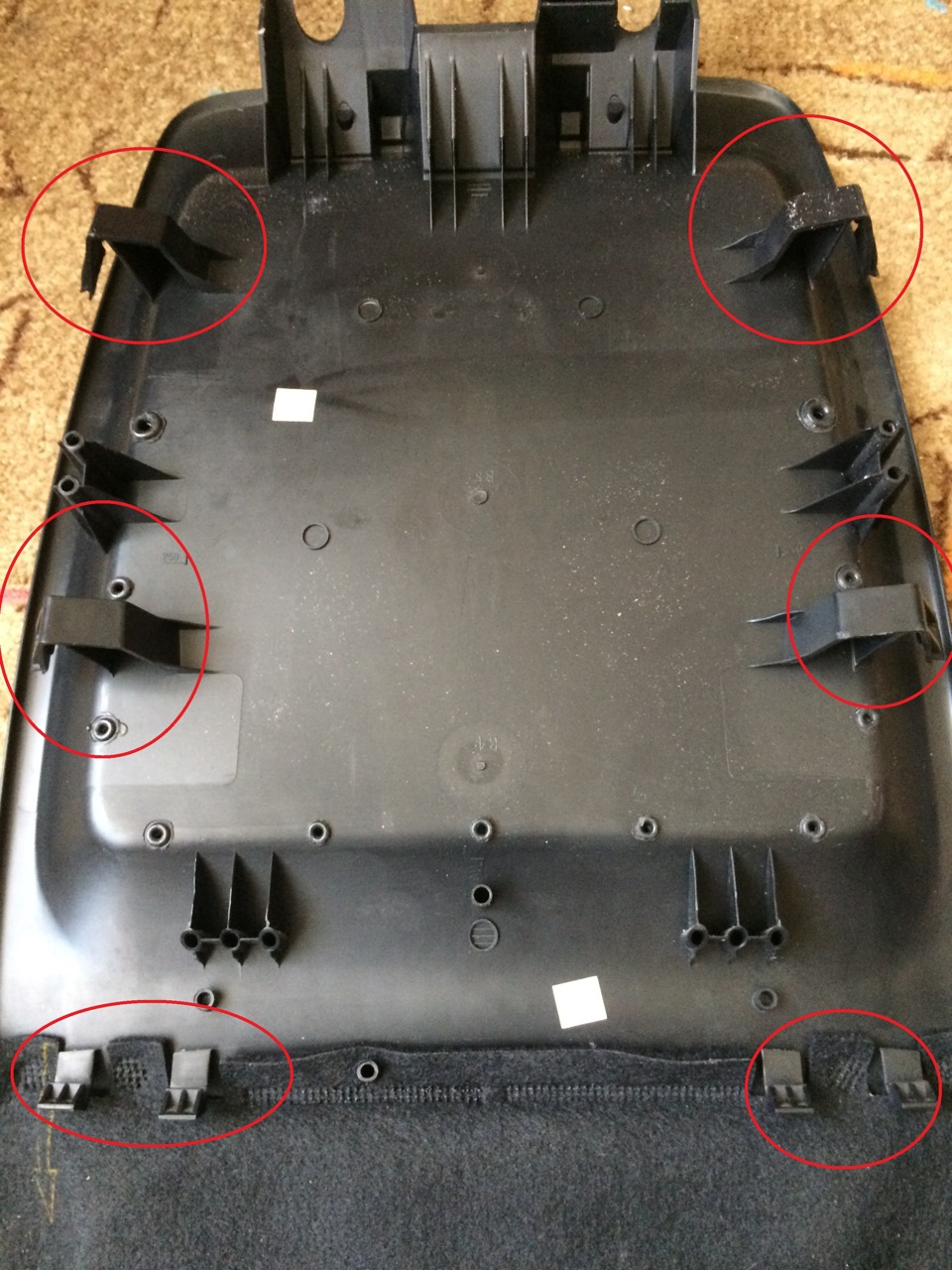

Начал искать обрывы проводов со спинки, перед этим проверил сопротивление в спинке и сиденье и был разочарован результатом обрывы одновременно и там и там. Но я люблю трудности и поэтому начал копаться с еще большим интересом. Итак: Для того чтобы снять обшивку спинки пришлось повозится. Все это в очень небольшом пространстве и сначала было не понятно как фиксируется пластиковая защита, потому что не чего не видно не куда не заглянуть. Поэтому вот фото того, что придется отщелкнуть от металлического каркаса:

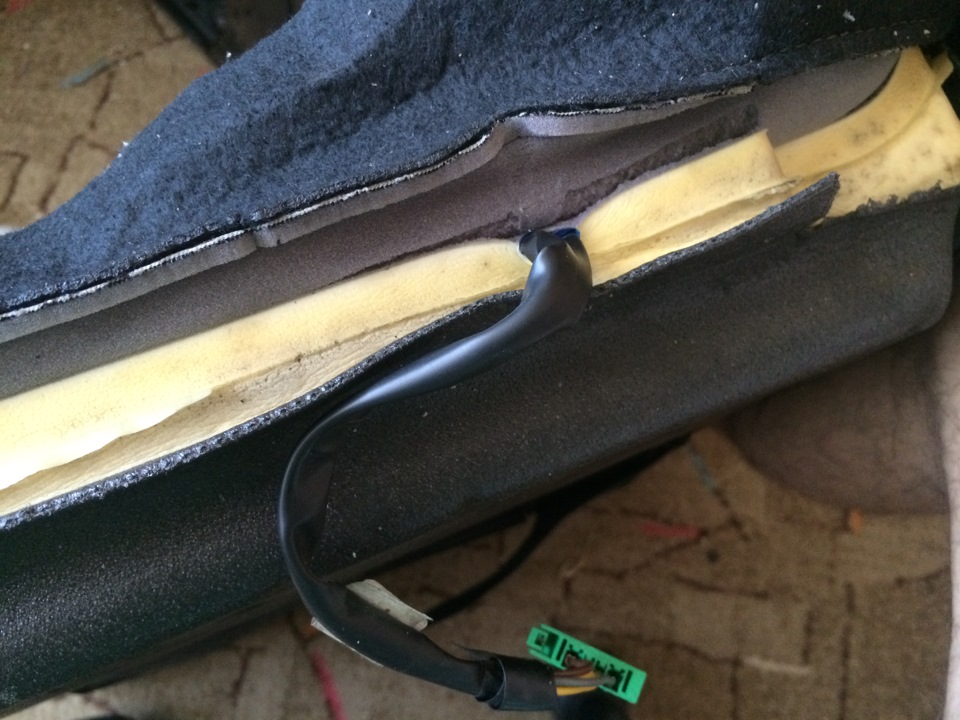

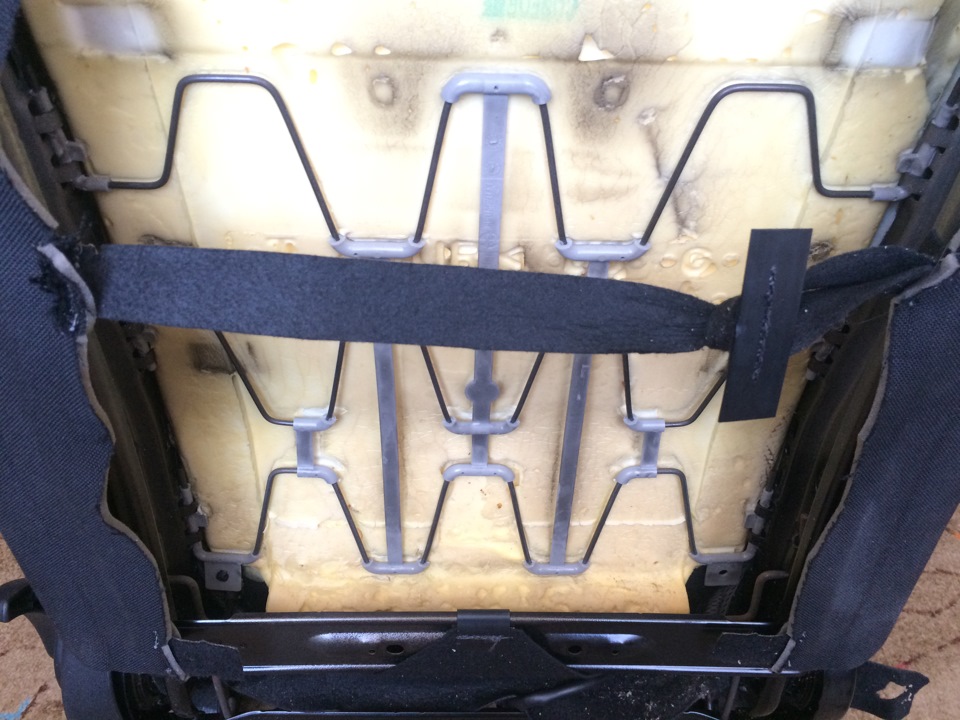

И после этого мы увидим вот такую не хитрую конструкцию фиксации обшивки сиденья:

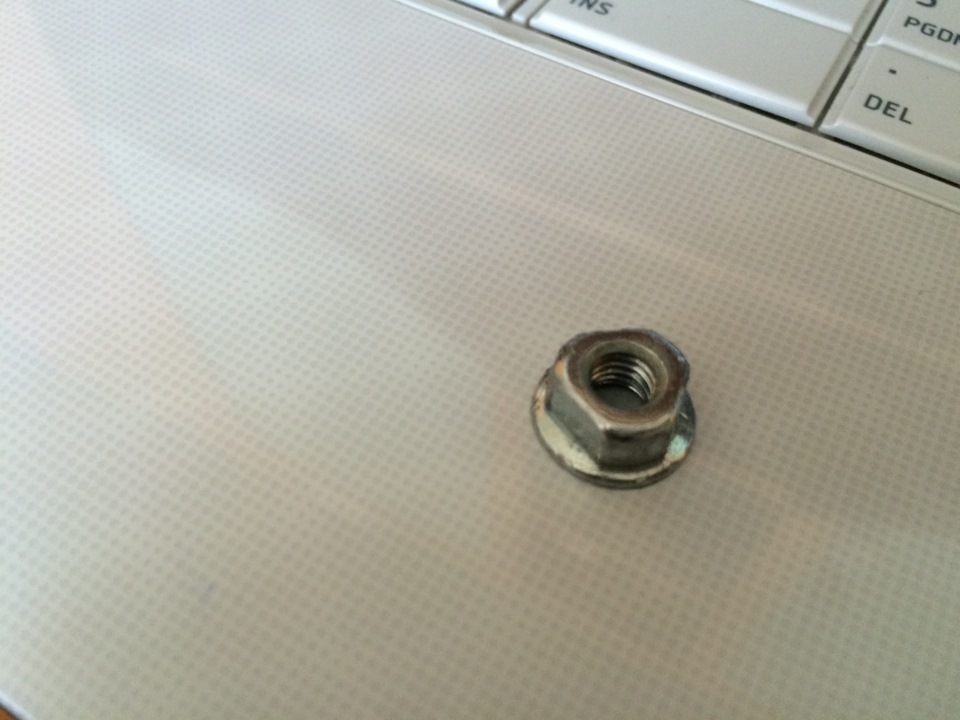

Но это еще не все. С металлического каркаса нужно снять подушку безопасности встроенную в спинку, для этого необходимо разъединить разъем и открутить 2 гайки необычной 3хгранной формы — пришлось использовать пассатижи

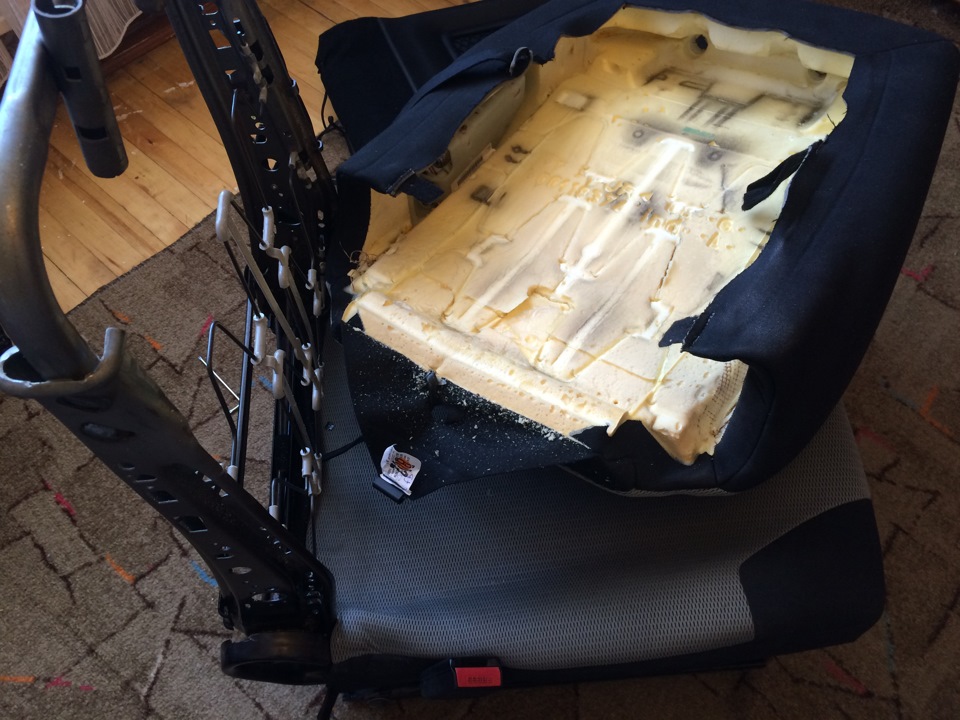

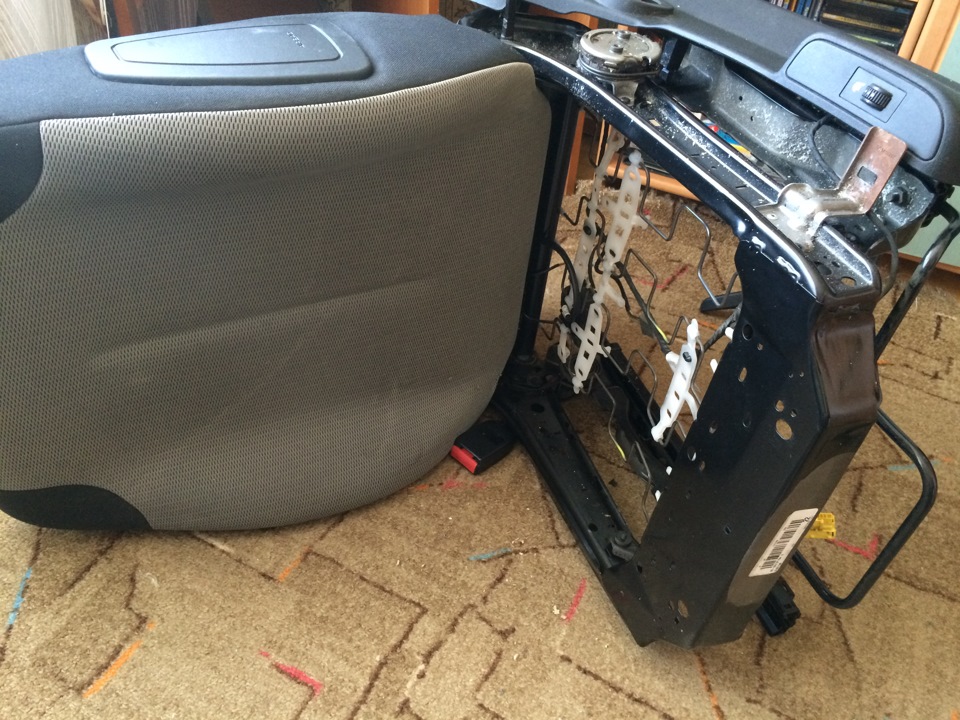

И, наконец, я снял спинку с каркаса:

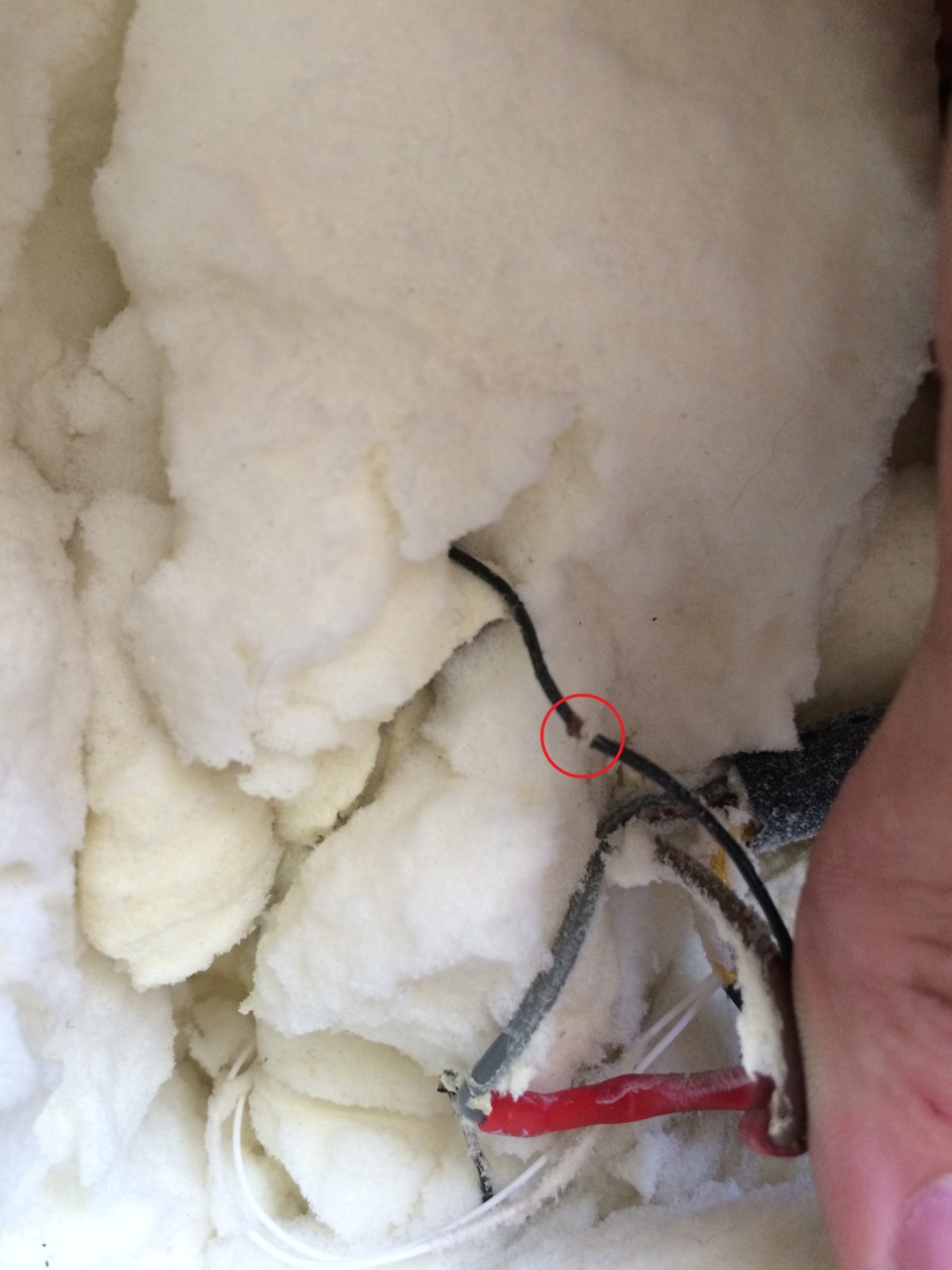

Начал резать вдоль провода уходящего в поролон и в самом начале наткнулся на обрыв 2х основных проводов:

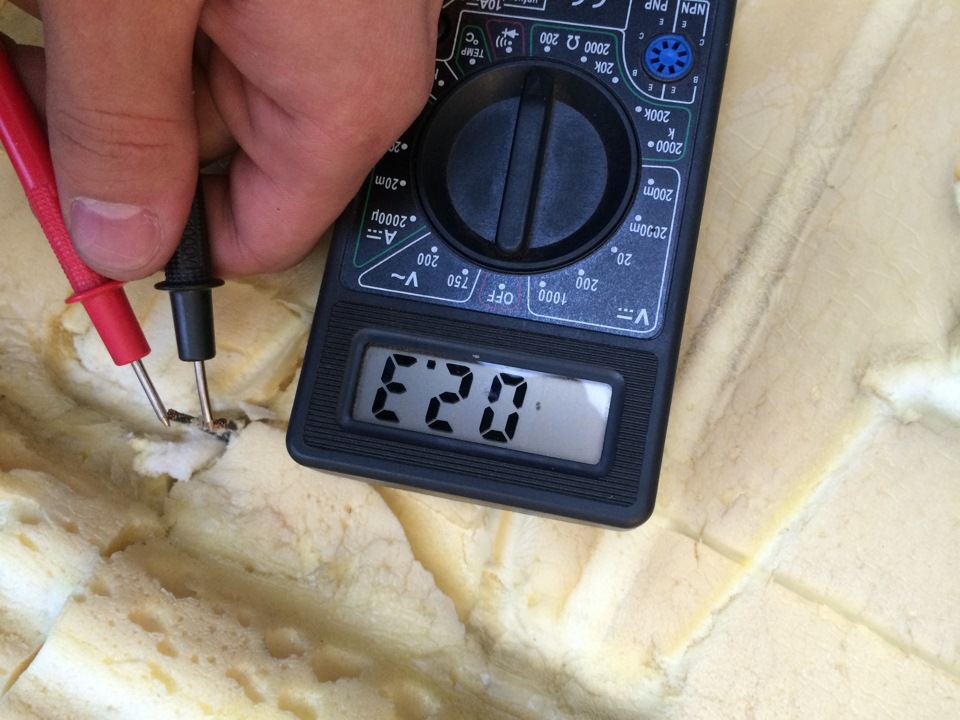

Сразу проверил сопротивление дальше по цепи, там оказалось все круто и мне не пришлось сильно резать спинку.

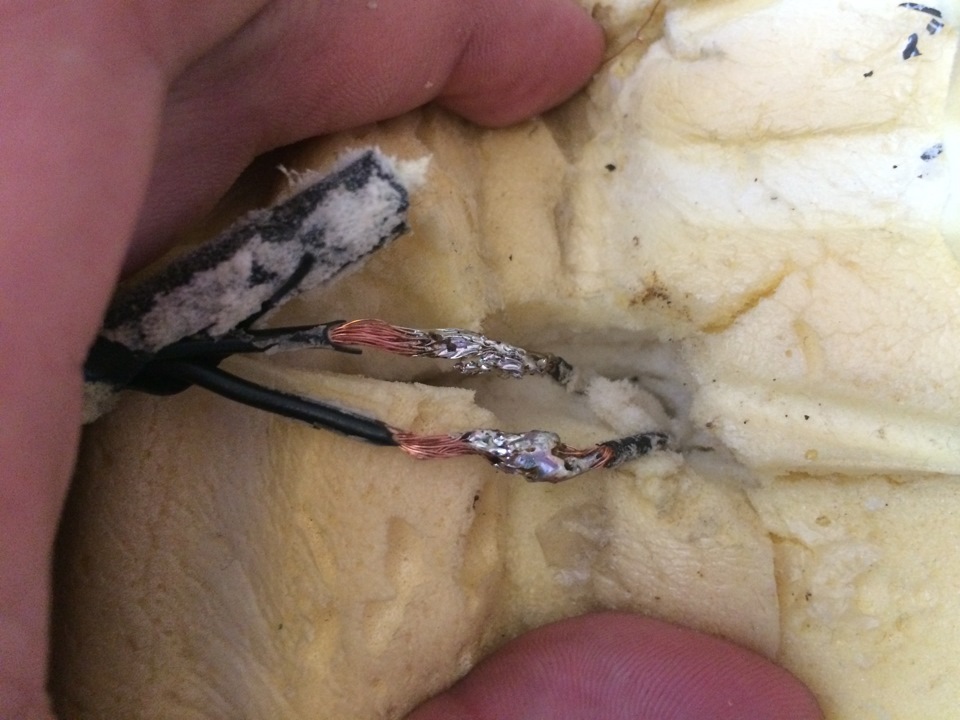

Дальше зачистил, запаял, изолировал, склеил поролон клеем, оставил сохнуть

И перешел к сиденью. Я увлекся и забыл сделать фото, но скажу что потребуется открутить пластиковые кожухи с регулировкой температуры с одной стороны и декоративный с другой, снизу под сиденьем обшивка крепится к металлическому каркасу защелками и резинками. Все достаточно просто.

Опять режу поролон вдоль провода, на этот раз я увидел след обгоревшего поролона и это был обрыв значительно более тонкого провода с нитевидным составом. Но принцип действия такой же, я обрезал обгоревший кусочек провода и нарастил его аналогичный (из старой зарядки для телефона), запаял, изолировал, заклеил поролон.

Собрал все в обратном порядке и установил на место. Проверил и остался доволен результатом! Все работает, так что боятся было нечего, да и по времени я потратил чуть больше 2х часов.

Спасибо нашему коллеге, по посту которого я учился это делать!
