Год назад заменил помпу, Конкорд проработал почти 5 лет…заменил на Airtex 7136 цена в 5000 уже не обрадовала…решил облегчить ей работу…
На её охлаждение был приобретен контрактный бесщеточный электровентилятор за 5600 рублей.
Блок управления от ALL4SWAP

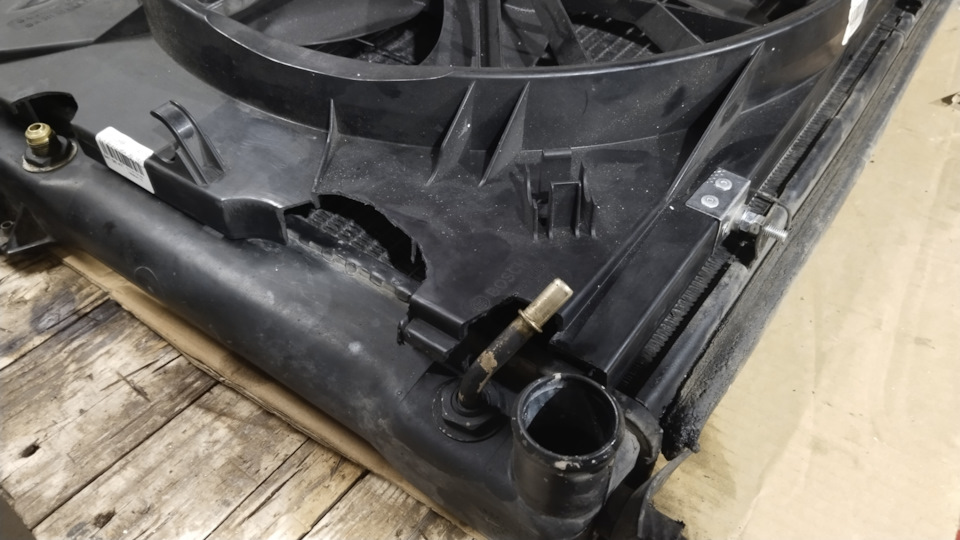

Для начала подогнал корпус вентилятора к радиатору
Вентилятор подключил по такой схеме, увеличение оборотов двигателя при использовании компрессора кондиционера не использовал, так как решил переделать его на включение блокировок в мостах и накачку колес.
Силовой провод взял от блока предохранителей на 60 А — провод и предохранитель предусмотренный и заложенный уже в комплектацию заводом изготовителем.
Блок управления электровентилятором разместил в салоне на корпусе печки, питание "+" и "-" решил взять от фишки бортового компьютера он же "VIC"
ДТОЖ (датчик температуры охлаждающей жидкости) Toyota 8942233030 и соответствующий разъем Toyota 9098011061 взял на разборке занимающейся контрактными запчастями с Японии за 500 рублей.
Фишка вентилятора (фото 12) имеет 4 провода: силовые
"+" от блока предохранителей 60 А;
"-" на кузов в место крепления массы от аккумулятора;
"зелёный" к блоку управления вентилятором к контакту #7 "OUT1";
"красный" он же "аварийный" к любому плюсу от замка зажигания. Он предназначен для того чтобы в случае выхода из строя ДТОЖ или блока управления — вентилятор начнет работать на максимальных оборотах.
Дополнительно сделал включение электровентилятора на максимальные обороты при помощи отдельной кнопки. Для этого необходимо подать "+" от кнопки на контакт #5 "In3" блока управления.
Настройка срабатывания вентилятора лёгкая, описана в инструкции к блоку
В процессе настройки выявил позднее открытие термостата. Заменил на Gates TH00188G1
Проверил открытие термостата по температуре, все соответствует.
Настройку параметров включения вентилятора проводил через диагностический разъем OBD2 сканером. Первоначально в гараже, после при различных стилях езды… Максимальная температура достигла 97°.
Всем добра!
Comments 34
Однако хорошая цена вентака 5600. Сейчас минимум 15 стоят
Жыперы походу больше купили этих вентиляторов, чем владельцы мерседеса… 😂
Мерседес не ломается😆 тем более вентилятор…что ему будет, он же безщеточный🤣
Хорошая работа 👍
🤝
Тоже лежит комплект с лета еще, в блоке предов была ответная фишка под предохранителем ? У меня только одна подводящая есть, второй нет и хз где найти ее)))
Да, под блоком управления фишка, я ее откусил и соединил провод обжимкой.
Как вы так диски с вылетом ставите, что у вас еще и пол колеса с арки не торчит) какой ет у диска?
Есть такая особенность, мосты немного уже родных…вылет где-то -55, но и диски эти сами по себе широкие.
А что за мосты стоят?)
С тойоты, с прадика 78. В бж есть информация.
Приветствую, есть тормозные диски передние на zj, allied signal, с перфорацией, если интересно пишите в личку
Спасибо за предложение, но мне их ставить не куда😆 они мне не подойдут
Это случайность что термостат на 91 был в коробке с номером на 88, интересно?
Даже хорошо, потому что на 91 надо было ждать с основного склада, а на 88 лежал в наличии в магазине.
Безусловно хорошо, просто заказав по этому номеру придет на 88 скорее всего))) ты явно фартовый😂🤝
Не был замечен в этом 😆
😂
AG67
Безусловно хорошо, просто заказав по этому номеру придет на 88 скорее всего))) ты явно фартовый😂🤝
Хм, я на оборот — заказывал на 88, а пришёл на 91. И это была вторая замена, потому что первая замена была то же на 91, но он показался мне "заторможенным " для лета.
Какие габариты вентилятора вместе с диффузором?
Ширина 67 см, высота 52 см…сам диффузор винтилятора диаметром 51 см где-то… Замеры проводил на установленном
Там, откуда схема, есть пара строк по подключению кондиционера. Тоже работает…
Не спорю, подключить можно. Мне эта функция не нужна, так как роль компрессора кондиционера будет для другого функционала.
Сомнительная затея.

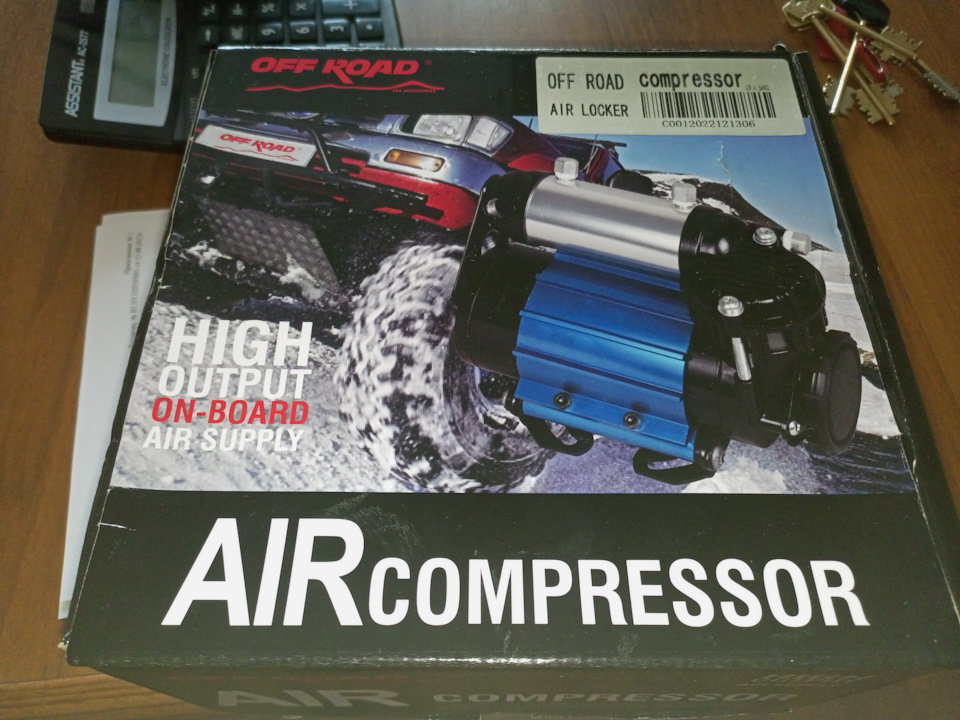

Посмотрим на сколько хорошая эта идея…есть конечно, ещё одна… компрессор с багажника я уже убрал…
Я бы наверное засунул под днище, компрессор и ресивер . Может что-то заводское. От машины с пневмо подвеской. В салоне точно компрессору не место.
Под днищем мне не очень нравится место.
А в джипе других мест нет :))

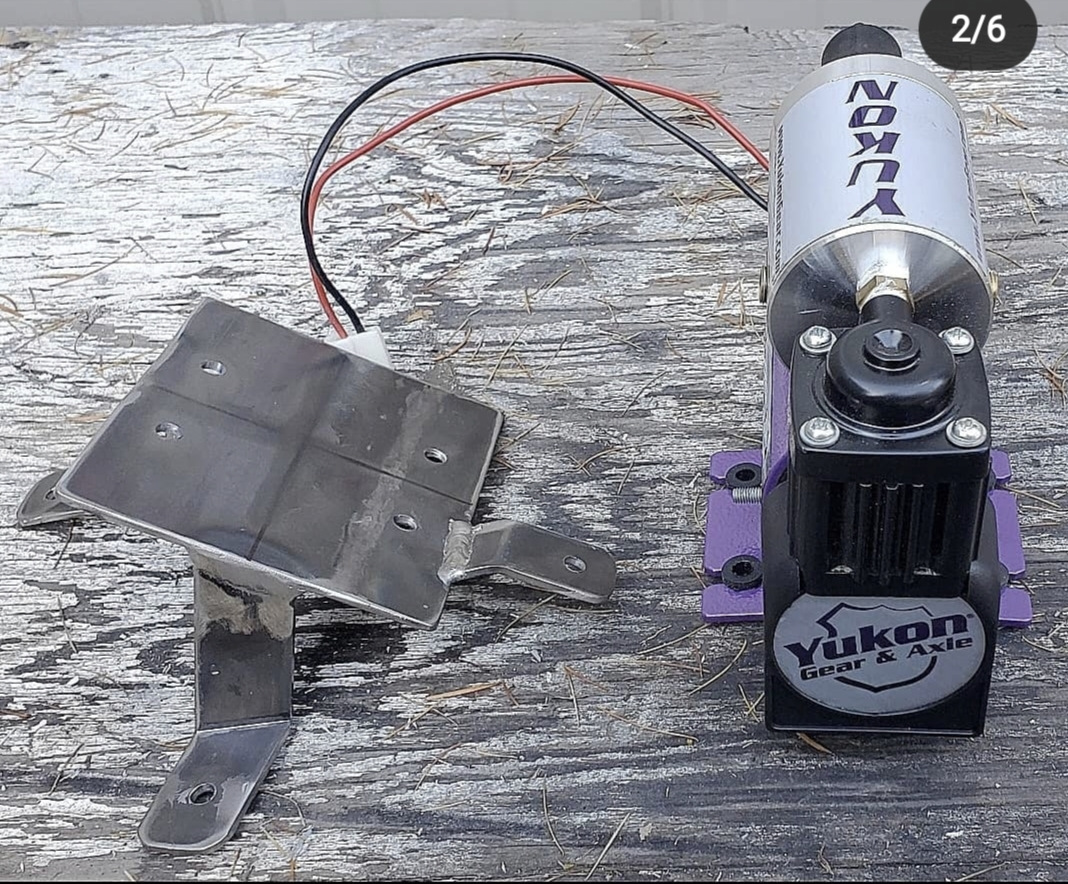

Вот как вариант
ArtemSaratov
А в джипе других мест нет :))
ArtemSaratov
А в джипе других мест нет :))
Есть
ArtemSaratov
А в джипе других мест нет :))

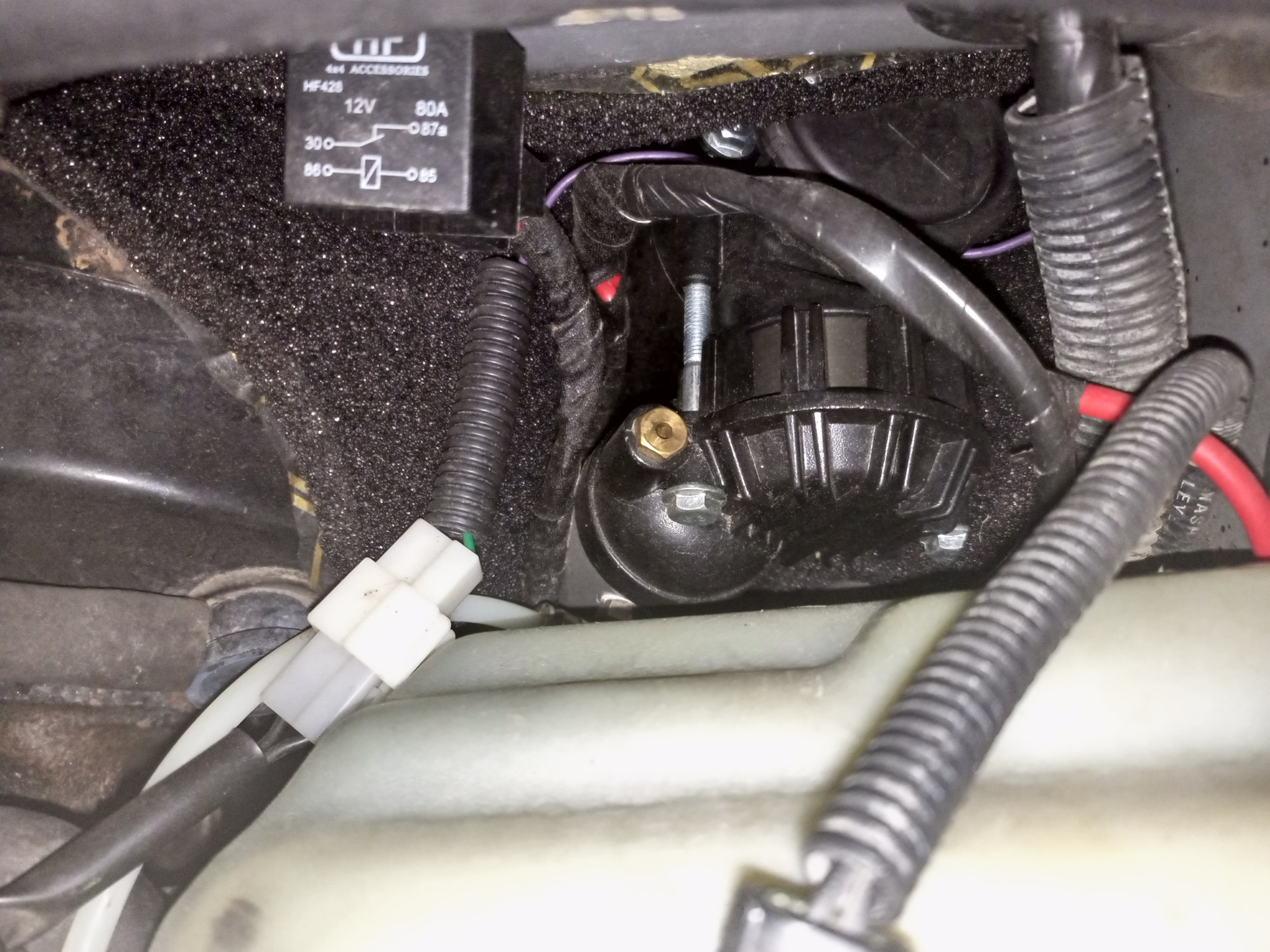

Вот этот компрессор стоит с ресивером
Ну для блокировок его за глаза. А 32-33 колеса с 0.7 как он качает нормально?
Мощный компрессор предохранитель на 50 А на нем стоит. Ресивер накачивает за 4-5 секунд.
