Был "L", стал "BL"… ( 7N0907530 ) Next. Теперь "BR"

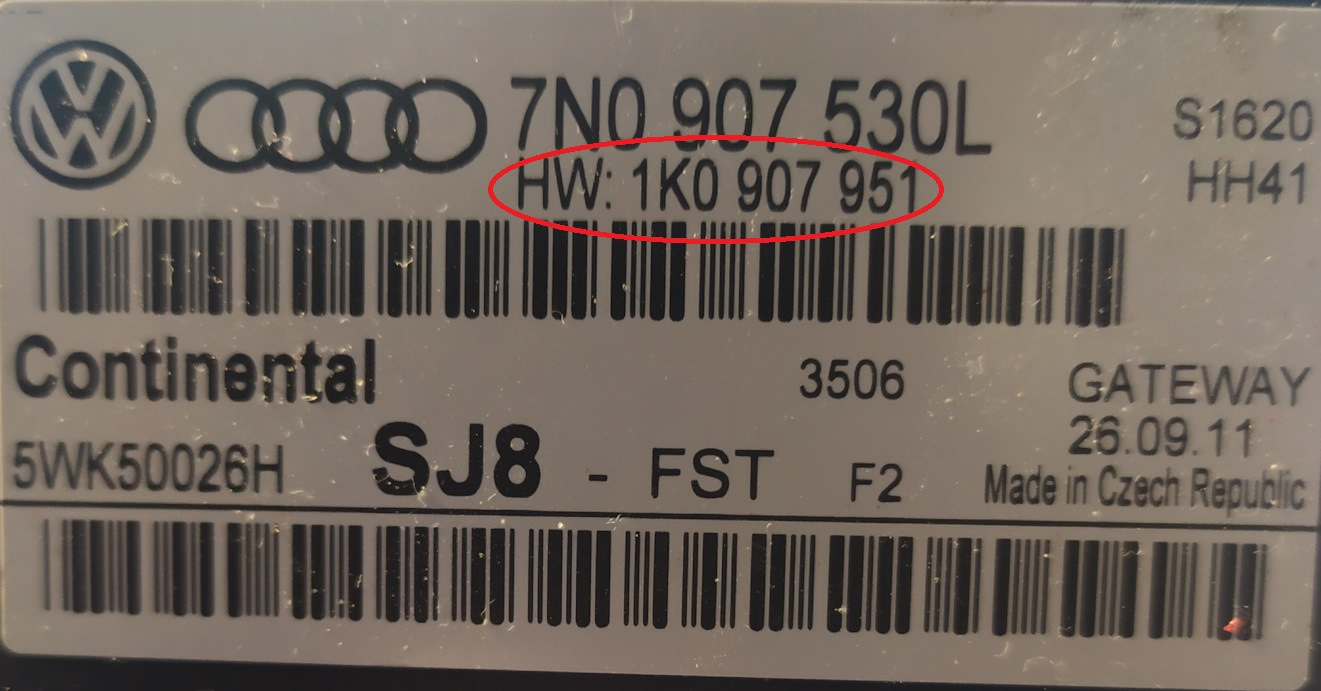

Некоторое время назад я писал о покупке дешевого гейта с полным набором интерфейсов. Казалось бы, чего еще нужно, обнови его по рецепту drsedoy, и радуйся как налюбил жадных барыг. Однако оказалось что это не так. Мой обновленный таким образом "BL" безусловно работал: чашечку показывал, 5F, блоки по Lin и CanEXT держал — все вроде бы ок. Только вот с раздражающей меня системой "старт-стоп" этот гейт не дружил. Каналы отвечающие за параметры старт-стопа в моем обновленном гейте присутствовали, даже значения можно было поменять и сохранить, но заинтересованным блокам наружу он эти значения не выдавал и блокировка старт-стопа методом изменения диапазона напряжения или температуры была с ним невозможна. Я тогда предположил, что дело в процессоре, который определяется по буковкам и циферкам после HW

И почти закрыл для себя эту тему, ибо дальнейшие действия по превращению старичка в полноценный BL уже были нерентабельны.

Однако пару недель назад Andrey-NA опубликовал инфо касательно 7N0 гейтов на аппаратной платформе 1K0 907 951
Всем заинтересованным рекомендую прочитать: Часть1, Часть2, Часть3
Огромное спасибо ему.

Итак, я решил повторить занимательный эксперимент Andrey-NA .

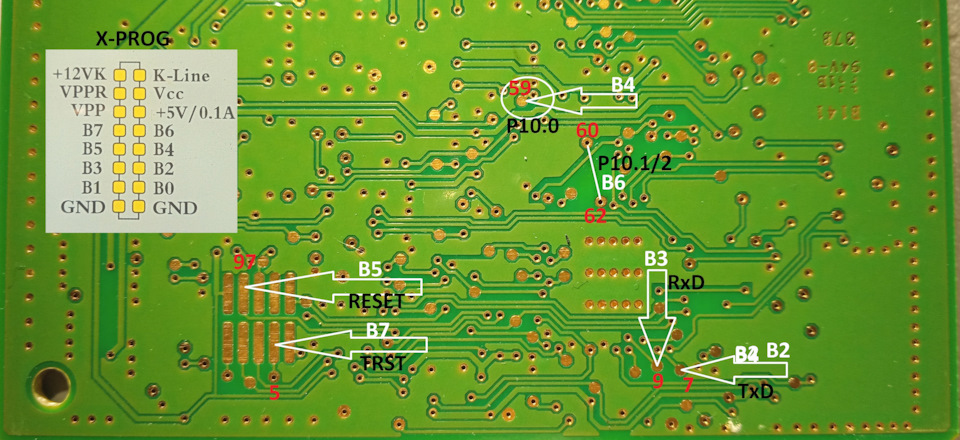

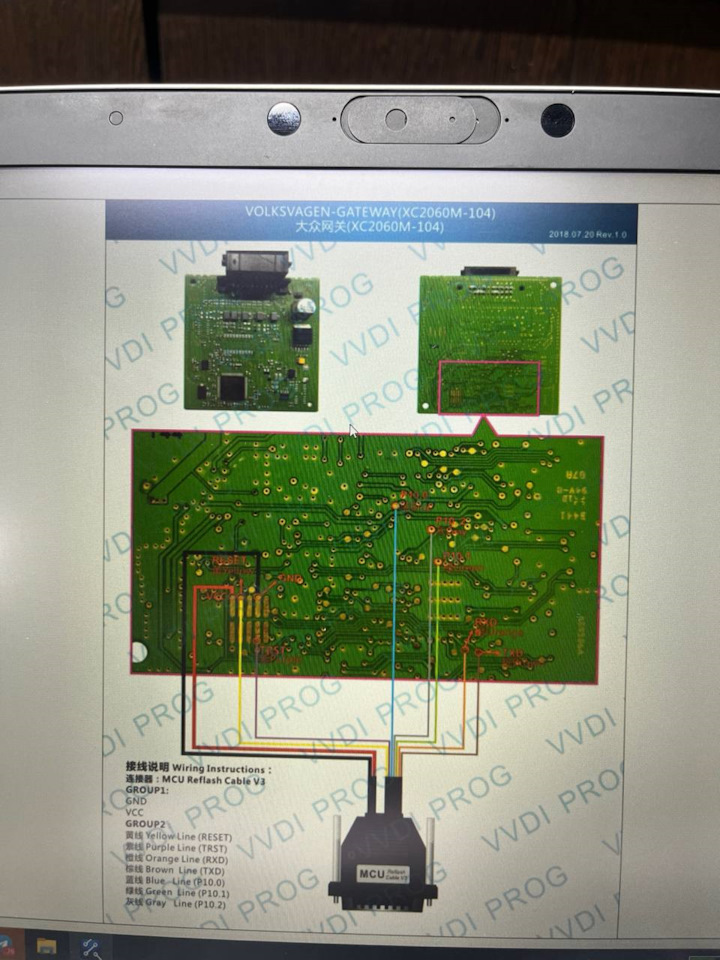

Первым делом я уточнил схему подключения программатора к гейту. Получилось вот так:

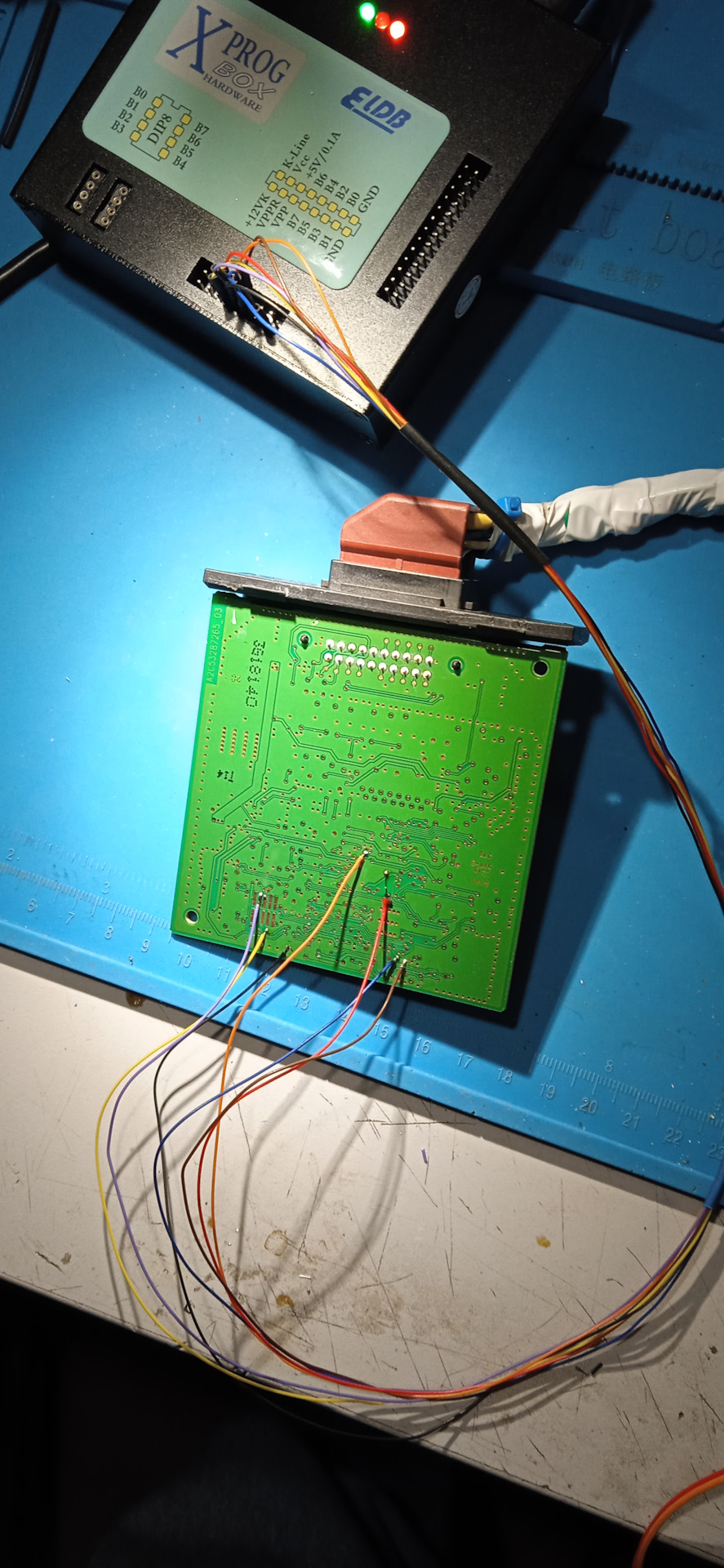

Затем изготовил "лапшу" для подпайки к точкам.

Found on photo: Q0001

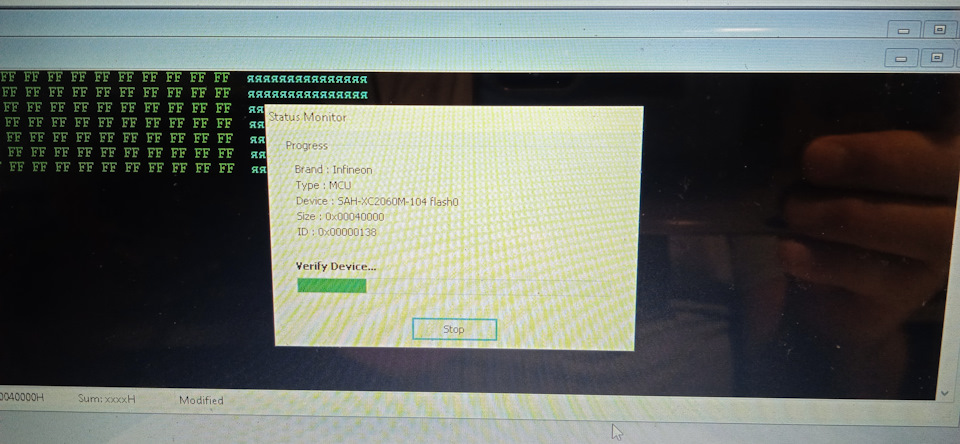

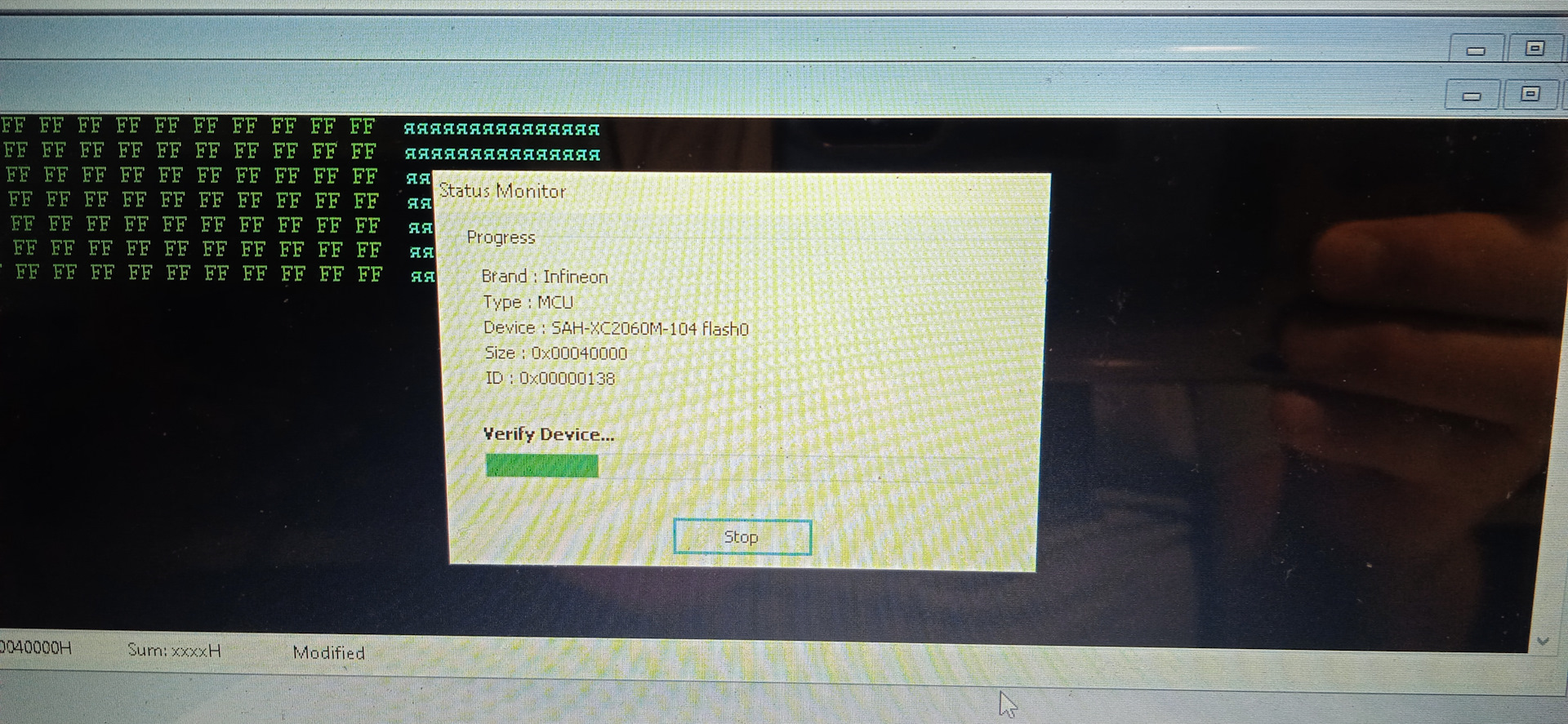

Потом вычитал 0й флэшь контроллера (версия SW 1682)

Отредактировал нулевой флэш в винхексе(oфсет 7F00 и далее) как было показано в Часть3.

Залил отредактированный 0й флэш обратно и получил 7N0 на HW 7N0.
Для закрепления успеха, подцепился одисом и пролил версию 1708. Гейт стал BR.

Для тех, кто пойдет следом — программатор нужен минимум х-progРисовыйОтлом версии 555. Iprog(AutoProg)отлом c этой операцией не справился, хотя х20хх процессоры у него заявлены.

Хочу еще раз поблагодарить Andrey-NA за информацию к размышлению=)
