Всем привет! Давненько ничего не писал, так как в принципе пока ничего и не делалось, хотя есть небольшие проблемки, о которых будет в следующем БЖ))) Ну а сегодня…Я упоминал в конце прошлого БЖ… Решился с мыслями — описать как я воевал с кондиционером на авто у друга 😩 Было не мало интересных вещей, на которые не мог дать ответ ни гугл, ни драйв 2, так что постараюсь рассказать что и как примерно было…Просто прошло уже около месяца и какие то мелкие подробные детали могу пропустить 😱 И так, Начнем!
Пациент — гольф 4, 1999 г.в., мотор АКЛ, кондиционер (не климат).
Проблема — не работает кондиционер. Кнопка загорается, винты молчат, муфта молчит.
Предыстория — в том году все работало, осенью заменили датчик температуры на радиаторе, и поставили зимовать авто (редко ездили), весной кондей уже не запустился…
Ну ок, прем в гараж! И начал я почему то диагностику аж издалека, а именно с проверки муфты компрессора…Снял разъем, прозвонил — обрыв. Ну тут все понятно, либо смерть, либо как у меня было сгорел термопредохранитель в муфте, либо какая дорожка отрыгнула. Про данную неисправность и ее решение можно ознакомится здесь — тык
Ну что ж, решили начать с неё. Думал щас как у меня по бырому снимем муфту, расковыряем, запаяем, соберем — ага 😤 На акл моторе компрессор кондея между насосом гура и геной…А не как у меня в самом низу в доступе…Ну и в общем маты пляски, сняли муфту, расковыряли, нашел отрыгнувший термопред, впаял новый, все собрали, сопротивление обмотки муфты в районе 4.2 ОМа, все собрали. Ключ на старт, кондея нет, муфта не щелкает (до сборки проверял напрямую муфта заработала). Ну что ж, без схемы походу не обойтись:

Ну что ж, будем разбираться…Начали естественно с проверки предохранителей и визуального осмотра проводки, особенно под площадкой аккума где БУВ — визуально все целое. Далее взял мультик в руки и попер прозванивать проводку от БУВа до вентиляторов, датчика Т в радиаторе, муфты компрессора…Вроде как все в норме (хотя совершил ошибку, о которой попозже). После определил что на датчик давления приходит постоянная земля, +12 в от зажигания (не с кнопки кондея), и третий контакт идет в БУВ на 2 контакт. Получается датчик работает постоянно при вкл зажигании, и не зависит от кнопки кондея как на схеме…Ну и что дальше? Осталось проверить термовыключатели, понять как приходит сигнал с ЭБУ, ну и если безрезультатно то смотреть уже блоки-датчики а не проводку 😱 Ну и в общем, опустив все подробности, что я выяснил:
Термовыключатель, то бишь датчик температуры на этом авто один — под жабо, в районе левого крыла

Принцип работы у него проще простого: плюсовая температура — датчик замкнут, минусовая — разомкнут. Есть еще пластиковый датчик (как у меня стоит) — там принцип уже другой, в зависимости от сопротивления…

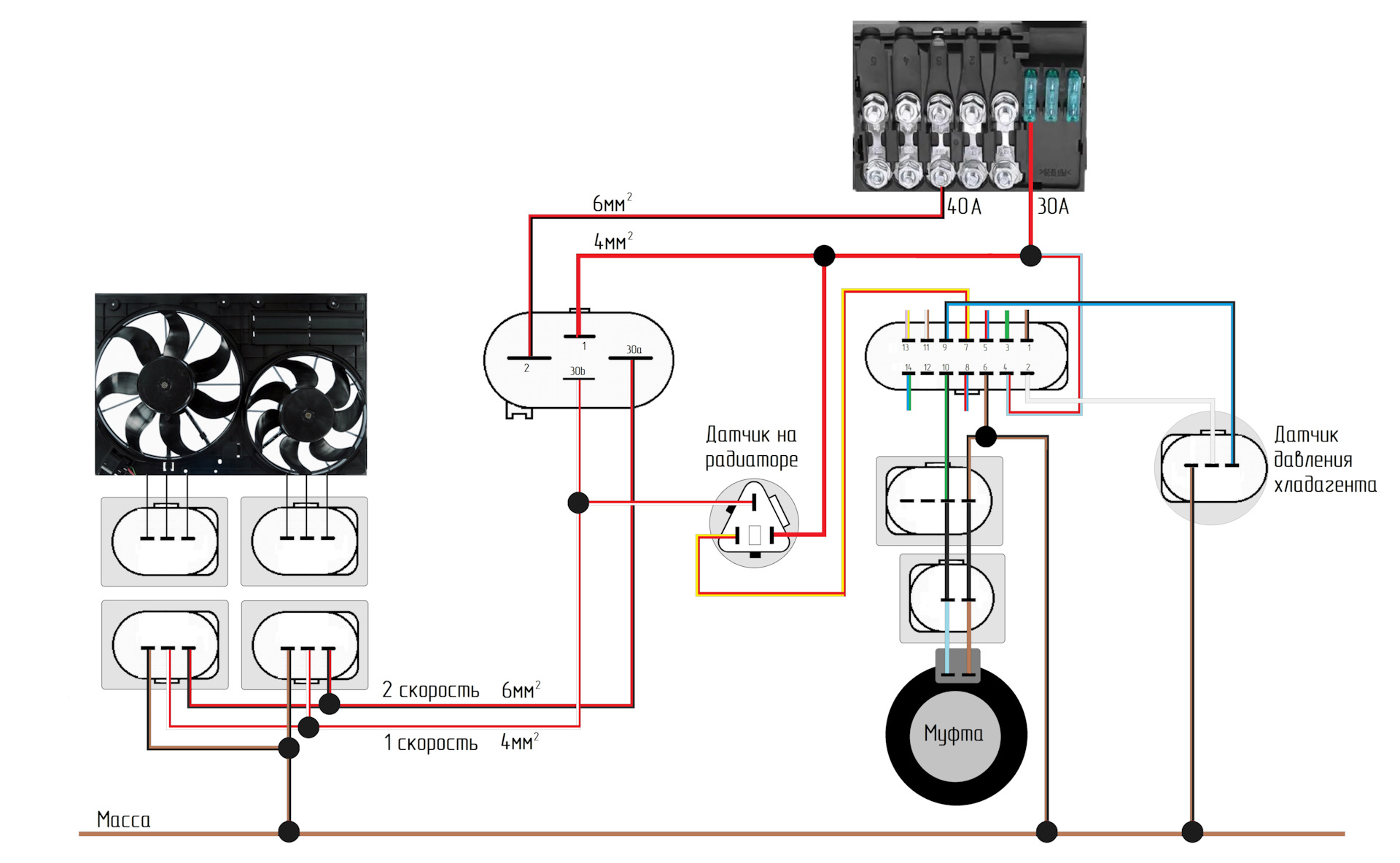

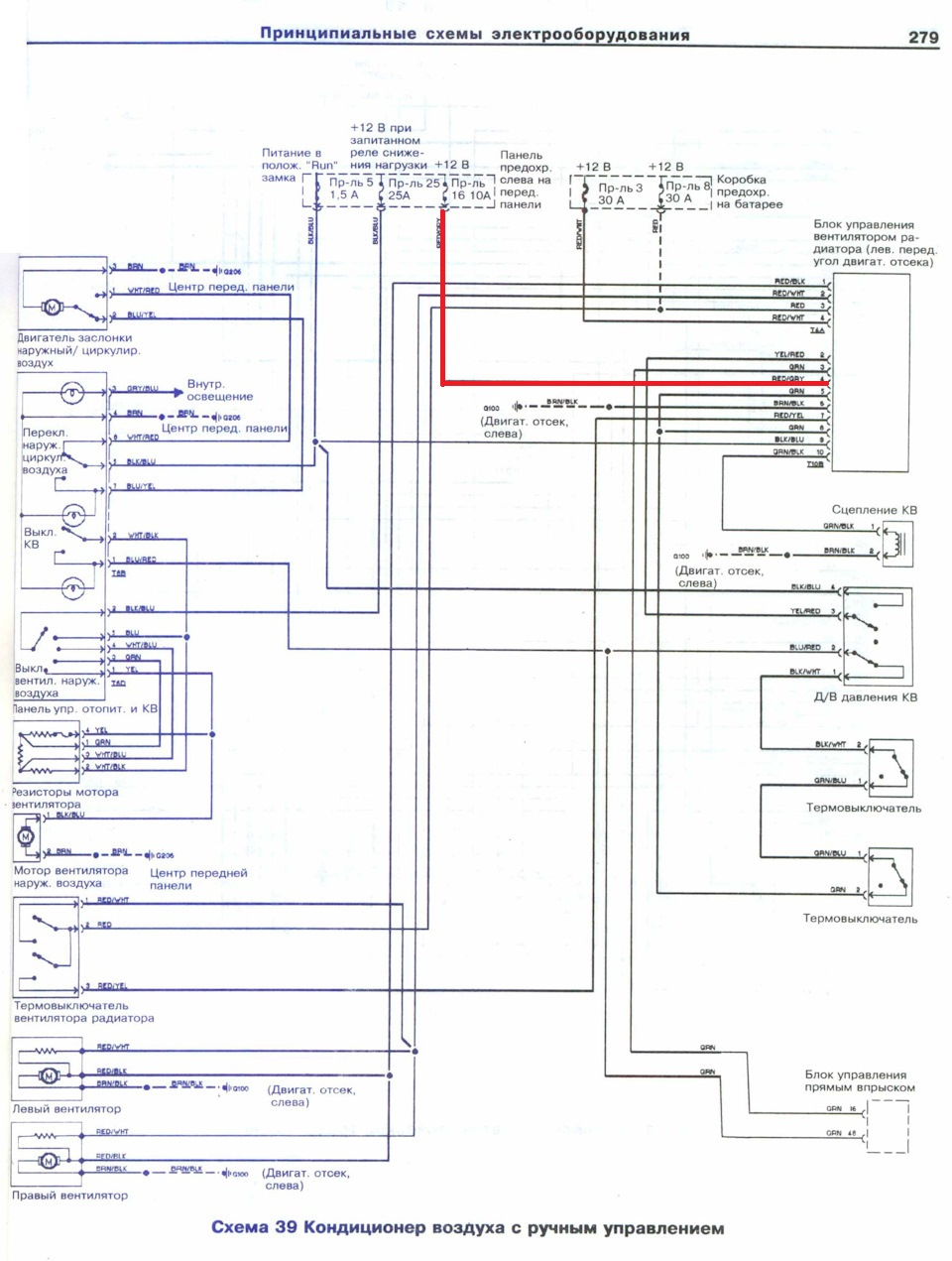

Ну а с ЭБУ в БУВ я так понял приходит на 3 пин…5 пина в БУВ этом нет, АХ ДА! БУВ то если что 1j0 919 506 G! Далее о нем поговорим…6 пин масса, 7ой на датчик Т в радиаторе, 8 вроде как должен прийти через термовыключатель, но если честно не помню уже…В общем в принципе сходится со схемой, но не работает))))
В общем решили залезть в БУВ…Сняли, разобрали, видимых повреждений нет. А что если проверить его на моем авто? У меня тоже кондей…Увидели мой БУВ, цифры одинаковые а вот на конце буква К а не G

.Лень было разбираться, зря чтоль разобрали — подкинули мне БУВ друга, иииииии…Винты то стали включаться, а кондей нет! Ну бл*, может из за разницы в букве такая история? Подзабыли…Мой же БУВ снять не удалось (прокручивается гайка). Что еще можно проверить? Поменялись датчиками давления КВ — пациент молчит, у меня кондей заводится (жаль что потом в конце опять вернемся к нему 😫 ). Ну и…что сказать? Копаем дальше!
Тут я взял уже контрольку, с лампочкой! Мультик вещь хорошая, но в некоторых обстоятельствах безнадежная, так еще и запутывающая как в моем случае! Почему? Потому что я обнаружил что на 3-ем контакте 4ех контактного разъема БУВ питания то нет! Лампочка еле светится! А мультик казал положенные 12В…Вот те на те 😤 Чуть дернул за этот пин, так он и отпал от разъема 😲 Ну все думаю, щас заведем кондей! Делаю новый пин, все собираем, запуск, Иииииии…Вентиляторы включились! А муфта нет 😞
Ну что сказать?! С этим БУВ на моем авто такая же картина! Давай заказывать БУВ…
Ну друг заказал БУВ, пока он шел я решил разобраться чем отличается К от G на конце…


Ну и если чисто логически посудить, посмотреть, отличие в контактах -NTC +NTC. +NTC это по сути 14 пин которого на схеме кондея и нет! Так значит он не задействован 😐 Ну а -NTC есть на блоке "К", но нет на блоке "G", по схеме это 5 пин и он запараллелен с 8 контактом и идет на термовыключатель! То бишь, в моем предположении за место К можно свободно поставить G и он будет работать, А вот что бы заставить работать K, где стоял G, нужно добавить в разъем 5 пин и запараллелить его с 8, либо тупо посадить на массу!
Ну думать уже поздно, G в пути, хотя К более доступен и частично дешевле. Идем далее!
Блок пришел, ставим на пациента, и в шоке — ничего не изменилось…Винты крутят, муфта молчит…ЗБС
Ставлю этот новый блок на свое авто — все работает! + я был прав, G можно поставить за место К 😎
Ну что ж, разбираемся дальше!

Что узнал? На 3 пине (вроде как с ЭБУ) при вкл зажигании 0.25В, при вкл кнопки кондея чуть больше (в районе 0.3В). По хорошему смотреть осциллографом, а с другой стороны — нафига? Раз винты включаются от кнопки кондея значит сигнал с ЭБУ до БУВ доходит…Это мое предположение так как датчик давления работает всегда (вкл зажиг вне зависимости от кнопки кондея), ну а больше некому включить винты при вкл кнопки кондея…
Ну и далее перепробовав немалого чего, обнаружилась такая вещь, что винты то нет-нет включаются сами по себе вне зависимости от нажатии кнопки кондея! Вот это поворот Стал шевелить проводку, и заподозрил кем то "вылеченный" 4 пин…По схеме он идет на 16ый пред! И как только вынул этот пред, на вкл зажигании включились винты! Аварийный режим чтоль какой то…Ну значит может вот и проблема в плохом пине! Едем в гараж лечить провод 😎



Хух, собираем, проверяем — Бл****, ну это уже не прикольно 😤 Через какое то время винты включаются и отключаются…Живут своей жизнью крч…
Как так? Непонятно…Стал думать…Кто включает винты? Как найдем виновника так и заработает кондей я думаю…
В обще гугл ничем не помог, пришлось думать гадать…А что гадать? Начал с датчика Т в радиаторе — скинул с него разъем…Проверка — отрицательный результат тоже результат)))) — винты не слушаются…Дальше стал грешить на кнопку кондея, вдруг она частично нажата (хотя потом уже понял что зря полез, ведь кнопка дает команду только в ЭБУ, а в ЭБУ в моторнике в измеряемых параметрах находил параметр "кондишен" или что то подобное, где показывается ON и OFF положении кнопки кондея)…Ну а мы разобрали пол салона что бы отключить данную кнопку, и естественно безрезультатно…Ну и что за на? Кто еще влияет на винты? Точнее на реле в БУВ для винтов… 😡 Стали методом тыка отключать все что есть на схеме, и знаете кто виновник? Датчик давления КВ! ВОт уж не ожидал…Как так то!
Стал разбираться с ним!

Стал опять разбираться с принципом его работы. А принцип простой, не как по схеме кондея…3 контакта: 2 из них питание (+12 при включении зажигания с 5ого преда в салоне, а вот масса…я что то и забыл…То ли постоянная то ли скорее всего с термовыключателя, что бы зимой датчик не мониторил давление), ну и 3й контакт как я и писал идет уже в БУВ на 2 пин, сигнал! Ну и х*ли? А дальше что…Почему так? БУВ новый, питание стабильно, сигнальный провод до БУВ доходит, на массе не сидит…Ну и решил накинуть мультик на сигнальный этот пин (хотя по хорошему нужен осциллограф) . И что я увидел? Напряжение в районе 0.1-0.7В, скачет, и иногда подпрыгивает до 12В и в это время запускаются винты! 😨 Ёкарный бабай…Ну датчик я этот себе ставил, у меня все работало…Проводку всю прошерстил…Куда дальше то?! 😡
Ну если ничего не делать, то точно не сделается…Меряю у себя на авто данный сигнальный провод на датчике давления, а там стабильно 1.7В! Вне зависимости вкл зажигание, запущено авто, или включен кондей. Так, так, так…Меняю датчики местами пациент-мой авто, и знаете что?! У меня мое авто стал так же себя вести! Включать винты, не работает кондей, и напряжение на сигнальном проводе скачет! Да ладно?!Неужели победа…Ставлю датчик СВОЙ на авто-пациент, вкл зажигание…винты молчат…Запуск-винты молчат…Включаю кондей, винты запускаются, муфта…муфта…что за на…через 5 сек щелкнула завелась!ПОБЕДА!Я в шоке…Ведь датчик неделю назад проверялся работал, как так…Непонятно…Зато теперь знаю "косвенную проверку датчика"))) Вольтаж сигнального провода я так понимаю зависит от давления фреона в системе. У меня кондей заправлялся год назад, хз скок там фреона, на 1.7 Вольта 😁
В общем, вот такая вот получилась история))))Это я еще в кратце описал, может что еще и забыл…Но самое главное что накопал вроде рассказал 🙏
Не знаю как так получилось что за полгода простоя авто выявилось аж 5 неисправностей! Ну ладно, 4, датчик давления сначала работал…А вот почему сгорел термопред в муфте, окислился-развалился 3-ий пин 4ех контактного разъема, и канифолил мозги 4-ый пин 14ти контактного разъема…Что аж в итоге БУВ сказал — "я не буду больше подавать питание на муфту"…Стечение обстоятельств)))))
Вот такие вот дела, надеюсь данная статья кому то поможет и не зря я потратил 2 часа времени на ее написание!)
Ну а нам подогнали наклейки:



Всем пока!)


Comments 45
Согласен, хотя в такой машине с электрикой одно удовольствие ковыряться, все провода имеют расцветку соответствующую схемам, машине 23 года а из проводки ничего не развалилось и не рассохлось, фишки снимаешь а там как с завода все девственно и чисто. Если бы не этот 4 пин, вообще под капот не полез бы.
Блин проблема с 4 пином, ошибся сорри
Я рад что у вас все получилось
Так ребята, вопрос снят, пол дня прозванивал все провода, и наконец то нашел в чем причина проблемы с кондиционером и с вентиляторами. Как всегда проблема оказалась в ерунде, а мне в сервисах два года не могли найти причину, и приговаривали по очереди все элементы системы кондиционирования. Так заменил муфту, БУВ, датчик включения вентиляторов (на радиаторе), и еще кучу сопутствующей работы сделал. И как всегда пришлось разбираться самому. А причина была в проблемном пине на фишке (14 пиновая идущая к БУВ) под номером 2. Восстановил данный 2 пин и все заработало штатно. Набросал схему проводов моей системы, так как 14 пиновый разъем не такой как на схемах, у меня отсутствует 12 пин, а на схемах 3. остальные провода обозначил по цветам именно моего разъема. Кто знает и может помочь понять куда или откуда идут 1, 3, 5, 8, 11, 13, 14 пины. У меня jetta 2 литра AVH, АКПП
А кому на сто охото копаться в древнем vw, все самим лучше)))
Если я сейчас правильно понял, у меня тоже проблема с 4 пином, и он идет от предохранителя, как на схеме, и если он обрывается не работает кондер, (купил разъем и буду менять целиком, возможно контакт плохой) но почему при включении зажигания крутят оба вентилятора и не отключаются после отключения зажигания
Так там 12в постоянные а не 15 клема зажигания
Датчик давления КВ, это что за датчик?
Датчик давления системы, у правого стакана.

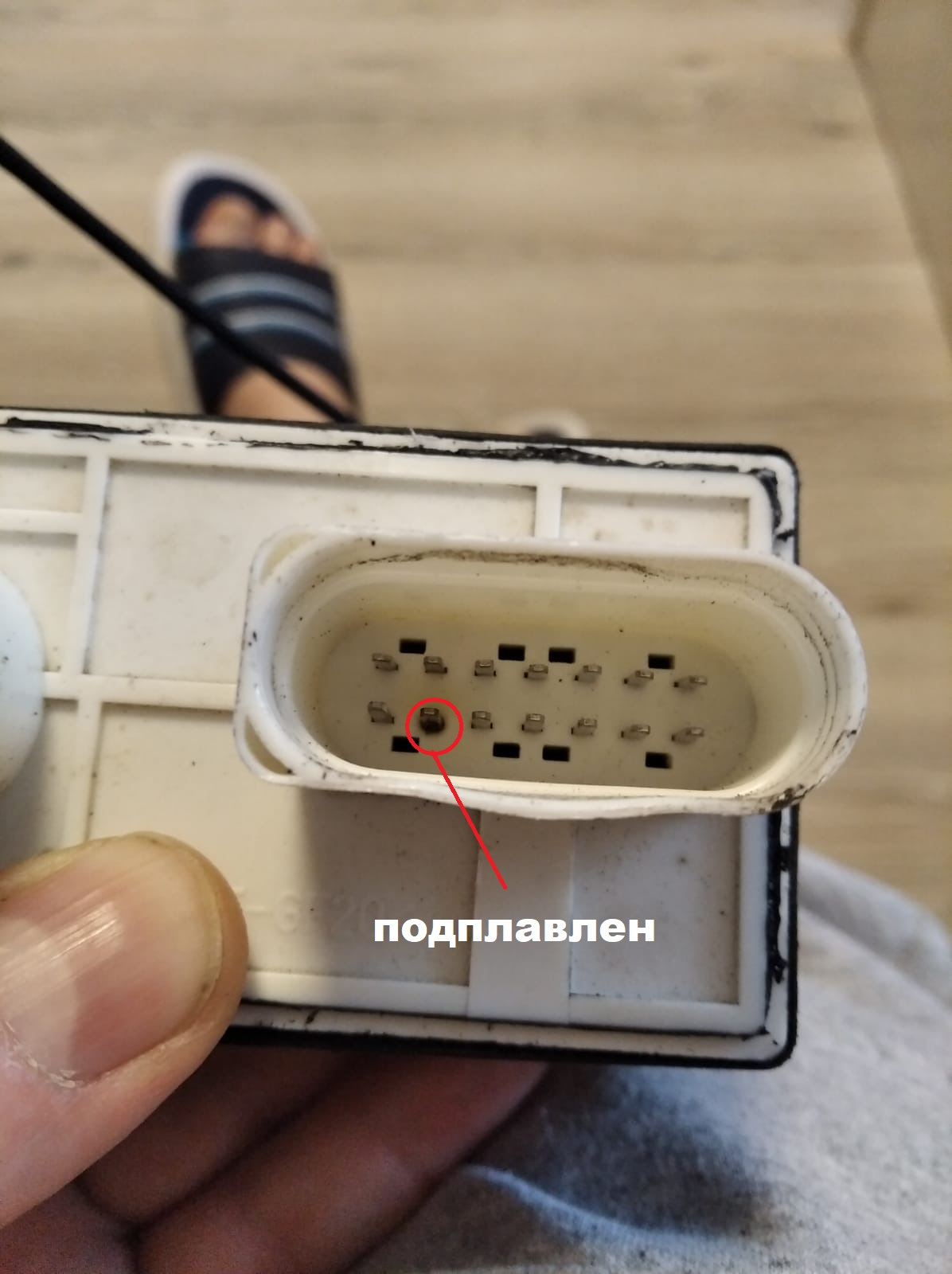

Не пойму, или это 4 пин подплавлен, блин уже голова кругом
