Поправлена таблица и добавлены разъемы для наглядности 01.08.2025
Всех с наступившим новым 2023 годом.
Ранее писал теорию про переделку вентилятора с 3х-пиновым разъемом на 4х-пиновый разъем.
www.drive2.ru/l/635999857777058269/
Так вот — всё получилось, и всё работает как часы.

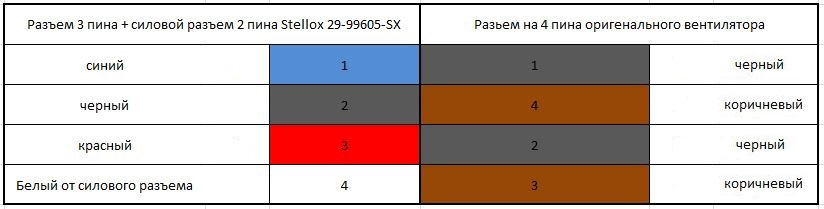

Таблица соответствия 3 пинового разъема и 4 пинового разъема.
На 2 мм выше, но до радиатора не касается (есть зазор в палец).
Белый провод от 2х-пинового разъема просто заизолировал термоусадкой с клеем.

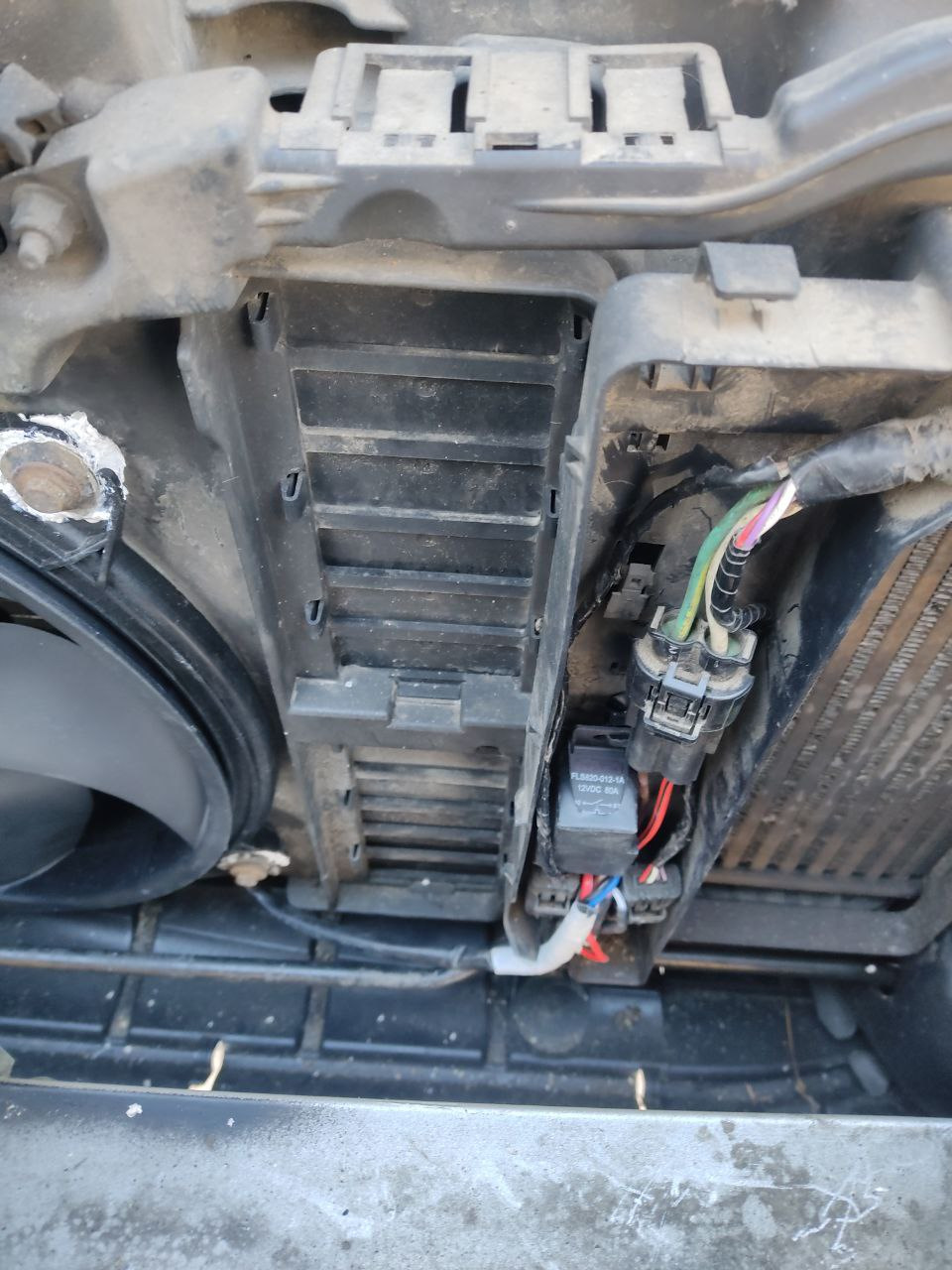

Силовые провода (2х-пиновый разъем) короткие. Не хватает сантиметров 5-10 для укладки по заводу. Кабель от вентилятора до кожуха с разъемами пришлось напрямую вести, не по низу скрытно в штатном месте. Сам разъем силовой в воздухе (не на защелке штатной).
Видео работоспособности вентилятора с переделками =))
И что я заметил: братья китайцы не поленились хорошо отбалансировать его, вибраций нет.
По времени заняло:
30 мин снять
1 час переделка дома
1 час поставить и проверить, больше трахался с жабо.

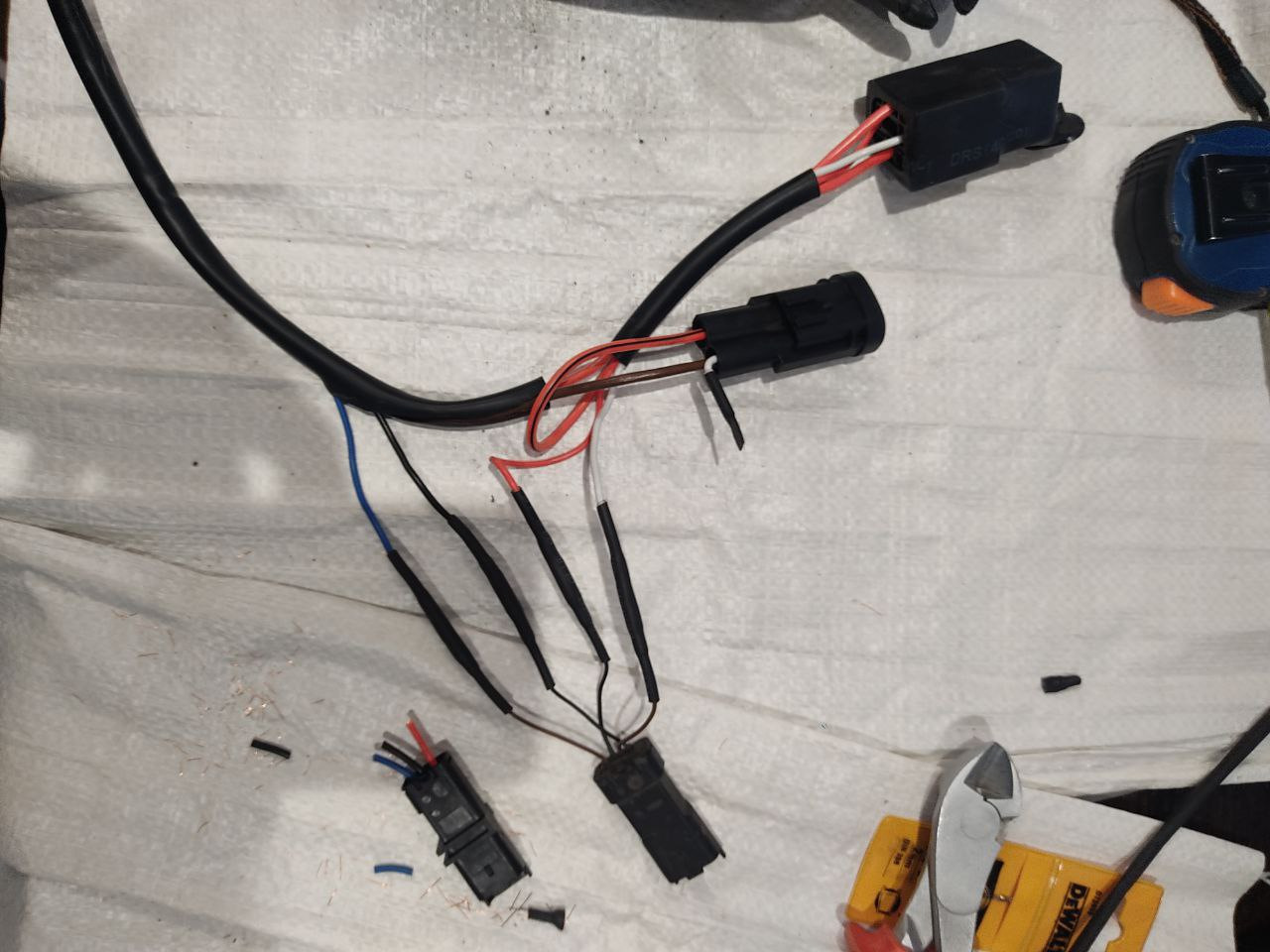

Сращивал гильзами под пресс.
Comments 21
здравствуйте, а не помните к новому вентилятору родную косу по разъемам подключить можно, или у нового вентилятора разъемы на корпусе 2+2 не подходят к старой косе
Вентилятор стеллокс идёт со своей косой и не отключается
clavanv
здравствуйте, а не помните к новому вентилятору родную косу по разъемам подключить можно, или у нового вентилятора разъемы на корпусе 2+2 не подходят к старой косе
Если вы имели ввиду новый оригинальный где разъем 3 пина, то да, можно отключить новую и воткнуть старую
нет, я спрашивал к новому вентилятору подъходят разъемы от старой косы где 2 силовых и два малоточных сигнала, тоесть к новому вентилятору можно подключить старою косу?
Новый оригинальный PSA такого же типа
НЕ Stellox
извиняюсь, да к неоригинальному новому стелоксу подключить разъемы старой косы
Нет нельзя, они впаяны в контроллер вентилятора.
На одной из фоток там где я мерею длинну, видно.
здравствуйте, а подскажите почему вы перепаивали провода, а пины нельзя из одного разъема в другой переставить?
Почитайте статью и все станет понятным
www.drive2.ru/l/635999857777058269/
Поправлена таблица и добавлены разъемы для наглядности 01.08.2025
Я стесняюсь спросить, зачем переделывать проводку, я себе поставил стелокс, все работает, сначала ошибки были, потом сами по себе ушли
Вентиляторы есть разные, разные именно в подключение управление им.
3 пиновые и 4 пиновые. У стелокса 3 пиновый разьем, на 4 пиновый нет у стелокса!
Понял 😉
👍👌
Добрый день форумчани. Я смотрю проводка данного вентилятора у всех разная. У меня 3пина у автора 4. Тебе тогда было проще переделать на вентилятор с4 без мозгов. Ссылку могу дать.
вентилятор с4 без мозгов не будет там работать! и кондиционер заодно!
Тоже такую манипуляцию проводил не раз. Опередил меня. Хотел на днях схемы переделки выкидывать в БЖ!
Приветствую, можете ли скинуть схемы по перепиновке этих моторов. Просто сделал по схеме автора, и у меня висит ошибка по винту
если Вы сделали все по распиновке автора и кидает ошибку- дела в моторе
Yliyxaminsk
Приветствую, можете ли скинуть схемы по перепиновке этих моторов. Просто сделал по схеме автора, и у меня висит ошибка по винту
Напишите ему. Он и продаёт и переделывает и, если это возможно, то ремонтирует и восстанавливает вентиляторы.
www.avito.ru/moskva/zapch…source=soc_sharing_seller
