Всем привет!
продолжаем глум и препарирование штатных магнитол.
Вкратце предыдущие части:
Штатная магнитола RD4: Часть 1 — BOSCH RD4N1
Штатная магнитола RD4: Часть 2 — CONTINENTAL RD4N1
сегодня ко мне на стол попала магнитола фирмы Blaupunkt RD4N1

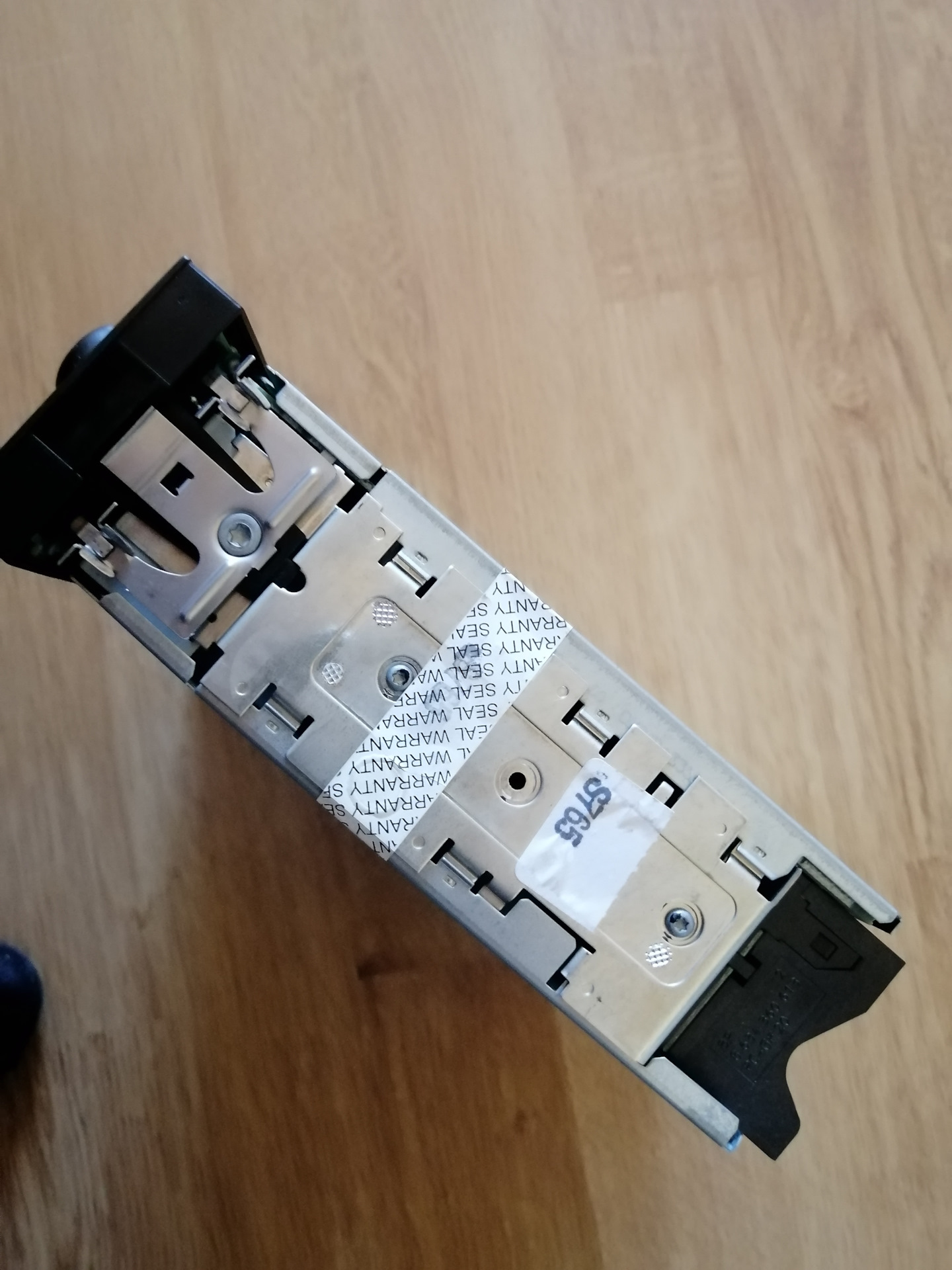

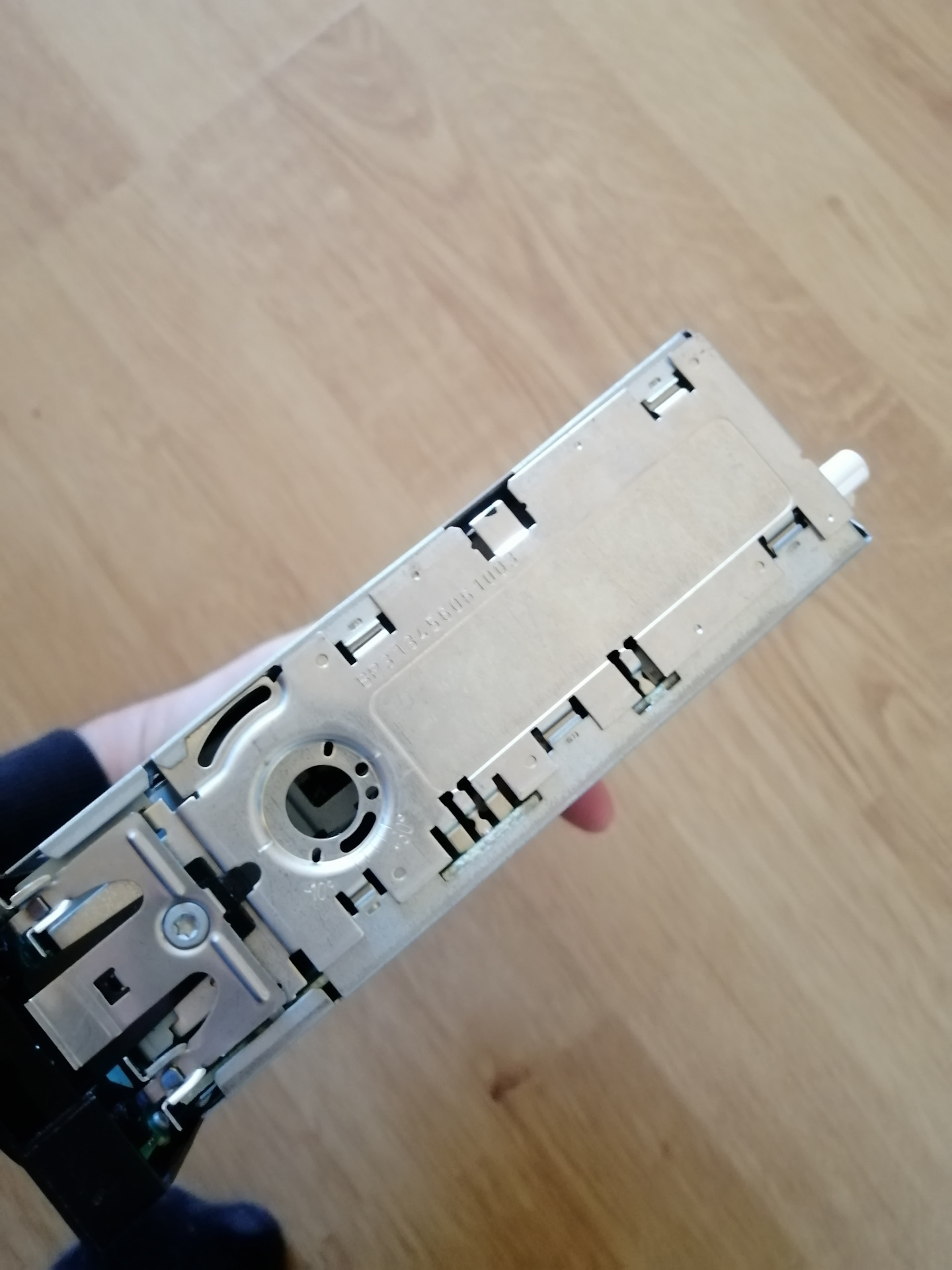

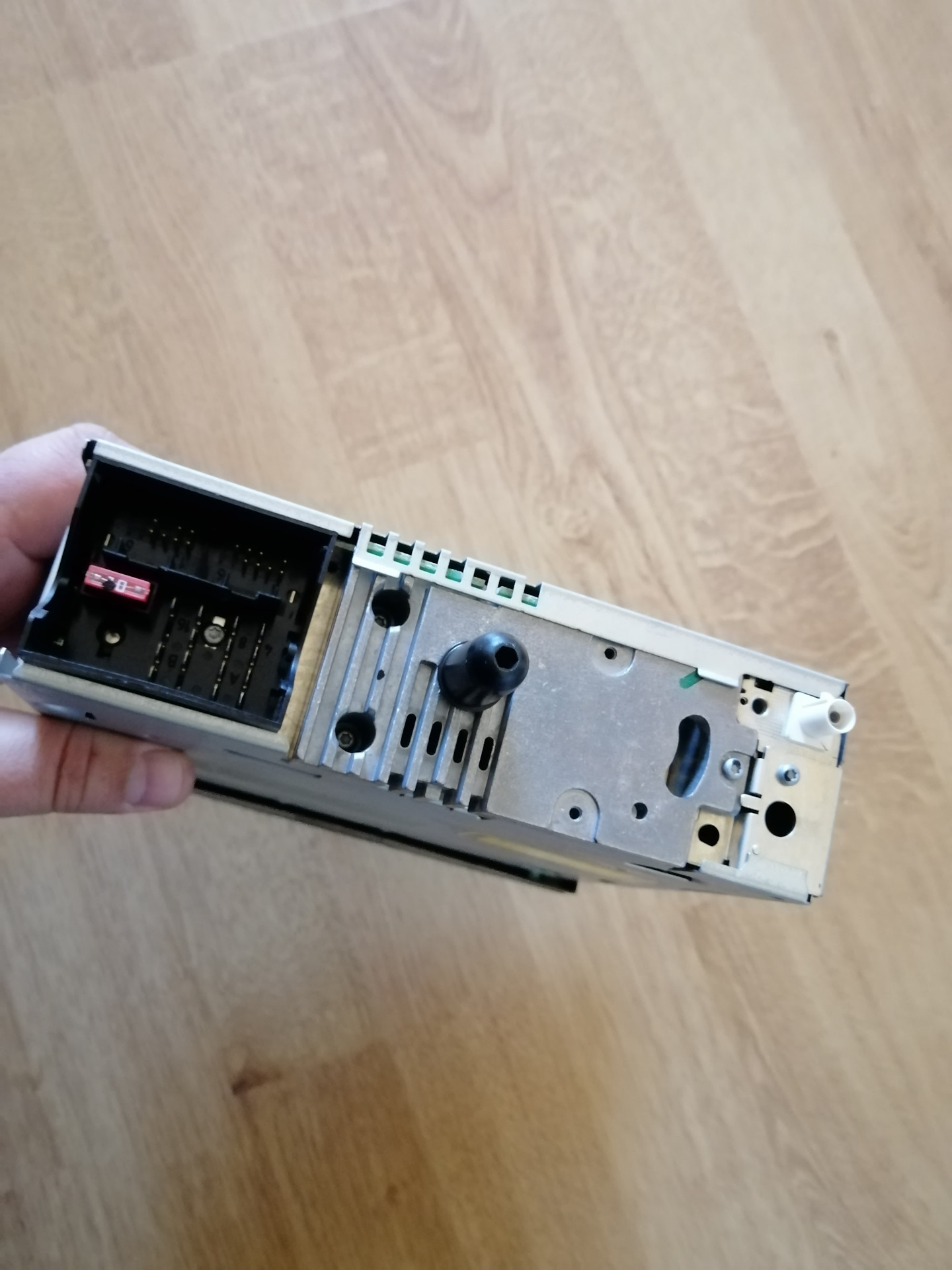

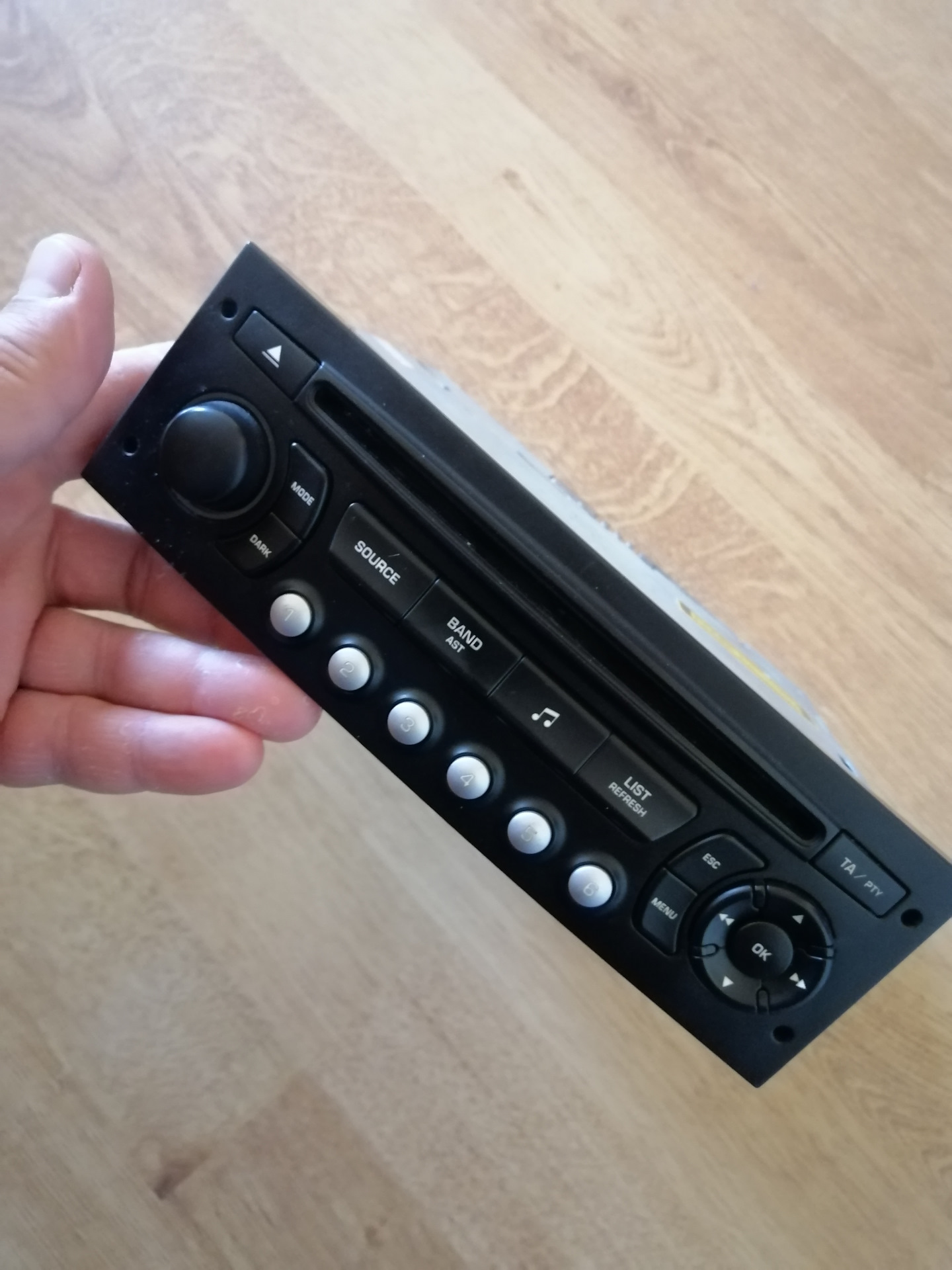

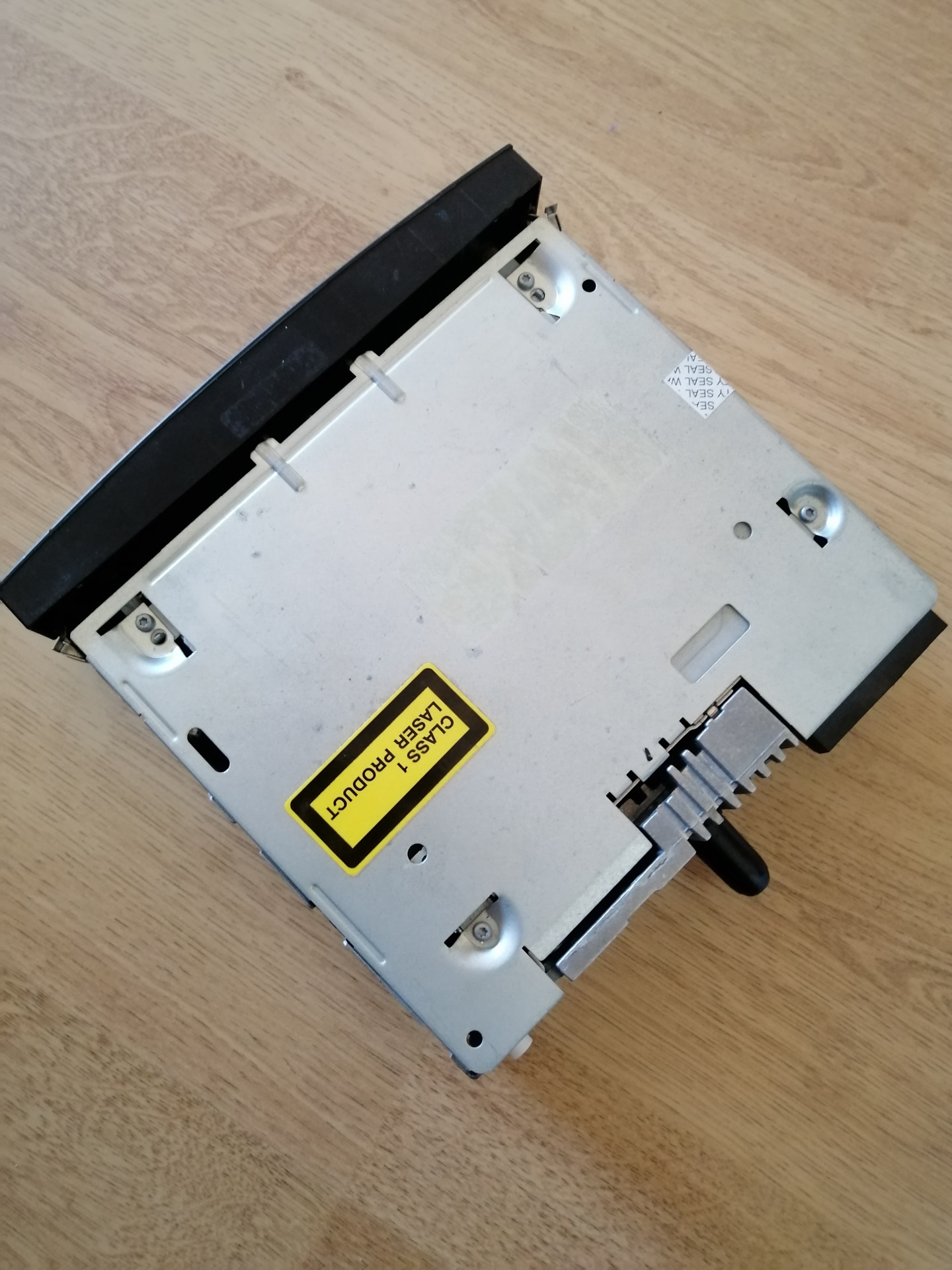

Немного фоток снаружи:
сняли переднюю панель с кнопками, конструктивно в магнитоле присутствует щель между корпусом магнитолы и панелью в отличии от плотнее собранных боша и континенталя
немного фоток платы

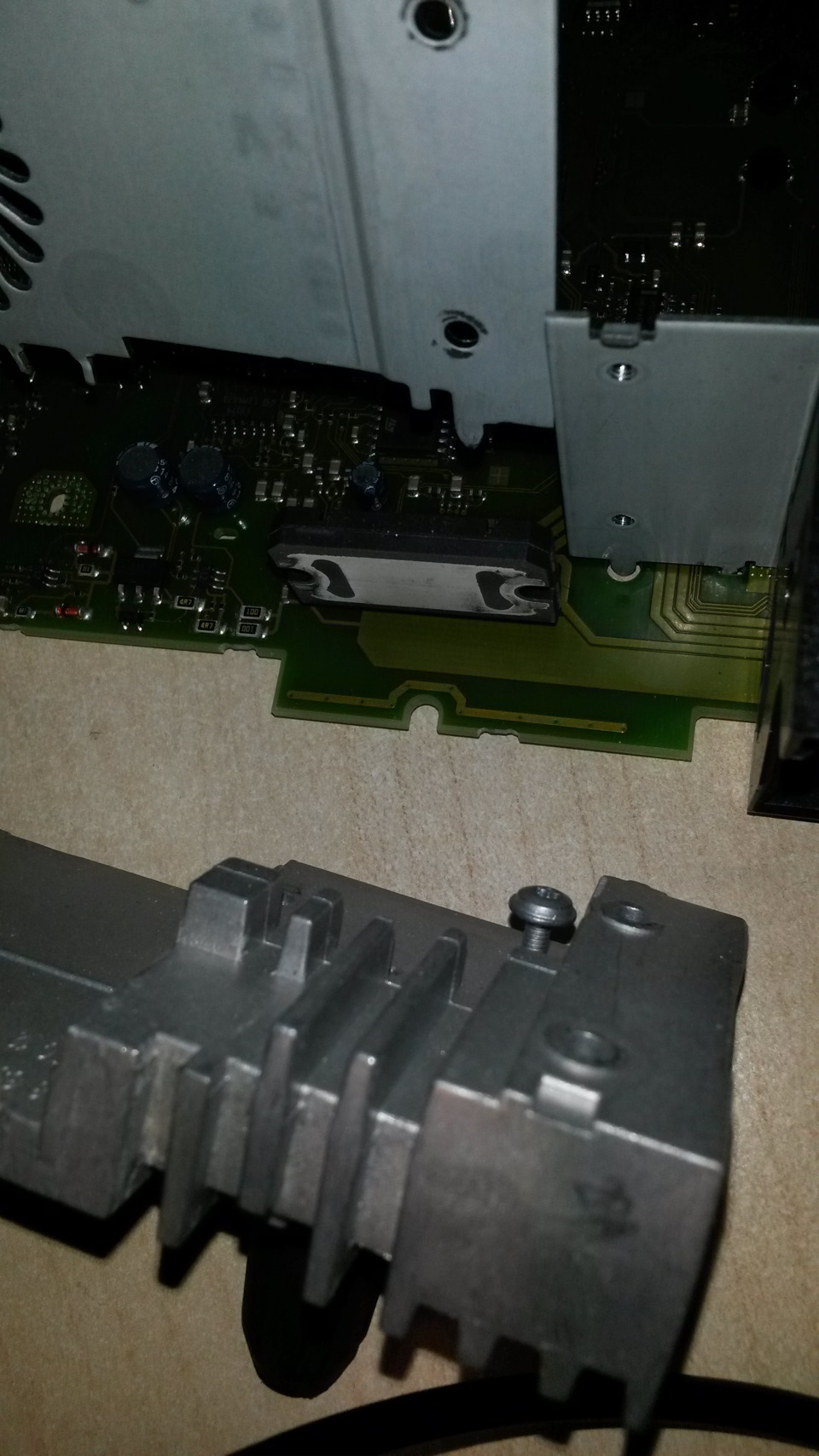

а вот и наш усилитель TDA7561 . вот чтобы к нему подлезть пришлось разобрать весь корпус — гораздо геморойнее чем в других магнитолах.
обратите внимание также нету термоинтерфейса между микросхемой усилителя и радиатором, оребрение радиатора менее выраженное чем у того же боша.
при сборке использовал термопасту
в ближайшее время подключу на машине и сравню с бошем. могу сразу сказать что по обилию емкостей на плате проблем с питанием не должно быть, владельцам блау на заметку — если сгорит усилок ставьте смело более мощный TDA7564B, то тому как он звучит в боше — могу сказать что достойно
Comments 44
Всем привет. Купил ситр С4 с китайской шарманкой, заморочился и восстановил родную магнитолу РД4 (всё прописали, всё работает) но одна печаль: просто при попытке вставить СД диск начинает сразу крутить выбрасыватель, да так что диск даже не затолкать. Просто эжект по умолчанию какой-то. Что может быть?
При замене обычной на версию с mp3 нужно внутри магнитолы прописывать VIN?
Да нужно
Помогите определить производителя магнитолы RD4
похожа на блупункт www.drive2.ru/l/6306366/
Всем привет! Ребята, купил тестю магнитолу rd4 n1 чисто для радио на 2114, экрана соответственно никакого нет.
Все подключил диск заезжает и не могу запустить ничего и на радио ничего, хоть бы шипело.
У меня просьба, подскажите как пошагово ее включить и запустить радио? Или она у меня тупо не исправна?!
без каншины никак не запустить, запуск магнитолы происходит после общения с блоком БСИ — центральным модулем управления автомобилем. короче тесная интеграция с мозгами машины, с порос ВИН номера итп…
А если как-то урезать функции и напрямую найти выход. Так можно?
ну если вы сможете вскрыть программу и написать ее заново то думаю можно
Спасибо
Подскажите как реализовать aux в такой магнитоле? Можна ли просто припаять на усилитель?
аукс вход есть штатный, продается провод с разъемом, и активируется в лексии.
Качество звучания ужасное)))
вполне нормальное качество, пробовал с разных источников. Поробуйте использовать более качественный источник и провод

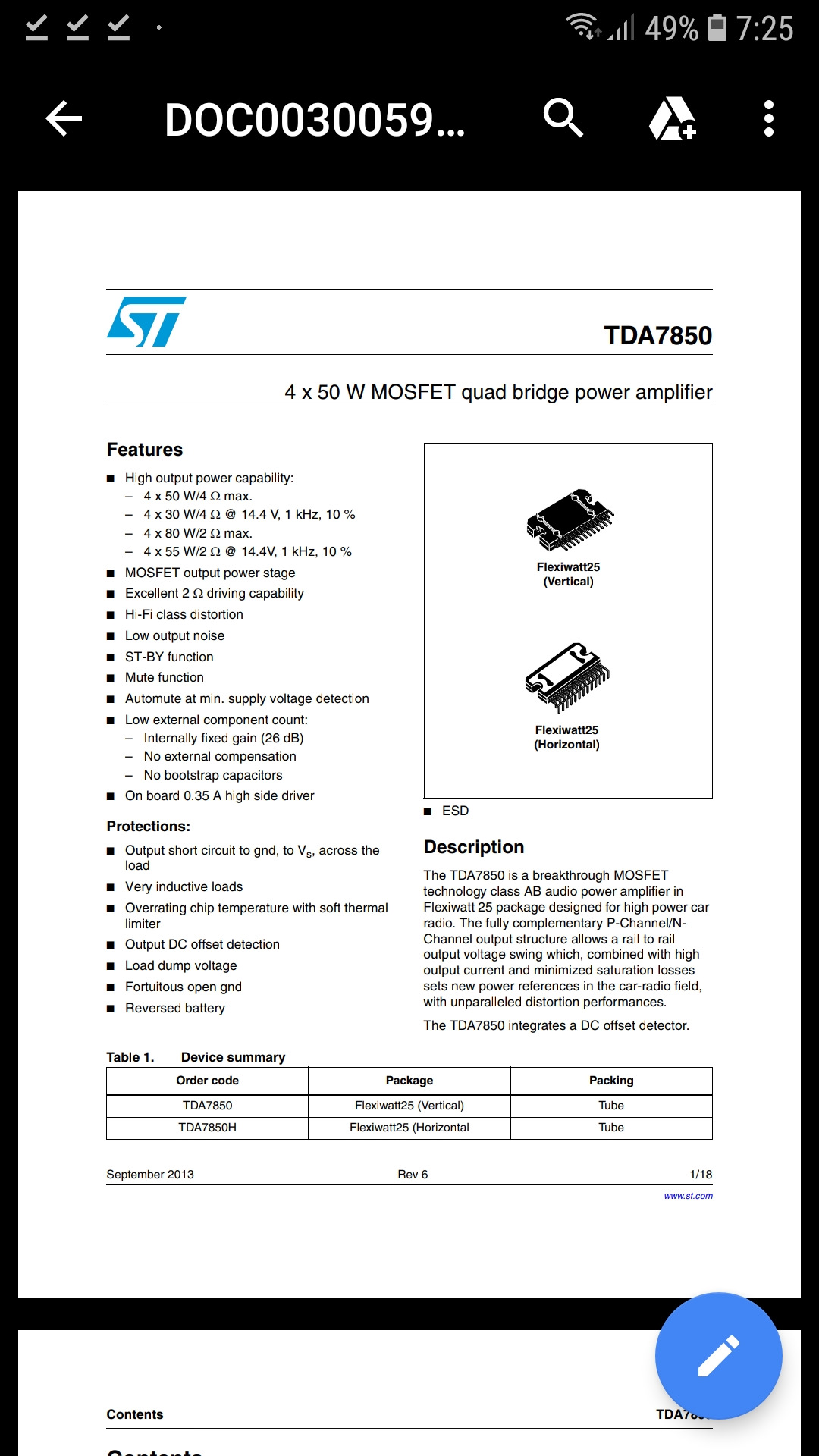

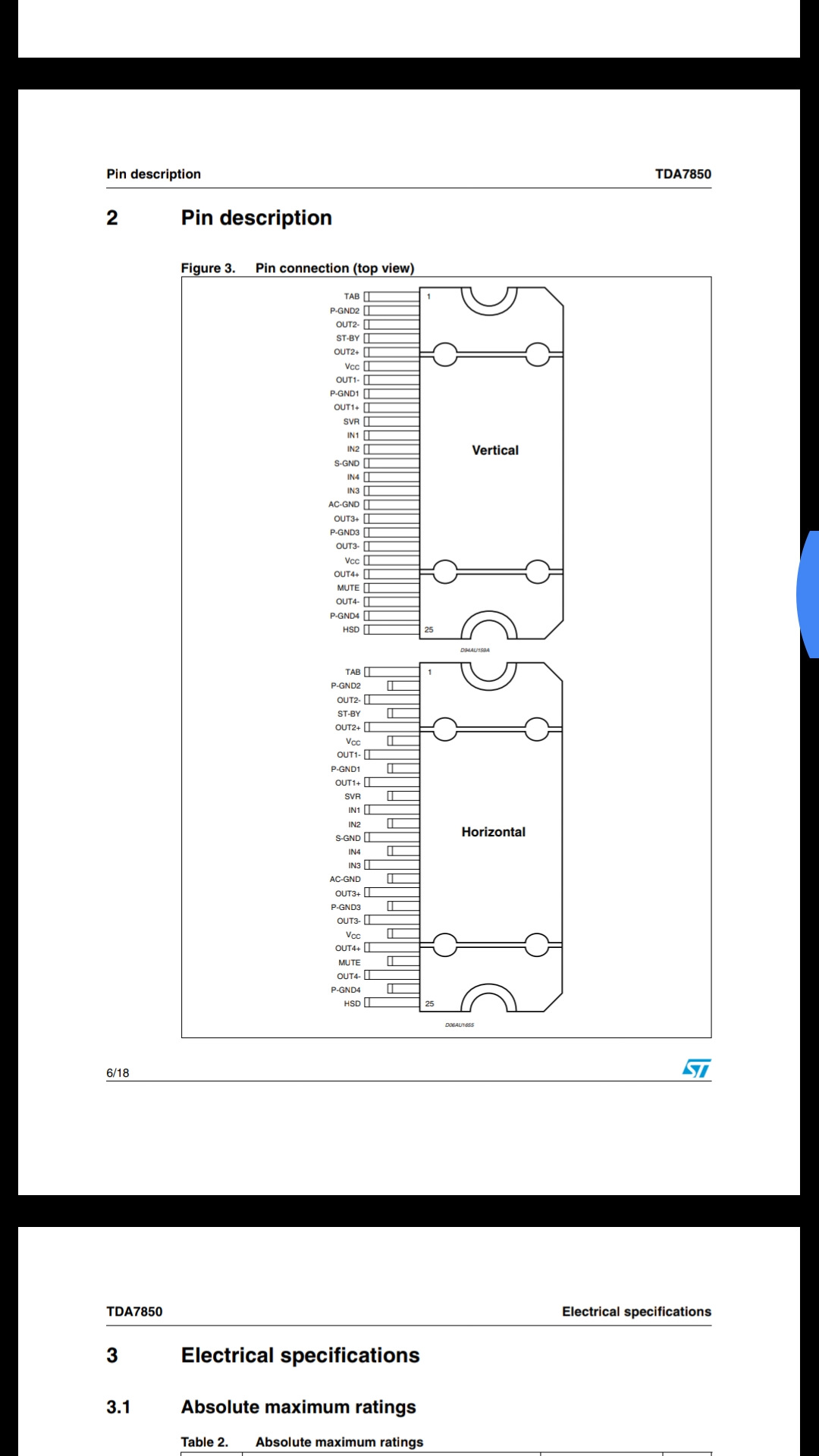

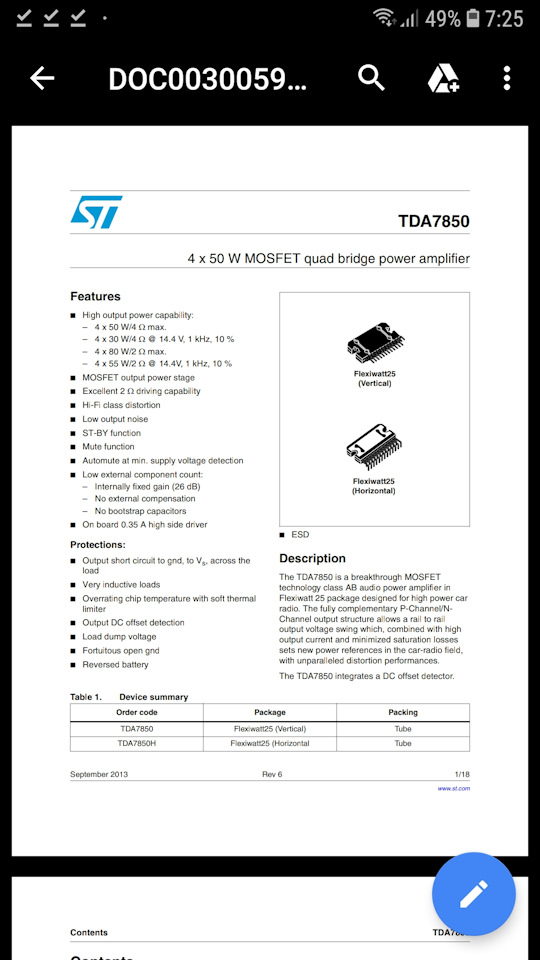

Добрый вечер усилитель подойдёт ли TDA7850?
Даташит киньте на него.
safemode
Даташит киньте на него.
Пробовал, не запустился, в стоке на мафоне стоят усилители с щапуском по i2c шине, это запускается аналоговым способом подачей плюса на одну из ног, как вариант искать плюс и подавать принудительно. Разница в 1 ноге
"в ближайшее время подключу на машине и сравню с бошем"
Не нашел в БЖ итоги. Намного ли Бош обогнал Блау?
Бош интереснее
Здравствуйте. У меня такая же rd4 от Blaupunkt. Хочу улучшить звук, заменив усилитель на TDA7564B, надо после этого что то перепрошивать, перепрограмировать?
И ещё момент, у старого усилителя 4*25 Вт, у этого 4*28 Вт, получается у него мощность больше, не будет нагрузка на другие элементы магнитолы?
Не будет, это не настолько большая разница, и да прошивать ничего не нужно
Благодарю за ответ.
safemode
Не будет, это не настолько большая разница, и да прошивать ничего не нужно

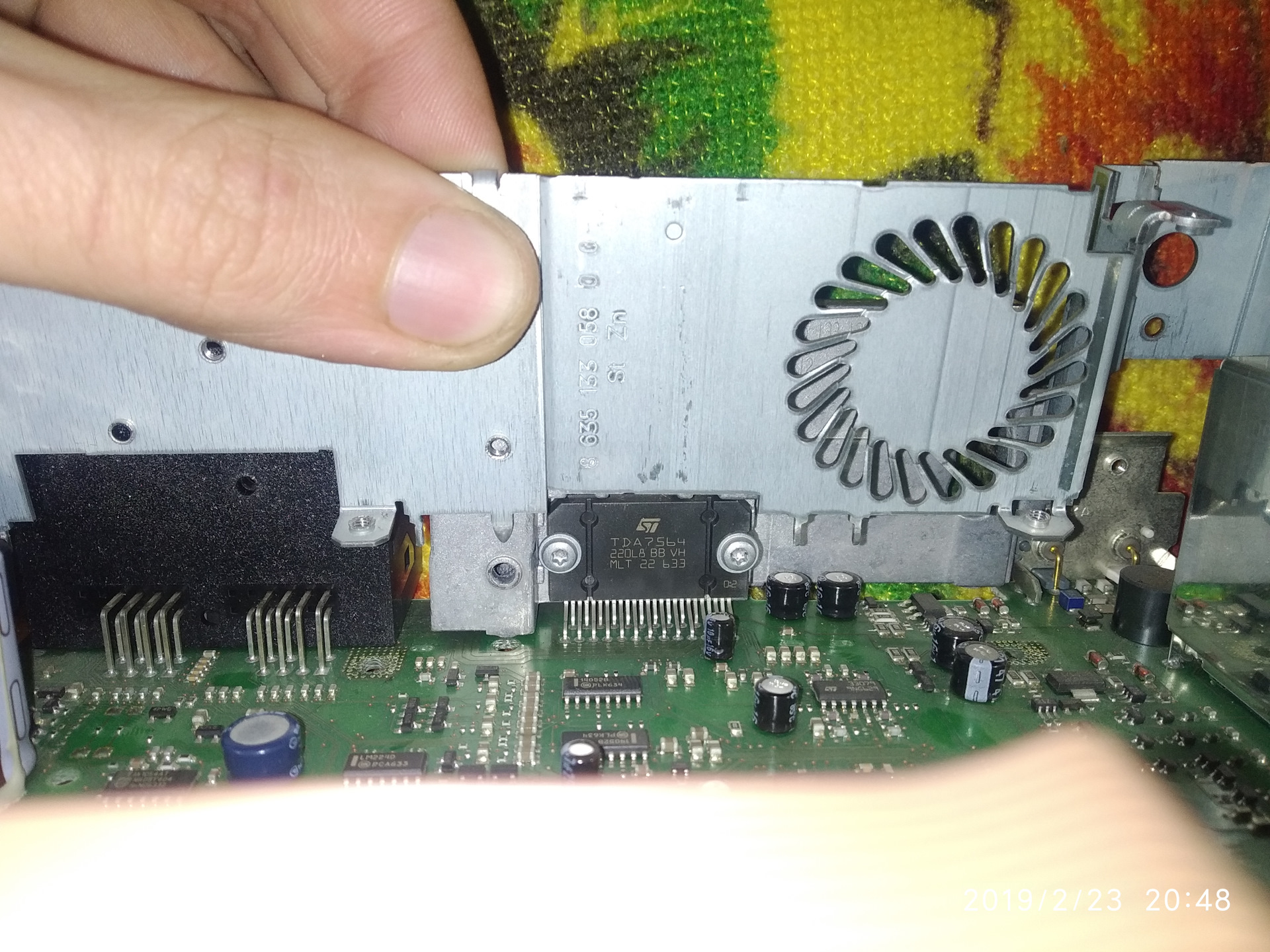

Ещё вопрос. Разобрал я свою магнитолу и там уже стоит tda 7564, но без B. Это хорошо или плохо?
safemode
Не будет, это не настолько большая разница, и да прошивать ничего не нужно
тоже самое разница в нюансах
То есть нет смысла менять tda7564 на tda 7564b?
Забыл сказать, что магнитола снята с минивенах, а не седана, поэтому может там уже стоит tda7564, а не tda7561?
да нет смысла, просто видимо они ставили как 7561 так и 7564, видимо что на складе было то и ставили)
Ваше мнение, как улучшить звук в авто при этом сохранив штатный вид и функции магнитолы?
1 — самое простое сменить динамики
2 — самое сложное выпаять линейники и поставить внешний усилитель
safemode
да нет смысла, просто видимо они ставили как 7561 так и 7564, видимо что на складе было то и ставили)
нифига се разбросало…
Полезная инфа. А подскажи, где эту микросхему приобрести можно, а то у нас в городе с этим туго (
на ум приходит только ебей www.ebay.com/sch/i.html?_…S0&_nkw=tda7564b&_sacat=0, даже в Москве не у всех есть
Спасибо. Буду иметь ввиду .)
Ой, всё никак не отдам тебе вторую магнитолу)). Я выходной в пятницу, субботу.
Может чутка не в тему, а рд4 будет коррентно работать в 206м?
а какой год у машины?
Конец 2006го
по идее должна работать
