Всем привет. Так как камеры покупались с ГУ Teyes CC3, то настало и их время:
Фото процесса установки задней камеры почти нету (случайно удалил), сделал пару новых:
На Али куплена такое крепление (не помню для какое авто):
На месте, где когда то был замок вырезал отверстие и вклеил это крепление. Все загерметизировал герметиком. Саму камеру вокруг линзы загерметизировал эпоксидкой, а то пишут, что там слабое место — проходит влага:
Камера подключена через стабилизатор питания на 10 вольт. При меньшем вольтаже не работает. Чтоб камера работала от включения задней передачи, пришлось установить реле. Ведь ГУ включает камеру при появлении +, а у Ланос при включении заднего хода появляется минус, а + идет постоянно на фару. Схему нашел на Drive2:
Хотел делать через ключ-инвертор Meguna, но в Украине их не купить сейчас.

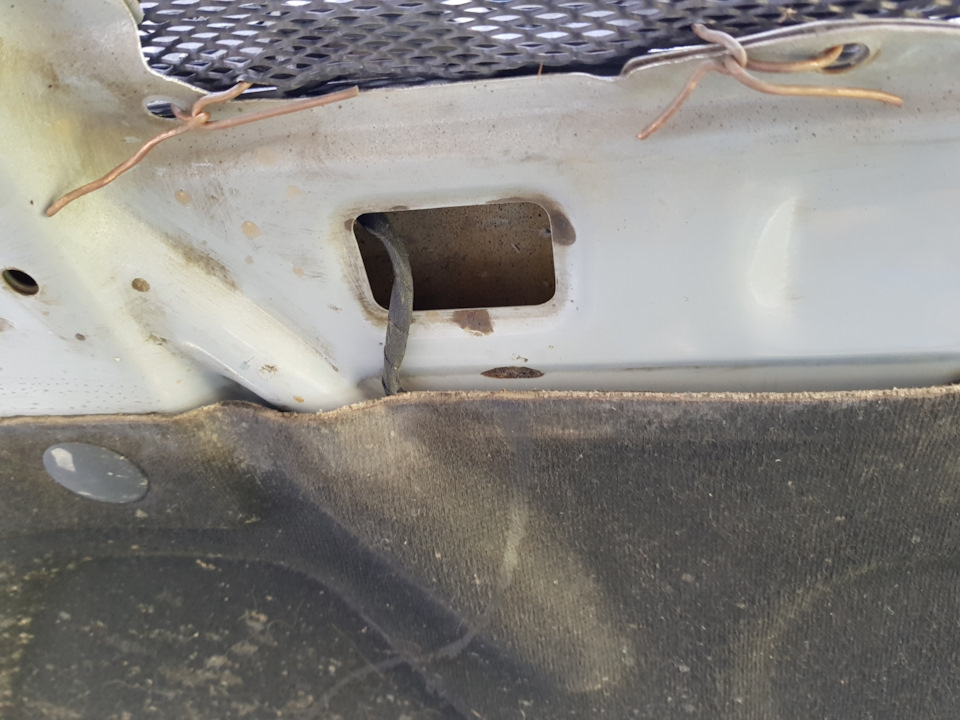

Через некоторое время установил переднюю камеру. Фоток здесь больше)). Провода затянул в змейку и кинул возле заводской проводки в крыле, потом вывел возле водяной трубки возле петли и пошло под шумкой капота:
Ну а дальше, вырезал отверстие в решетке, в металле капота, протянул туда провода, установил камеру под необходимым углом, приклеил ее полиуретановым герметиком, вырезал декоративную накладку для камеры с пластика и приклеил ее и наконец — все покрасил)))):
Камера так же подключена через стабилизатор с выставленным напряжением 10 вольт:
Стаб затянул в термоусадку после настройки.
Скажу сразу, что родная прога для камеры ни о чем. Но есть выход: Камера UDT by Omega_kz

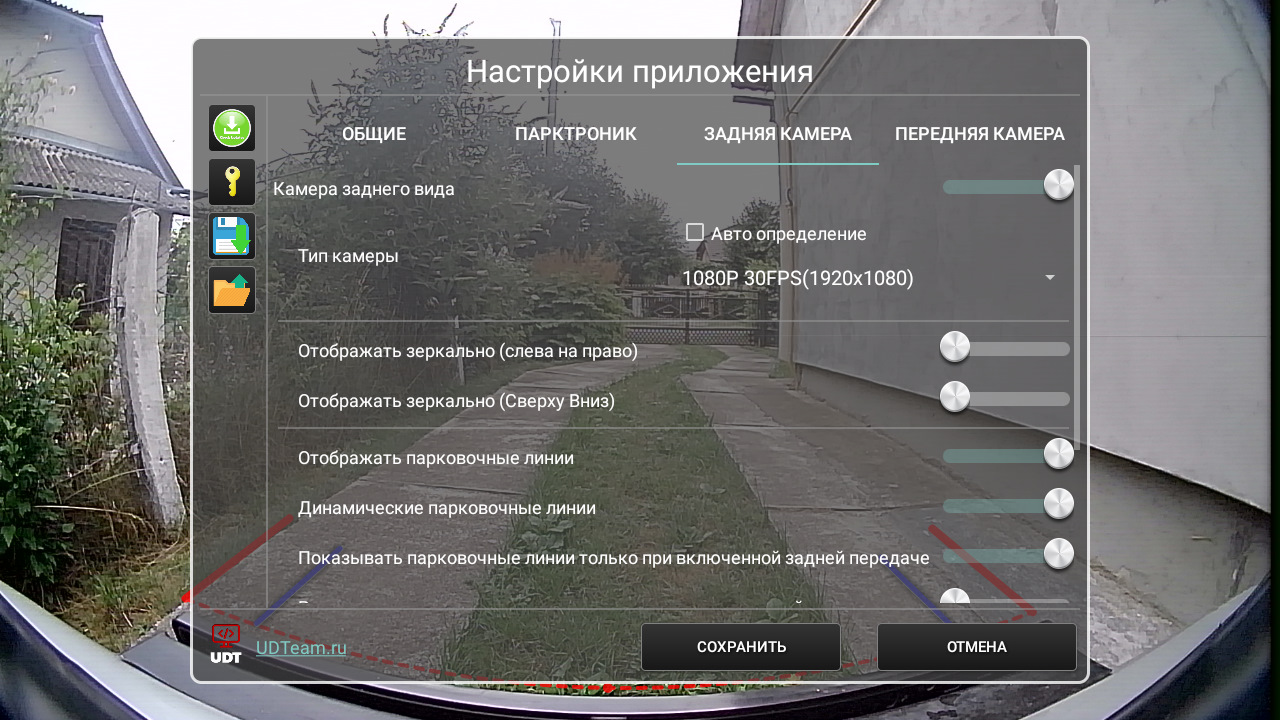

Очень хорошая прога с гибкими настройками, правда платная, но она того стоит. Описание можно посмотреть по ссылке. Пару скринов с ГУ:
Скрины с камер:
Хотел записать видос с задней камеры, как паркуюсь, но всегда забываю.
Теперь о хваленом качестве камер Teyes — честно г…о. Не понимаю почему все хвалят их, наверно, у других еще хуже. Но 1080р здесь нету, четкости нету, динамический диапазон убогий. Не смотря, что есть функция записи с задней камеры, в качестве регистратора я бы не советовал:
В следующем посте напишу о китайских бракоделах. Всем мир.
