Фильтр бензонососа

MicBer

July 24, 2022

Всем доброго времени суток

—На данные действия меня подтолкнула запись Nikosan2006 из его Б/Ж о замене топливного фильтра в бензонасосе должен признаться до этого я даже не представлял, что он там установлен.
—Решил посмотреть состояние и при необходимости заменить его.

—перед этим естественно его приобрёл. — Audi Q7 (1G). Found on photo: AFFM097 — —перед этим естественно его приобрёл.

—Теперь, что касается демонтажа насоса. Находится он справой стороны второго ряда сидений (за пассажирским).

—чтобы снять каркас сидения надо открутить 4 винта: три под M12 и один M10 — Audi Q7 (1G) — —чтобы снять каркас сидения надо открутить 4 винта: три под M12 и один M10

—при необходимости. — Audi Q7 (1G) — —при необходимости.

—откинуть отрезанную часть коврика в сторону. Открутить 4 гайки (ключ на 10) и снять крышку — Audi Q7 (1G) — —откинуть отрезанную часть коврика в сторону. Открутить 4 гайки (ключ на 10) и снять крышку

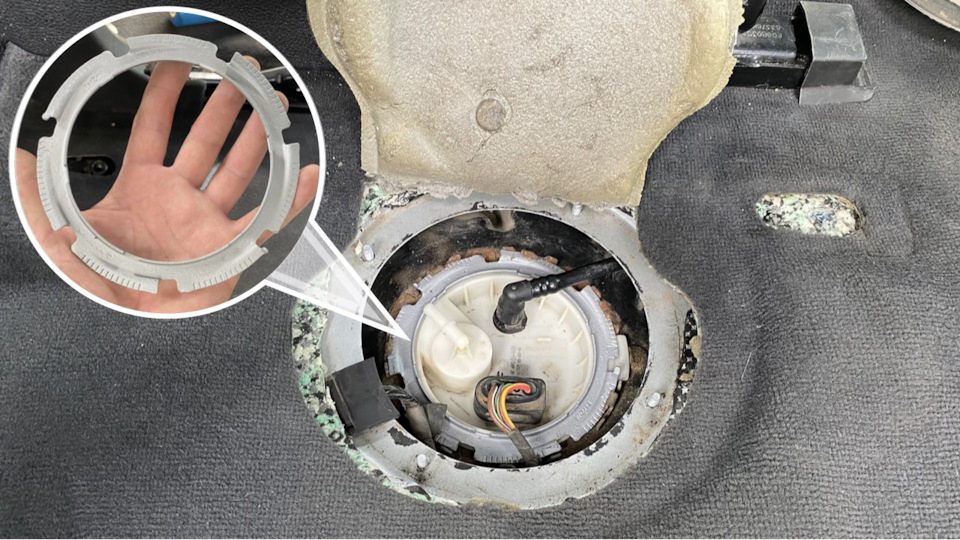

—кольцо снимал с помощью ударной отвёртки и молотка (против часовой стрелки) — Audi Q7 (1G) — —кольцо снимал с помощью ударной отвёртки и молотка (против часовой стрелки)

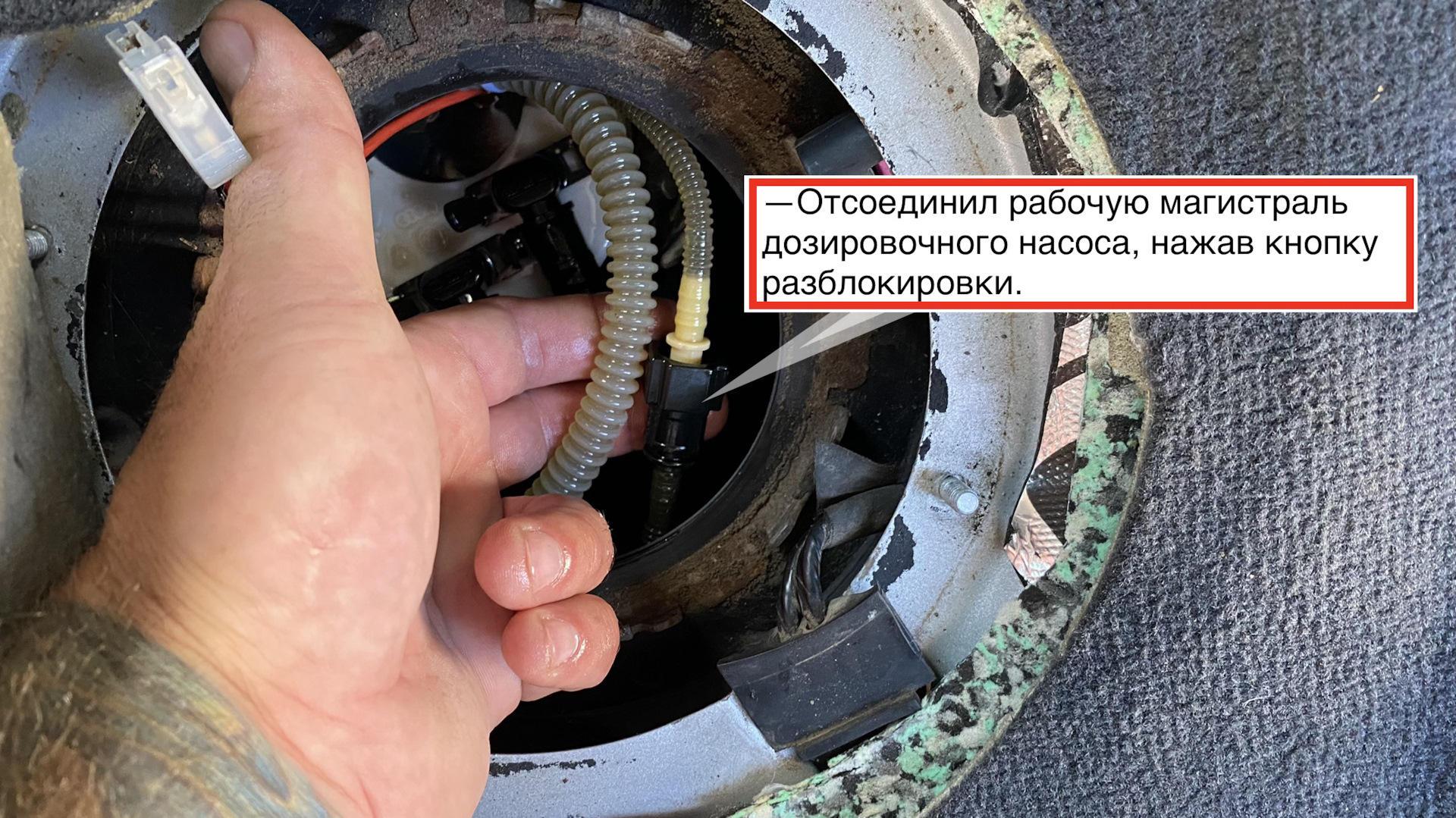

—просунув руку в отверстие топливного бака, разблокировать модуль подачи топлива путем поворота на 15° против часовой стрелки (байонетный замок). — Audi Q7 (1G) — —просунув руку в отверстие топливного бака, разблокировать модуль подачи топлива путем поворота на 15° против часовой стрелки (байонетный замок).

Разбор модуля топливного насоса:

—с помощью клипсодёра снял верхнюю крышку — Audi Q7 (1G) — —с помощью клипсодёра снял верхнюю крышку

—состояние фильтра и модуля внутри — Audi Q7 (1G) — —состояние фильтра и модуля внутри

тремя стяжками зафиксировал крепление мотора и извлёк его из корпуса — Audi Q7 (1G) — тремя стяжками зафиксировал крепление мотора и извлёк его из корпуса

—для сравнения — Audi Q7 (1G) — —для сравнения

—крепление на фильтре, как видно (на фото) идентичны — Audi Q7 (1G) — —крепление на фильтре, как видно (на фото) идентичны

Сборку осуществлял в обратной последовательности:

—внутри топливного модуля должно получится так — Audi Q7 (1G) — —внутри топливного модуля должно получится так

—на установку мотора с фильтром у меня ушло около часа. Должен признаться не легко через узкие отверстия кронштейна это всё установить. Можно было сделать быстрее если распаять кронштейн или срезать места креплений, но я этого делать не стал так, как не было бензостойкого клея — Audi Q7 (1G) — —на установку мотора с фильтром у меня ушло около часа. Должен признаться не легко через узкие отверстия кронштейна это всё установить. Можно было сделать быстрее если распаять кронштейн или срезать места креплений, но я этого делать не стал так, как не было бензостойкого клея

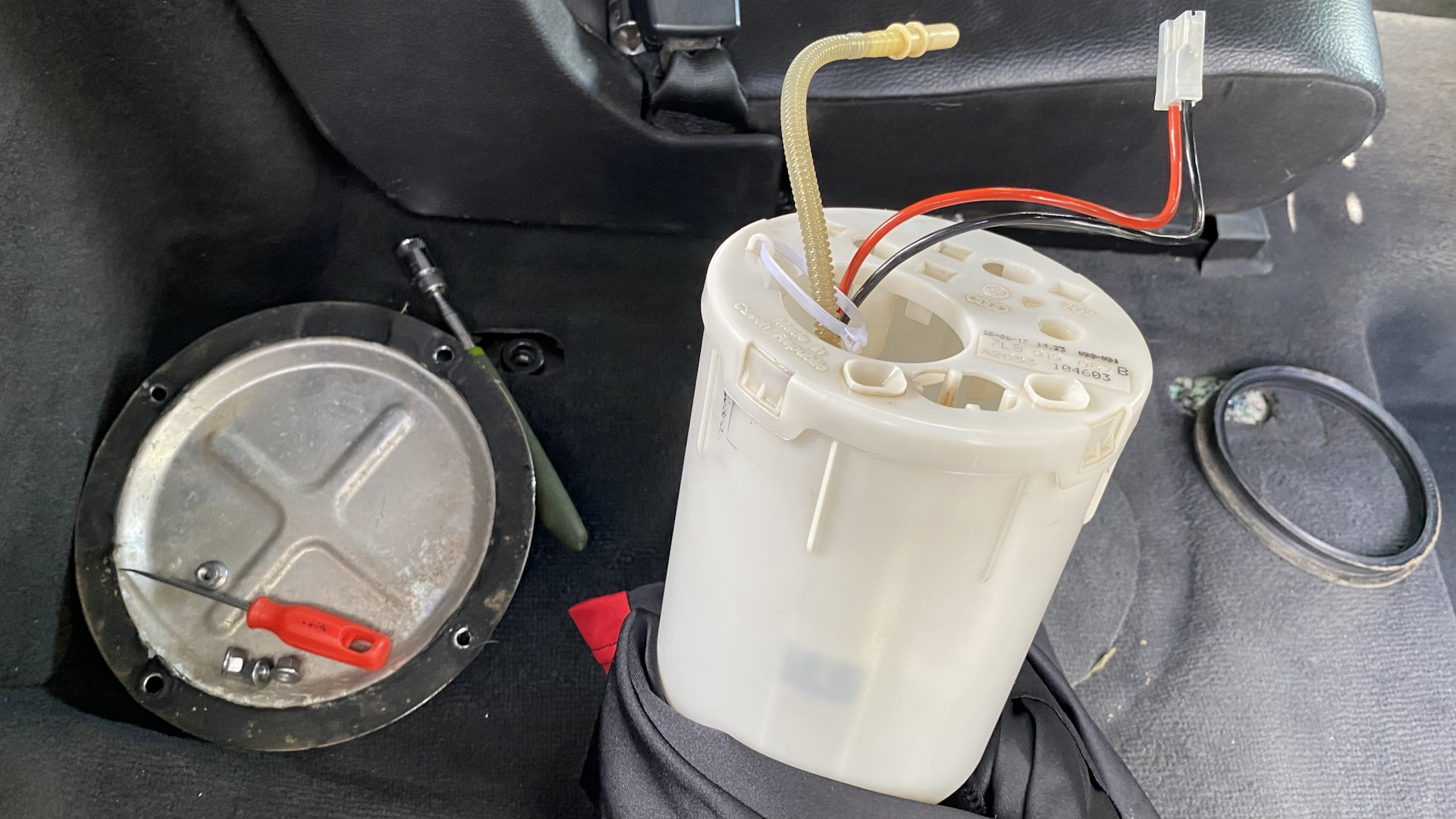

—готов к установке — Audi Q7 (1G) — —готов к установке

—перед установкой покрасил кольцо — Audi Q7 (1G) — —перед установкой покрасил кольцо

—Единственно, забыл приобрести уплотнительное кольцо для модуля

Состояние старого фильтра:

—Судя по состоянию фильтра можно сказать, что данную процедуру сделал не зря, а может даже немного продлил жизнь насосу.
—ну вот в принципе и всё🤷🏻‍♂️
